Hystrix流程总结&图形化


步骤说明

  1. 创建HystrixCommand （用在依赖的服务返回单个操作结果的时候）或HystrixObserableCommand（用在依赖的服务返回多个操作结果的时候）对象。
  2. 命令执行。
  3. 其中 HystrixCommand实现了下面前两种执行方式
    1. execute()：同步执行，从依赖的服务返回一个单一的结果对象或是在发生错误的时候抛出异常。
    2. queue()：异步执行，直接返回一个Future对象，其中包含了服务执行结束时要返回的单一结果对象。
  4. 而 HystrixObservableCommand实现了后两种执行方式：
  5. obseve()：返回Observable对象，它代表了操作的多个结果，它是一个Hot Observable （不论“事件源”是否有“订阅者”，都会在创建后对事件进行发布，所以对于Hot Observable的每一个“订阅者”都有可能是从“事件源”的中途开始的，并可能只是看到了整个操作的局部过程）。
  6. toObservable()：同样会返回Observable对象，也代表了操作的多个结果，但它返回的是一个Cold Observable（没有“订间者”的时候并不会发布事件，而是进行等待，直到有“订阅者”之后才发布事件，所以对于Cold Observable 的订阅者，它可以保证从一开始看到整个操作的全部过程）。
  7. 若当前命令的请求缓存功能是被启用的，并且该命令缓存命中，那么缓存的结果会立即以Observable对象的形式返回。
  8. 检查断路器是否为打开状态。如果断路器是打开的，那么Hystrix不会执行命令，而是转接到fallback处理逻辑(第8步)；如果断路器是关闭的，检查是否有可用资源来执行命令(第5步)。
  9. 线程池/请求队列信号量是否占满。如果命令依赖服务的专有线程地和请求队列，或者信号量（不使用线程的时候）已经被占满，那么Hystrix也不会执行命令，而是转接到fallback处理理辑(第8步) 。
  10. Hystrix会根据我们编写的方法来决定采取什么样的方式去请求依赖服务。
  11. HystrixCommand.run()：返回一个单一的结果，或者抛出异常。
  12. HystrixObservableCommand.construct()：返回一个Observable对象来发射多个结果，或通过onError发送错误通知。
  13. Hystix会将“成功”、“失败”、“拒绝”、“超时” 等信息报告给断路器，而断路器会维护一组计数器来统计这些数据。断路器会使用这些统计数据来决定是否要将断路器打开，来对某个依赖服务的请求进行”熔断/短路”。
  14. 当命令执行失败的时候，Hystix会进入fallback尝试回退处理，我们通常也称波操作为“服务降级”。而能够引起服务降级处理的情况有下面几种：
  15. 第4步∶当前命令处于“熔断/短路”状态，断洛器是打开的时候。
  16. 第5步∶当前命令的钱程池、请求队列或者信号量被占满的时候。
  17. 第6步∶HystrixObsevableCommand.construct()或HytrixCommand.run()抛出异常的时候。
  18. 当Hystrix命令执行成功之后，它会将处理结果直接返回或是以Observable的形式返回。

tips：如果我们没有为命令实现降级逻辑或者在降级处理逻辑中抛出了异常，Hystrix依然会运回一个Obsevable对象，但是它不会发射任结果数惯，而是通过onError方法通知命令立即中断请求，并通过onError方法将引起命令失败的异常发送给调用者。

Hystrix图形化Dashboard搭建

概述

  1. 除了隔离依赖服务的调用以外，Hystrix还提供了准实时的调用监控(Hystrix Dashboard)，Hystrix会持续地记录所有通过Hystrix发起的请求的执行信息，并以统计报表和图形的形式展示给用户，包括每秒执行多少请求多少成功，多少失败等。
  2.     Netflix通过hystrix-metrics-event-stream项目实现了对以上指标的监控。Spring Cloud也提供了Hystrix Dashboard的整合，对监控内容转化成可视化界面。

仪表盘9001
1.新建zds-egg-hystrix-dashboard
2.POM

  1. <?xml version="1.0" encoding="UTF-8"?>
  2. <project xmlns="http://maven.apache.org/POM/4.0.0"
  3.          xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
  4.          xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
  5.     <parent>
  6.         <artifactId>LearnCloud</artifactId>
  7.         <groupId>com.lun.springcloud</groupId>
  8.         <version>1.0.0-SNAPSHOT</version>
  9.     </parent>
  10.     <modelVersion>4.0.0</modelVersion>
  11.     <artifactId>cloud-consumer-hystrix-dashboard9001</artifactId>
  12.     <dependencies>
  13.         <dependency>
  14.             <groupId>org.springframework.cloud</groupId>
  15.             <artifactId>spring-cloud-starter-netflix-hystrix-dashboard</artifactId>
  16.         </dependency>
  17.         <dependency>
  18.             <groupId>org.springframework.boot</groupId>
  19.             <artifactId>spring-boot-starter-actuator</artifactId>
  20.         </dependency>
  21.         <dependency>
  22.             <groupId>org.springframework.boot</groupId>
  23.             <artifactId>spring-boot-devtools</artifactId>
  24.             <scope>runtime</scope>
  25.             <optional>true</optional>
  26.         </dependency>
  27.         <dependency>
  28.             <groupId>org.projectlombok</groupId>
  29.             <artifactId>lombok</artifactId>
  30.             <optional>true</optional>
  31.         </dependency>
  32.         <dependency>
  33.             <groupId>org.springframework.boot</groupId>
  34.             <artifactId>spring-boot-starter-test</artifactId>
  35.             <scope>test</scope>
  36.         </dependency>
  37.     </dependencies>
  38. </project>

3.YML

server:
  port: 9001

hystrix:
  dashboard:
    proxy-stream-allow-list: "localhost"

4.DasboardMain+新注解@EnableHystrixDashboard

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.netflix.hystrix.dashboard.EnableHystrixDashboard;
@SpringBootApplication
@EnableHystrixDashboard
public class HystrixDashboardMain9001
{
    public static void main(String[] args) {
        SpringApplication.run(HystrixDashboardMain9001.class, args);
    }
}

5.所有Provider微服务提供类(8001/8002/8003)都需要监控依赖配置

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-actuator</artifactId>
</dependency>

6.启动DasboardMain该微服务后续将监控微服务8004
浏览器输入http://localhost:9001/hystrix

Hystrix图形化Dashboard监控实战

修改zds-egg-hystrix
注意：新版本Hystrix需要在主启动类HystrixMain中指定监控路径

@MapperScan("com.zds.egg.*.mapper")
@SpringBootApplication
@EnableDiscoveryClient
@EnableFeignClients
@EnableCaching
@EnableScheduling
@EnableCircuitBreaker // hystrix
public class HystrixMain {
    public static void main(String[] args) {
        SpringApplication.run(HystrixMain.class, args);
    }
    /**
     *此配置是为了服务监控而配置，与服务容错本身无关，springcloud升级后的坑
     *ServletRegistrationBean因为springboot的默认路径不是"/hystrix.stream"，
     *只要在自己的项目里配置上下面的servlet就可以了
     *否则，Unable to connect to Command Metric Stream 404
     */
    @Bean
    public ServletRegistrationBean getServlet() {
        HystrixMetricsStreamServlet streamServlet = new HystrixMetricsStreamServlet();
        ServletRegistrationBean registrationBean = new ServletRegistrationBean(streamServlet);
        registrationBean.setLoadOnStartup(1);
        registrationBean.addUrlMappings("/hystrix.stream");
        registrationBean.setName("HystrixMetricsStreamServlet");
        return registrationBean;
    }
}

监控测试
启动8004，9001
观察监控窗口
9001监控8004 - 填写监控地址 - http://localhost:8004/actuator/hystrix.stream 到 http://localhost:9001/hystrix页面的输入框。
测试地址
http://localhost:8084/hystrix/timeout2/100
http://localhost:8084/hystrix/timeout2/-100
测试通过
先访问正确地址，再访问错误地址，再正确地址，会发现图示断路器都是慢慢放开的。

如何看?

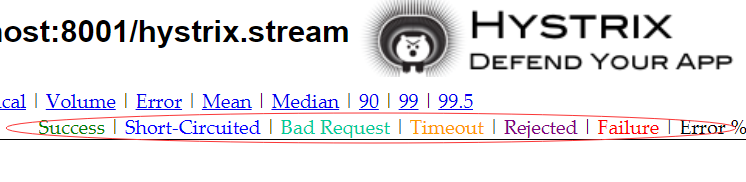

  • 7色

Hystrix3流程总结&图形化 - 图1

  • 1圈
    实心圆：共有两种含义。它通过颜色的变化代表了实例的健康程度，它的健康度从绿色<黄色<橙色<红色递减。
    该实心圆除了颜色的变化之外，它的大小也会根据实例的请求流量发生变化，流量越大该实心圆就越大。所以通过该实心圆的展示，就可以在大量的实例中快速的发现故障实例和高压力实例。
  • 1线
    曲线：用来记录2分钟内流量的相对变化，可以通过它来观察到流量的上升和下降趋势。
  • 整图说明 Hystrix3流程总结&图形化 - 图2
  • 整图说明2 Hystrix3流程总结&图形化 - 图3
