概述

http转发功能，允许用户通过简单配置，将网关子设备数据转发至自己的云平台。转发服务中涉及到的相关参数(gatewayMac、serverId、deviceId、数据上报格式等)可参考相关参数获取和数据格式说明 。

一. 转发配置

1.1 添加http转发

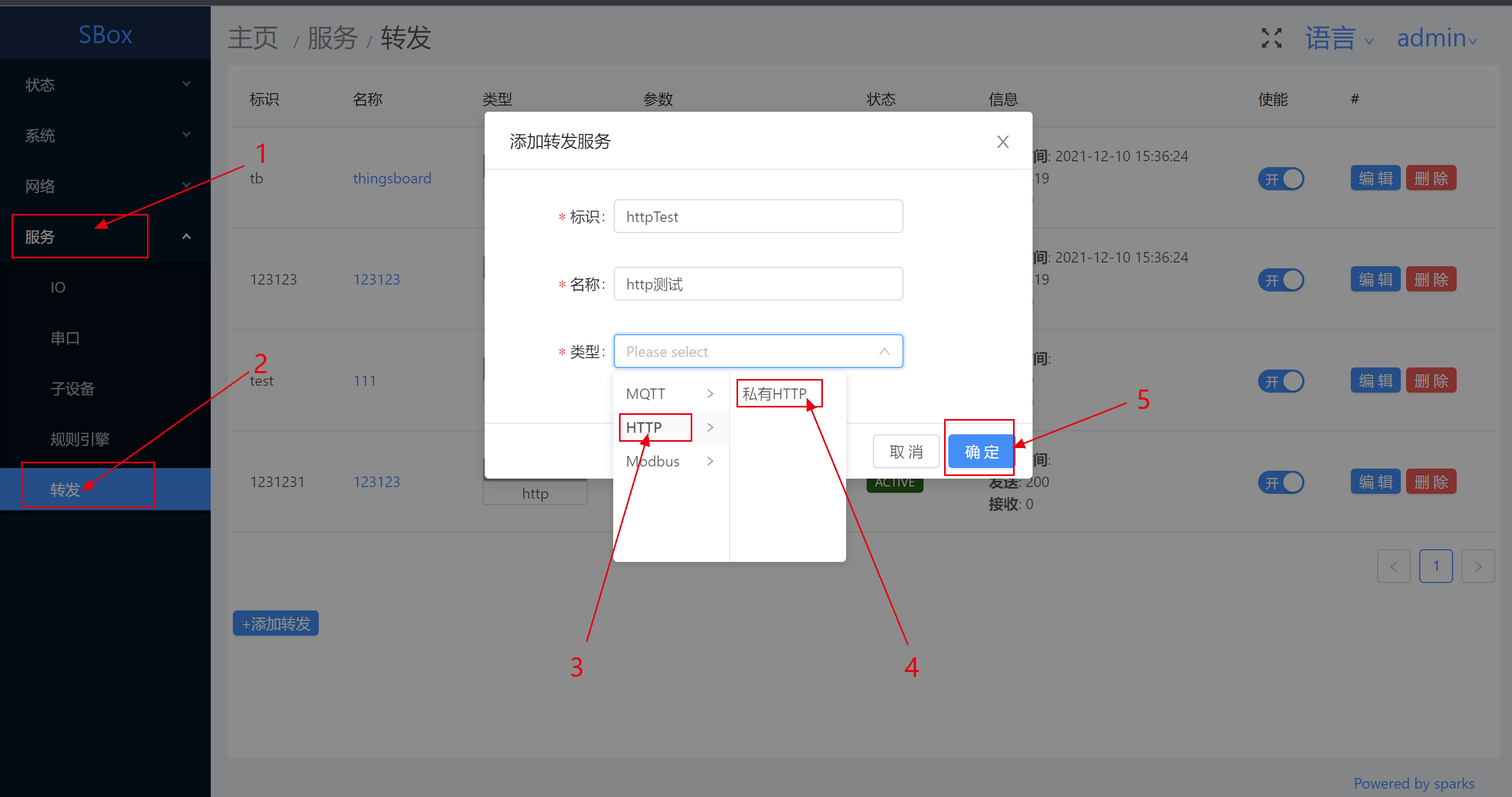

    登录网关管理界面->服务->转发，类型选择HTTP->私有HTTP，配置完成后点击确定。<br />![image.png](https://cdn.nlark.com/yuque/0/2021/png/22567652/1639122279227-564253df-cff7-43e9-9918-8c341e6e4635.png#clientId=uf92fb60e-da3c-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=756&id=u6adab2ea&margin=%5Bobject%20Object%5D&name=image.png&originHeight=1512&originWidth=2870&originalType=binary&ratio=1&rotation=0&showTitle=false&size=214278&status=done&style=none&taskId=u3fc8b4cd-1013-4017-b87c-eecfbded92d&title=&width=1435)

1.2 基本配置

点击刚刚创建的http转发服务的编辑按钮，点击基本配置。添加相关参数。
其中 Username、Password、MD5加密、MD5盐均用于请求token时使用。如果不使能md5加密，请求token时Password将会以明文形式发送。启用MD5加密时，Password将配合MD5盐进行加密。
加密示例：
Password: test
加盐为空时，加密后的结果为：098f6bcd4621d373cade4e832627b4f6
加盐为”123123”时，加密后的结果为：3b4df34a31840b455ba7e8be9659030d

2.2 接口设置

点击接口配置，添加相关接口。接口配置为空时，将不会请求。例如：Token获取接口配置为空时，将不会请求token。

• Token获取：网关使用”基本配置”中的用户名和密码向服务器请求token，后边所有请求都将会在http header里面添加该token。
• 数据上报：将网关采集到的数据转发到该接口。
• 下发获取：网关定时向服务器请求要下发的数据。该接口可以添加${gatewayMac}变量，网关在请求时，会使用网关唯一ID替换${gatewayMac}。
• 下发结果上报：数据下发结果，会通过该接口发送至服务器。
• 网关属性上报：网关SIM卡ID，信号强度、GPS信息(支持GPS的型号)，通过该接口上报至服务器。
• 设备属性上报：网关子设备的通信次数、丢包率、是否在线等参数，通过该接口上报至服务器。
• 事件上报：网关子设备上线、下线事件，通过该接口上报至服务器。
• 串口接收上报：发送到串口的数据，通过该接口，发送到http服务器。
• 串口发送获取：网关定时向服务器请求要下发的数据。该接口可以添加${COM}变量，网关在请求时，会使用实际串口号替换${COM}。

注意：使用串口接收上报和串口发送获取功能时，需要先配置好本地资源-本地串口子设备。

3.3 高级设置

点击高级设置，修改默认参数。

• 离线缓存：是否使能离线缓存功能。
• 存储位置：SD卡或网关内部存储。
• 存储大小：内部存储最大支持80M，SD卡最大支持32G(需要额外插入内存卡)。
• 数据格式：参考私有MQTT接入附录3。
• 数据上报周期：数据上报接口请求频率。单位：秒。
• 下发获取周期：下发获取接口请求频率。单位：秒。
• 网关属性上报周期：网关属性上报接口请求频率。单位：秒。
• 设备属性上报周期：设备属性上报接口请求频率。单位：秒。

二. 接口说明

网关所有请求的接口，服务器均需要返回code值，否则网关认为请求失败。
成功：{“code”: 0}
token验证失败：{“code”: -1}, 网关收到该参数，会重新请求token。

2.1 Token获取

1. 请求方式：POST
2. 请求参数(假设用户名为test，密码为test，未开启MD5加密)：

   {
    "gatewayMac":"92320e7f173f",
    "password":"test",
    "username":"test"
   }

   参数含义

1. 服务器返回：

   {
    "code":0,
    "token": "xxxxxxxxxxxxxxxxxxxxxxx",
    "validity":30
   }

   参数含义

2.2 数据上报

1. 请求方式：POST
2. 请求参数

   {
    "deviceId":"1122",
    "gatewayMac":"92320e7f173f",
      "serverId":"standard",
    "time":1639040484593,
    "params":
    {
        "wendu":7
    }
   }

   参数含义

1. 服务器返回：

   {"code": 0}

   参数含义

2.3 下发获取

1. 请求方式：GET

2. 请求参数：该接口可以在URL里面配置网关唯一ID，例如网关唯一为92320e7f173a，接口信息配置为：

   http://192.168.0.6:8899/data/dataSet?gatewayMac=${gatewayMac}
   则实际请求接口为：
   http://192.168.0.6:8899/data/dataSet?gatewayMac=92320e7f173a

3. 服务器返回

   {
    "code": 0,
    "id": 123,
   "gatewayMac":"92320e7f173a",
    "deviceId":"1122",
    "data":{
        "wendu":11
    }
   }

4. 注意：如无待下发数据

• 1. url里面含有${gatewayMac},则只需返回

     {"code": 0}

• 1. url里面不含有${gatewayMac},则返回

     {"code": 0, "gatwayMac":"92320e7f173a"}

     参数含义

2.4 下发结果上报

1. 请求方式：POST
2. 请求参数

   {
    "gatewayMac": "92320e7f173f",
   "serverId": "standard",
    "params": {
        "deviceId": "1122",
        "id": 123,
        "result": {
            "wendu": {
                "success": true
            }
        }
    }
   }

   参数含义

1. 服务器返回：

   {"code": 0}

   参数含义

2.5 网关属性上报

1. 请求方式：POST
2. 请求参数

   {
    "gatewayMac":"92320e7f173f",
    "serverId":"standard",
    "params":{
        "csq":23,
        "iccid":"2334CA457ABCCCAD",
        "imei":"866569876387634"
        "operators":"LT",
        "simInsert":true
    }
   }

   参数含义

1. 服务器返回：

   {"code": 0}

   参数含义

2.6 设备属性上报

1. 请求方式：POST
2. 请求参数

   {
   "gatewayMac":"92320e7f173f",
     "serverId":"standard",
    "params":{
        "siemens001":{
            "CommFailCnt":2410,
            "CommTotalCnt":4275,
            "code":0,
            "isOnline":true,
            "lastCommRTC":"2021-12-09 16:56:48",
            "lossRate":0.3605086,
            "msg":""
        }
    }
   }

   参数含义

1. 服务器返回：

   {"code": 0}

   参数含义

2.7 设备事件上报

1. 请求方式：POST
2. 请求参数

   {
    "gatewayMac": "92320e7f173f",
   "serverId": "1231231",
    "params": {
        "connect": true,
        "device": "modbus"
    }
   }

   参数含义

1. 服务器返回：

   {"code": 0}

   参数含义

2.8 串口透传数据上报

1. 请求方式：POST
2. 请求参数: 该接口可以在URL里面配置网关唯一ID和COM口，例如网关唯一ID为92320e7f173a，COM口为COM1。接口信息配置为：

http://127.0.0.1:8899/data/serial/send?gatewayMac=${gatewayMac}&com=${COM}
实际请求地址为：
http://127.0.0.1:8899/data/serial/send?gatewayMac=92320e7f173a&com=COM1
串口参数，可以为任意参数。参数放在http请求的body里面。

1. 服务器返回：

   {"code": 0}

   2.9 串口透传数据下发

2. 请求方式：GET

3. 请求参数：该接口可以在URL里面配置网关唯一ID，例如网关唯一为92320e7f173a，接口信息配置为：

http://127.0.0.1:8899/data/serial/receive?gatewayMac=${gatewayMac}
则实际请求接口为：
http://127.0.0.1:8899/data/serial/receive?gatewayMac=92320e7f173a

1. 服务器返回（该接口的body里面存储串口发送的数据，可能不是json。因此需要在http header里面返回code和COM，如：header[“code”] = “0”; header[“COM”] = “COM1”，当code不配置时，不进行错误检查。COM不配置时，默认将数据发送的网关的所有串口。）。将需要发送到串口的数据放到body里面，
