实验
    目的
    要求    		 目的：
    理解Port Vlan的配置。
    实现功能：
    通过划分PORT VLAN实现本交换端口隔离。
    实
    验
    原
    理    		 VLAN（Virtual Local Area Network，虚拟局域网）是指在一个物理网段内，进行逻辑的划分，划分成若干个虚拟局域网。VLAN最大的特性是不受物理位置的限制，可以进行灵活的划分。VLAN具备了一个物理网段所具备的特性。
    相同VLAN内的主机可以互相直接访问，不同VLAN间的主机之间互相访问必须经过路由设备进行转发。广播数据包只可以在本VLAN内进行传播，不能传输到其它VLAN中。
    Port Vlan是实现VLAN的方式之一，Port Vlan是交换机的端口进行VLAN的划分，一个端口只能属于一个VLAN。

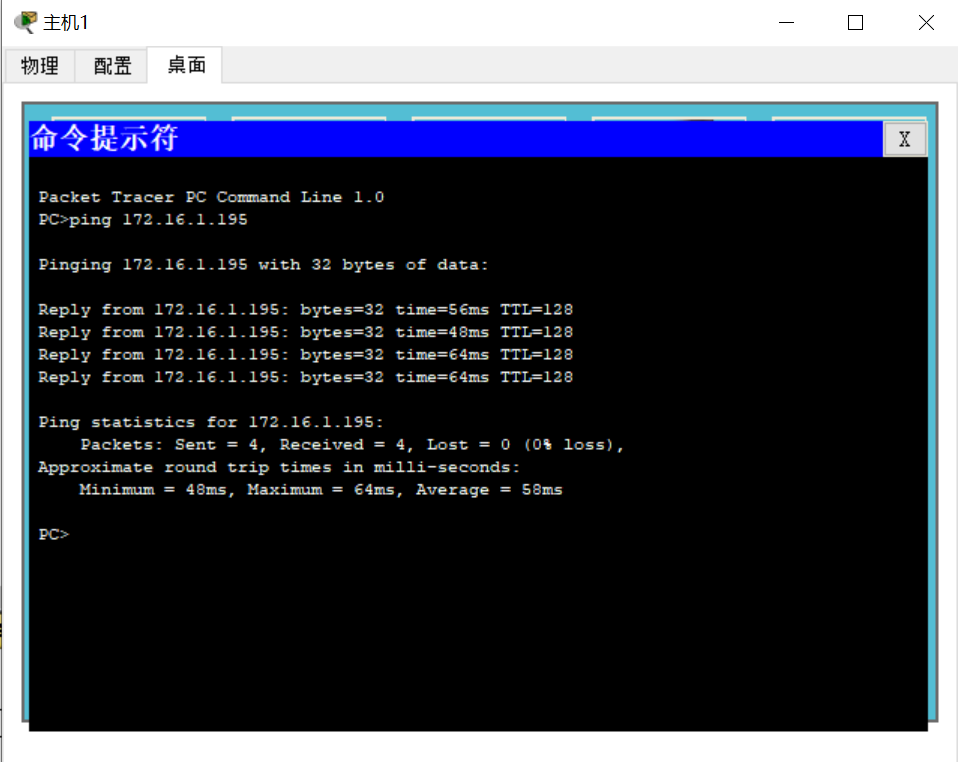

    | 第一步：在未划VLAN前两台PC互相ping可以通。（必须是两台机器在同一网段）
    第二步：创建VLAN。
    Switch#configure terminal ! 进入交换机全局配置模式。
    Switch(config)# vlan 10 ! 创建vlan 10。
    Switch(config-vlan)# name shuji10 ！将Vlan 10命名为shuji10。
    Switch(config-vlan)#exit
    Switch(config)# vlan 20 ! 创建vlan 20。
    Switch(config-vlan)# name mishu20 ! 将Vlan 20命名为mishu20。

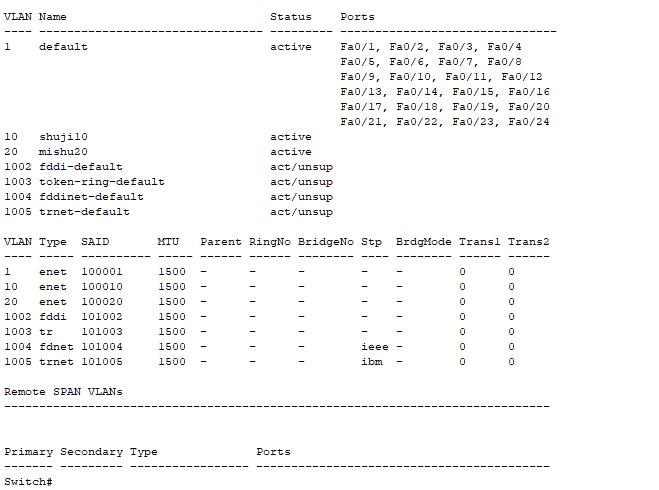

    验证测试：
    Switch#show vlan
    第三步：将接口分配到VLAN。
    ! 进入fastethernet 0/5的接口配置模式。
    Switch(config)# interface fastethernet 0/5
    ! 将fastethernet 0/5端口加入vlan 10中。
    Switch(config-if)# switchport access vlan 10
    Switch(config-if)#exit
    ! 进入fastethernet 0/15的接口配置模式。
    Switch(config)# interface fastethernet 0/15
    ! 将fastethernet 0/15端口加入vlan 20中。
    Switch(config-if)# switchport access vlan 20

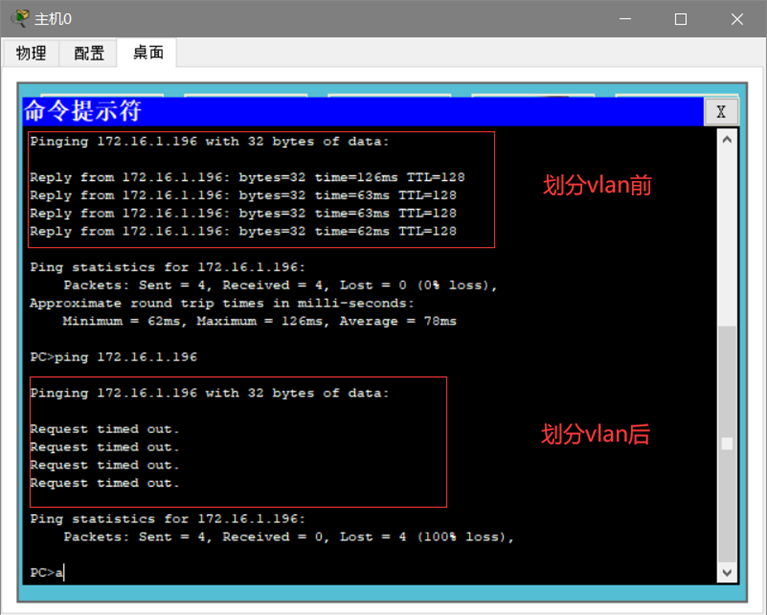

    第四步：两台PC互相ping不通。

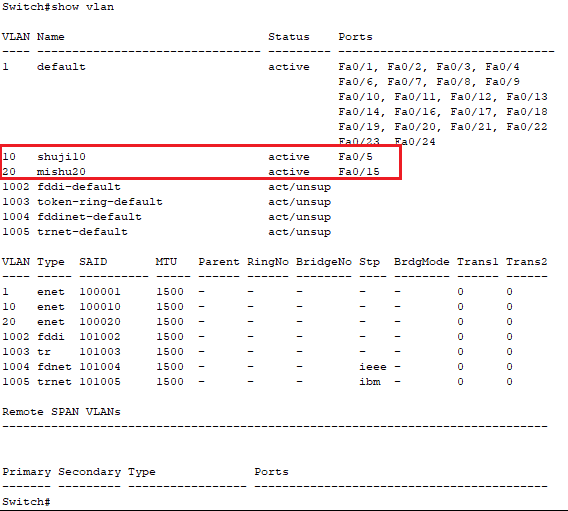

    验证测试：
    Switch#show vlan
    | | —- |

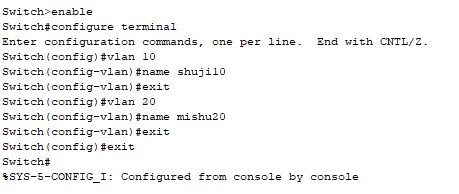

    交换机

    1. Switch>enable
    2. Switch#configure terminal
    3. Enter configuration commands, one per line.  End with CNTL/Z.
    4. Switch(config)#vlan 10
    5. Switch(config-vlan)#name shuji10
    6. Switch(config-vlan)#exit
    7. Switch(config)#vlan 20
    8. Switch(config-vlan)#name mishu20
    9. Switch(config-vlan)#exit
    10. Switch(config)#exit
    11. Switch#
    12. %SYS-5-CONFIG_I: Configured from console by console

    测试

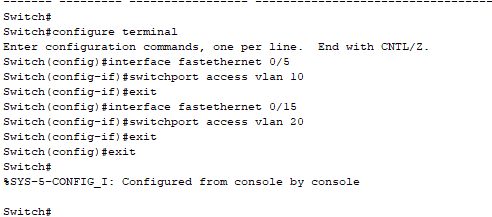

    第三步

    1. Switch#
    2. Switch#configure terminal
    3. Enter configuration commands, one per line.  End with CNTL/Z.
    4. Switch(config)#interface fastethernet 0/5
    5. Switch(config-if)#switchport access vlan 10
    6. Switch(config-if)#exit
    7. Switch(config)#interface fastethernet 0/15
    8. Switch(config-if)#switchport access vlan 20
    9. Switch(config-if)#exit
    10. Switch(config)#exit
    11. Switch#
    12. %SYS-5-CONFIG_I: Configured from console by console

    第四步：两台PC互相ping不通。
    测试
