LCD的特性:
- 80字节用于显示
- CGROM——存放160个字符(一个字符8个字节)
- CGRAM——存放8个自定义字符
CGRAM(8个自定义字符):
高2位01——指令数据
随后的3位——索引(如000,表示第0号字符)
再随后的3位——和前面一起组成地址
仅使用右边5×7(5列,7行)区域
CGROM——字模值的ASCII码作为索引值
CGRAM(用户定义的字符)——0-7的编号作为索引值
DB5、DB4、DB3放索引

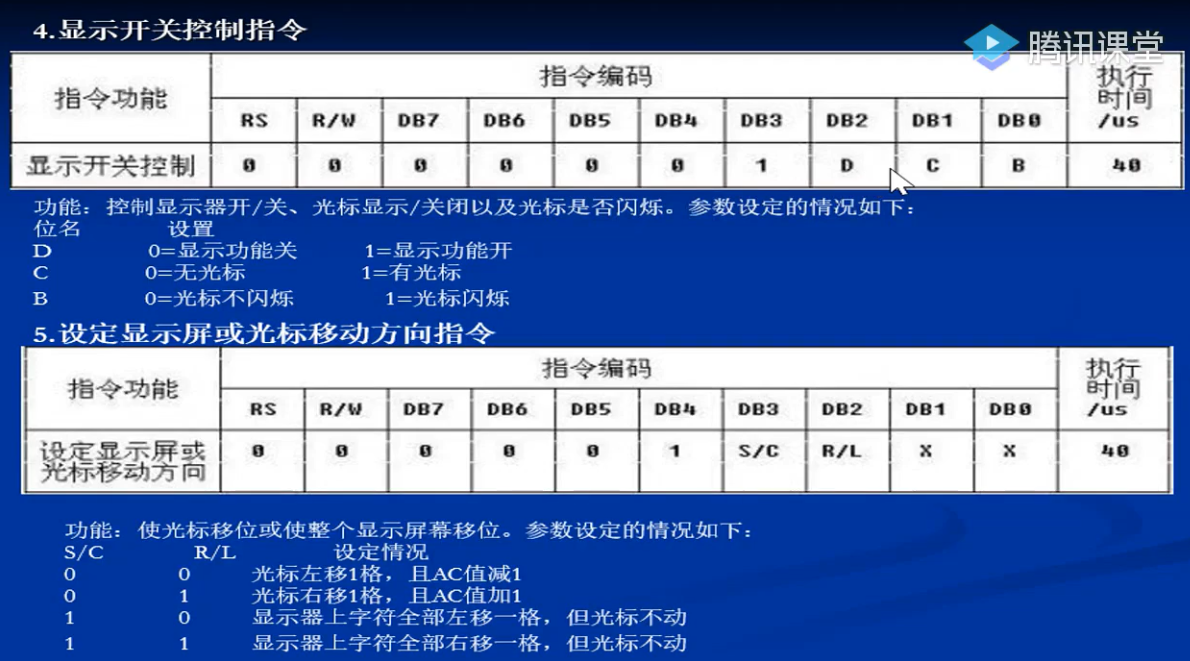

一些命令(不用记,会看就行)
