一、定时器/计数器工作原理

1、定时/计数器主要特性

1、MCS-51有2个16位可编程定时/计数器 T0/T1，MCS-52多一个
2、每个定时/计数器既可以对系统时钟计数实现定时，也可对外部信号计数实现计数
3、每个定时/计数器都有多种工作方式
4、每个定时/计数器，到时产生溢出

2、定时计数器T0、T1的结构

计数器 + 方式寄存器TMOD + 控制寄存器TCON
计数器（16位加法器）：TH1、TL1；TH0、TL0
TMOD：设定T1、T0的工作方式
TCON：控制定时/计数器的启动、停止、溢出

3、定时、计数过程：

如计数器为8位，则最大计数值为11111111=256，若要计数100次，则设定初值X = 256 - 100 = 156

二、定时/计数器的方式寄存器TMOD和控制寄存器TCON

TMOD

（不用记，但需知道表示的功能的意思）
M1、M0：两位一起选择工作方式00 01 10 11
C/T：选择定时或计数功能：置1选计数，置0选定时
GATE：门控位

• GATE = 1，

INT0一巴 = 高电平，TR0 = 1 ——>T0启动
INT0一巴 = 高电平，TR1 = 1 ——>T1启动

• GATE = 0，T0，T1的启动不受外部中断请求信号控制

TR0 = 1 ——>T0启动
TR1 = 1 ——>T1启动

TCON

TR1、TR0：启动位
TF1、TF0：溢出标志位（若该位为1，则中断控制器会不断向CPU发出中断请求）

三、定时/计数器的工作方式

1、方式0

13位定时/计数方式
最大计数值：2^13 = 8192
如计数值为1000，
则初值为8192 - 1000 = 7192 ，TH0 = 7192/256，TL0 = 7192%256

2、方式1（重点）

16位定时/计数方式，其余同方式0一样
最大计数值：2^16 = 65536

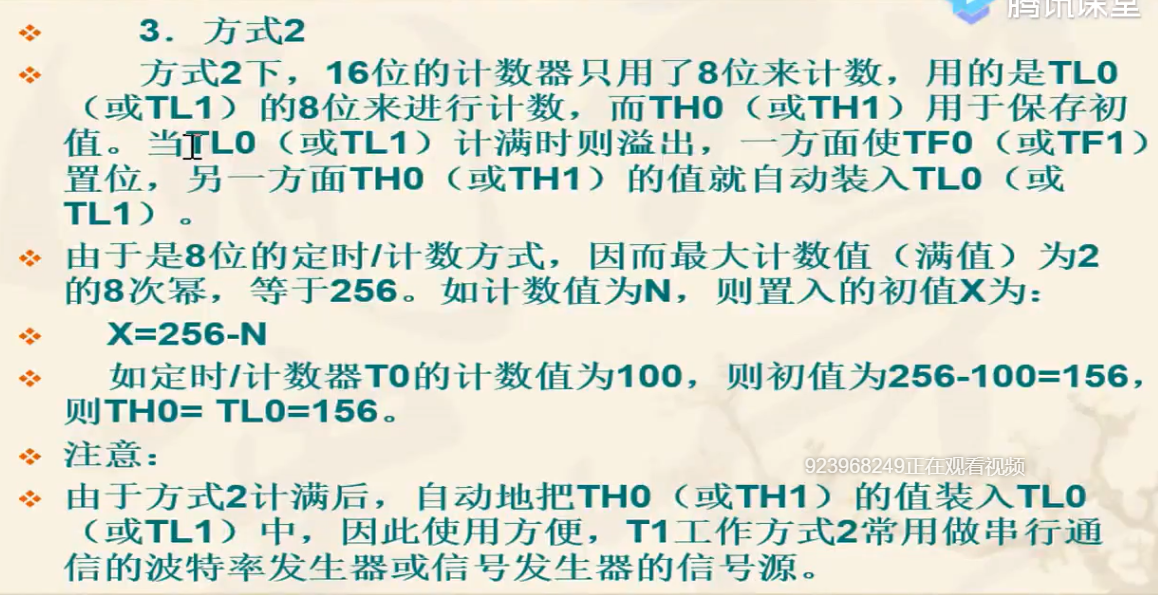

3、方式2（重点）

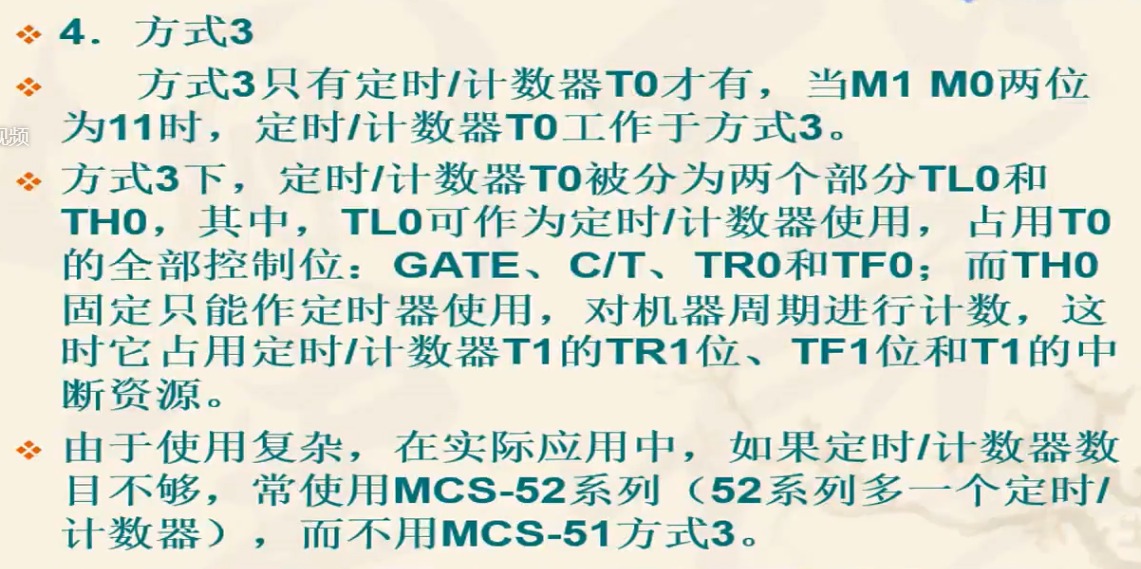

4、方式3

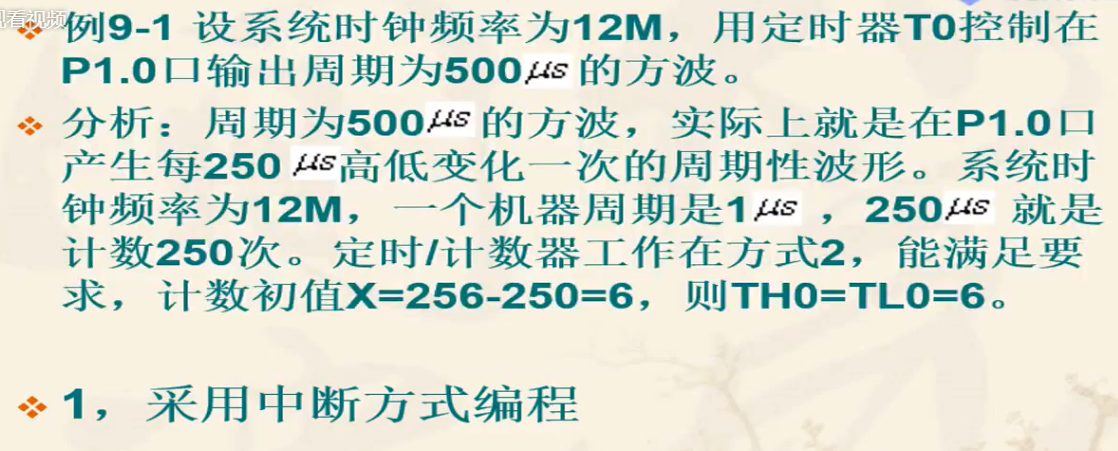

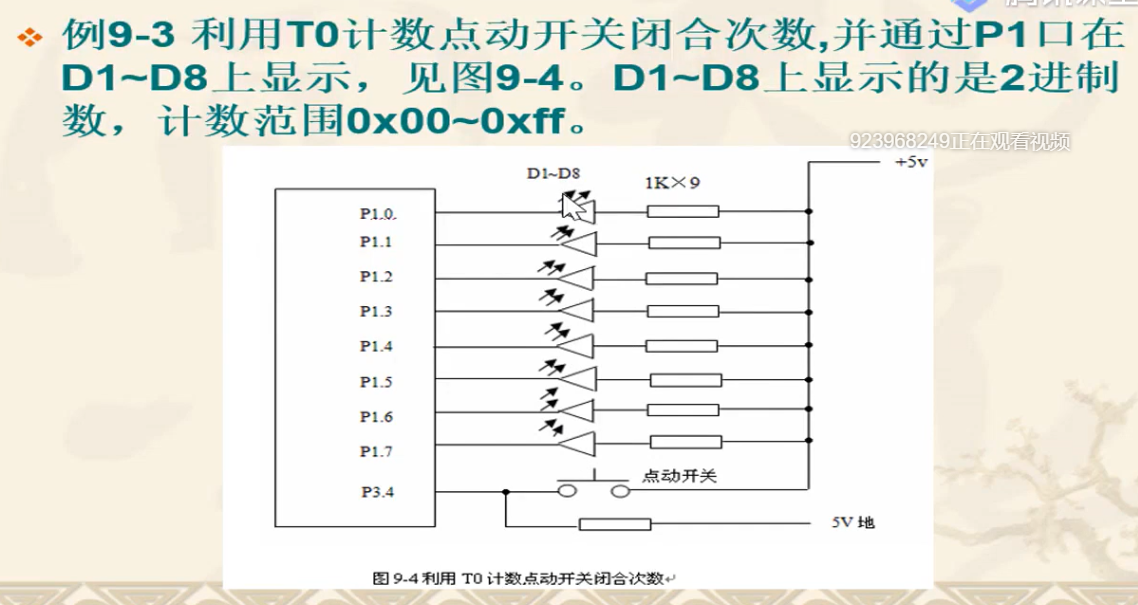

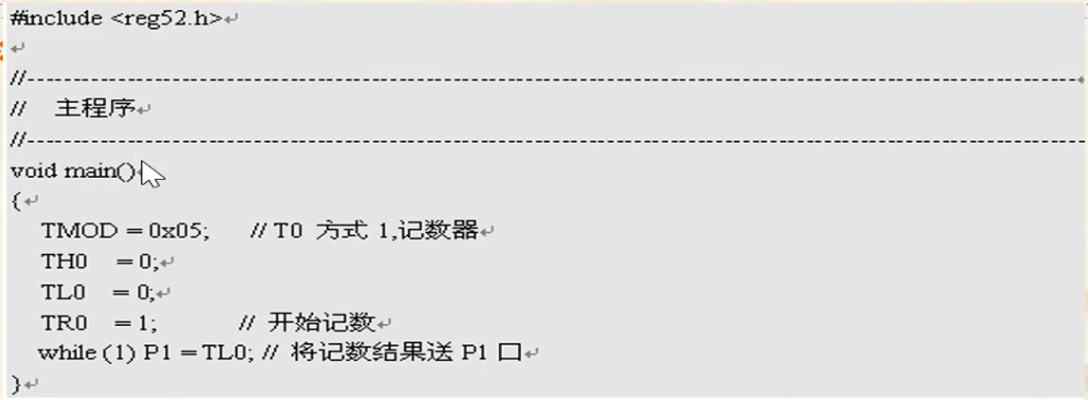

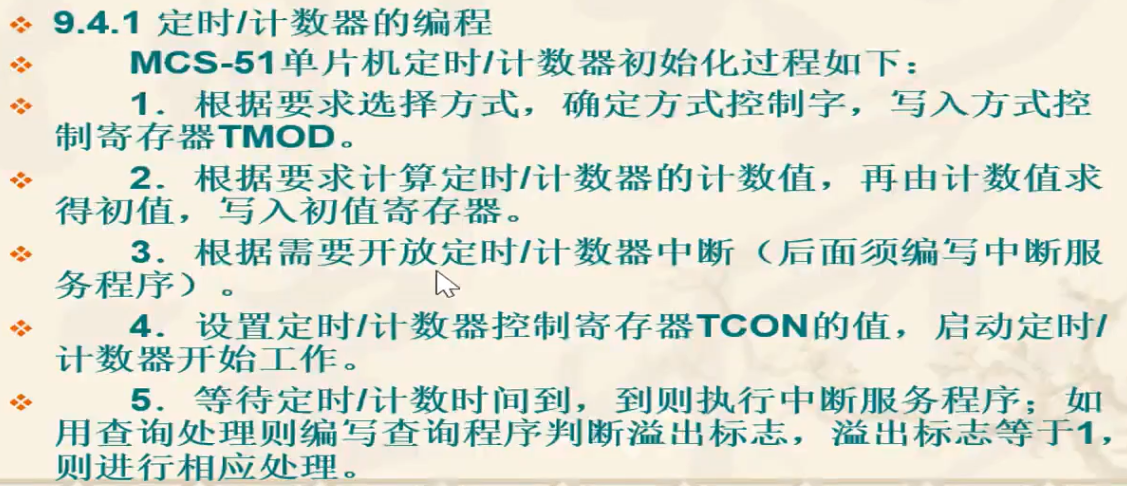

四、定时/计数器初始化编程及应用

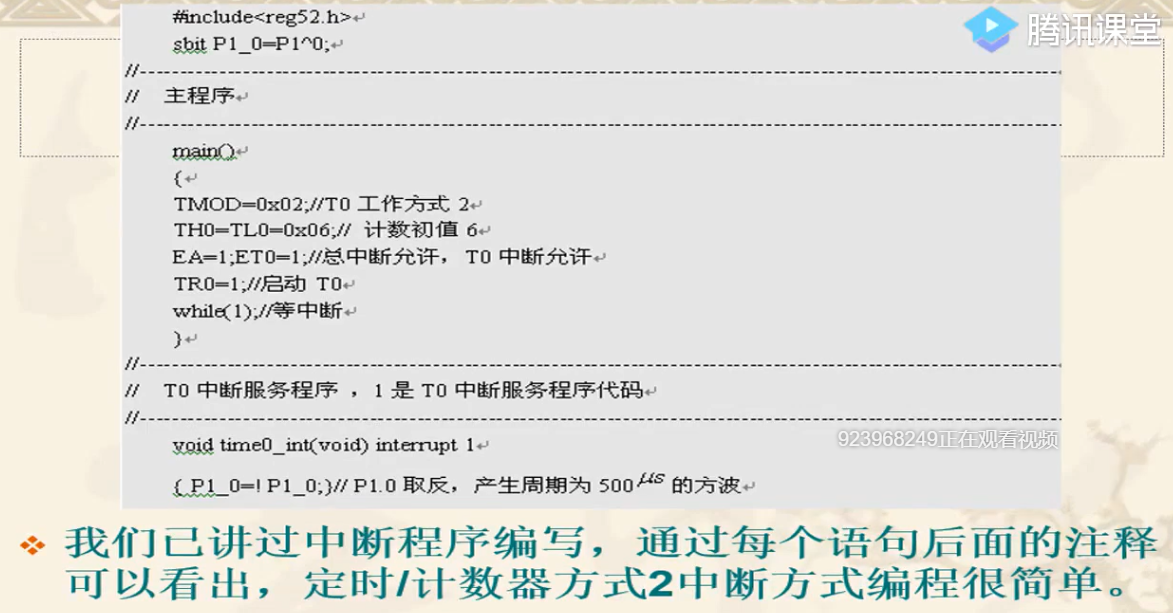

1、采用中断方式编程

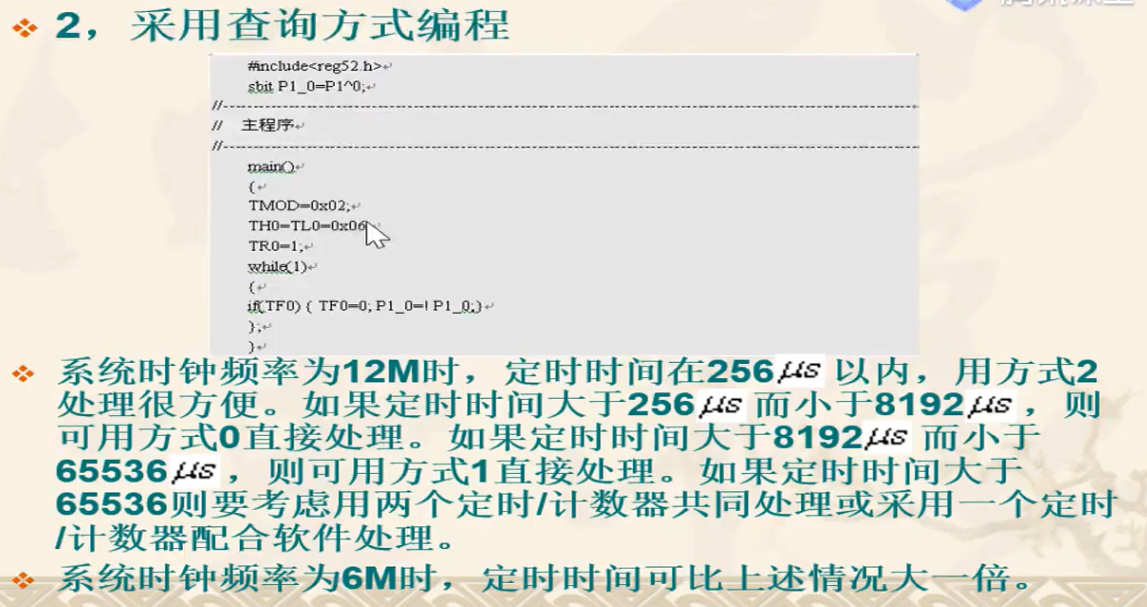

2、采用查询方式编程

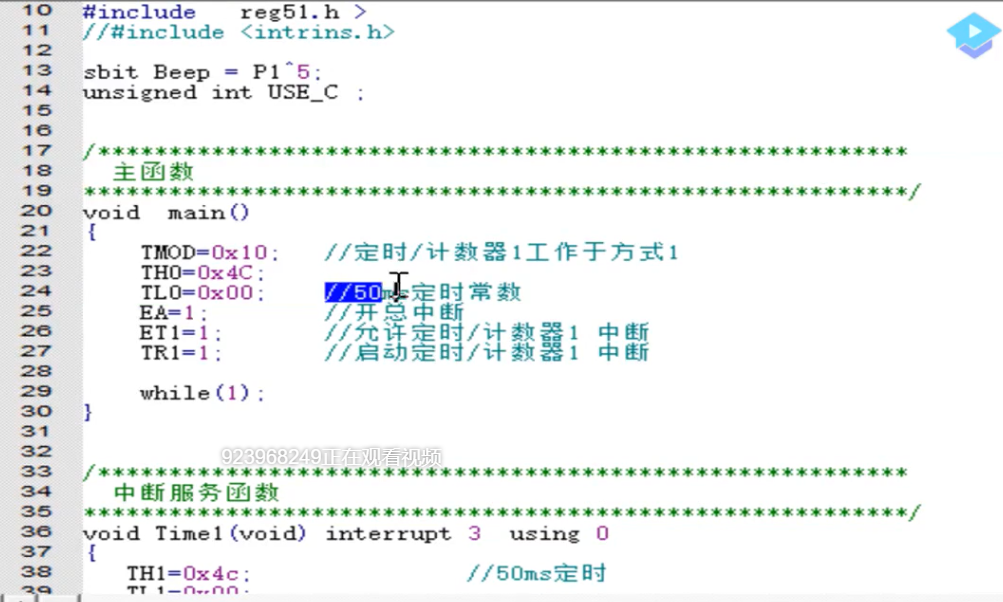

另一个例程：
