一、UML类图

1、基本介绍

  1. UML——Unified modeling language UML (统一建模语言)，是一种用于软件系统分析和设计的语言工具，它用于帮助软件开发人员进行思考和记录思路的结果

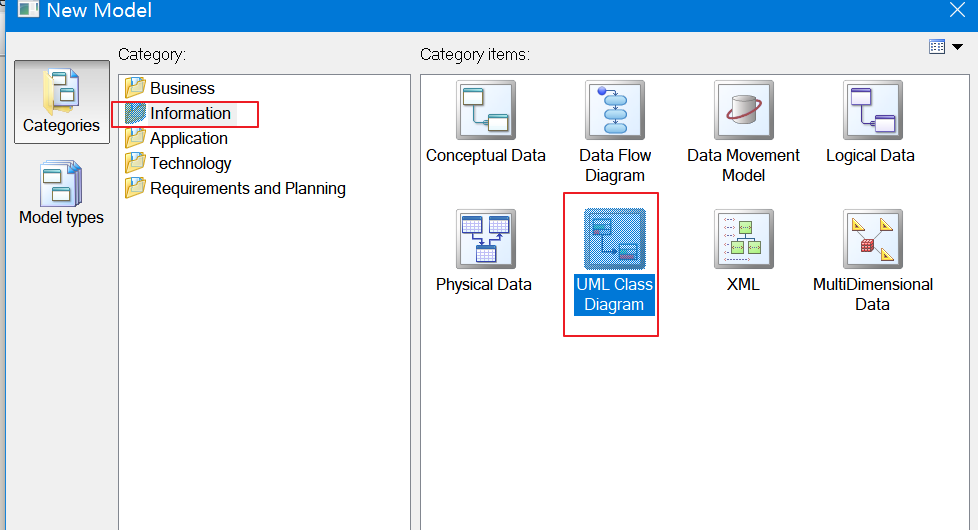

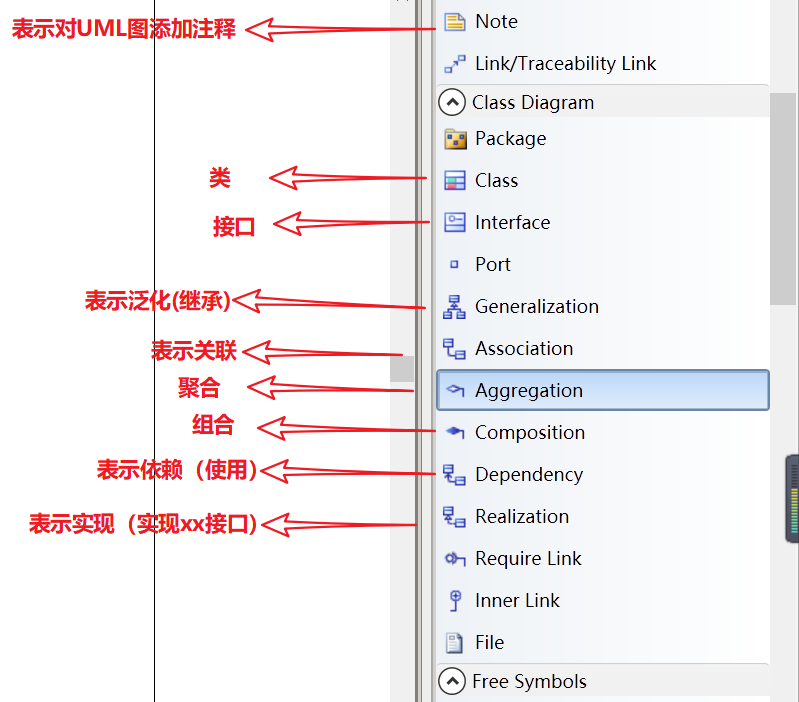

  1. UML 本身是一套符号的规定，就像数学符号和化学符号一样，这些符号用于描述软件模型中的各个元素和他们之间的关系，比如类、接口、实现、泛化、依赖、组合、聚合等，如右图:

    2、UML类图

  • 画uml类图就和写文章一样，都是把自己的思想描述出来给别人看，关键在于思路和条理


  • uml类图分类：
    • 用例图(use case)
    • 静态结构图：类图、对象图、包图、组件图、部署图
    • 动态行为图：交互图（时序图与协作图）、状态图、活动图


  • 类图是最核心的，他是描述类于类之间的关系
    • 用于描述系统中的类(对象)本身的组成和类(对象)之间的各种静态关系。
    • 类之间的关系：依赖、泛化（继承）、实现、关联、聚合与组合。

**

二、类与类之间的六种关系

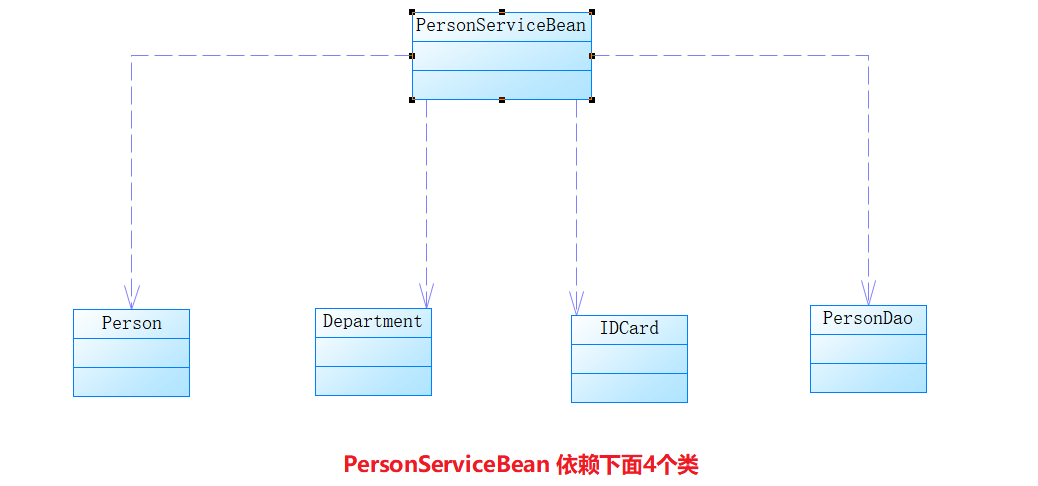

1、依赖关系(Dependency)

如果在类中用到了对方，那么他们之间就存在依赖关系，如果没有对方，连编译都通过不了

依赖关系是一个很大的范畴，有很多的关系都属于依赖关系

  1. public class PersonServiceBean{
  2.     private PersonDao personDao; //在成员变量中依赖PersonDao类
  3.     public void save(Person person){} //在方法参数上依赖 Person类
  4.     public IDCard getIDCard(Integer personid){} //在返回值依赖IDCard
  5.     public void modify(){
  6.         Department department = new Department(); //在局部变量中依赖
  7.     }
  8.     public class PersonDao{}
  9.     public class IDCard{}
  10.     public class Person{}
  11.     public class Department{}

小结：

  1. 类中使用到了对方
  2. 如果是类得成员变量也可以
  3. 如果是方法的返回值类型也可以
  4. 是方法接收的参数类型也可以
  5. 方法中使用到了也可以

**

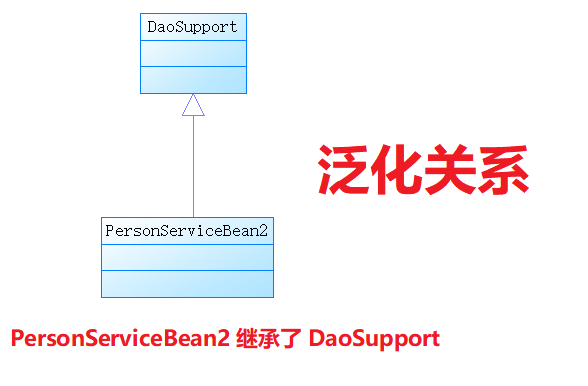

2、泛化关系 (generalization)

泛化关系实际上就是继承关系，他是依赖关系的特例

  1. public abstract class DaoSuport{
  2.     void save(Object entity);
  3.     void delete(Object id);
  4. }
  5. public class PersonServiceBean extends Daosupport{}

小结：如果A类继承了B类，我们就说 A 和 B 存在泛化的关系
**

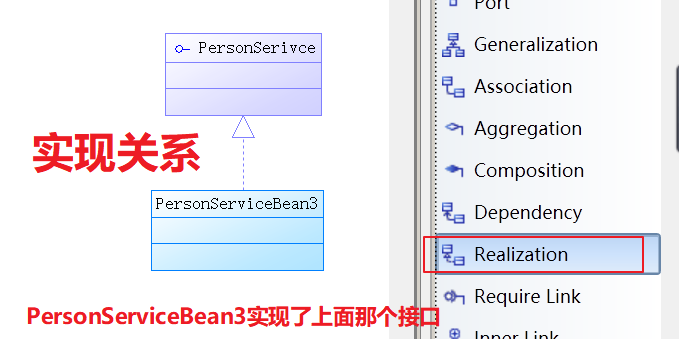

3、实现关系(Implementation)


实现关系实际上就是A类实现B接口，他是依赖关系的特例**

  1. public interface PersonService{
  2.     void doSome();
  3. }
  4. public class PersonServicecBean implements PersonService{
  5.     public void doSome(){
  6.     }
  7. }


4、关联关系（Association）

  1. 关联关系实际上就是 类与类之间的联系，他是依赖关系的特例

**

  1. 关联具有导航性：既双向或单向关系

**

  1. 关连具有多重性：如 “1” (表示且仅有一个) “0…” (表示0或者多个) “0,1” (表示0个或者1个)，”n…m”(表示n到m个都可以) , “m…” (表示至少m个)


  1. 单向一对一关系:

    1. public class Person{
    2.  private IDCard card;
    3. }
    4. public class IDCard{}

  2. 双向一对一关系:

    1. public class Person{
    2.  private IDCard card;
    3. }
    4. public class IDCard{
    5.  private Person person;
    6. }

    **

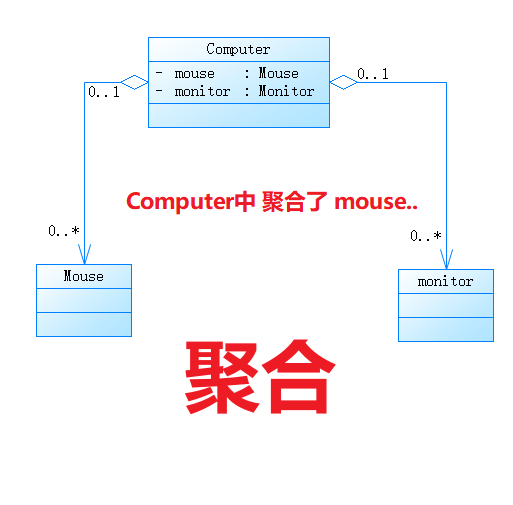

    5、聚合关系（Aggregation）

  3. 聚合关系表示的是整体和部分的关系，整体与部分可以分开。聚合关系是关联关系的特例，所以 他具有关联的导航性和多重性


  1. 如：一台电脑由键盘，显示器，鼠标组成；组成电脑的各个配件是可以从电脑上分离出来的，使用空心菱形的实线来表示


  1. 如果能分开不影响别的东西的话，就说明这是聚合的关系

**

  1. 如果是不可以分开，分开了就影响别的东西 那就是组合的关系

**

  1. public class Computer{
  2.     private Mouse mouse;
  3.     private Monitor monitor;
  4.     public void setMouse(Mouse mouse){
  5.         this.mouse = mouse;
  6.     }
  7.     public void setMonitor (Monitor monitor){
  8.         this.monitor= monitor;
  9.     }
  10. }

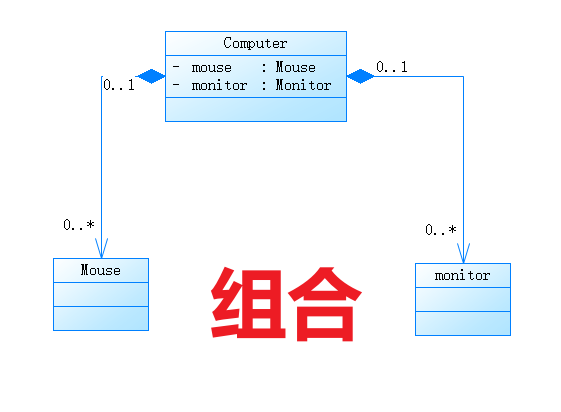

6、组合关系（Aggregation）

  1. 如果我们认为 鼠标和键盘 在电脑中式不可分离的 那么就是组合关系
  2. 组合也是整体与部分的关系：但是整体和部分不可以分开
    1. public class Computer{
    2.  //这样为组合关系，computer没了 下面的两个成员方法也就没了，共生共死
    3.  private Mouse mouse = new Mouse();
    4.  private Monitor monitor = new Monitor();
    5. }
    例如:人头和身体是组合的关系，胳膊和身体是聚合的关系
