1. Open Shortest path first（开放最短路径优先）特征

• 采用 SPF 算法（迪杰斯特拉算法 Dijkstra），基于 IGP 协议、链路状态路由协议（工作在 IP 层面），是无类协议（更新时带掩码），支持VISM（可变长子网掩码）和CIDR（无类域间路由）
• IP 协议号 「89」
• 支持区域划分，可以缩小 LSDB，减少 SPF 算法的运行
• 只有在同一个区域内才使用 SPF 算法，区域之间的路由通过「骨干区域」来转发
• 域内是链路状态算法绝对无环，但是域间是距离矢量算法有可能有环
  • 同区域中 LSDB 一致
  • 不同区域 LSDB 不一致
• 封装在 IP 报文中，采用「组播方式」发现邻居和更新报文
  • 224.0.0.5（All-SPF Router）：所有运行 OSPF 设备监听的地址（DR、BDR 向 DR Other 发送 DD、LSA 报文时使用）
  • 224.0.0.6（All-DR/BDR Router）：只有 DR/BDR 设备监听的地址（DR Other 向 DR、BDR 发送 DD、LSA 报文时使用）
• OSPF 区域内部优先级是「10」，区域外部优先级是「150」（只能手工修改外部优先级）
• OSPF 路由的选路优先级
  • Cisco：O > OIA > OE1 > ON1 > OE2 > ON2
  • Huawei：域内 > 域间 > OE1 or ON1 > OE2 or ON2
• 采用触发更新机制
• 为了确保 LSDB 的完整可靠性，OSPF「每 1800s」更新邻居状态信息
• OSPF 需要维护三张表
  • 邻居表
  • 拓扑表
  • 路由表
• 支持三种认证
  • 不认证
  • 简单明文认证
  • MD5 认证
• 在单区域内只要有 1、2类 LSA 发生变化，整个 OSPF 区域都会受到影响（SPF 算法），其他 LSA 变化，整个 OSPF 几乎不受到影响
• 在多区域内只要有 1、2类 LSA 发生变化，整个 OSPF 区域都会受到影响（SPF 算法），其他 LSA 变化，整个 OSPF 几乎不受到影响。ABR 上有汇总路由；OSPF 中有Stub、Nssa节点不会受到影响

  2. 术语

• 链路状态通告（LSA）：链路状态信息的集合（包含接口地址、掩码、链路类型、链路上 DR 设备的 Router ID）
• 链路状态更新（LSU）：是 LSA 的载体，通过 LSU 承载多条 LSA
• 链路状态数据库（LSDB）：包含整个区域中所有网络的地图
• SPF 算法：以自身为根，其他设备为叶，计算出到达叶的最短路径树
• 链路（Link）：路由器上的一个接口
• 区域（Area）：由同一组路由器组成，共享相同 LSDB
• 邻居关系（2-Way）：通过交互 Hello 报文，知道链路对端的设备
• 邻接关系（Full）：在邻居关系基础上，交互链路状态信息，彼此交互自身的 LSA，形成完整的 LSDB
• OSPF 自治系统：采用同一种路由协议，交换路由信息的路由和网络

  3. OSPF 的特性

1）区域概念

只有链路状态协议才有区域概念

• OSPF 划分区域可以减少 LSA 泛洪 | 区域类型 | LSA Type 1 | LSA Type 2 | LSA Type 3 | LSA Type 4 | LSA Type 5 | LSA Type 7 | | —- | —- | —- | —- | —- | —- | —- | | 标准区域（包括骨干和标准区域） | √ | √ | √ | √ | √ | × | | Stub 区域 | √ | √ | √ | × | × | × | | Totally Stub 区域 | √ | √ | × | × | × | × | | NSSA 区域 | √ | √ | √ | × | ⭕️ | √ | | Totally NSSA区域 | √ | √ | × | × | × | √ |

① 骨干区域

• ［Area 0］，全网只有一个（不可分割）

  ② 标准区域

• 除了 Area 0 以外的所有区域

• 所有的标准区域都需要连接［Area 0］

  2）路由器类型

• 内部路由器：所有接口都属于同一个区域

• 骨干路由器：至少有一个接口属于骨干区域
• 区域边界路由器（ABR）：同时属于两个以上的区域，但必须有一个是骨干区域。将普通区域和骨干区域连接在一起
• AS边界路由器（ASBR）：与其他路由协议交换路由信息的设备（引入了外部路由的信息）

  3）路由器角色

  1. 在同一个网络中，只有一个 DR 和 BDR
  2. DR 和 BDR 只有在 Broadcast 和 NBMA 网络中才有作用，在 P2P 和 P2MP 中可以没有 DR 和 BDR

① 指定路由器（DR）

• 用于同步数据库，保证数据库的一致性和完整性

• 减少 MA 网络中邻接关系的数量

  ② 备份指定路由器（BDR）

• 作为 DR 的备份，在 DR 失效后顶替 DR

  ③ 成员路由器（DR Other）

• 既不是 DR 也不是 BDR 的设备

  4）DR 和 BDR 的选举规则

  • DR 要在选举期内（2-Way 状态，40s 的 Waiting Timer）进行选举，否则不进行选举［DR/BDR 不具备抢占性］
  • 同一广播域如果因为配置错误导致的双 DR/BDR 时，广播域合并时，双 DR/BDR 进行比较，未被选举上的成为 DR Other

① DR 和 BDR 选举规则

1. 首先比较优先级，越大越优先（默认为 1，优先级范围 0~255，优先级为 0 不参与选举）

2. 如果优先级相同，再比较 Router ID，越大越优先

   ② DR 和 BDR 选举流程

3. 首先查看 Hello 报文中 DR 和 BDR 字段是否为空

4. 如果都为空，会先选举出 BDR
5. 如果 DR 字段为空，BDR 字段不为空。BDR 提升为 DR，重新选举 BDR
6. 如果 DR 字段不为空，BDR 字段为空。重新选举 BDR

   5）Router ID

• 用于标识区域内的唯一路由器（IPv4 格式），不可冲突（必须唯一）；否则无法建立邻居关系
  • 如果二次修改了 Router ID，需要重启 OSPF 进程或者重启设备
  • 不同区域之间可以冲突，但是如果该设备变为了 ASBR 就不可冲突

• Router ID 的生成方式

  • 全局指定：所有协议都会调用全局指定的 Router ID 作为协议的 ID
  • 协议下指定：只能用于该协议
  • 自动选举：先使用环回口 IP 地址大的接口作为 Router ID；如果没有环回口，则使用接口 IP 地址大的作为 Router ID

    6）Authentication

• 如果一个设备配置了区域认证和接口认证，接口认证优于区域认证

• Header 头部中的认证没有区分区域和接口，所以只要认证方式和密码相同就可以认证成功
• 认证类型
  • 报文中Auth type=0：不认证
  • 报文中Auth type=1：简单认证
  • 报文中Auth type=2：MD5认证

• 认证方式

  • 接口认证（只有配置了认证的接口才携带认证字段）
  • 区域认证（只要在配置了区域认证的接口都会携带认证字段）
  • Virtual Link 认证（Vlink 是属于区域认证）

    7）接口开销计算

• 建议把参考带宽修改为整网最大链路带宽的 2 倍（所有设备都需要修改）

• Mertic 值：108bit/接口带宽 = 100Mbit/接口带宽

• 常用的链路开销

  • 56kbit/s 串口 → 开销的缺省值是 1785
  • 64kbit/s 串口 → 开销的缺省值是 1562
  • E1（2.048Mbit/s）→ 开销的缺省值是 48
  • Ethernet（100Mbit/s）→ 开销的缺省值是 1

    8）被动接口

• 禁止接口接收和发送 OSPF 报文，但可以将接口地址宣告进 OSPF

  4. OSPF Message

1）Message Type

• Hello：建立和周期性维护邻居关系
• DD（Database Description）：描述 LSDB 的摘要信息
• LSR（Link State Request）：请求具体的 LSA 信息
• LSU（Link State Update）：向邻居发送所请求的 LSA 信息

• LSAck（Link State Acknowledgmen）：对收到的 LSA 进行确认

  2）OSPF Header Message


  OSPF Header Message 格式解析

• Version：版本

• Type：消息类型
  • 1 = Hello
  • 2 = DD
  • 3 = LSR
  • 4 = LSU
  • 5 = LSAck
• Packet length：表示该 OSPF 报文的总长度
• Router ID：发送该报文的 Router ID，32bit
• Area ID：表示发送者属于哪个区域，32bit
• Checksum：校验和
• Autype：认证类型。同区域必须一致，否则无法建立邻居关系
  • 0 = 不认证
  • 1 = 简单认证（密码认证）
  • 2 = MD5 认证（Hash算法）

• Authentication：认证密码。OSPF 的 5 种报文类型都会携带认证字段

  3）Hello Message

  ① Hello Message

  用来发现和建立邻居关系和周期性维护 OSPF 的邻居关系

• 广播网络类型默认每「10s」发送一次，如果「4 倍的 Hello time」没有收到 Hello 报文，就会认为邻居失效

  • 可以修改 Hello 报文的更新时间；修改 Hello 时间后，Dead 会自动调整
  • 可以修改 Hello 报文的老化时间；修改 Dead 时间后，Hello 时间不会自动调整
• NBMA 网络默认每「30s」发送一次

Hello Message 格式解析

• Network Mask：发送 Hello 报文接口的掩码［只在 Broadcast 和 NBMA 中生效（掩码必须一致，否则无法建立邻居关系），P2P 和 P2MP 不生效］
• Hello Interval：发送 Hello 报文的间隔时间［广播类型网络默认「10s」，如果 Hello Time 不一致会影响邻居的建立］
• Options：可选项
  • DN = 1：用于防环，避免在 MPLS VPN 中产生环路
  • O = 1：用来支持 9、10、11类 LSA（不透明 LSA，优雅重启）
  • DC =1：在按需链路上支持 OSPF 的能力，但是会引起僵尸网络
  • L = 1：表示数据包包含 LLS 数据库
  • N/P = 1：如果是［Hello Message 表示为 N 位］；如果是［LSA 表示为 P 位］
    • N：表示支持 NSSA 区域（LSA Type 7）
    • P：表示 ABR 需要将 LSA Type 7 转换为 LSA Type 5
  • MC = 1：用于支持 MOSPF
  • E = 1：用于支持 5 类 LSA（可以接收外部路由）
  • MT =1 ：用于支持多拓扑
• Rtr Pri：优先级。用来选举 DR 和 BDR，默认为 1（越大越优）
• Router Dead Interval：死亡时间。默认是「Hello 时间的 4 倍」，如果在该时间内没有收到 Hello Message，邻居就会中断
• Designated Router：DR 的接口地址
• Backup Designated Router：BDR 的接口地址
• Neighbor：活动邻居。包含所有邻居路由器的 Router ID

  ② Option 选项

  Options 字段中除了 “ DN 位 “ 以外都无法手工控制

4）DD Message

用来同步交互 LSA 的摘要信息，主要是交互「LS Type、Link state ID、Advertising」

① DD Message

DD Message 格式解析

• Interface MTU：接口MTU。华为默认不检测 MTU（需要手工开启），如果 MTU 不一致会导致卡在 Exstart 或 Exchange 状态（Cisco 默认会检测）
• Options：可选项
• DB Description：数据库描述
  • I = 1：表示初始化报文
  • M = 1：表示后面还有更多报文
  • M/S = 1：表示该设备是 Master
• DD Sequence：DD 随机序列号，用于隐式确认

• LSA Headers：表示 DD 报文所包含的 LSA 的头部信息

  ② 主从选举

  前两个 DD 报文是空报文，用于 Master 和 Slave 的选举，主从选举后才开始交互 LSA 摘要信息，选举主从的目的是为了隐式确认

• 主从选举是比较设备的Router ID，越大越优

  ③ 确认机制

  所有需要达到 Full 状态的设备都需要进行隐式确认的主从选举，主要是保证 LSA 能够正常同步

• 显式确认：通过 LSR→LSU→LSAck 的确认过程

• 隐式确认：Master 随机生成 Seq，如果 Slave 用该 Seq+1 响应，则认为 Slave 已经收到该报文（通过 Master 的 Seq 进行确认），直到 DD 报文交互完毕，如果对方没有收到对应的报文，会重新发送

  ④ MTU 的问题

  MTU 不一致不会影响邻居关系的建立（Hello 包不检测 MTU），但会邻接关系的建立（就算不检测 MTU 值，也有几率卡在 Looding 状态，因为数据会按照接口配置的 MTU 值大小进行传输）

• 如果 Master MTU ＞ Salve MTU，两端都会卡在 Exstart 状态（因为 Salve 的 MTU 小，无法收到 Master 发来报文，会一直将 MS-bit=1 并发送，表示自己是一个 Master）

• 如果 Master MTU ＜ Salve MTU，Master会卡在 Exstart 状态，Slave 会卡在 Exchange 状态（因为 Master 无法收到 Slave 的报文，Slave 却能收到 Master 的报文）

  5）LSR Message

  用来请求缺少的具体 LSA

LSR Message 格式解析

• LS Type：LSA 类型
• Link State ID：根据 LSA 中的 LS Type 和 LSA description 在路由域中描述一个 LSA
• Advertising Router：产生此 LSA 的 Router ID

  6）LSU Message

  用来发送在 LSR Message 中请求的缺少 LSA，包括具体的缺少 LSA 信息（一条LSU可以包含多条LSA信息）

LSU Message 格式解析

• Number of LSAs：LSA 的数据
• LSA：具体的不同类型的 LSA

  7）LSAck Message

  用来确认请求缺少的具体 LSA 信息是否收到

LSAck Message 格式解析

• LSAs Headers：通过 LSA Header 确认收到该 LSA

  5. OSPF 的网络类型

1）OSPF 网络类型分类

• P2P：PPP、HDLC、LACP 默认都是 P2P 网络类型
• P2MP：为了解决 NBMA 环境单独开发的网络类型，没有任何一种协议默认是 P2MP
• MA：以太网环境默认都是广播类型
• NBMA：FR、ATM 默认是 NBMA 类型 | 类型/报文 | Hello | DD | LSR | LSU | LSAck | Hello时间 | Dead时间 | DR/BDR | | —- | —- | —- | —- | —- | —- | —- | —- | —- | | Broadcast | 组播 | 单播 | 单播 | 单播/组播 | 单播/组播 | 10s | 40s | 需要选举 | | P2P | 组播 | 组播 | 组播 | 组播 | 组播 | 10s | 40s | 不需要选举 | | NBMA | 单播 | 单播 | 单播 | 单播 | 单播 | 30s | 120s | 需要选举 | | P2MP | 组播 | 单播 | 单播 | 单播 | 单播 | 30s | 120s | 不需要选举 |

2）不同网络类型之间的邻接关系建立情况

6. OSPF 状态机和邻居/邻接关系的建立

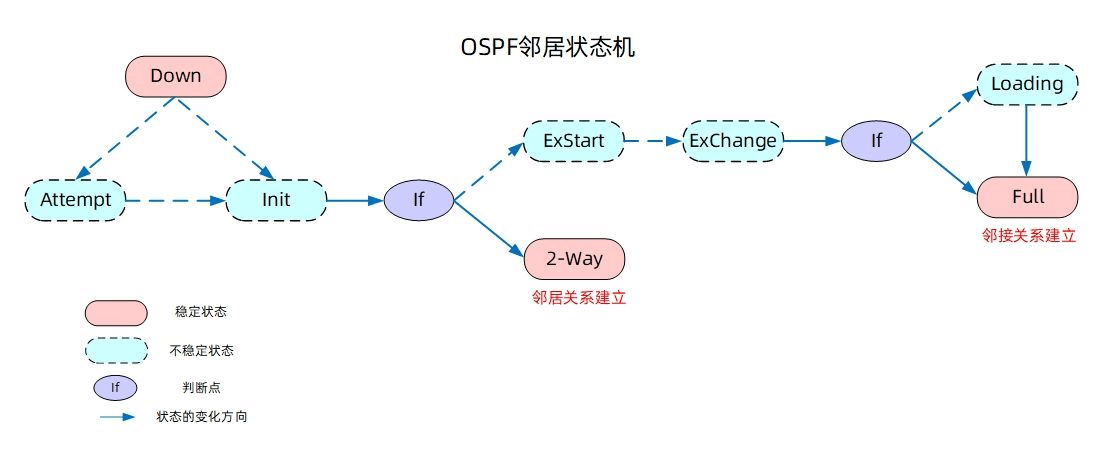

1）OSPF 邻居状态机

• 如果相邻设备间只需在彼此在邻居表中看到对方，应当建立邻居关系「邻居状态会从 Init 切换为 2-Way」
• 如果相邻设备间需要彼此交互 LSDB，应当建立邻接关系「邻居状态会从 Init 切换为 ExStart」，但需要满足任意一种条件才会建立邻接关系：
  • 网络类型为 P2P（不选举 DR/BDR）
  • 网络类型为 P2MP（不选举 DR/BDR）
  • 路由器自身是 DR/BDR
  • 邻居路由器是 DR/BDR

• Down：邻居状态变迁的初始状态，表示最近没有收到任何邻居的 Hello 报文，但是会向外发送 Hello 报文，尝试建立连接
• Attempt：仅用于 NBMA，表示最近没有收到任何邻居的 Hello 报文，但是会每「 30s 」向外发送 Hello 报文，尝试建立连接
• Init：发送了第一个Hello报文，或收到了由邻居发送的 Hello 报文，但是 Active Neighbor 字段中没有携带自己的Router ID
• 2-Way：收到了由邻居发送的 Hello 报文，并在 Active Neighbor 字段中发现携带了自己的 Router ID，邻居状态建立完毕
• ExStart：建立邻接的第一步，已经发送了为 None 的 DD 报文，并确定路由器的主从和 DD 序列号
• Exchange：开始正式交互后续 DD 报文中的 LSA 摘要信息，描述完整的链路状态数据库
• Loading：交互 LSR、LSU、LSAck 报文，用于请求、发送和确认在 Exchange 状态下发现缺失的 LSA

• Full：请求列表为空时，表示邻接关系建立完毕，LSDB 已经完成同步。邻接将出现在 Router-LSA 和 Network-LSA 中

  2）建立邻居关系和邻接关系的过程



  ① 邻居关系的建立

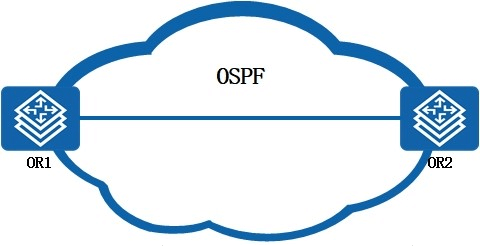

• OR1 没有从运行 OSPF 的接口接收到任何 Hello 报文时，但会向外发送 Hello 报文，用于探测［此时状态为 Down］

• OR2 收到 OR1 发出的 Hello 报文，查看该报文中的 Active Neighbor 字段，发现没有携带自己的 Router ID。OR2 将 OR1 发出 Hello 报文的 Heads 中提取出 Source Router ID，用于在响应 Hello 报文时将 OR1 的 Router ID 添加进 Active Neighbor 字段中［此时状态变迁为 Init］
• OR1 收到 OR2 发出的 Hello 报文，查看该报文中的 Active Neighbor 字段，发现字段内携带了自己的 Router ID。OR1 同时响应 Hello 报文，在 Active Neighbor 中携带 OR2 的 Router ID［此时状态变迁为 2-Way］
• OR2 收到后，查看到报文中的 Active Neighbor 携带了自己的 Router ID［此时状态变迁为 2-Way］

• 当两端同时进入 2-Way 状态后，标志邻居关系已经建立（只有 DR other 之间才会停留在 2-Way 状态）

  ② 邻接关系建立的过程

• 如果在建立邻居关系前没有选举 DR 和 BDR 则需要等待一个 Waiting Timer 时间（40s）

• 选举出 DR/BDR 后，才开始发送 DD 报文（前两个 DD 报文为 None，用于主从选举（Master/Slave））［此时状态变迁为 Exstarty］
  • 从 Init 变迁到 Exstart，设备之间都认为自己是主设备
  • 双方都随机生成 Seq，并把 I-bit=1、M-bit=1、MS-bit=1。双方都收到对方发来的 DD 报文后，比较 Router ID（Router ID 大的成为Master设备）
  • 比较完成后，Slave（I-bit=0；M-bit=0/1；MS-bit=0）通过 Msater 设备的 Seq 号交互 DD 报文
  • Master 收到 Slave 以自己的 Seq 发送报文，则认为 Slave 已经收到了报文
• 主从选举完成后，开始正式交互 LSA 摘要信息［此时状态变迁为 Exchangey］
  • Slave（I-bit=0；M-bit=0/1；MS-bit=1）后续发送的报文，则用 Master 初始 Seq+1，直到 DD 报文交互完成
• 相互交互完最后一个 DD 报文后，会产生一个交互完成信息（Exchange Done）［此时的状态变迁为 Loadingy］
  • 当邻接关系变为 Loading 后，开始发送 LS Request 报文请求在 DD 中发现自身 LSDB 中缺少的 LSA（激活重传列表）
    • 收到 LS Request 报文后，通过 LS Update 报文发送邻接设备缺少的 LSA
    • 发送 LS Ack 报文进行 LSA 的确认，确保传输的可靠性
• 当重传列表为空时［此时的状态变迁为 Full］

  3）影响邻居建立的条件

1. Hello 和 Dead timer 不一致
2. 认证不匹配
3. 区域不匹配
4. Router ID 冲突
5. 掩码长度不匹配（只在 MA 和 NBMA 中影响；P2P、P2MP、VLink 不影响）
6. Option 选项不匹配（N/P 和 E-bit 不匹配）
7. 不在同一网段（只在 MA 和 NBMA 中影响；P2P、P2MP、VLink 不影响；也就是说 OSPF 有源检查机制）
8. 网络类型不匹配
9. 版本不匹配
10. 存在 IP、协议号的过滤

    7. 接口状态机

1）接口状态

• Down：接口的初始状态。表明此时接口不可用，不能用于收发流量
• Loopback：设备到网络的接口处于环回状态。环回接口不能用于正常的数据传输，但可以通过 Router-LSA 进行通告。因此，进行连通性测试时能够发现到达这个接口的路径
• Waiting：设备正在判定网络上的 DR 和 BDR。在设备参与 DR 和 BDR 选举前，接口上会启动 Waiting 定时器。在这个定时器超时前，设备发送的 Hello 报文不包含 DR 和 BDR 信息，设备不能被选举为 DR 或 BDR。这样可以避免不必要地改变链路中已存在的 DR 和 BDR。仅 NMBA 网络、广播网络有此状态
• P-2-P：接口连接到物理点对点网络或者是虚拟链路，这个时候设备会与链路连接的另一端设备建立邻接关系。仅 P2P、P2MP 网络有此状态
• DR Other：设备没有被选为 DR 或 BDR，但连接到广播网络或 NBMA 网络上的其他设备被选举为 DR。它会与 DR 和 BDR 建立邻接关系
• BDR：设备是相连的网络中的 BDR，并将在当前的 DR 失效时成为 DR。该设备与接入该网络的所有其他设备建立邻接关系

• DR：设备是相连的网络中的 DR。该设备与接入该网络的所有其他设备建立邻接关系

  2）状态切换输入事件

• IE1（Interface UP）：底层协议表明接口是可操作的

• IE2（WaitTimer）：等待定时器超时，表明 DR/BDR 选举等待时间结束
• IE3（Backup Seen）：设备已检测过网络中是否存在 BDR。发生这个事件主要有下面两种方式（都说明邻居间已进行了相互通信，可以结束 Waiting 状态了）：
  • 接口收到邻居设备的 Hello 报文，宣称自己是 BDR
  • 接口收到邻居设备的 Hello 报文，宣称自己是 DR，而没有指明有 BDR
• IE4：接口所在的设备在网络中被选举为 DR
• IE5：接口所在的设备在网络中被选举为 BDR
• IE6：接口所在的设备在网络中没有被选举为 DR/BDR
• IE7（Neighbor Change）：表明 DR/BDR 需要重新选举。下面的这些邻居关系变化可能会导致DR/BDR重新选举：
  • 接口所在的设备和一个邻居设备建立了双向通信关系
  • 接口所在的设备和一个邻居设备之间丢失了双向通信关系
  • 通过邻居设备发送的 Hello 报文检测到邻居设备重新宣称自己是 DR/BDR
  • 通过邻居设备发送的 Hello 报文再一次检测到邻居设备宣称自己不再是 DR/BDR
  • 通过邻居设备发送的 Hello 报文再一次检测到相邻设备的 DR 优先级都已经改变
• IE8（Un LoopInd）：网管系统或者底层协议表明接口不再处于环回状态
• IE9（Interface Down）：底层协议表明接口不可操作。任何一种状态都可能触发此事件切换到 Down 状态
• IE10（LoopInd）：网管系统或者底层协议表明接口处于环回状态。任何一种状态都可能触发此事件切换到 Loopback 状态

  8. LSA 类型

1）LSA 三要素

通过 LS Type、Link state ID、Advertising Router，可以唯一确认一条 LSA

• LS Type：LSA 的类型
• Link-State ID：链路状态 ID，根据 LSA 中的 LS Type 和 LSA description 在路由域中描述一个 LSA

• Advertising Router：产生此 LSA 的路由器 Router ID

  2）LSA Message Header

  除 Hello 报文外，其他所有的 OSPF 报文都携带 LSA 信息

• LSA 正常情况下每「1800s（30min）」更新一次，老化时间「3600s（1h）」

  • 正常情况下不会超过 1800s 更新一次
  • 如果超过 1800s 没有收到更新则不正常，超过 3600s 后删除该 LSA
• OSPF 不能删除不是自己的产生的 LSA，只能由源路由器发送「Age = 3600」的 LSA 进行删除自己生成的 LSA［路由撤销］
  • 容易造成僵尸 LSA，如果产生僵尸 LSA 需要重启所有的路由器
  • 如果只是重启单台路由器，设备启动后该路由器会从其他邻居重新获取到该僵尸 LSA
• LSA 采用触发更新机制（增加、删除、修改、调整开销、IP路由变化、接口状态变化等），只要接口信息发生变化就会引起 LSA 更新（无需等待 1800s）
• LSA 的新旧比较
  • 比较 LSA Sequence，越大越优
    • LSA Sequence 是一个 32 位有符号整数。LSA Sequence 用来比较 LSA 的新旧或相同。LSA 每更新一次，Seq 都会 +1，只能由发送此 LSA 的设备增加
    • 初始序号为：80000001，序号越大越新（取值范围 -80000001 ~ +7FFFFFFF），如果到达 7FFFFFFF 后，清空 LSDB 进行提早老化，重新泛洪学习
  • 比较 Checksum 值，越大越优
  • 比较 LSA Age 时间是否等于 MAX-Age 时间（3600s）
    1. 如果等于则最优
    2. 如果不等于则比较两个报文的 Age 差值，>900s（15min）越小越优
    3. 如果不等于则比较两个报文的 Age 差值，<900s（15min）会认为是同一条 LSA，忽略后收到的 LSA

LSA Message Header 格式解析

• LS Age：LSA 已经生存的时间
• Options：可选字段
• LS Type：表明 LSA 的类型
• Link State ID：链路状态 ID，根据 LSA 中的 LS Type 和 LSA description 在路由域中描述一个 LSA
• Advertising Router：产生此 LSA 的路由器 Router ID
• LS sequence number：序号，用来检测 LSA 的新旧和重复
• LS Checksum：LSA 校验和

• Length：LSA 的长度

  3）常用 LSA 类型解析



  ① Router LSA（LSA Type 1）

  ABR 会生成多条 1类 LSA，因为 ABR 会为每个区域生成并维护 LSDB

• 每个路由器都会生成一条 1类 LSA，描述了区域内路由器的端口链路状态信息和开销（哪些接口运行了OSPF协议）。在所属的区域内泛洪

  • LS Type：Router
  • LS ID：产生此 LSA 的 Router ID
  • Adv：通告该 LSA 的 Router ID

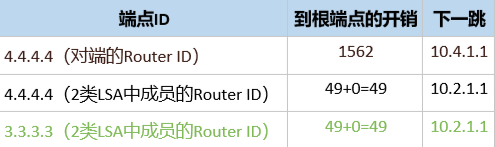

• Router LSA 类型 | Type | Link ID | Data | | —- | —- | —- | | point to point | 邻居的 Router ID | 本端连接到邻居的接口 IP | | StubNet | 与邻居相连接口的网络前缀 | 与邻居相连接口的网络掩码 | | TransNet | DR 的接口 IP | 本端与 DR 相连的接口 IP | | Virtual Link | VLink 邻居的 Router ID | 本端连接到 Vlink 的接口 IP |

  • StubNet 描述路由信息
  • P2P、TransNet 和 Virtual Link 描述拓扑信息
    • P2P 会生成 2 条 LSA，既包含拓扑描述也包含路由描述。P2P 如果处于同一网段，两端设备都会把该网段当成一个伪节点，在 1类 LSA 中 Metric 为 48，在路由表中会因为是直连 Cost 值为 0。P2P 如果处于不同网段，两端设备会把自身的网段分别当作伪节点，在 1类 LSA 中 Metric 为 48，在路由表中会因为是不同伪节点 Cost 值为 96
      • Link Type：P2P（描述拓扑）
      • Link Type：StubNet（描述路由）
    • TransNet 的 Link ID 可以当成一个 DR 伪节点，伪节点到任何节点的 Metric 都是 0
    • Virtual Link 的 Metric 值为 1
• Rouer LSA 的 Option 选项
  • V：表明是虚连接
  • B：表明该路由器是ABR
  • E：表明该路由器是ASBR
• LSDB 和 Message 解析

② Network LSA（LSA Type 2）

只有 Broadcast 和 NBMA 网络环境中才有 2类 LSA，P2P 没有 2类 LSA

• 由 DR 产生，描述网络中本网段所连接路由器的 Router ID，附属路由信息。在所属的区域内泛洪
  • LS Type：Network
  • LS ID：DR 的接口 IP
  • Adv：DR 的 Router ID
  • Net Mask：掩码信息
  • Attached：活动邻居（所有活动邻居的 Router ID）
• 通过 2类 LSA 的 LS ID、Net mask 和 1类 LSA 的 Metric 就可以构成一条路由信息
• LSDB 和 Message 解析

③ Network-Summary LSA（LSA Type 3）

• 由 ABR 生成，描述的是路由信息（与拓扑无关）。ABR 会将其他区域内的 1/2类 LSA 的路由信息转换成 3类 LSA。在非 Totally Stub/Nssa 区域的相关区域泛洪，每经过一个 ABR，Adv 会改变
  • LS Type：Sum-Net
  • LS ID：目标网络前缀
  • Adv rtr：通告该路由的 ABR 的 Router ID，每到达一个 ABR，Router ID 会改变（离自身 ABR 最近的一个 Router ID）
  • Net mask：目标网络掩码信息
  • Metric：ABR 到达目标网络的开销值
• 区域间的防环规则：
  • OSPF 规定不允许非骨干区域之间发布路由信息，只允许在区域内部或骨干区域与非骨干区域之间发布路由（所有非骨干区域都需要连接到骨干区域，由 ABR 将 1类和2类 LSA 转换成 3类 LSA）
  • ABR 将 1/2类 LSA 转换成 3类 LSA 后，不会再将 3类 LSA 注入回该区域「水平分割」
  • ABR 从非骨干区域收到的 3类 LSA 不能用于区域间路由的计算（只接收 LSA 不进行路由计算）「骨干区域被分割的场景，只有 True ABR 才遵守该规则」
    • True ABR：在骨干区域有活动的邻接关系
    • False ABR：在骨干区域没有活动的邻接关系。但会做 ABR 的工作，接收 LSA 也进行路由计算
• LSDB 和 Message 解析

④ ASBR-Summary LSA（LSA Type 4）

• 由 ABR 生成， 描述的是 ASBR 的位置信息（ABR 到达 ASBR 的 Metric）。在非 Totally Stub 区域的相关区域泛洪（不能跨区域，但是每经过一个 ABR 会改变 Adv 进行跨区域通告）

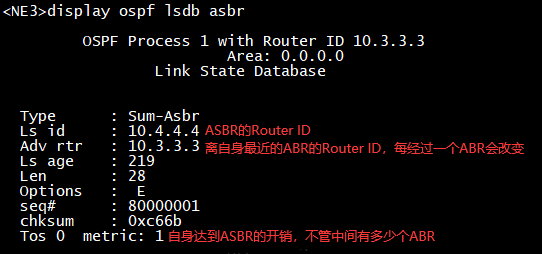

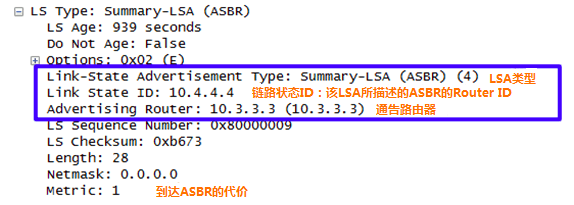

  • LS Type：Sum-Asbr
  • LS ID：ASBR 的 Router ID
  • Adv rtr：ABR 的 Router ID（每经过一个 ABR，Adv 都会变更）
  • Metric：从本端到达 ASBR 的 Metric（不管有多少 ABR）
    • 本端（由 1/2类 LSA 计算出到 ABR 的 Metric）+ ABR（由 1/2类 LSA 计算出本端 ABR 到达下一个 ABR 的 Metric）+ ASBR（由 1/2类 LSA 计算出到达 ASBR 的 Metric）
• LSDB 和 Message 解析

• Type 4 LSA 的防环（与 Type 3 LSA 防环一致）

  • 当一台OSPF路由器将外部路由引入OSPF域后，它就成为了一台ASBR，被引入的外部路由以Type-5 LSA在整个OSPF域内洪。一台路由器使用Type-5 LSA计算出路由的前提是两个，其一是要收到Type-5 LSA，其二是要知道产生这个Type-5 LSA的ASBR在哪里。与ASBR接入同一个区域的路由器能够根据该区域内泛洪的Type-1 LSA 及Type-2 LSA计算出到达该ASBR的最短路径，从而计算出外部路由。而其他区域的路由器就没有这么幸运了，因为ASBR产生的Type-1 LSA只能在其所在的区域内泛洪，所以才需要Type-4 LSA。因此其他区域的路由器在获取Type-4 LSA后便能计算出到达ASBR的最短路径，进而利用该ASBR产生的Type-5 LSA计算出外部路由。Type-5 LSA将会被泛洪到整个OSPF域，表面上看，它本身并不具有什么防环的能力，但是实际上，它并不需要，因为它可以依赖Type-1 LSA及Type-4 LSA来实现防环

    ⑤ AS-External LSA（LSA Type 5）

    OSPF 中默认从外部引入的路由采用 OE2 类型

• 由 ASBR 生成，描述的是 ASBR 到外部路由的开销值（到目标网络的开销）。在整个 OSPF 域中泛洪（除 Nssa 和 Stub 区域），在泛洪过程中，5类 LSA 不会改变。需要 4类 LSA 做 Metric 计算

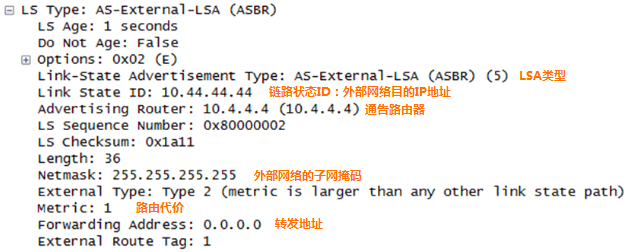

  • LS Type：External
  • LS ID：目标网络前缀
  • Adv rtr：ASBR 的 Router ID
  • Net mask：目标网络掩码信息
  • Metric：ASBR 到达目标网络的开销值
  • E Type：外部路由类型，分为 OE1 和 OE2 类型［华为默认 OE2 类型］
  • Forwarding Address：转发地址，解决次优路径问题
• 外部路由类型「OE1 > OE2」
  • OE1：路由比较的是总 Cost 值（不分内外）
    • 将其他协议引入 OSPF 时手工修改 Type = 1，LSA 在传递过程中累计 Cost 值（会计算外部区域Cost + 内部区域Cost）
  • OE2：在 LSA 传递过程中 Cost 值不累计，只计算外部区域 Cost（ASBR 到外部目标网络的开销）
    • 将其他协议引入 OSPF 时默认类型
    • 路由先比较外部区域 Cost 值，越小越优；如果外部区域 Cost 值相等，比较内部区域 Cost 值，如果内部区域 Cost 值也相等则负载
• LSA Type 5 转发地址（Forwarding Address，下一跳地址）
  • 五类 LSA 携带 FA 地址的必要条件
    • 到达外部路由的下一跳接口类型不能是 P2P/P2MP
    • 到达外部路由的下一跳接口不能配置为被动端口 silent-interface
    • 下一跳地址要域内（1/2类 LSA）或域间可达（3类 LSA）
  • FA 地址与 ICMP 重定向一致，用于解决次优路径的问题
    • 如果 OSPF 的 TypLSA e 5 携带了 FA 地址，计算路由时会优先考虑 FA 地址（RIB 装载 FA 地址，计算到达 FA 的开销 + 外部开销）。同时域内和域间没有环路，则 FA 地址也没有环路
    • 如果 OSPF 的 Ty LSApe 5 没有携带 FA 地址，则计算路由时会考虑 ASBR 的 IP 地址（RIB 装载 ASBR 的 IP 地址，计算到达 ASBR 的开销 + 外部开销）同时 LSA Type 4没有环路，则 FA 地址也没有环路
• LSDB 和 Message 解析

⑥ Nssa LSA（LSA Type 7）

外部路由类型「ON1 > ON2」

• 是由 Nssa 区域的 ASBR 生成。描述到达 AS 外部的路由。在 Nssa 区域泛洪，当到达 Nssa 区域的 ABR 时，转化为 5类 LSA，泛洪到其他区域（除了 Nssa/Stub 区域）
  • LS Type：NSSA
  • LS ID：目标网络前缀
  • Adv rtr：ASBR 的 Router ID，下发的默认 LSA Type 7是 ABR 的 Router ID
  • Metric：ASBR 到达外部路由的 Cost
  • Forwarding Address：转发地址，用于解决次优路径

• LSA Type 7 转发地址（Forwarding Address，下一跳地址）

  LSA Type 7 必须携带 FA 地址

  • 如果满足 LSA Type 5 的三个条件，FA 地址是 ASBR 上外部路由的下一跳地址
  • 如果不满足 LSA Type 5 的三个条件，FA 地址是 ASBR 上某个接口的 IP 地址，优选环回口 IP 地址大的
• LSDB 和 Message 解析

9. 特殊区域

• Stub 区域不能引入外部路由
• Nssa 区域可以引入外部路由

• 在 Stub/Nssa 区域中，对不同区域而言，ABR 设备既是 ABR 也是 ASBR

  1）Stub 区域

  建议 Stub 区域只有一个 ABR

• 标准 Stub 区域（末梢区域）

  • Stub 可以过滤LSA LSA（LSA Type 4），生成一条默认路由（Ty LSApe 3）
  • 配置 Stub 区域，需要在同区域的所有设备上配置，否则会导致邻居无法建立
• Totally Stub区域（完全末梢区域）
  • Totally Stub 区域不但会过滤 LSA Type 5（Ty LSApe 4），也会过滤 LSA Type 3。ABR 同时会向该区域下放一条默认路由（Ty LSApe 3）
  • Totally Stub 只有在 ABR 上配置才会生效

• Stub 和 Totally Stub 区域的限制条件

  1. 虚连接不能跨越 Stub 区域
  2. Stub 区域不能有 ASBR 设备
  3. Area 0 不能配置为 Stub 区域
  4. Stub 区域 OSPF 设备发送的 Hello 报文中 Options 选项中的 E-bit=0

     2）Nssa 区域

• 标准 Nssa 区域（非纯末梢区域）

  • Nssa 区域可以过滤掉 LSA Type 5（LSA Type 4），将外部路由以 LSA Type 7 的形式引入该区域，然后由 ABR 下放一条默认路由（LSA Type 7）
  • ABR 上无论 RIB 表中是否存在缺省路由，都会生成 LSA Type 7 缺省路由
  • 在 Nssa 的 ASBR 上只有路由表存在缺省路由，才会生成 LSA Type 7 缺省路由
• Totally Nssa 区域（完全非纯末梢区域）
  • Totally Stub 区域不但会过滤 LSA Type 5（LSA Type 4），也会过滤 Ty LSApe 3。ABR 同时会向该区域下放两条默认路由（LSA Type 3、LSA Type 7）
  • Totally Stub 只有在 ABR 上配置上会生效
• Options
  1. 如果 Hello 报文中 Options 选项的 N-bit=1（N/P-bit），表明支持 Nssa 区域
  2. 如果 LSA 报文中 Options 选项的 P-bit=1（N/P-bit），表明要进行七转五
• 七转五 LSA
  • ABR 会将 LSA Type 7 转换成 LSA Type 5
  • 如果有多个 ABR 设备，会由 Router ID 大的做七转五

    10. SPF 算法

经过 SPF 算法，同区域的 LSDB 都一致，但是路由是不一样的（因为都是以自身为根进行计算路由） 通过 SPF 计算出来的路径，就是最终的最短转发路径

1）SPF 计算原理

• SPF 算法都是依据 Type 1/2 LSA 进行计算
  • Broadcast 和 NBMA 中 2类LSA 的 LS State ID 与 1类 LSA 的 Link ID 相同，都是 DR 接口的 IP
• SPF 计算时，端点 ID 是标记设备的 Router ID
• 每个路由器以自己为根计算最短路径树
  • 第一阶段：计算所有 Transit 节点，忽略 Stub 节点，生成最短路径树
    • Transnet、P2P 都属于 Transit 节点
    • Transnet 是一个传输节点（骨干节点）
  • 第二阶段：只计算 Stub节点，将 Stub 网段挂到最短路径树上去
    • 除了 Transnet 和 P2P/Virtual Link 都属于 Stub 节点（3、4、5、7 类 LSA 都属于 Stub 节点）
    • StubNet 网段表示该网段只有数据入口（例如一个 Loopback 接口就是一个 StubNet 网段）
    • Stub 节点作为叶子（N*）挂在骨干上

      2）有向图计算



      ① 第一阶段

      如果候选列表为空时，则计算最短路径树的第一阶段结束

1. 初始化最短路径树：RTA将自己作为根节点添加到最短路径树上
   • 最短路径树

• 有向图

1. 计算 RTA 的 LSA Type 1：检查自己生成的 1类 LSA，把自身 LSA 中的 Transit 节点添加到候选列表中，将最优的放入最短路径上
   • 候选列表

• 最短路径树

• 有向图

1. 计算 RTB 的 LSA Type 1：查找新添加到最短路径树上的新端点 ID 的 1类 LSA，将 LSA 中的 Transit 节点添加到候选列表中（对已经放入最短路径树的端点 ID，不在进行计算，直接忽略），将最优的放入最短路径上
   • 候选列表

• 最短路径树

• 有向图

1. 计算伪节点 10.3.1.0 的 T2 LSApe 3：检查新添加进最短路径数端点 ID 的 2类 LSA，将 2类 LSA 中描述链路中的所有成员加入到候选列表中（忽略最短路径树中已知的端点 ID）。从 Transit 网段所连的路由器开销为 0。在候选列表中出现两个端点 ID相同但是到根端点的凯西奥不同的端点，会删除到根端点开销大的
   • 候选列表

• 最短路径树

• 有向图

1. 计算描述 RTC/RTD 的 LSA Type 1：检查新添加到最短路径树上的新端点 ID 的 1类 LSA，将 LSA 中的 Transit 节点添加到候选列表中（对已经放入最短路径树的端点 ID，不在进行计算，直接忽略），将最优的放入最短路径上
   • 最短路径树

• 有向图

② 第二阶段

计算 Stub 节点，挂在第一阶段的有向图上

1. 计算 RTA 所连接的 Stub 节点
   • 有向图

1. 计算 RTB 所连接的 Stub 节点
   • 有向图

1. 计算 RTC 所连接的 Stub 节点
   • 有向图

1. 计算 RTD 所连接的 Stub 节点
   • 有向图

11. Virtual Link

1）特性

• Virtual Link 本身就是 Area 0
• Virtual Link 之间单播交互协议报文，TTL = 255
• Virtual Link 只能配置在普通区域，不能在特殊区域配置
• 虚链路属于按需链路，需要将 Option 字段中 DC 置位（华为不适用，因为华为是采用 P2P）
• 正常情况下，Virtual Link 是在 ABR 之间建立
• Virtual Link 无法跨区域建立（因为没有 1/2类 LSA，所以无法跨区域）
• 配置 Virtual Link 需要手工指定 Router ID，否则意外重启可能导致 Router ID 变动，导致 Virtual Link 无法建立连接
  • 每个虚连接的端点都需要在同区域内计算两个最短路径树，一个是本地最短路径树（以自身为根），另一个是虚连接邻居的最短路径树（以 Vlink 邻居为根）。用来确定发送协议报文的源和目的IP地址（通过两次 SPF 算法确认目标地址和源地址）
• Virtual Link 从 Area 0 学习到的 1类 LSA，不能转换为 3类 LSA 发送给建立 Virtual Link 的区域中，只能发送给其他区域

  2）注意事项

1. Virtual Link 不能跨区域（需要 1/2类 LSA 中有邻居的 Router ID）
2. Virtual Link 不能在 Stub 区域和 Nssa 区域配置
3. Virtual Link 容易产生环路
4. Virtual Link 针对区域0 的汇总路由不会生效（Vlink Up，汇总路由不生效；VLink Down，汇总路由生效）
   • 如果可以汇总，Vlink 区域内的设备与建立 Vlink 的设备路由条目掩码不一致，此时在 IP 转发不会出现问题；如果在 MPLS 下转发就会因为 FEC 不一致，导致建立 ISP 不连续导致丢包（在 MPLS VPN 中，因为 MPLS 依靠 LIB 来进行转发，由于 ISP 不一致，则在链路中就被 POP 掉标签）

5. 在 ABR 上非骨干区域做 LSA 过滤后，Vlink 对端设备上也不会存在该路由（Vlink 的始发区域必须存在该路由，Vlink 的对端设备才会有该路由，这是华为的优化）

   3）应用场景

6. Area 0 被分割（Virtual Link 在骨干区域被分割交互的是 LSA Type 1）

7. 非骨干区域没有连接到骨干区域（Virtual Link 在非骨干区域没有连接到骨干区域交互的是 Ty LSApe 3）
8. 没有骨干区域，可以配置 Virtual Link 作为骨干区域
9. 保证骨干区域的稳定性，防止 Area 0 被分割
10. 解决次优路径

    12. 汇总和过滤

原则上不能对 1/2类 LSA 进行汇总和过滤，，但华为可以对 1/2类 LSA 进行过滤

1）LSA Type 3 汇总（Summary）和过滤（Filter）

• 汇总：只能在 ABR 的原始区域汇总（LSA 所在的区域）

• 过滤 LSA：可以在任何 ABR 上进行 LSA 过滤，过滤掉 LSA 会影响路由的计算

  • Import：在 LSA 进入其他区域时进行过滤
  • Export：在 LSA 的原始区域进行过滤

    2）LSA Type 5 汇总和过滤

• 只能在引入外部路由的 ASBR 上汇总

• 可以在汇总时使用 “not-advertise” 相当于过滤

  3）过滤路由（Filter-Policy）

• 运行完 SPF 算法，但不加入路由表，并不会过滤 LSA

  • Import：在 Normal 设备上过滤的是路由信息，如果在 ABR 上使用，不仅会过滤路由信息，也会影响其他设备的路由
  • Export：只能 ASBR 上路由引入时使用才有效

    4）接口下 LSA 的过滤

• Filter-Lsa-Out：可以对除 Grace LSA（Type 9 LSA）的所有 LSA 进行过滤，只能是出方向

  13. 选路原则

1. 区域内的 > 区域间的 > ASE OE1 or Nssa ON1 > ASE OE2 or Nssa ON2 > Cost
2. ASE OE1 or Nssa ON1 进行比较，比较的是OSPF的内部和外部开销之和，即哪个开销之和小，哪条路径就好，如果开销一样，则负载分担
3. ASE OE2 or Nssa ON2 进行比较，先比较二者的外部开销，外部开销小的路径好，如果外部开销一样，再比较内部开销，内部开销小的路径优先，如果一致，则负载分担

   14. 环路问题

OSP环路问题.pdf
