1. Multiplex VLAN 特征

  • 提供了在 VLAN 的端口间进行二层流量隔离的机制（华为不能跨设备使用）

    2. MUX VLAN Role Type

MUX VLAN 类型 VLAN 角色 通信权限
Principal VLAN（主 VLAN） -
- Principal port 可以和 MUX VLAN 内的所有接口进行通信
Subordinate VLAN（从 VLAN）
「**从 VLAN 之间无法互相访问**」		 Group VLAN（互通型从 VLAN）
- 可以和主 VLAN 进行通信，在同一组内的接口也可互相通信，但不能和其他组接口或隔离型从 VLAN 通信
- 每个互通型从 VLAN 必须绑定一个主 VLAN
Separate VLAN（隔离型从 VLAN）
- 只能和主 VLAN 进行通信，和其他类型的接口实现完全隔离
- 每个隔离型从 VLAN 必须绑定一个主 VLAN

3. 应用场景

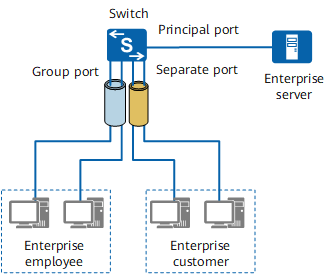

1）在接入层应用

MUX VLAN - 图2

2）在汇聚成应用

MUX VLAN - 图3

4. FQA

  • 如果指定 VLAN 已经用于 Principal VLAN，那么该 VLAN 不能在 Super-VLAN、Sub-VLAN 的配置中使用，不建议在 VLAN Mapping、VLAN Stacking 的配置中使用
  • 如果指定 VLAN 已经用于 Group VLAN 或 Separate VLAN，那么该 VLAN 不能再用于创建 VLANIF 接口，或者在 Super-VLAN、Sub-VLAN 的配置中使用，不建议在 VLAN Mapping、VLAN Stacking 的配置中使用
  • 禁止接口 MAC 地址学习功能或限制接口 MAC 地址学习数量会影响 MUX VLAN 功能的正常使用
  • 不能在同一接口上配置 MUX VLAN 和端口安全功能
  • 不能在同一接口上配置 MUX VLAN 和 MAC 认证功能
  • 不能在同一接口上配置 MUX VLAN 和 802.1x 认证功能
  • 当同时配置 DHCP Snooping 和 MUX VLAN 时，如果 DHCP Server 在 MUX VLAN 的从 VLAN 侧，而 DHCP Client 在主 VLAN 侧，则会导致 DHCP Client 不能正常获取 IP 地址。因此请将 DHCP Server 配置在主 VLAN 侧
  • 接口使能 MUX VLAN 功能后，该接口不可再配置 VLAN Mapping、VLAN Stacking
  • 不能为 Subordinate Group VLAN（互通型从VLAN）和 Separate VLAN（隔离型从VLAN）创建 VLANIF 接口。可以为 Principal VLAN（主VLAN）创建 VLANIF 接口
    • 若 MUX-VLAN 的主 VLAN 创建了对应的 VLANIF 接口，则在 SA 系列中的 ES0D0G24SA00、ES0D0G24CA00、EH1D2G24SSA0、EH1D2S24CSA0 单板上的接口下不能通过命令 port mux-vlan enable 使能该 mux-vlan 组中的任何 VLAN（包含主 VLAN 和从 VLAN）
  • 接口使能 MUX VLAN 功能后，再通过命令 port trunk pvid vlan 配置接口的 PVID 时，建议不要配置为同一 MUX VLAN 组内的其他主 VLAN 或从 VLAN
    • 譬如： 一个 MUX VLAN 组的主 VLAN 是 10，互通型从 VLAN 是 11，隔离型从 VLAN 是 12。接口通过命令 port mux-vlan enable 10 使能 MUX VLAN 功能后，建议不要再通过命令 port trunk pvid vlan配置接口的 PVID 为 VLAN 11 或 VLAN 12
