1. Access Control List（访问控制列表）特征

基于包过滤技术（原始的防火墙技术）
通常用来控制流量
- 对接口的流量做出控制「只有流量经过或穿越 ACL 设备才生效，通常对发起该 ACL 的设备的数据无效**」**
- 华为在接口下应用 ACL 隐含允许所有；Cisco 隐含拒绝所有
对网络中报文流的精确识别和控制，达到控制网络访问行为、防止网络攻击和提高网络带宽利用率
ACL 除了用来进行过滤外，还可以用在其他工具中，作为匹配使用（VPN、QoS、PBR、路由策略、简化流策略等）
标准 ACL 尽可能靠近目的（不影响其他业务时可以往源靠近）
扩展 ACL 尽可能靠近源
只要命中一条规则，则后续规则都跳过。如果都没有规则命中则采用隐含项
因为按照序号从小到大顺序匹配，所以需要越精准匹配的流量序号应该更小
标准 ACL 不能匹配自身产生的流量

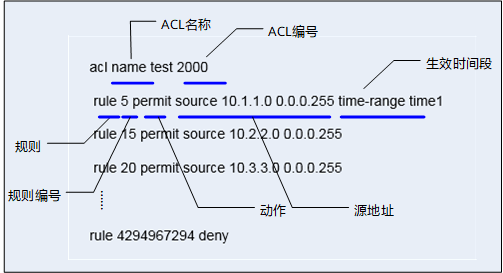

2. ACL 的组成

ACL - 图2

规则匹配顺序分为配置顺序和自动排序（一般使用规则编号用来控制匹配顺序）
- 配置顺序：按照用户配置 ACL 规则的先后进行匹配
- 自动排序：使用“深度优先”的原则，把指定范围最小的语句排在最前面
规则动作：只有允许（permit）或拒绝（deny）
3. 实现方式

标准ACL/ACL6（Standard/Basic）：只能匹配源 IP 地址等
- Cisco 取值范围 1~99；1300~1999
- Huawei 取值范围 2000~2999
扩展ACL/ACL6（Extended/Advanced）：可以匹配源目 IP 地址、源目端口、协议等
- Cisco 取值范围 100~199；2000~2699
- Huawei 取值范围 3000~3999
- 针对端口的匹配选项
  - eq：等于
  - gt：大于
  - it：小于
  - range：范围
二层ACL：可以匹配源目MAC地址、以太帧协议类型等
- Cisco 取值范围常规范围
- Huawei 取值范围4000~4999
软件ACL：针对与本机交互的报文，上送 CPU 处理的报文
- FTP、TFTP、Telnet、SNMP、HTTP
- 路由协议
- 组播协议等
硬件ACL：针对所有报文，通过下发ACL资源到硬件来过滤报文的ACL
- MQC
- 自反 ACL（traffic-reflect）
- 简化流策略、用户组以及为接口收到的报文添加外层 Tag 功能等
  4. 工作原理

5. 通配符掩码

业务模块	ACL 默认动作	命中 permit 规则	命中 deny 规则	ACL 未配置规则	ACL 未创建
Telnet	deny	允许登录	拒绝登录	允许登录	允许登录
SSH	deny	允许登录	拒绝登录	允许登录	允许登录
HTTP	deny	允许登录	拒绝登录	允许登录	允许登录
FTP	deny	允许登录	拒绝登录	允许登录	允许登录
TFTP	deny	允许登录	拒绝登录	允许登录	允许登录
SFTP	deny	允许登录	拒绝登录	允许登录	允许登录
SNMP	deny	允许登录	拒绝登录	允许登录	允许登录
流策略	permit	- behavior 是 deny 时：丢弃报文 - behavior 是 permit 时：允许通过 - behavior 是其他动作时：执行流策略动作	丢弃报文（报文命中deny规则时，只有在流行为是流量统计、MAC地址不学习或流镜像的情况下，设备才会执行流行为动作，否则流行为动作不生效）	功能不生效，按照原转发方式进行转发	功能不生效，按照原转发方式进行转发
简化流策略	permit	执行简化流策略动作	- traffic-filter 是 deny 时：丢弃报文 - traffic-secure 是 deny 时：丢弃报文 - 简化流策略动作为其他动作时：执行简化流策略动作
