一、IEEE 802.1Q帧

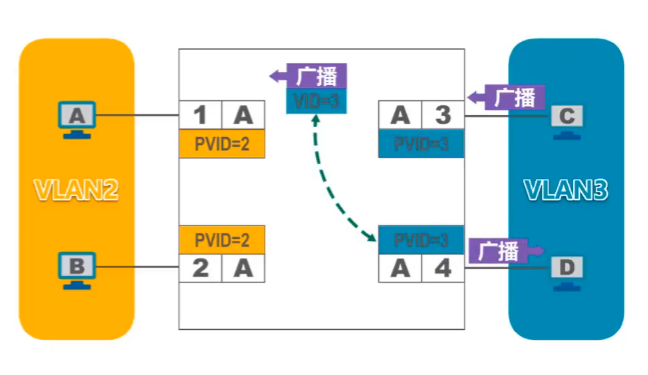

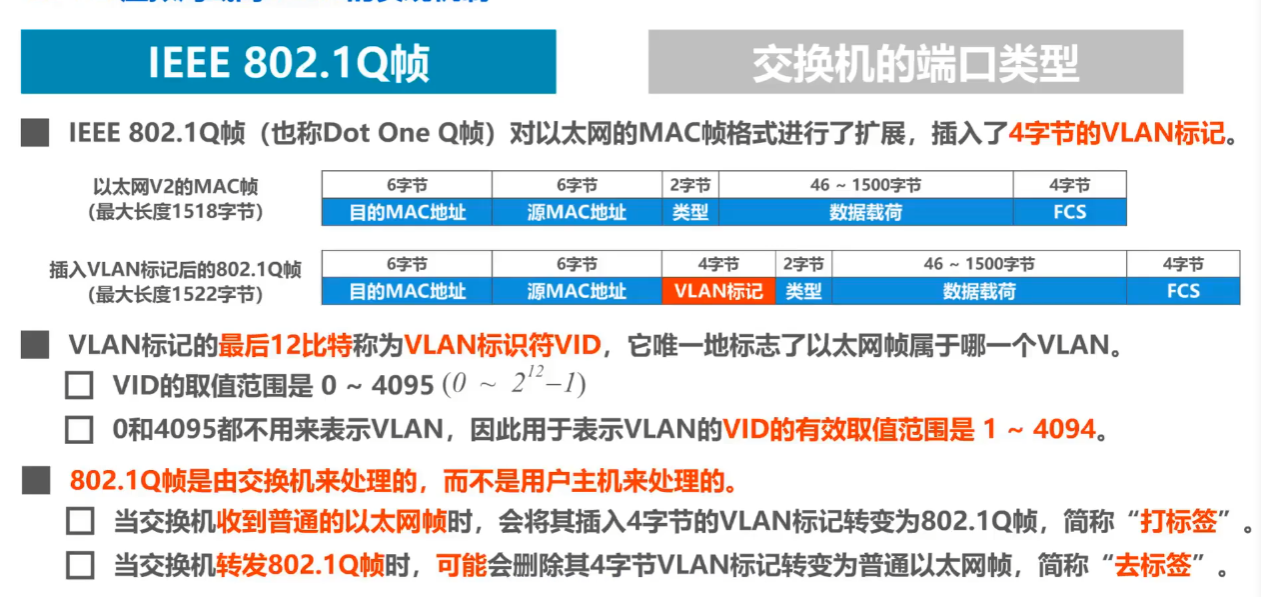

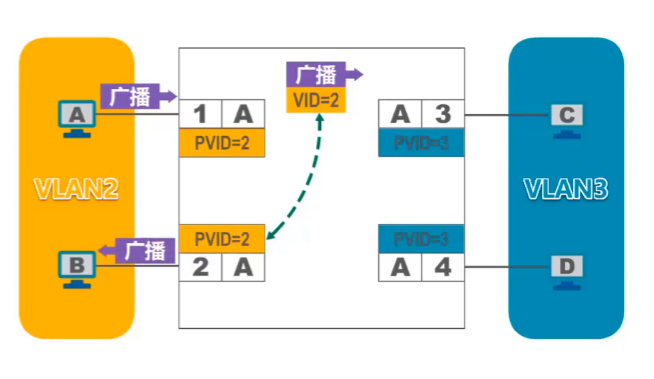

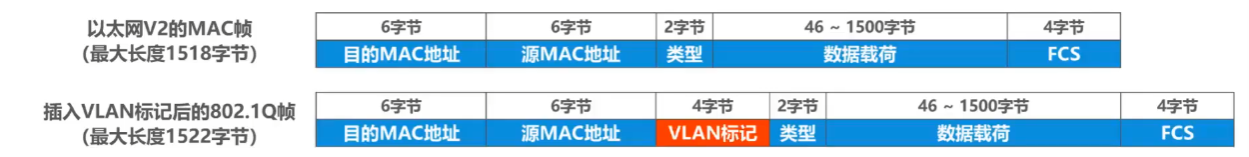

    1、IEEE 802.1Q帧（也称Dot One Q帧）对以太网的MAC帧格式进行了扩展，插入了4字节的VLAN标记
    2、VLAN标记的最后12比特称为VLAN标识符VID，它唯一地标志了以太网帧属于哪一个VLAN
    （1）VID取值范围是0~4095
    （2）0和4095都不用来表示VLAN，因此用于表示VLAN的VID的有效取值范围是1~4094.
    3、802.1Q帧是由交换机来处理的，而不是用户主机来处理的
    （1）当交换机收到普通的以太网帧时，会将其插入4字节的VLAN标记转变为802.1Q帧，简称打标签
    （2）当交换机转发802.1Q帧时，可能会删除其4字节VLAN标记为普通以太网帧，简称“去标签”
    二、交换机的端口类型

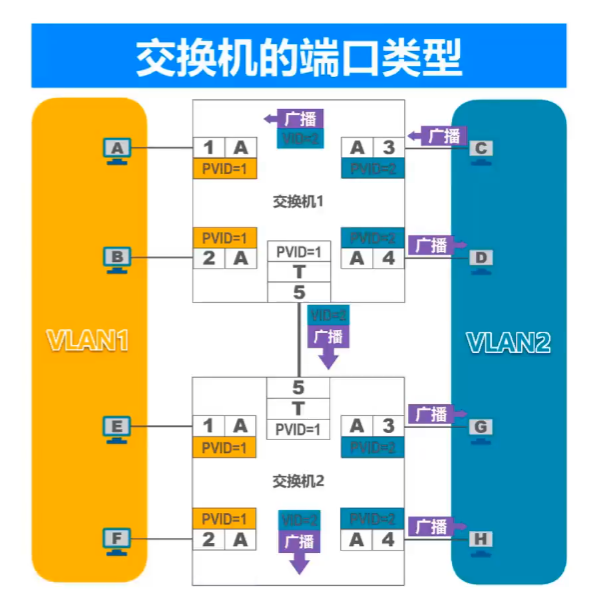

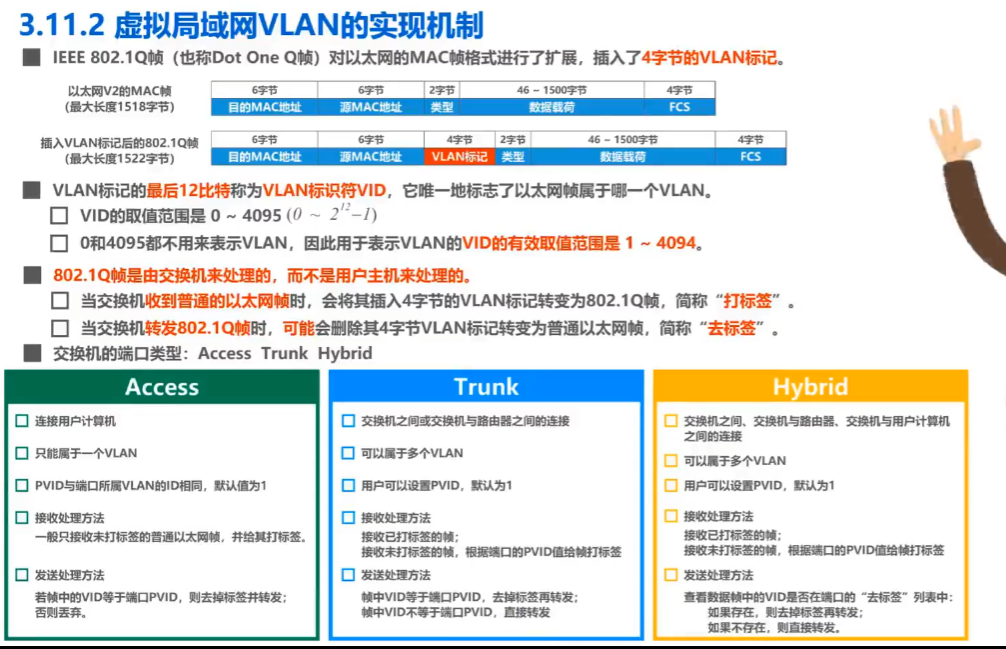

    1、交换机的端口有以下三种：
    （1）Access
    （2）Trunk
    （3）Hybrid（思科交换机没有这个端口）
    2、交换机各端口的缺省VLAN ID
    （1）在思科交换机上称为Native VLAN，即本征VLAN
    （2）在华为交换机上称为Port VLAN ID，即端口VLAN ID，简记为PVID

    三、Access端口
    1、Access端口一般用于连接用户计算机
    2、Access端口只能属于一个VLAN
    3、Access端口的PVID值与所属VLAN的ID相同（默认为1）
    4、Access端口接收处理方法：一般只接受“未打标签”的普通以太网MAC帧。根据接收帧的PVID给帧“打标签”，即插入4字节VLAN标记字段，字段中的VID取值与端口的PVID取值相等
    5、Access端口发送处理方法：若帧中的VID与端口的PVID相等，则“去标签”并转发该帧，否则不转发
    四、Trunk端口
    1、Trunk端口一般用于交换机之间或交换机与路由器之间的互连
    2、Trunk端口可以属于多个VLAN
    3、用户可以设置Trunk端口的PVID值。默认情况下，Trunk端口的PVID值为1
    4、Trunk端口发送处理方法：
    （1）对VID等于PVID的帧，“去标签”再转发；
    （2）对VID不等于PVID的帧，直接转发
    5、Trunk端口接收处理的方法：
    （1）接收“未打标签”的标签，根据接收帧的端口的PVID给帧“打标签”，即插入4字节VLAN标记字段，字段中的VID取值与端口的PVID取值相等
    （2）接收“已打标签的帧”
    五、Hybrid端口
    1、Hybrid端口既可以用于交换机之间或交换机与路由器之间的互连（TRunk端口），也可以用于交换机与用户计算机之间的互连（同Access端口）
    2、Hybrid端口可以属于多个VLAN（同Trunk端口）
    3、用户计算机可以设置Hybrid端口的PVID值。默认情况下，Hybrid端口的PVID值为1（同Tunkd端口）

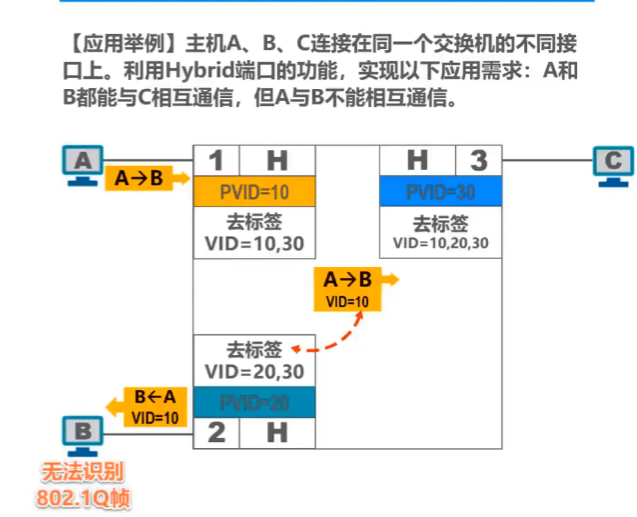

    4、Hybrid端口发送处理方法（与Trunk端口不同），查看帧的VID是否存在端口的“去标签”列表中：
    （1）若存在，则“去标签”后再转发；
    （2）若不存在，则直接转发
    5、Hybrid端口接收处理方法（同Trunk端口）
    （1）接收“未打标签”的帧，根据接收帧的端口的PVID给帧“打标签”，即插入4字节VLAN标记字段，字段中的VID取值与端口的PVID取值相等
    （2）接收“已打标签的帧”
