一、概述
    1、为了更有效地转发IP数据报和提高交付成功的机会，在网际层使用了网际控制报文协议ICMP
    2、主机或路由器使用ICMP来发送差错报文和询问报文
    3、ICMP报文被封装在IP数据报中发送

    二、ICMP差错报文的种类

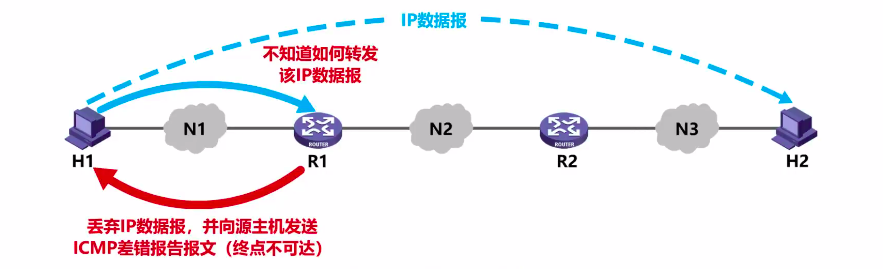

    （一）终点不可达
    1、当路由器或主机不能交付数据报时，就向源点发送终点不可达报文。具体可再根据ICMP的代码字段细分为目的网络不可达、目的主机不可达、目的协议不可达、目的网络未知、目的主机未知等13种错误。

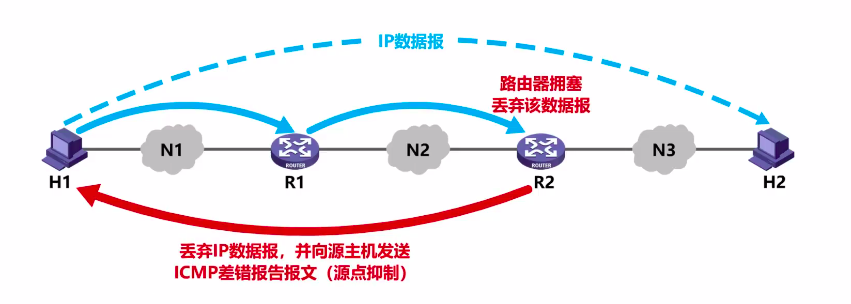

    （二）源点抑制
    1、当主机或路由器由于拥塞而丢弃数据时，就向源点发送源点抑制报文，使源点知道应当把数据报的发送速率放慢。

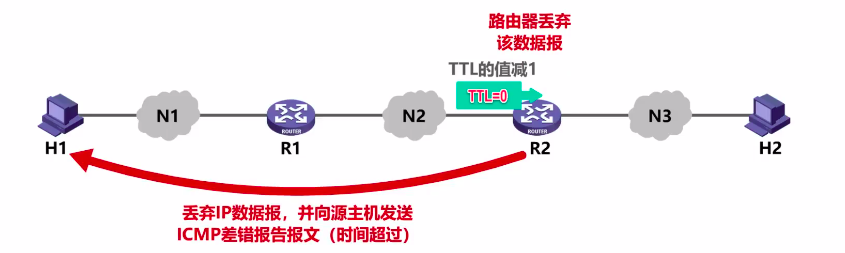

    （三）时间超过
    1、当路由器收到一个目的IP地址不是自己的IP数据报，会将其生存时间TTL字段的值减1.
    2、当终点在预先规定的时间内不能收到一个数据报的全部数据报片时，就把已收到的数据报片全部都丢弃，也会向源点发送时间超过报文。

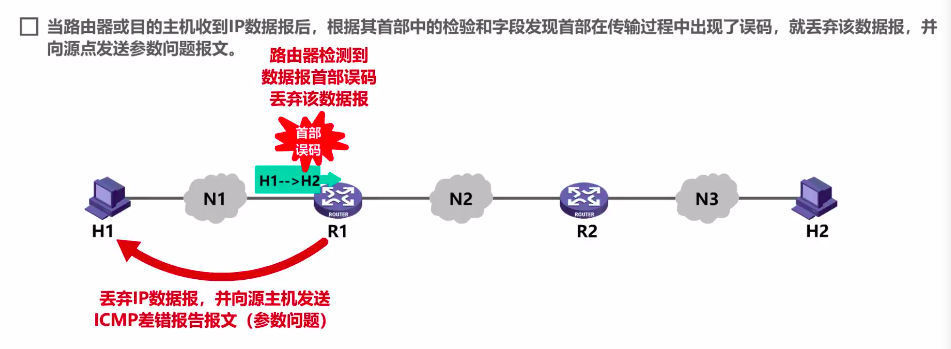

    （四）参数问题
    1、当路由器或目的主机收到IP数据报后，根据其首部的检验和字段发现首部在传输过程中出现了误码，就丢弃该数据报，并向源点发送参数问题报文。

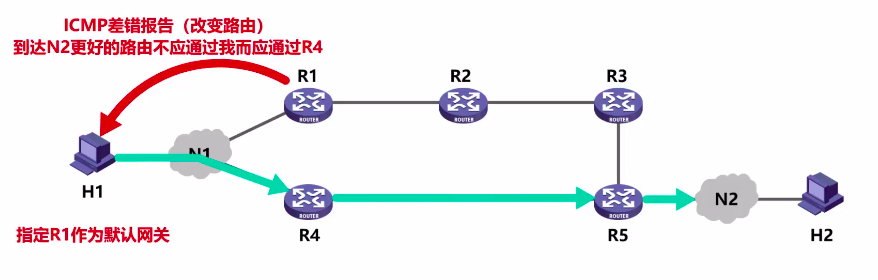

    （五）改变路由（重定向）
    1、路由器把改变路由报文发送给主机，让住据知道下次应将数据报发送给另外的路由器（可通过更好的路由）。
    三、不应发送ICMP差错报文的情况
    1、对ICMP差错报文不再发送ICMP差错报文
    2、对第一个分片的数据报片的所有后续数据报片都不发送ICMP差错报文
    3、对具有多播地址的数据报都不发送ICMP差错报文
    4、对特殊地址（如127.0.0.0或0.0.0.0）的数据报不发送ICMP差错报文

    四、常用的ICMP询问报文
    （一）回送请求和回答
    1、ICMP回送请求报文是由主机或路由器向一个特定的目的主机发出的询问
    2、收到此报文的主机必须给源主机或路由器哦发送ICMP回送回答报文
    3、这种询问报文用来测试目的站是否可达及了解其有关状态
    （二）时间戳请求和回答
    1、ICMP时间戳请求报文是某个主机或路由器回答当前的日期和时间
    2、在ICMP时间戳回答报文中有一个32位的字段，其中写入的整数代表从1900年1月1日起到当前时刻一共有多少秒
    3、这种询问报文用来进行时钟同步和测量时间

    五、ICMP应用举例
    （一）分组网间探测ping
    1、用来测试主机或路由器间的联通性
    2、应用层直接使用网际层的ICMP（没有通过运输层的TCP或UDP）
    3、使用ICMP回送请求和回答报文
    （二）跟踪路由
    1、用来测试IP数据报从源主机到目的主机要经过哪些路由器
    2、Windows版本
    （1）tracert命令
    （2）应用层直接使用网际层ICMP
    （3）使用了ICMP回送请求和回答报文以及差错报告报文
    3、UNIX版本
    （1）traceroute命令
    （2）在运输层使用UDP协议
    （3）仅使用ICMP差错报告报文
