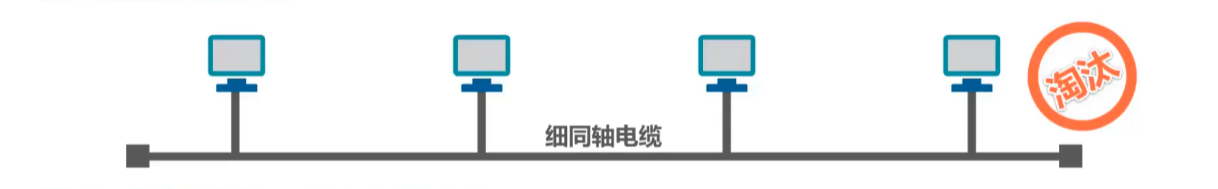

一、早期的总线型以太网

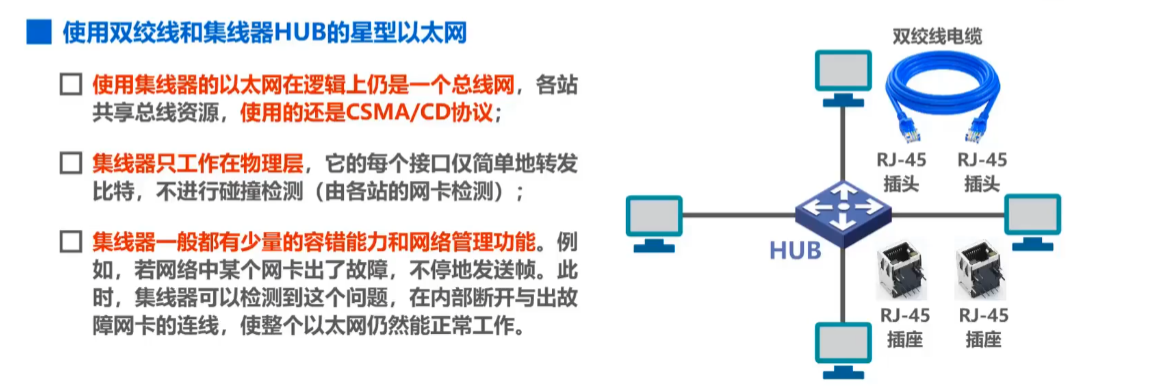

    二、使用双绞线和集线器HUB的星型以太网
    1、使用集线器的以太网在逻辑上仍然是一个总线网，各站共享总线资源，使用的还是CSMA/CD协议
    2、集线器只工作在物理层，它的每个接口只简单地转发比特，不进行碰撞检测（由各站的网卡检测）
    3、集线器一般都有少量的容错能力和网络管理功能。

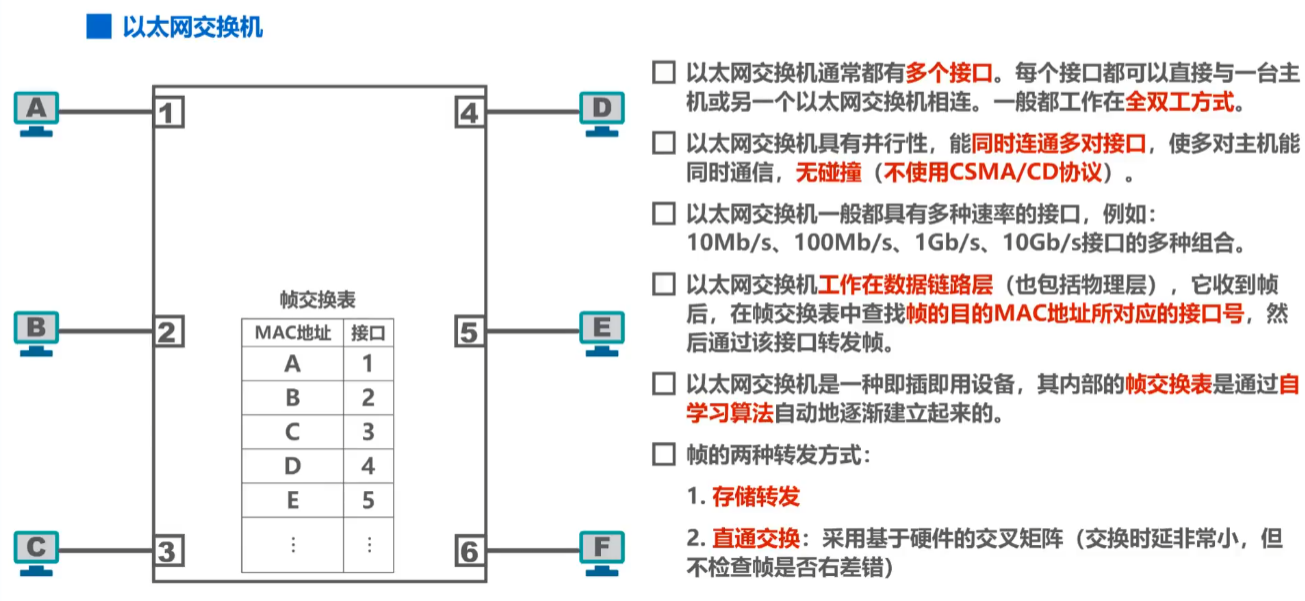

    三、以太网交换机
    1、以太网交换机通常都有多个接口，每个接口都可以直接与一台主机或另一个以太网交换机相连，一般都工作在全双工方式

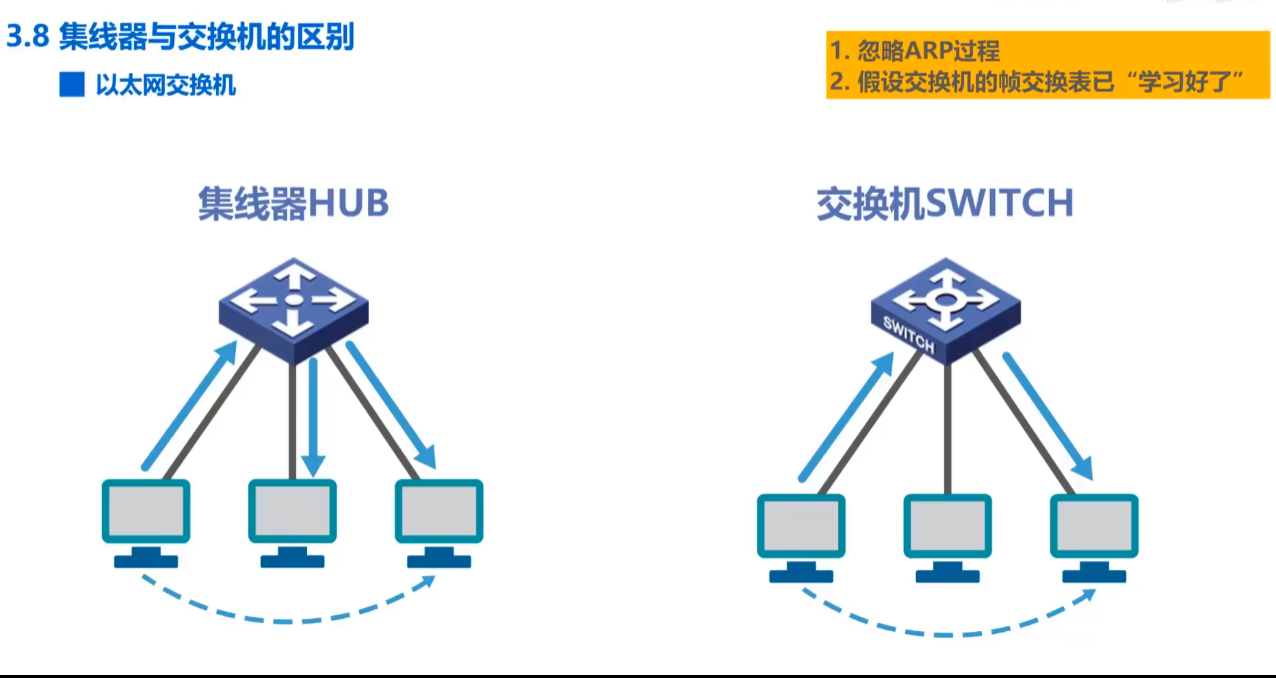

    2、以太网交换机具有并行性，能同时连通多对接口，使多对主机能同时通信，无碰撞（不使用CSMA/CD协议）
    3、以太网交换机一般都具有多种速率的接口
    4、以太网交换机工作在数据链路层（也包括物理层），它收到帧后，在帧交换表中查找帧的目的MAC地址所对应的接口号，然后通过该接口转发帧
    5、以太网交换机是一种即插即用的设备，其内部的帧交换表是通过自学算法自动的逐渐建立起来的
    6、帧的两种转发方式
    （1）存储转发
    （2）直通交换：采用基于硬件的交叉矩阵（交换时延非常小，但是不检查帧是否有差错）

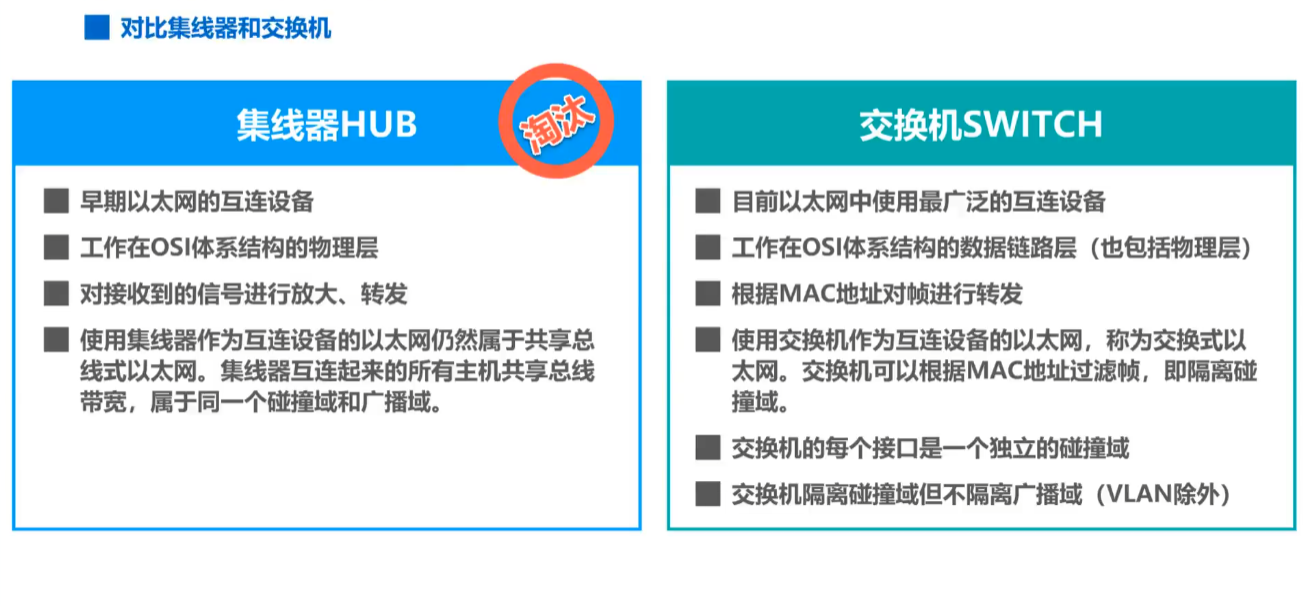

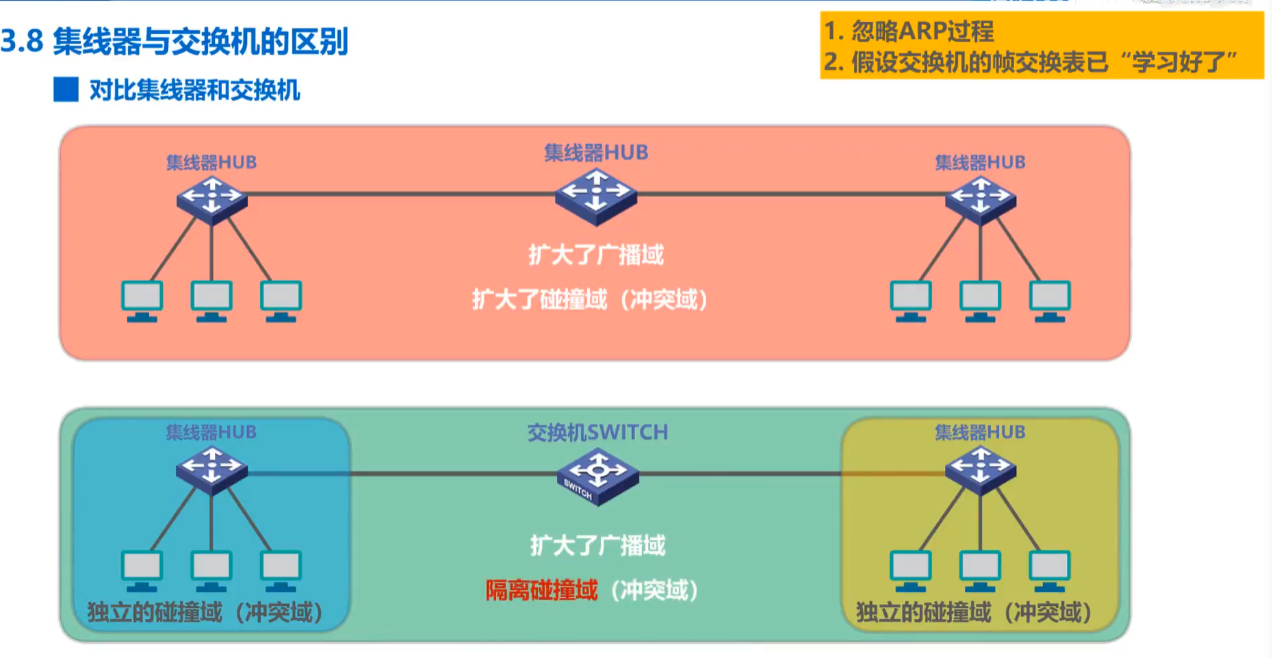

    四、对比集线器和交换机
    （一）集线器
    1、扩大了广播域
    2、扩大了碰撞域
    （二）交换机
    1、扩大了广播域
    2、隔离碰撞域（冲突域）
