2.1 物理层

一、物理层的基本概念
1、物理层考虑的是怎样才能连接各种计算机的传输媒体上传输数据比特流
2、物理层为数据链路层屏蔽了各种传输媒体的差异，使数据链路层只需要考虑如何完成本层的协议和服务，而不必老驴网络具体传输媒体是什么

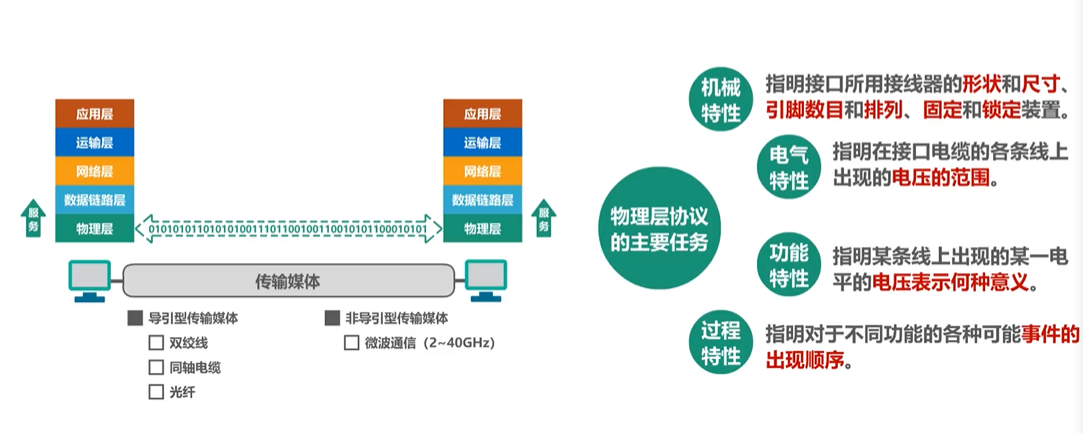

（一）物理层协议的主要任务
1、机械特性，指明接口所用接线器的形状和尺寸、引脚数目和排列、固定和锁定装置
2、电气特性，指明在接口电缆的各条线上出现的电压的范围
3、功能特性，指明某条线上出现的某一电平的电压表示何种意义
4、指明对于不同功能的各种可能事件的出现顺序

二、物理层下的传输媒体
（一）导引型传输媒体
1、同轴电缆
2、双绞线
3、光纤
4、电力线
（二）非导引型传输媒体
1、无线电波
2、微波
3、红外线
4、可见光

三、传输方式
1、串行传输
2、并行传输
3、同步传输
4、异步传输
5、单向通信（单工）
6、双向交替通信（半双工）
7、双向同时通信（全双工）

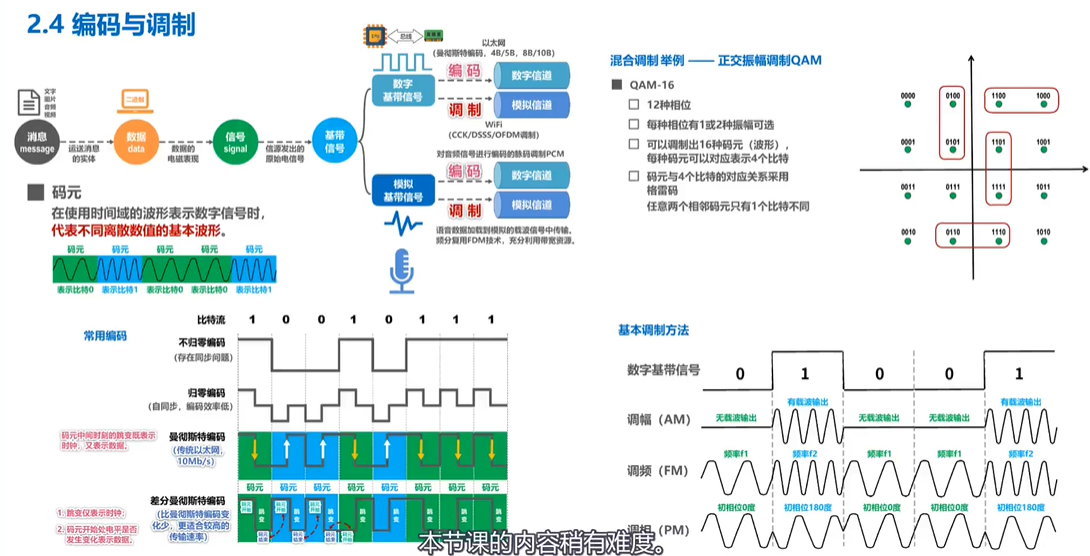

四、编码与调制
1、码元，在使用时间域的波形表示数字信号时，代表不同离散数值的基本波形
2、正交振幅调制QAM-16
（1）有12种相位
（2）每种相位有1或2种振幅可选
（3）可以调制出16种码元（波形），每种码元可以对应表示4个比特
（4）码元与4个比特的对应关系采用格雷码，任意两个相邻码元只有1个比特不同

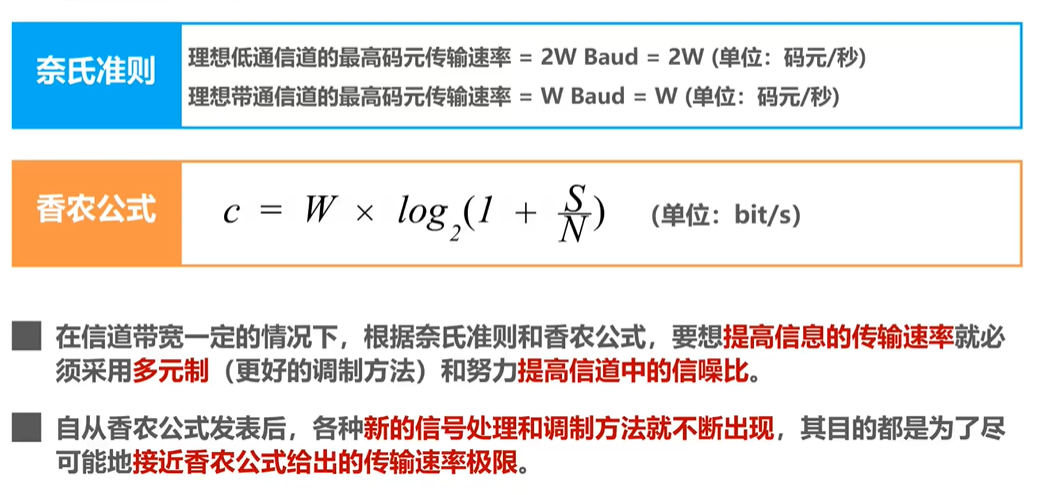

五、信道的极限容量

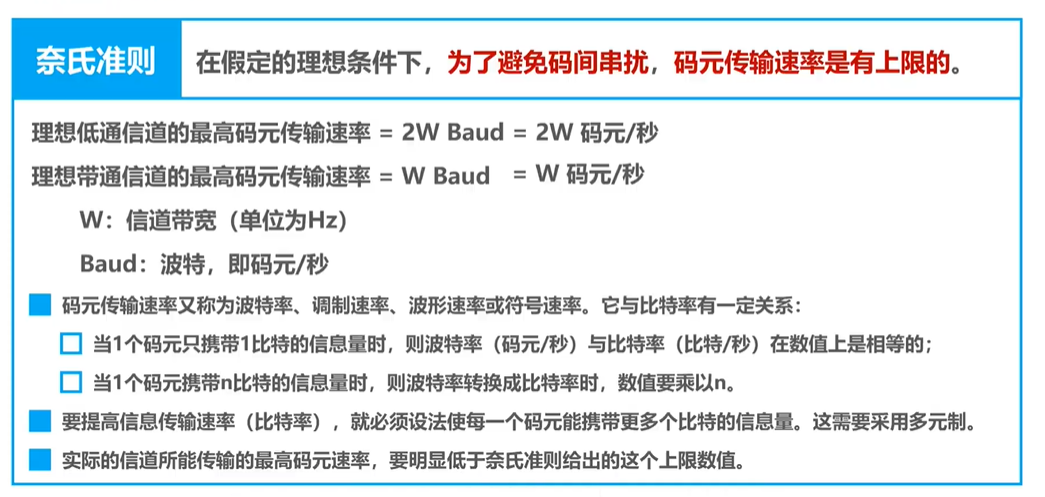

（一）奈氏准则
在假定的理想条件下，为了避免码间串扰，码元传输速率是有上限的

（二）香农公式
