mermaid绘制时序图

时序图是一种表现交互过程的图示，主要展示各个参与者之间是如何交互的，以及交互的顺序是怎样的。它的主要构成元素有：

参与者

传统时序图概念中参与者有角色和类对象之分，但这里我们不做此区分，用参与者表示一切参与交互的事物，可以是人、类对象、系统等形式。中间竖直的线段从上至下表示时间的流逝。

画法：

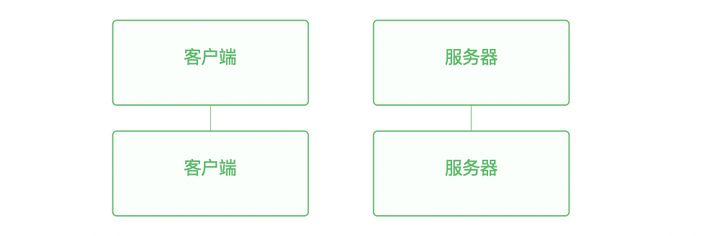

sequenceDiagram
    participant 客户端
    participant 服务器

sequenceDiagram 为每幅时序图的固定开头> participant <参与者名称> 声明参与者，语句次序即为参与者横向排列次序

消息

交互时一方对另一方的操作（比如接口调用）或传递出的信息。用单向箭头来表示——实线代表主动发出消息；虚线代表响应；末尾带「X」代表异步消息，无需等待回应。

画法：

sequenceDiagram
    participant 老板A
    participant 员工A
    老板A ->> 员工A : “在这里我们都是兄弟！”
    老板A -x 员工A : 画个饼
    员工A -->> 老板A : 鼓掌

消息语句格式为：> <参与者> <箭头> <参与者> : <描述文本>。其中 > <箭头>的写法有：> ->> 显示为实线箭头（主动发出消息）> -->>显示为虚线箭头（响应）> -x显示为末尾带「X」的实线箭头（异步消息）

注：> participant <参与者名称> 这句可以省略，省略后参与者横向排列的次序，由消息语句中其出现的次序决定。如后续示例所示。

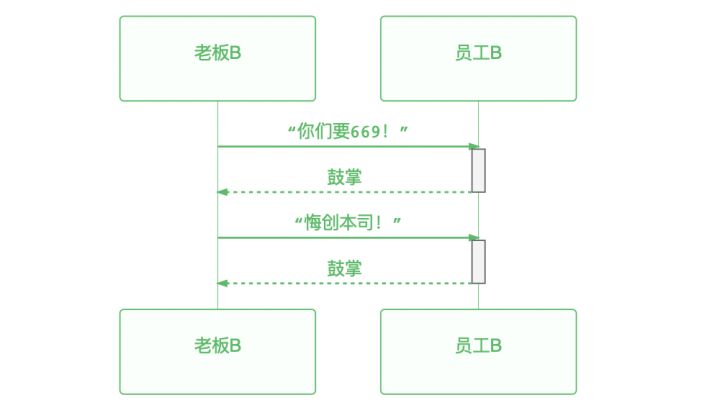

激活框

从消息接收方的时间线上标记一小段时间，表示对消息进行处理的时间间隔。

画法如下，注意体会箭头符号后的 + 和 - 的使用方法和效果，它们相当于激活框的开关：

sequenceDiagram
    老板B ->> + 员工B : “你们要669！”
    员工B -->> - 老板B : 鼓掌
    老板B ->> + 员工B : “悔创本司！”
    员工B -->> - 老板B : 鼓掌

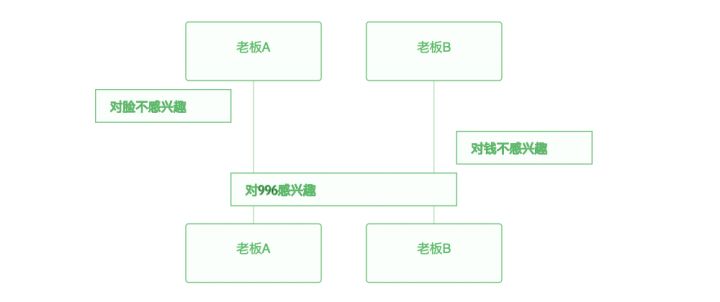

注解

画法：

sequenceDiagram
    Note left of 老板A : 对脸不感兴趣
    Note right of 老板B : 对钱不感兴趣
    Note over 老板A,老板B : 对996感兴趣

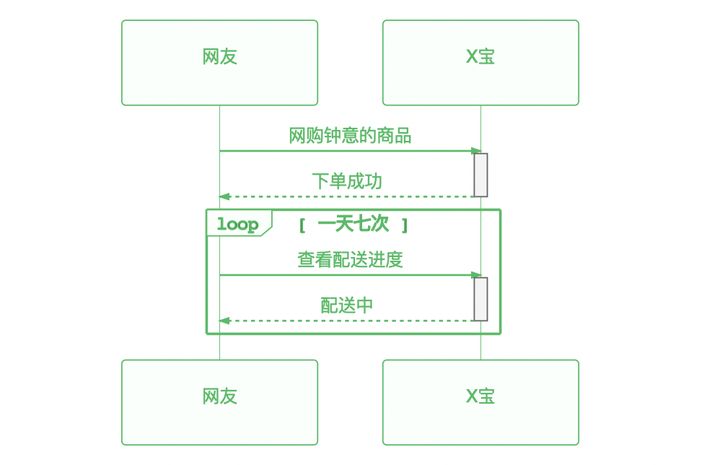

循环（loop）

在条件满足时，重复发出消息序列。相当于编程语言中的 while 语句。

画法：

sequenceDiagram
    网友 ->> + X宝 : 网购钟意的商品
    X宝 -->> - 网友 : 下单成功
    loop 一天七次
        网友 ->> + X宝 : 查看配送进度
        X宝 -->> - 网友 : 配送中
    end

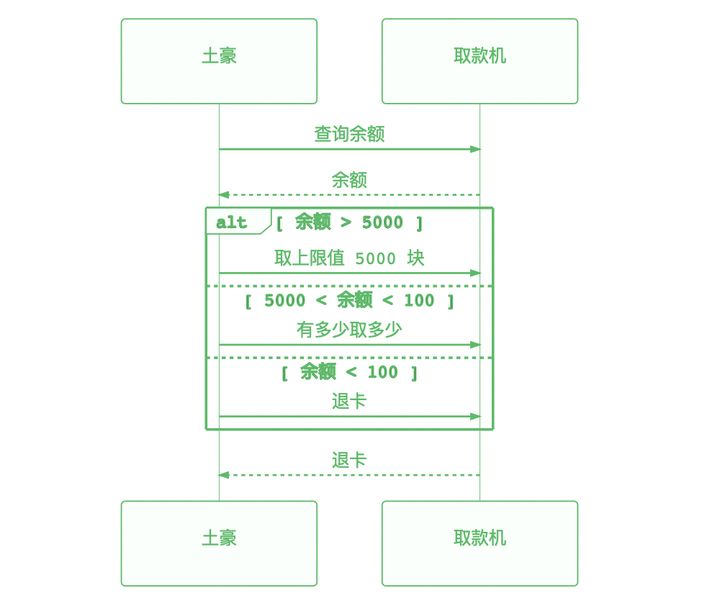

选择（alt）

在多个条件中作出判断，每个条件将对应不同的消息序列。相当于 if 及 else if 语句。

画法：

sequenceDiagram
    土豪 ->> 取款机 : 查询余额
    取款机 -->> 土豪 : 余额
    alt 余额 > 5000
        土豪 ->> 取款机 : 取上限值 5000 块
    else 5000 < 余额 < 100
        土豪 ->> 取款机 : 有多少取多少
    else 余额 < 100
        土豪 ->> 取款机 : 退卡
    end
    取款机 -->> 土豪 : 退卡

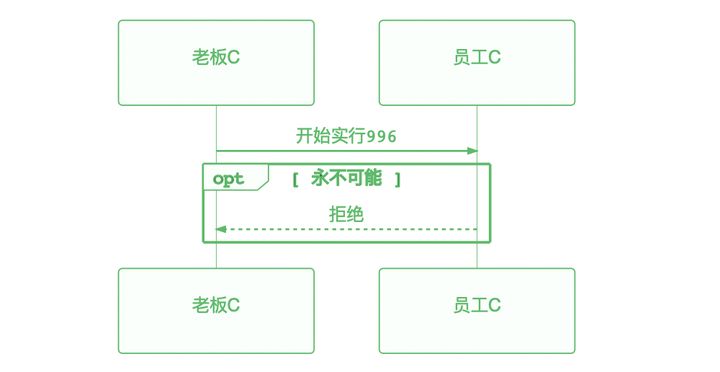

可选（opt）

在某条件满足时执行消息序列，否则不执行。相当于单个分支的 if 语句。

画法：

sequenceDiagram
    老板C ->> 员工C : 开始实行996
    opt 永不可能
        员工C -->> 老板C : 拒绝
    end

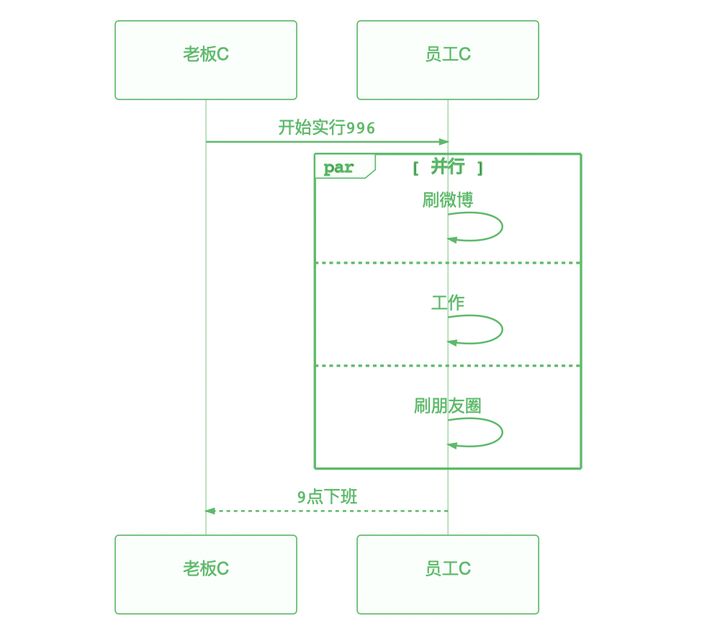

并行（Par）

将消息序列分成多个片段，这些片段并行执行。

画法：

sequenceDiagram
    老板C ->> 员工C : 开始实行996
    par 并行
        员工C ->> 员工C : 刷微博
    and
        员工C ->> 员工C : 工作
    and
        员工C ->> 员工C : 刷朋友圈
    end
    员工C -->> 老板C : 9点下班
