mermaid绘制流程图

Graph

关键字graph表示一个流程图的开始，同时需要指定该图的方向。例如

graph LR
 A –> B

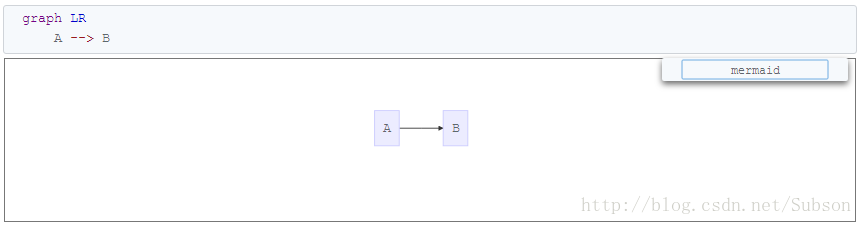

表示如下一个从左到右的图。

流程图的定义仅由graph开始，但是方向的定义不止一种。

TB（ top bottom）表示从上到下
BT（bottom top）表示从下到上
RL（right left）表示从右到左
LR（left right）表示从左到右
TD与TB一样表示从上到下

节点

有以下几种节点和形状：

默认节点 A
文本节点 B[bname]
圆角节点 C(cname)
圆形节点 D((dname))
非对称节点 E>ename]
菱形节点 F{fname}

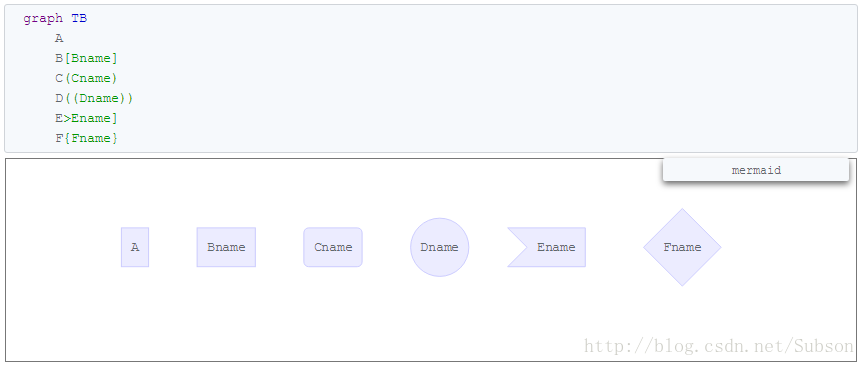

以上大写字母表示节点，name表示它的名字，如下图。默认节点的A同时表示该节点和它的名字，例如上图的A和B。

连线

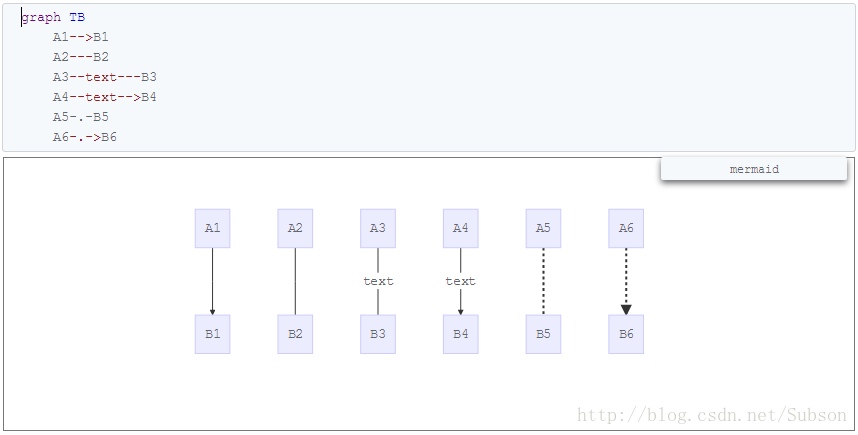

节点间的连接线有多种形状，而且可以在连接线中加入标签：

箭头连接 A1–>B1
开放连接 A2—B2
标签连接 A3–text—B3 或者 A3—|text|B3
箭头标签连接 A4–text –>B4 或者 A4–>|text|B4
虚线开放连接 A5.-B5 或者 A5-.-B5 或者 A5..-B5
虚线箭头连接 A6.->B6 或者 A6-.->B6

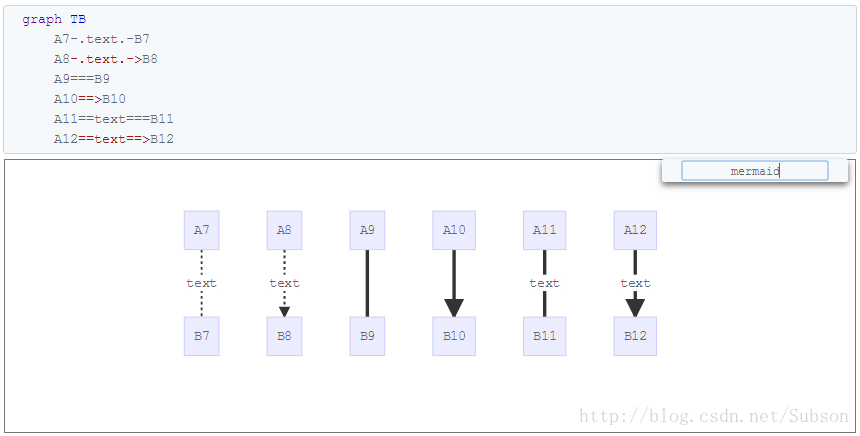

标签虚线连接 A7-.text.-B7
标签虚线箭头连接 A8-.text.->B8
粗线开放连接 A9===B9
粗线箭头连接 A10==>B10
标签粗线开放连接 A11==text===B11
标签粗线箭头连接 A12==text==>B12

例子

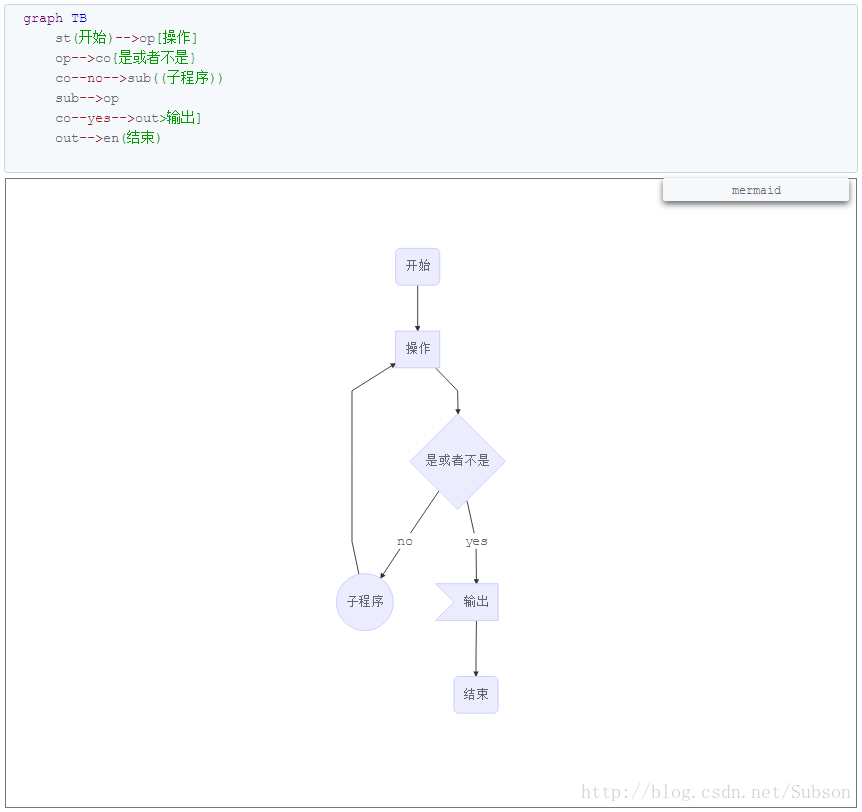

Markdown里面的流程图中的使用flow画的第一个流程图，同样可以使用mermaid来画，如下图：
