注：本文档基于flink最新稳定版1.9.0

简介

Queryable State API主要作用是将flink管理的键控状态暴露给外部，并允许用户从flink外部查询作业的状态。某些情况下，可查询状态消除了对外部系统（例如键值存储）的分布式操作/事务的需要，这通常是实践中的瓶颈。最后，可查询状态可以为实时作业的调试提供便利。
注意：可查询状态的客户端API当前处于不断发展的状态，并且不保证所提供接口的稳定性。在即将推出的Flink版本中，客户端可能会发生重大的API更改。查询状态对象时，无需任何同步或复制即可从并发线程访问该对象。这是一种设计选择，因为上述任何一种都会导致增加的作业延迟，我们希望避免这种情况。状态后端使用Java堆空间的状态，例如MemoryStateBackend或FsStateBackend在检索值时不能与副本一起使用，而是直接引用存储的值，读取 - 修改 - 写入模式是不安全的，并且可能导致可查询状态服务器由于并发修改而失败。 RocksDBStateBackend可以避免这些问题。

理论背景

有状态的flink job由operator组成，通常是一个或多个source operator，一些实际处理的operator以及一个或多个sink operator。每个operator在任务中并行运行，并且可以使用不同类型的状态。operator可以具有零个，一个或多个“operator状态”，这些状态被组织为以operator任务为范围的列表。如果将operator应用于keyed stream，它还可以具有零个，一个或多个“键控状态”，它们的作用域范围是从每个已处理记录中提取的键。你可以将键控状态视为分布式键-值映射。
如下图所示，Flink job MyApp，该job由Src、Proc、Snk三个operator组成，Src有一个operator state，Proc有一个operator state和两个keyed state，Snk是无状态的。

MyApp的保存点或检查点由所有状态的数据组成，这些数据的组织方式可以恢复每个任务的状态。我们可以用如下思维模型，将每个任务状态的数据映射到数据集或表中。 实际上，我们可以将保存点视为数据库。 每个运算符（由其UID标识）代表一个名称Namespace。 operator的每个operator state都通过一个列映射到名称空间中的专用表，该列包含所有任务的状态数据。 operator的所有键状态都映射到一个表，该表由用于键的列和用于每个键状态的一列组成。 下图显示了MyApp的保存点如何映射到数据库。


服务架构

queryable State.png

可查询状态由以下三个组件组成：

  • QueryableStateClient: 客户端。运行在外部系统。提交查询请求并接收最终返回的结果。
  • QueryableStateClientProxy: 客户端代理。运行在每个TaskManager上。接收客户端的请求，找到Key对应的TaskManager，然后将请求转发给具体的查询服务，并负责最终向客户端返回结果。
  • QueryableStateServer: 查询服务。运行在每个TaskManager上。处理来自客户端代理的请求并返回结果。

激活Queryable State服务

可查询状态在flink发行版中并非是默认开启的，所有需要相应的配置才能启用。

Flink on Yarn/Flink Standalone

  1. 添加依赖

    1. cp ${FLINK_HOME}/opt/flink-queryable-state-runtime_2.11-1.9.0.jar  ${FLINK_HOME}/lib/

  2. 启用Queryable State服务

在${FLINK_HOME}/conf/flink-conf.yaml中设置queryable-state.enable: true

  1. 验证服务启动状态

查看TaskManager日志，在日志中见到如下内容，则表示可查询状态启用成功

  1. Started Queryable State Server @ /x.x.x.x:9067.
  2. Started Queryable State Proxy Server @ /x.x.x.x:9069

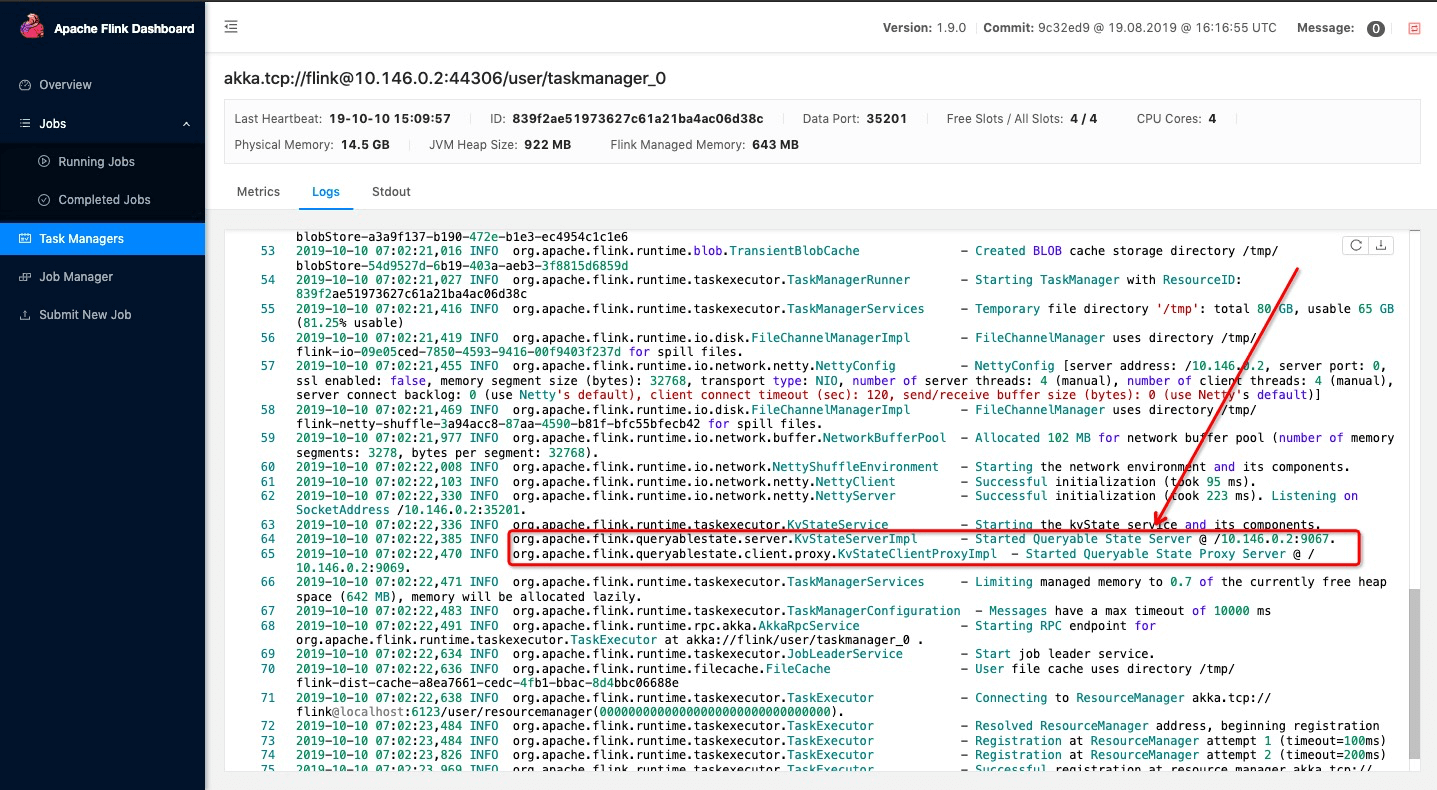

启动flink后，可以访问flink web UI查看TaskManager日志，如

Flink on Idea

  1. 添加依赖

    1. <dependency>
    2.  <groupId>org.apache.flink</groupId>
    3.  <artifactId>flink-queryable-state-runtime_2.11</artifactId>
    4.  <version>1.9.0</version>
    5. </dependency>

  2. 获取启用Queryable State服务的StreamEnvironment

  1. Configuration config = new Configuration();
  2. config.setInteger(ConfigOptions.key("rest.port").defaultValue(8081),8081);
  3. config.setBoolean(ConfigConstants.LOCAL_START_WEBSERVER, true);
  4. //启用Queryable State服务
  5. config.setBoolean(QueryableStateOptions.ENABLE_QUERYABLE_STATE_PROXY_SERVER, true);
  6. StreamExecutionEnvironment env = StreamExecutionEnvironment.createLocalEnvironmentWithWebUI(config);
  7. ...
  8. env.execute("JobName");
  1. 验证服务启动状态

flink在Idea环境运行时会启动一个mini cluster。打开INFO日志，查找如下日志：

  1. Started Queryable State Server @ /127.0.0.1:9067.
  2. Started Queryable State Proxy Server @ /127.0.0.1:9069

如果有相关日志，则表示该flink job可查询状态启用成功。

使状态可查询

通过以上设置，已在Flink集群上激活了可查询状态服务，除此之外，还需要在代码中暴露具体的可查询状态。有两种方式:

  • 将DataStream转换为QueryableStateStream。如将KeyedStream转换QueryableStateStream，即可设定KeyedStream中所有Key的State可查。
  • 通过状态描述StateDescriptor的setQueryable(String queryableStateName)方法，可设定某个Key的State可查。

相关依赖

  • server端依赖

    1. <dependency>
    2.   <groupId>org.apache.flink</groupId>
    3.   <artifactId>flink-core</artifactId>
    4.   <version>${flink.version}</version>
    5. </dependency>
    6. <dependency>
    7.   <groupId>org.apache.flink</groupId>
    8.   <artifactId>flink-streaming-java_2.11</artifactId>
    9.   <version>${flink.version}</version>
    10. </dependency>
    11. <dependency>
    12.   <groupId>org.apache.flink</groupId>
    13.   <artifactId>flink-runtime-web_2.11</artifactId>
    14.   <version>${flink.version}</version>
    15. </dependency>
    16. <dependency>
    17.   <groupId>org.apache.flink</groupId>
    18.   <artifactId>flink-queryable-state-runtime_2.11</artifactId>
    19.   <version>${flink.version}</version>
    20. </dependency>

  • client端依赖

  1. <dependency>
  2.     <groupId>org.apache.flink</groupId>
  3.     <artifactId>flink-queryable-state-client-java</artifactId>
  4.     <version>1.9.0</version>
  5. </dependency>

QueryableStateStream

  • Server端（Flink job）
  1. package com.flink.state.queryable;
  3. import org.apache.flink.api.common.functions.FlatMapFunction;
  4. import org.apache.flink.api.java.tuple.Tuple2;
  5. import org.apache.flink.configuration.ConfigConstants;
  6. import org.apache.flink.configuration.ConfigOptions;
  7. import org.apache.flink.configuration.Configuration;
  8. import org.apache.flink.configuration.QueryableStateOptions;
  9. import org.apache.flink.streaming.api.CheckpointingMode;
  10. import org.apache.flink.streaming.api.datastream.DataStream;
  11. import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
  12. import org.apache.flink.util.Collector;
  14. /**
  15.  * @author : 恋晨
  16.  * Date  : 2019/10/9 2:40 PM
  17.  * 功能  :  Flink 可查询状态示例job
  18.  *         使用将DataStream转换为QueryableStateStream使得状态可查询
  19.  */
  20. public class WordCountOnSetStream {
  21.     public static void main(String[] args) throws Exception{
  23.         final String hostname = "localhost";
  24.         final int port = 9000;
  26.         Configuration config = new Configuration();
  27.         config.setInteger(ConfigOptions.key("rest.port").defaultValue(8081),8081);
  28.         config.setBoolean(ConfigConstants.LOCAL_START_WEBSERVER, true);
  29.         /**启用Queryable State服务*/
  30.         config.setBoolean(QueryableStateOptions.ENABLE_QUERYABLE_STATE_PROXY_SERVER, true);
  31.         final StreamExecutionEnvironment env = StreamExecutionEnvironment.createLocalEnvironmentWithWebUI(config);
  33.         env.setParallelism(1);
  34.         env.enableCheckpointing(1000 , CheckpointingMode.AT_LEAST_ONCE);
  35.         env.getCheckpointConfig().setMinPauseBetweenCheckpoints(30000);
  38.         DataStream<String> text = env.socketTextStream(hostname, port, "\n");
  40.         DataStream<Tuple2<String , Long>> windowCounts = text
  41.                 .flatMap(new FlatMapFunction<String, Tuple2<String, Long>>() {
  42.                     @Override
  43.                     public void flatMap(String value, Collector<Tuple2<String, Long>> out) throws Exception {
  44.                         out.collect(new Tuple2<String,Long>(value ,1L));
  45.                     }
  46.                 })
  47.                 .keyBy(0)
  48.                 .sum(1);
  50.         windowCounts.print();
  53.         windowCounts.keyBy(0).asQueryableState("QueryableState_WordCount");
  56.         env.execute("Socket Window WordCount");
  57.     }
  60. }

运行该job，访问flink web UI链接
可以查看该任务的jobID、DAG等等信息。

  • Client端 ```java package com.flink.state.queryable;

import org.apache.flink.api.common.JobID; import org.apache.flink.api.common.state.ValueState; import org.apache.flink.api.common.state.ValueStateDescriptor; import org.apache.flink.api.common.typeinfo.BasicTypeInfo; import org.apache.flink.api.common.typeinfo.TypeHint; import org.apache.flink.api.common.typeinfo.TypeInformation; import org.apache.flink.api.java.tuple.Tuple2; import org.apache.flink.queryablestate.client.QueryableStateClient;

import java.util.concurrent.CompletableFuture;

/**

  • @author : 恋晨
  • Date : 2019/10/9 4:05 PM

  • 功能 : 状态查询客户端示例 */ public class QueryClient {

    public static void main(String[] args) throws Exception{

    1.  final JobID jobID = JobID.fromHexString("5dc4c2765c46664e0c121855baf2dda8");
    2.  final String hostname = "localhost";
    3.  final int port = 9069;
    5.  QueryableStateClient client = new QueryableStateClient(hostname , port);
    7.  ValueStateDescriptor<Tuple2<String, Long>> descriptor =
    8.          new ValueStateDescriptor<>(
    9.                  "QueryableState_WordCount",
    10.                  TypeInformation.of(new TypeHint<Tuple2<String, Long>>() {}));
    11.  final String key = "hello";
    13.  CompletableFuture<ValueState<Tuple2<String , Long>>> completableFuture =
    14.          client.getKvState(
    15.                  jobID,
    16.                  "QueryableState_WordCount",
    17.                  key,
    18.                  BasicTypeInfo.STRING_TYPE_INFO,
    19.                  descriptor
    20.          );
    21.  System.out.println(completableFuture.get().value());

    } } ```

    setQueryable

  • Server端(flink job)
  1. package com.flink.state.queryable;
  3. import org.apache.flink.api.common.functions.FlatMapFunction;
  4. import org.apache.flink.api.common.functions.RichFlatMapFunction;
  5. import org.apache.flink.api.common.state.ValueState;
  6. import org.apache.flink.api.common.state.ValueStateDescriptor;
  7. import org.apache.flink.api.common.typeinfo.Types;
  8. import org.apache.flink.api.java.tuple.Tuple2;
  9. import org.apache.flink.configuration.ConfigConstants;
  10. import org.apache.flink.configuration.ConfigOptions;
  11. import org.apache.flink.configuration.Configuration;
  12. import org.apache.flink.configuration.QueryableStateOptions;
  13. import org.apache.flink.streaming.api.CheckpointingMode;
  14. import org.apache.flink.streaming.api.datastream.DataStream;
  15. import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
  16. import org.apache.flink.util.Collector;
  17. import org.slf4j.Logger;
  18. import org.slf4j.LoggerFactory;
  20. /**
  21.  * @author : 恋晨
  22.  * Date  : 2019/10/10 10:49 AM
  23.  * 功能  :  flink 可查询状态示例程序
  24.  *         通过对state setQueryable实现状态可查询
  25.  */
  26. public class WordCountSetQueryable {
  28.     final static Logger log = LoggerFactory.getLogger("WordCountSetQueryable");
  30.     public static void main(String[] args) throws Exception{
  32.         final String hostname = "localhost";
  33.         final int port = 9009;
  35.         Configuration config = new Configuration();
  36.         config.setInteger(ConfigOptions.key("rest.port").defaultValue(8081),8081);
  37.         config.setBoolean(ConfigConstants.LOCAL_START_WEBSERVER, true);
  38.         /**启用Queryable State服务*/
  39.         config.setBoolean(QueryableStateOptions.ENABLE_QUERYABLE_STATE_PROXY_SERVER, true);
  40.         final StreamExecutionEnvironment env = StreamExecutionEnvironment.createLocalEnvironmentWithWebUI(config);
  42.         env.setParallelism(1);
  43.         env.enableCheckpointing(1000 , CheckpointingMode.AT_LEAST_ONCE);
  44.         env.getCheckpointConfig().setMinPauseBetweenCheckpoints(30000);
  47.         DataStream<String> text = env.socketTextStream(hostname, port, "\n");
  49.         DataStream<Tuple2<String , Long>> windowCounts = text
  50.                 .flatMap(new FlatMapFunction<String, Tuple2<String, Long>>() {
  51.                     @Override
  52.                     public void flatMap(String value, Collector<Tuple2<String, Long>> out) throws Exception {
  53.                         out.collect(new Tuple2<String,Long>(value ,1L));
  54.                     }
  55.                 })
  56.                 .keyBy(0)
  57.                 .flatMap(new RichFlatMapFunction<Tuple2<String, Long>, Tuple2<String, Long>>() {
  58.                     public  transient ValueState<Tuple2<String,Long>> countState;
  60.                     @Override
  61.                     public void open(Configuration parameters) throws Exception {
  62.                         ValueStateDescriptor<Tuple2<String,Long>> valueStateDescriptor =
  63.                                 new ValueStateDescriptor<Tuple2<String, Long>>(
  64.                                         "QueryableState_WordCount_state",
  65.                                         Types.TUPLE(Types.STRING , Types.LONG),
  66.                                         new Tuple2<>(null , 0L)
  67.                                 );
  69.                         /**通过ValueStateDescriptor.setQueryable 开放此状态*/
  70.                         valueStateDescriptor.setQueryable("QueryableState_WordCount");
  71.                         countState = getRuntimeContext().getState(valueStateDescriptor);
  74.                     }
  76.                     @Override
  77.                     public void flatMap(Tuple2<String, Long> value, Collector<Tuple2<String, Long>> out) throws Exception {
  79.                         Tuple2<String,Long> currentState = countState.value();
  80.                         if(currentState.f0 == null){
  81.                             currentState.f0 = value.f0;
  82.                         }
  84.                         currentState.f1 += value.f1;
  86.                         countState.update(currentState);
  88.                         log.info(currentState.toString());
  90.                         out.collect(currentState);
  92.                     }
  93.                 });
  95.         windowCounts.print();
  98.         env.execute("Socket Window WordCount");
  99.     }
  101. }
  • Client端
  1. package com.flink.state.queryable;
  3. import org.apache.flink.api.common.JobID;
  4. import org.apache.flink.api.common.state.ValueState;
  5. import org.apache.flink.api.common.state.ValueStateDescriptor;
  6. import org.apache.flink.api.common.typeinfo.BasicTypeInfo;
  7. import org.apache.flink.api.common.typeinfo.TypeHint;
  8. import org.apache.flink.api.common.typeinfo.TypeInformation;
  9. import org.apache.flink.api.common.typeinfo.Types;
  10. import org.apache.flink.api.java.tuple.Tuple2;
  11. import org.apache.flink.queryablestate.client.QueryableStateClient;
  13. import java.util.concurrent.CompletableFuture;
  15. /**
  16.  * @author : 恋晨
  17.  * Date  : 2019/10/9 4:05 PM
  18.  * 功能  :    状态查询客户端示例
  19.  */
  20. public class QueryClient {
  22.     public static void main(String[] args) throws Exception{
  24.         final JobID jobID = JobID.fromHexString("722bf03f719a2e81587cc1cc3c684499");
  25.         final String hostname = "localhost";
  26.         final int port = 9069;
  28.         QueryableStateClient client = new QueryableStateClient(hostname , port);
  30.         ValueStateDescriptor<Tuple2<String,Long>> valueStateDescriptor =
  31.                 new ValueStateDescriptor<Tuple2<String, Long>>(
  32.                         "QueryableState_WordCount_state",
  33.                         Types.TUPLE(Types.STRING , Types.LONG)
  34.                 );
  35.         final String key = "hello";
  37.         CompletableFuture<ValueState<Tuple2<String , Long>>> completableFuture =
  38.                 client.getKvState(
  39.                         jobID,
  40.                         "QueryableState_WordCount",
  41.                         key,
  42.                         BasicTypeInfo.STRING_TYPE_INFO,
  43.                         valueStateDescriptor
  44.                 );
  45.         System.out.println(completableFuture.get().value());
  46.     }
  47. }

测试环境test run

  1. 将上述程序打包，并上传谷歌云；
  2. 运行nc -l 9000,发送Words；

  3. 提交job

    1. bin/flink run QueryableState.jar  -C com.flink.state.queryable.WordCountOnSetStream

    web UI如下：

  4. 使用telnet验证9069端口是否是通的；

  5. 本地IDE启动queryable Client查询状态数据；
