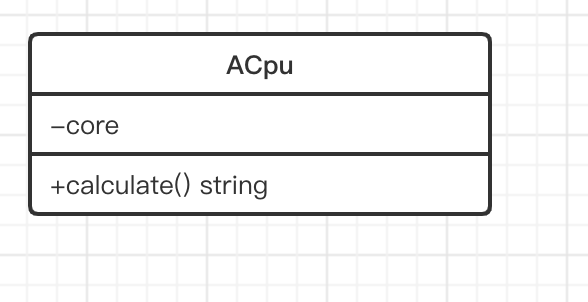

    类名：ACpu
    属性：core
    方法：calculate

    属性和方法的前缀
    +表示public
    -表示private
    #表示protected

    关系
    1、实现关系
    类实现接口，用空心三角箭头和虚线表示

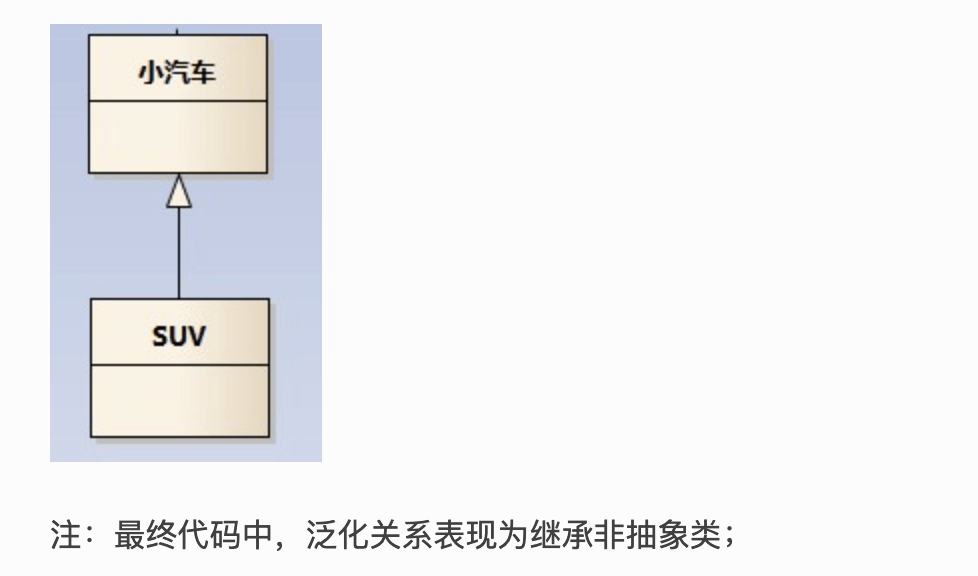

    2、继承关系（泛化关系）
    用空心三角箭头和实线表示

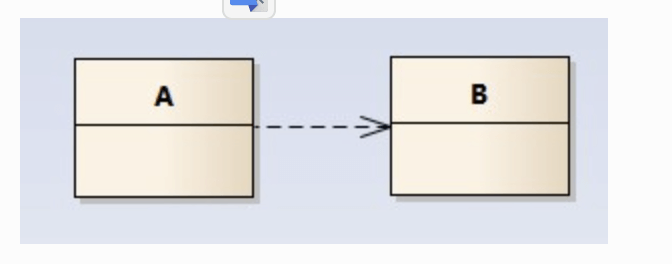

    3、依赖关系
    用一条带有箭头的虚线表示
    如下图表示A依赖于B；他描述一个对象在运行期间会用到另一个对象的关系；
    与关联关系不同的是，它是一种临时性的关系，通常在运行期间产生，并且随着运行时的变化； 依赖关系也可能发生变化；

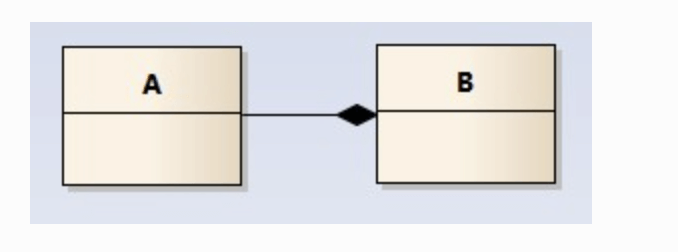

    4、组合关系
    实心菱形+箭头+直线表示
    A组成B

    组合关系是一种强依赖的特殊聚合关系，如果整体不存在了，则部分也不存在了；例如， 公司不存在了，部门也将不存在了；

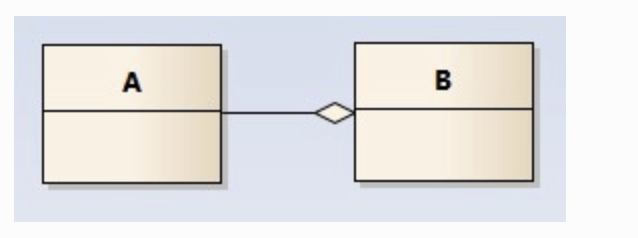

    5、聚合关系
    空心菱形+箭头+直线表示
    A聚合到B上
    聚合关系用于表示实体对象之间的关系，表示整体由部分构成的语义；例如一个部门由多个员工组成；
    与组合关系不同的是，整体和部分不是强依赖的，即使整体不存在了，部分仍然存在；例如， 部门撤销了，人员不会消失，他们依然存在；
