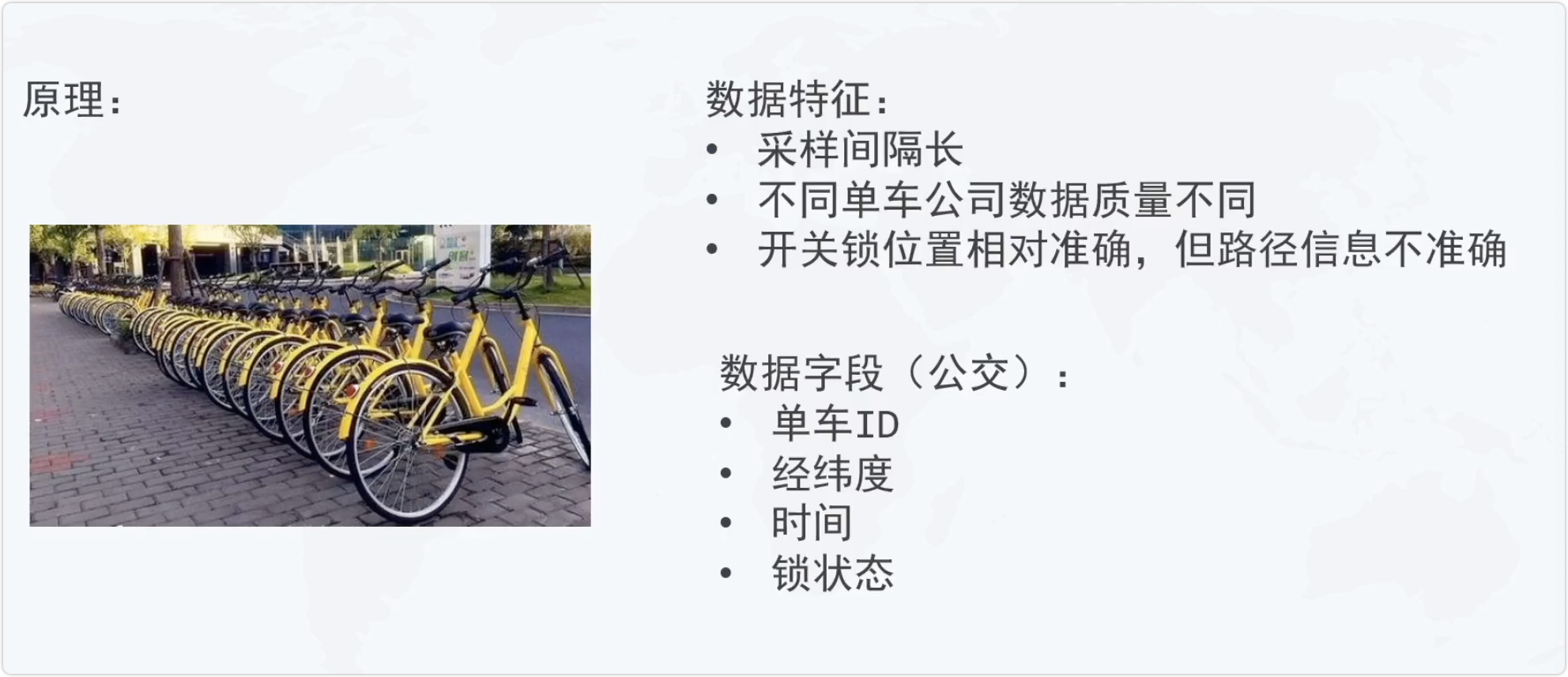

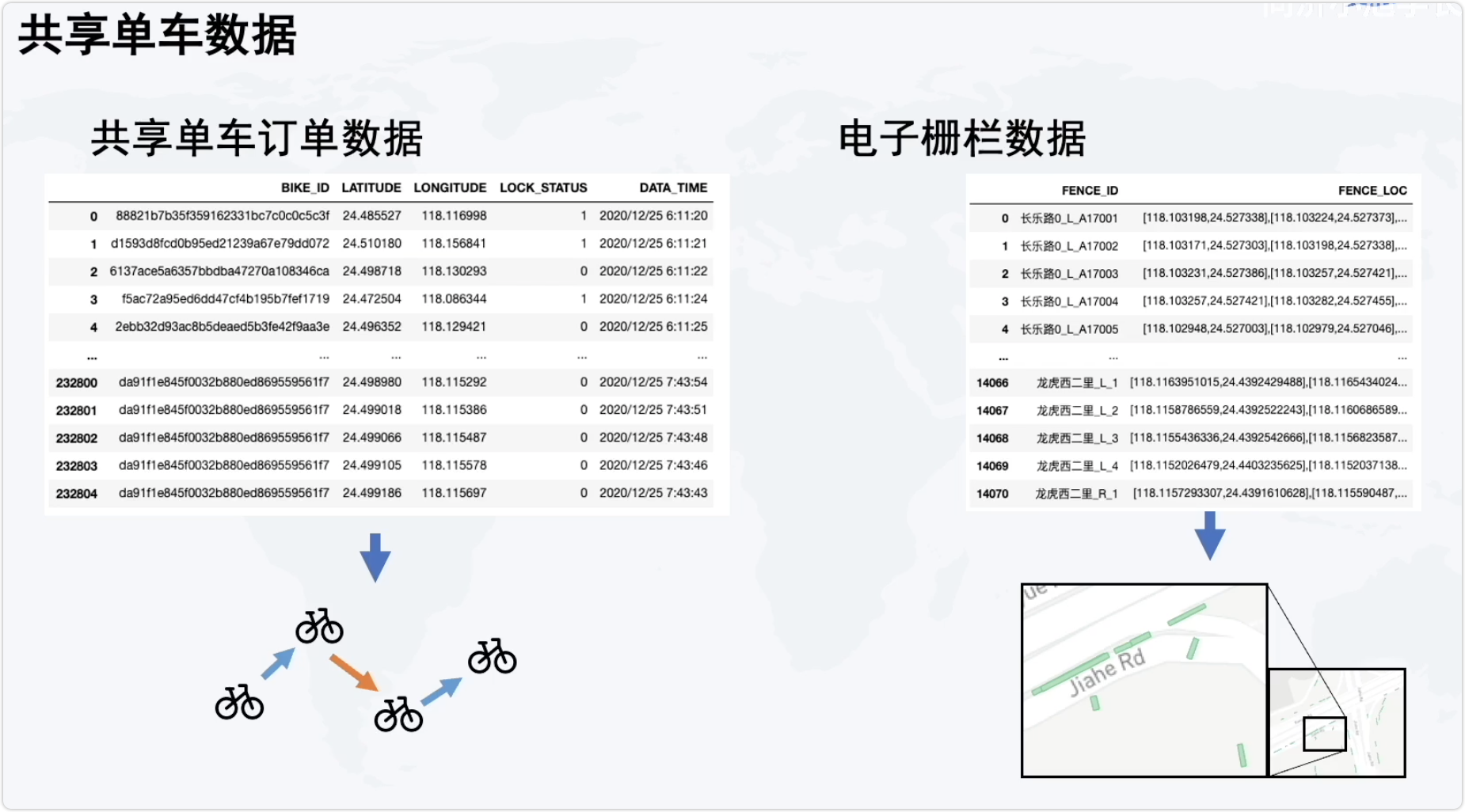

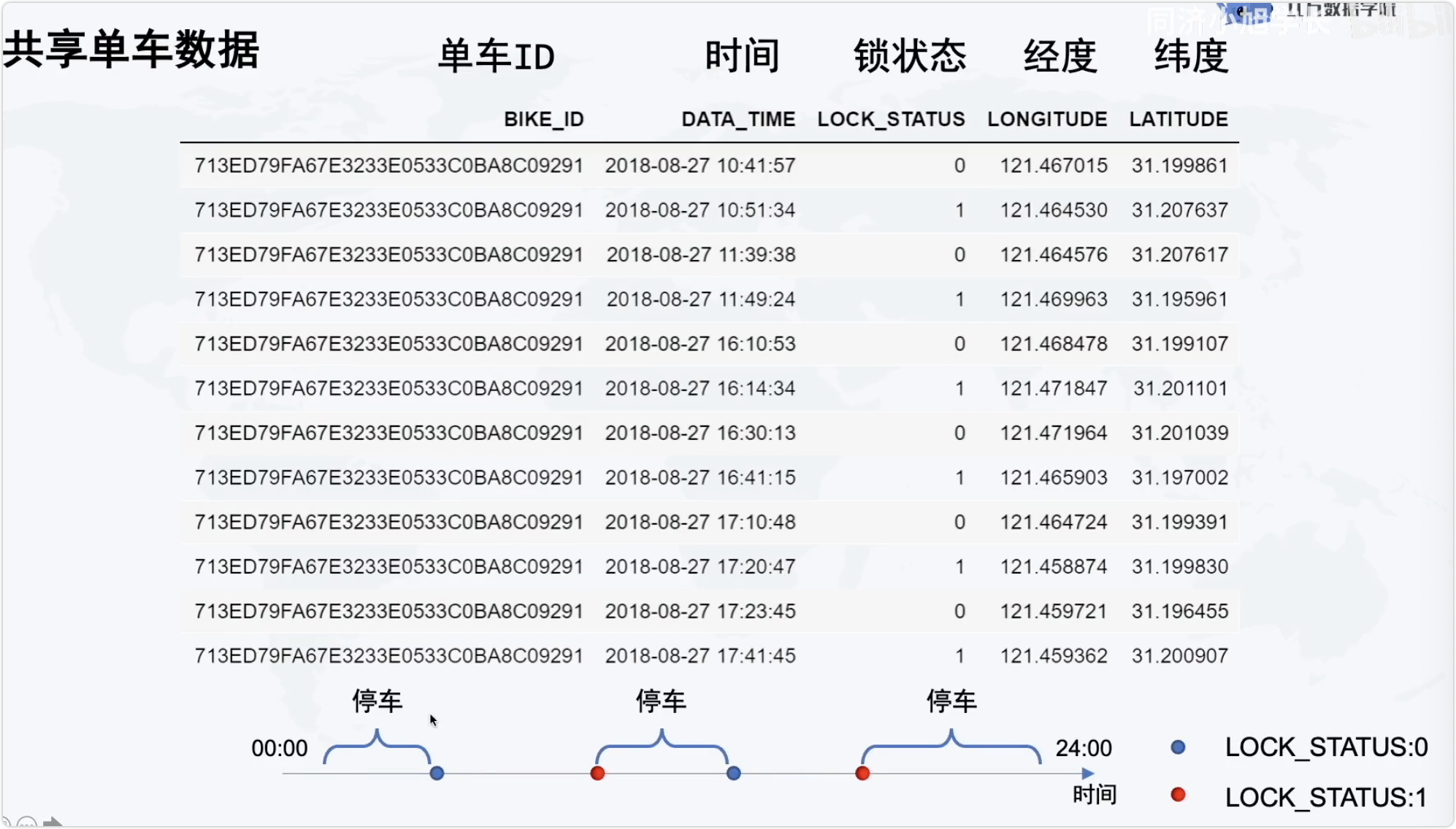

一、共享单车数据

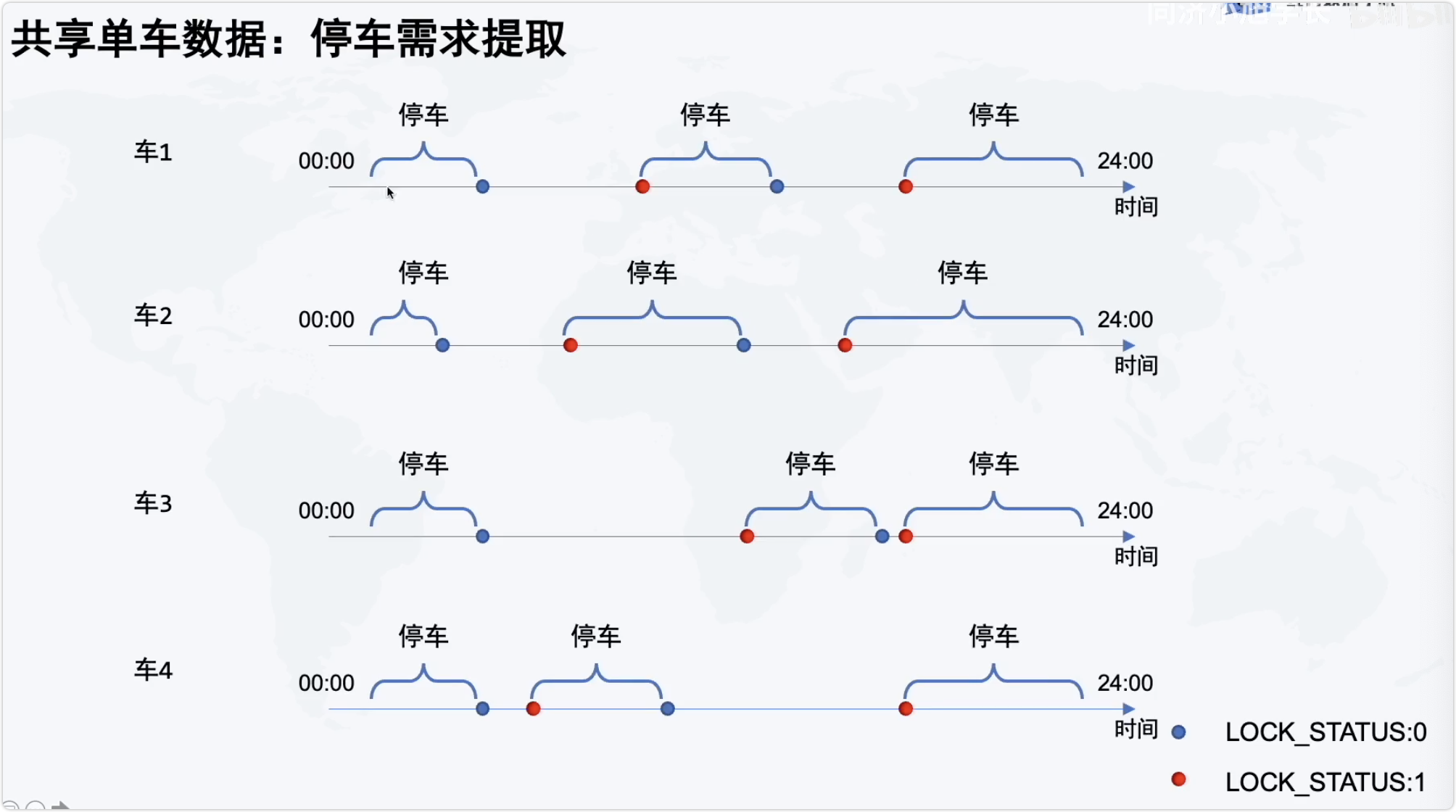

停车需求提取

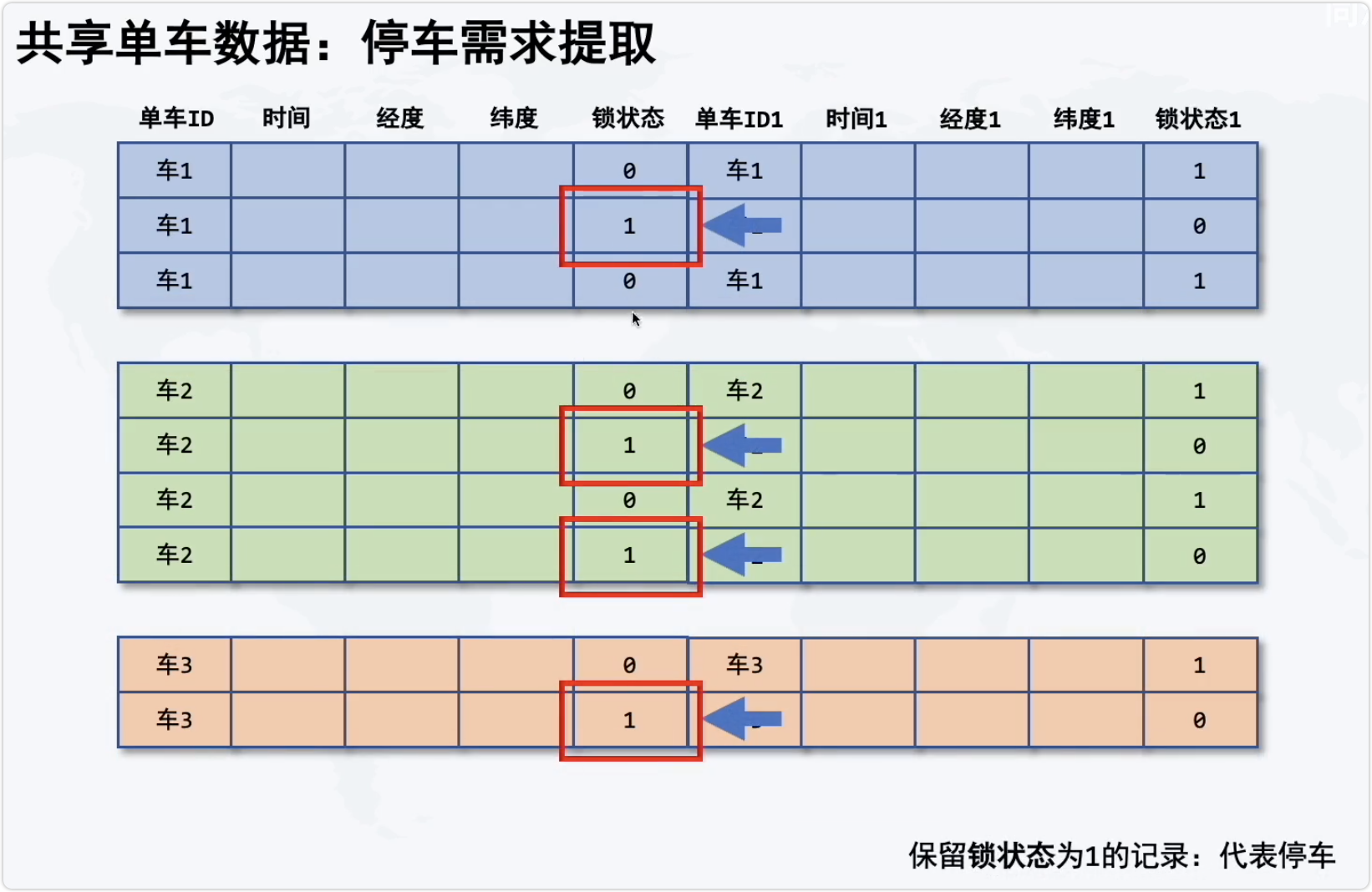

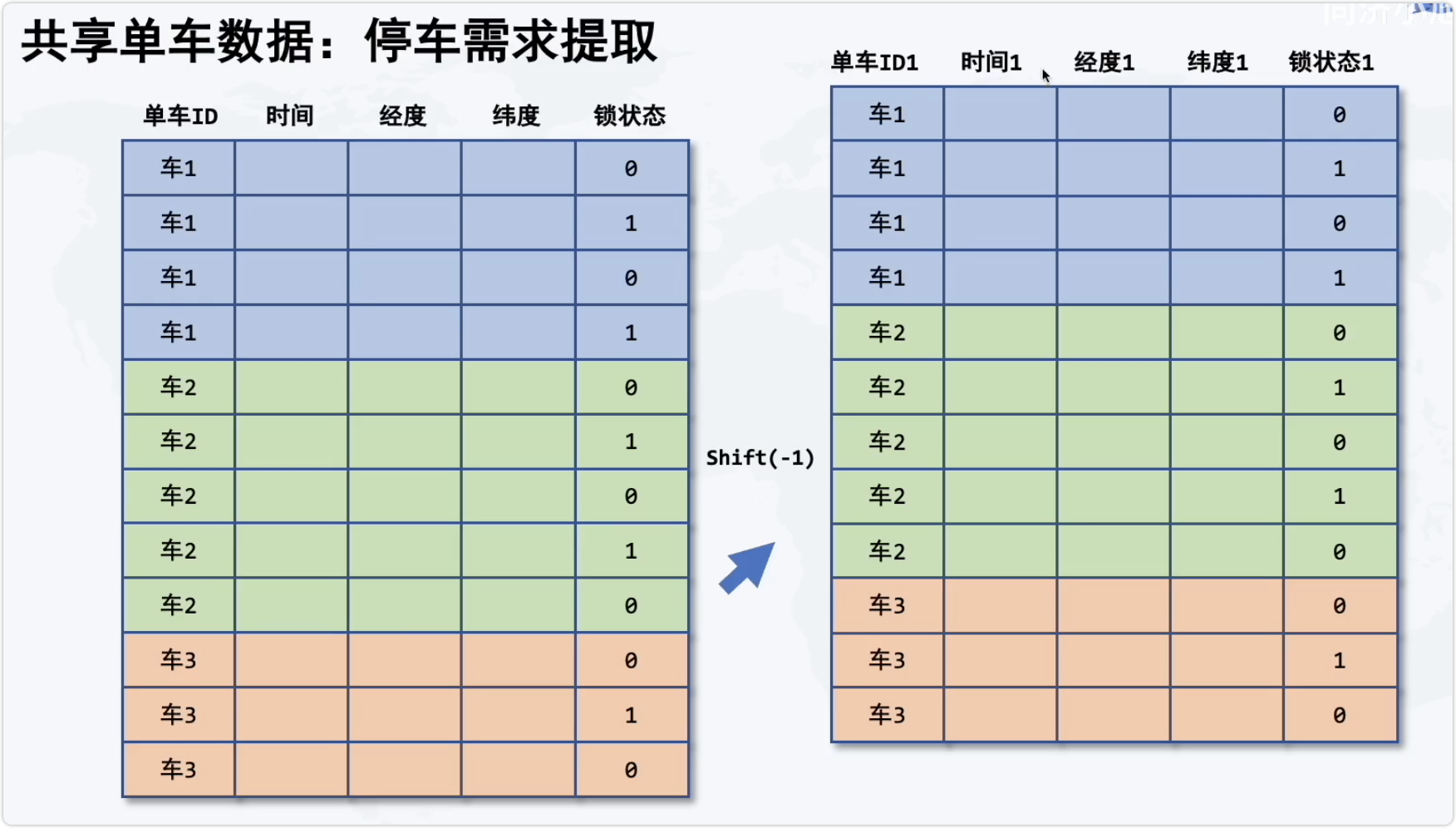

先向上平移，然后再拼接表

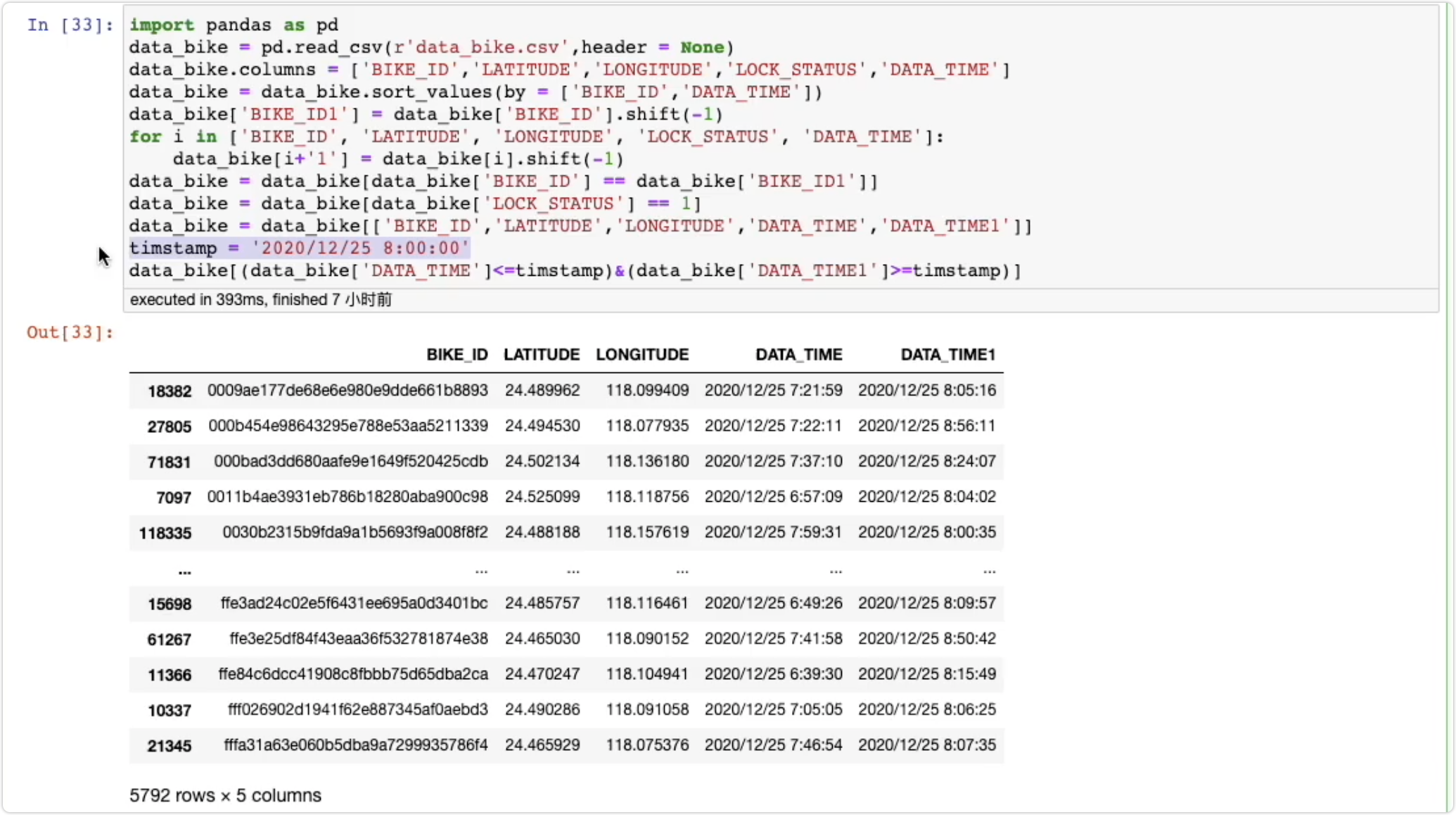

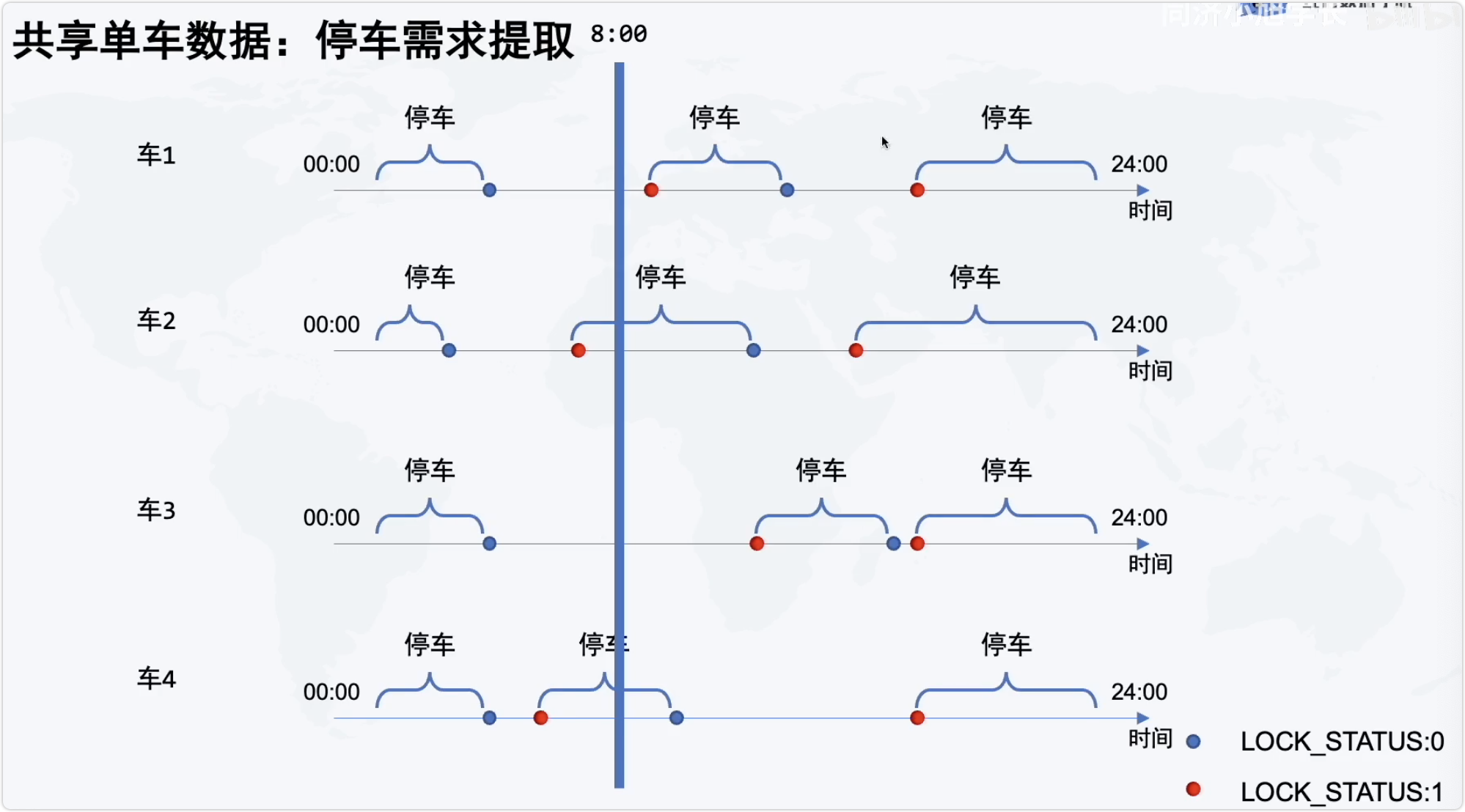

8点时段的停车需求


电子栅栏数据：构建地理要素

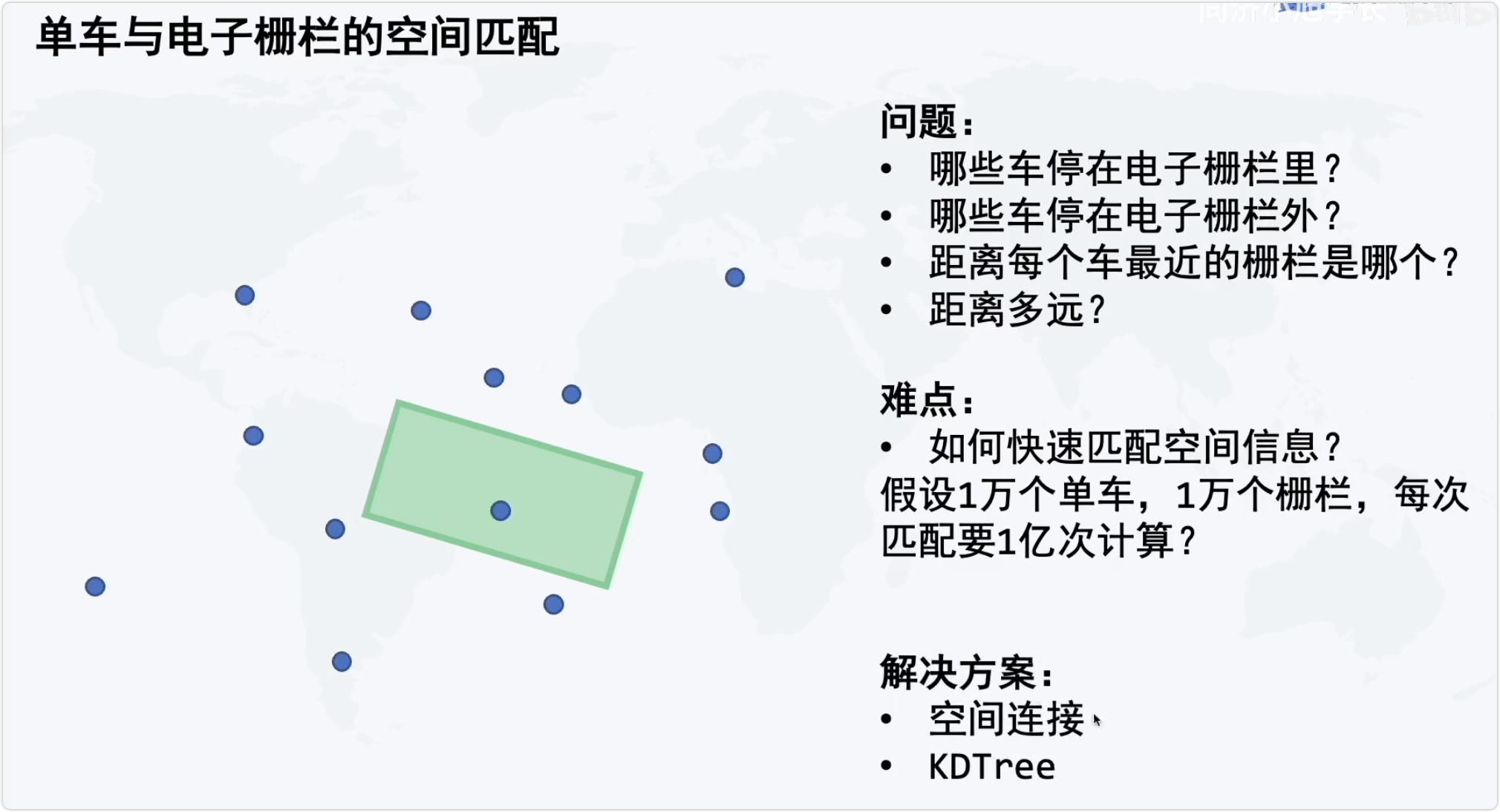

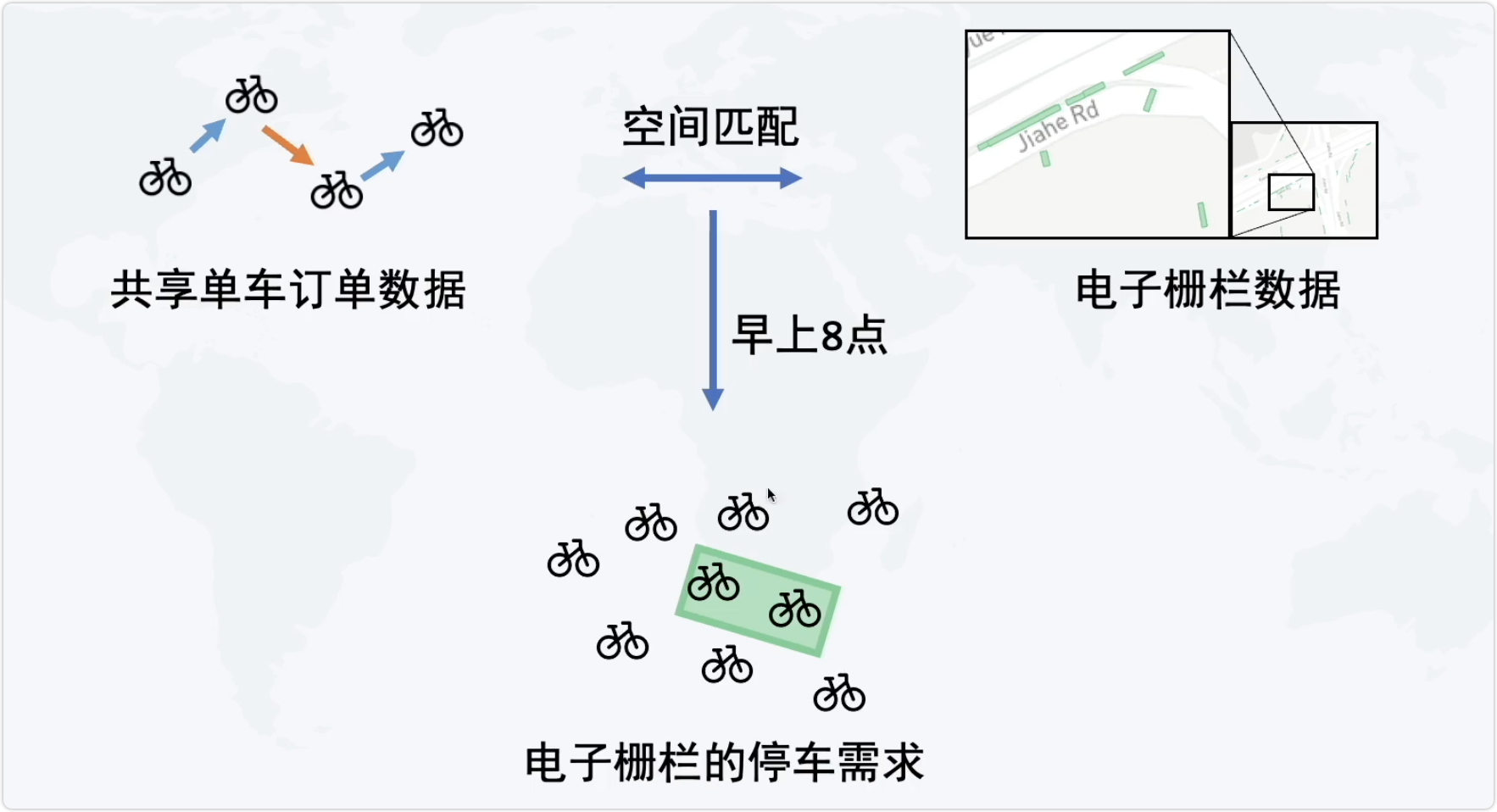

二、单车与电子栅栏的空间匹配


1.提取栅栏内的停车

把栅栏的面要素和车的点要素进行匹配

2.栅栏外的停车匹配最近栅栏

用KDTree方法匹配
使用geopandas在df中加入地理位置信息
使用shapely.geometry将坐标信息画成线框图

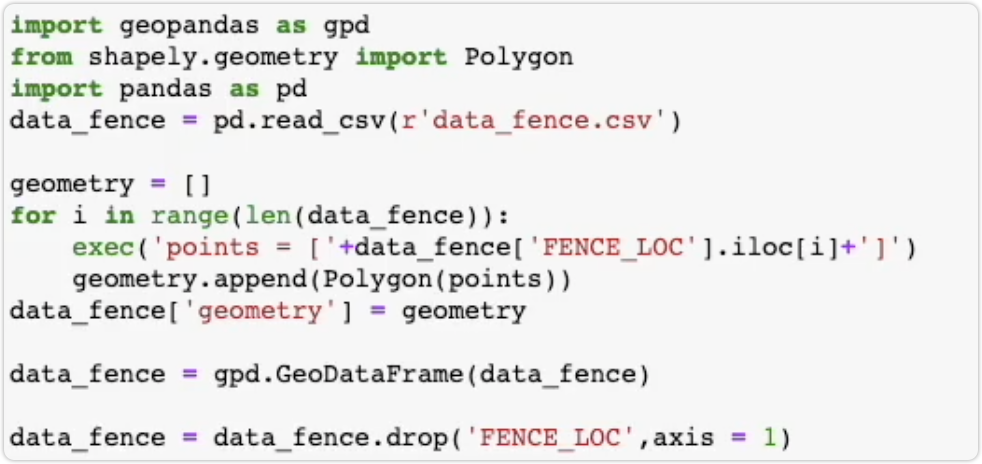

使用exec 将字符串类型的数组批量定义变量并追加

  1. exec('point = 1')
  2. print(point)  # 1
  3. # exec可将字符串当成代码执行
  5. # 可通过此方法循环创建变量

地理数据的最常见保存方式：geojson，shp文件(附带很多文件)
geojson文件，可通过geojson.io打开文件，在地图上更方便的查看
shp文件，可通过mapshaper plus打开(打开时要全部选中)，可明显地识别两要素的交点

三、使用空间连接提取栅栏内的停车

使用geopandas.sjon做空间连接（输入需要2个geopandas）
使用gpd.points_from_xy(经度，纬度)生成geometry列

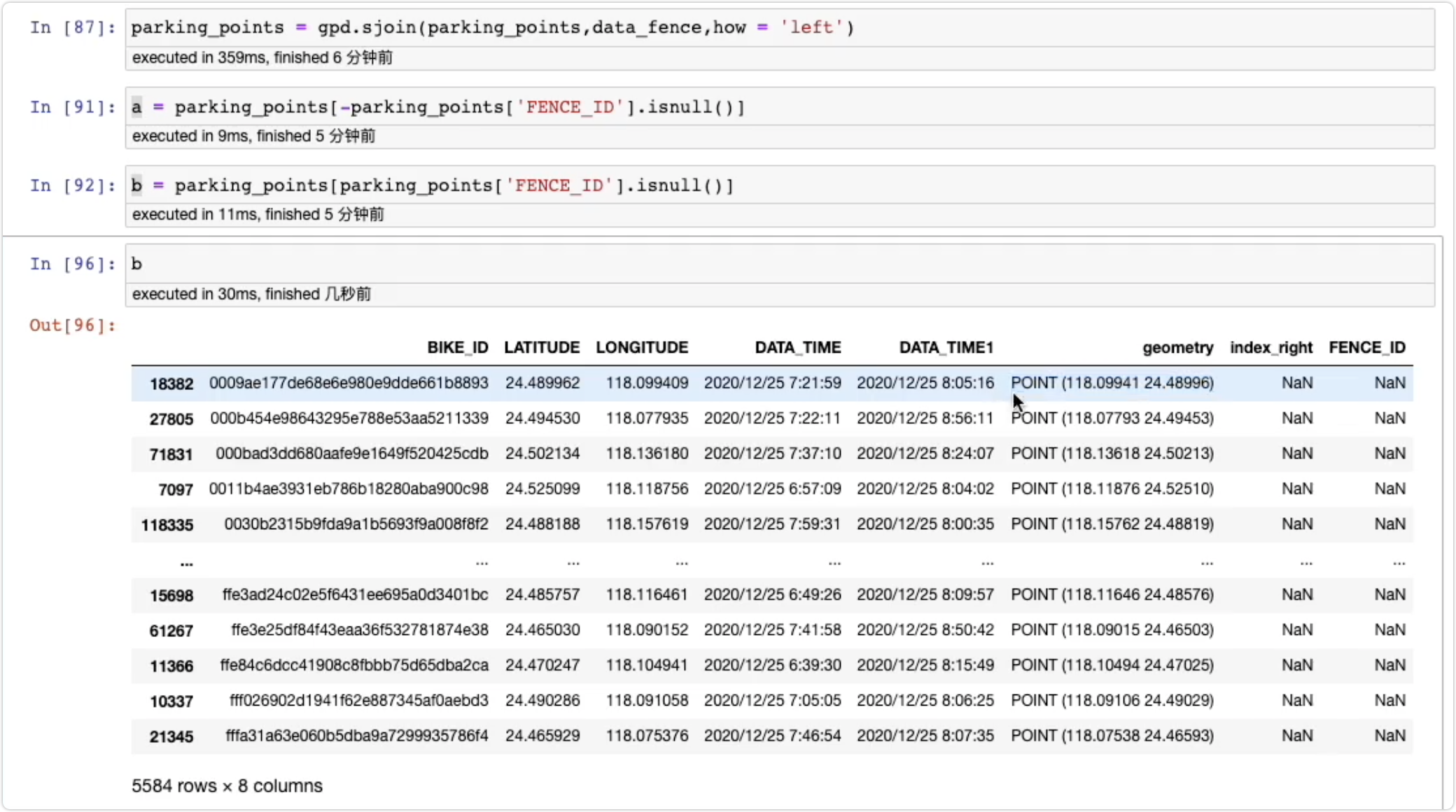

结果a：停车点在栅栏内
结果b：停车点不在栅栏内

四、使用KDTree计算栅栏外的停车匹配最近栅栏

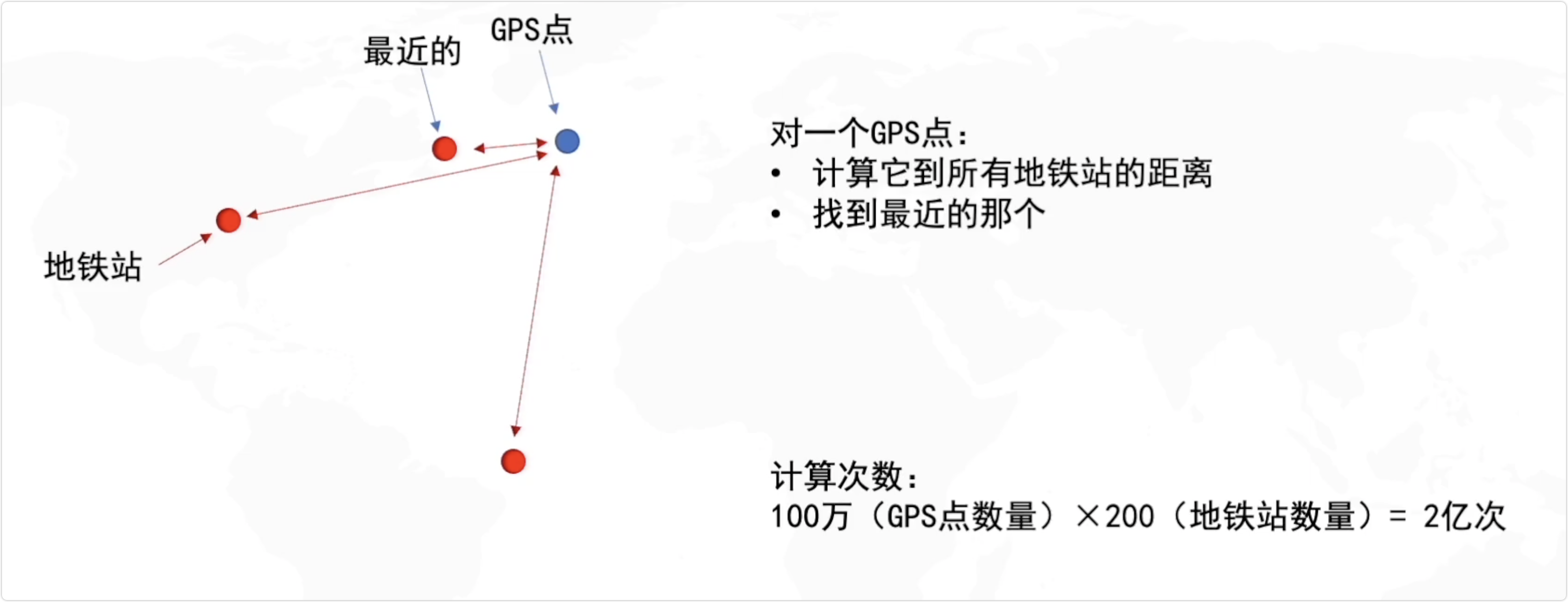

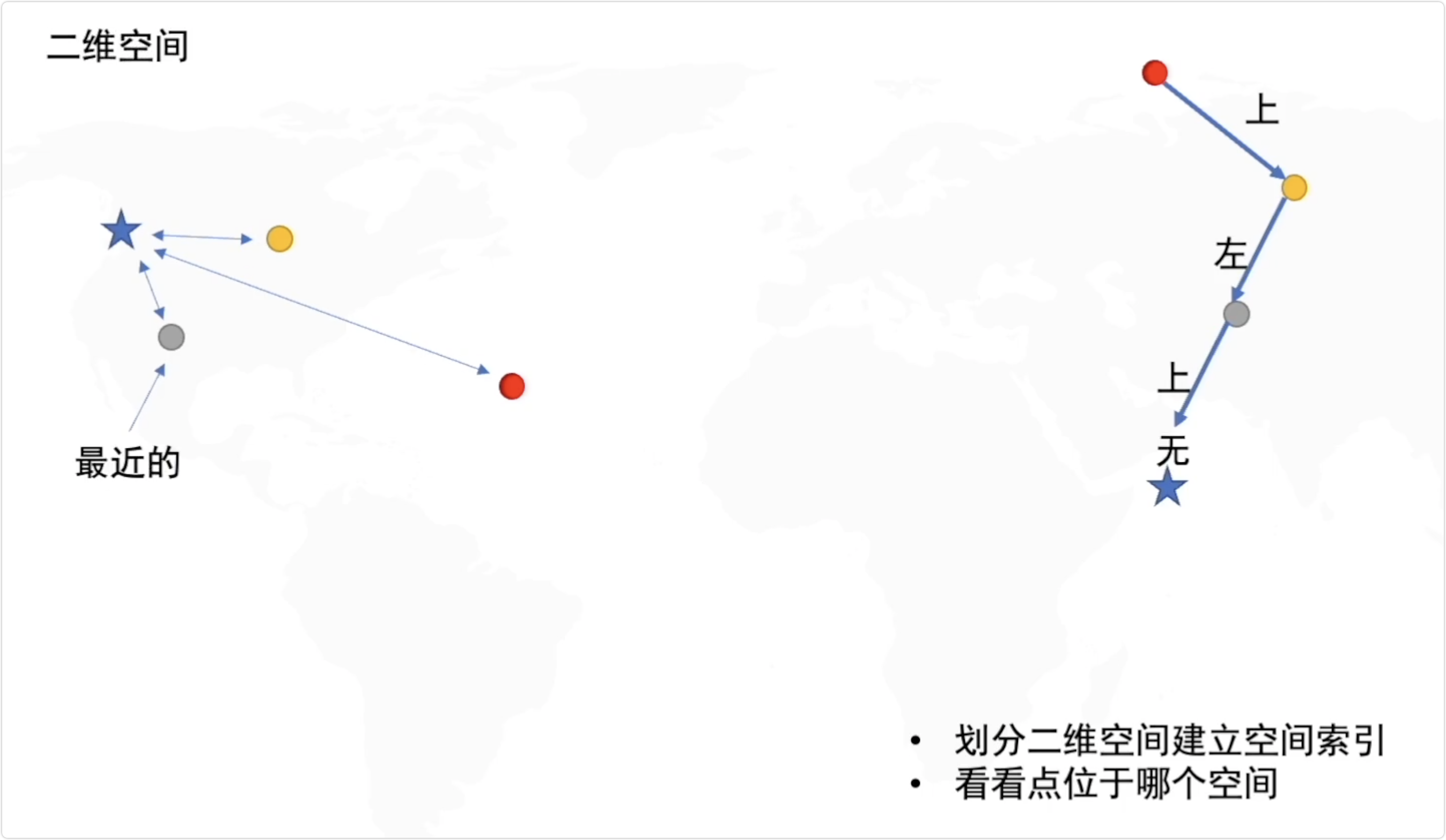

KDTree算法原理

因为KDTree算法输入为点和线，
所以使用gdf.boundary，将面要素转换成线要素

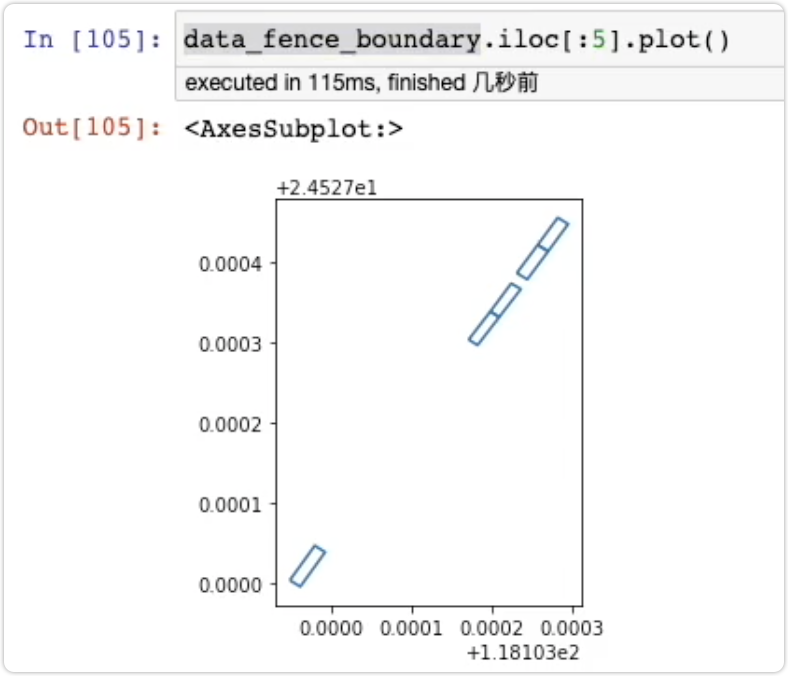

image.png可以看到，只保留边要素了

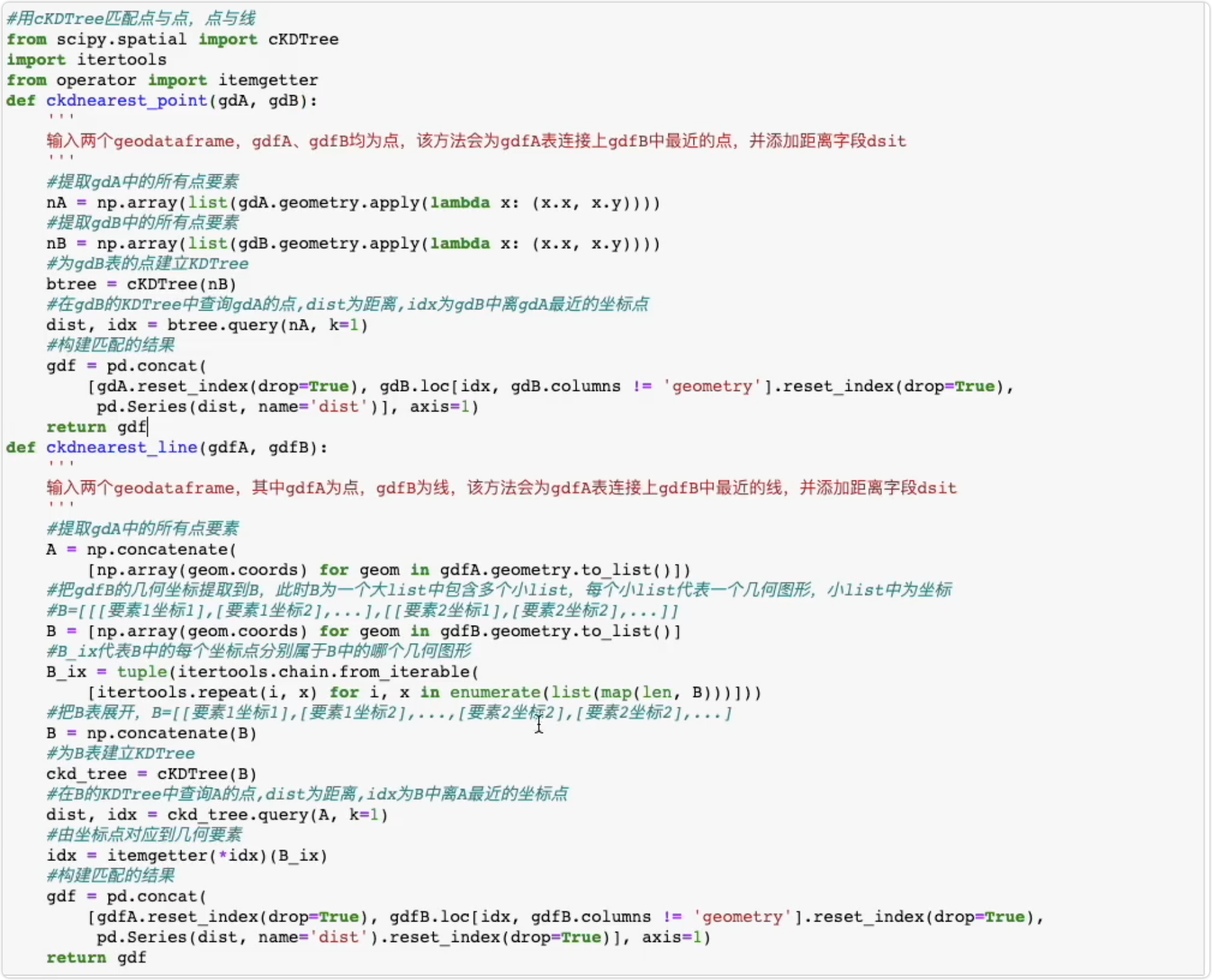

调用算法，FENICE_ID即为计算到的最近的电子栅栏是哪一个，距离是dist
当前距离是0.0000062是因为直接拿经纬度计算的，不太准确。
如果想要计算更加准确的距离，需要将两个gdf做坐标的投影变换，投影到高斯投影坐标系，这样计算出的距离就是真实的距离。
5000个点匹配到3W个栅栏，只用了320ms

可视化某个栅栏附件的停车点

  • 画栅栏外的停车点，蓝色
  • 画栅栏内的停车点，红色
  • 画栅栏范围，绿色半透明
