1. 数据结构

1.1 SDS

1.1.1 数据结构

我们都知道 Redis 中保存的 Key 是字符串,value 往往是字符串或者字符串的集合。可见字符串是 Redis 中最常用的一种数据结构
不过 Redis 没有直接使用 C 语言中的字符串,因为 C 语言字符串存在很多问题:

  • 获取字符串长度的需要通过运算
  • 非二进制安全
  • 不可修改

    1. // 本质是字符数组: {'h', 'e', 'l', 'l', 'o', '\0'}
    2. char *s="hello"

    Redis 构建了一种新的字符串结构,称为简单动态字符串(Simple Dynamic String),简称 SDS
    例如,我们执行命令 set name zhangsan,那么 Redis 将在底层创建两个 SDS,其中一个是包含 “name” 的SDS,另一个是包含 “zhangsan” 的SDS ```c struct attribute ((packed)) sdshdr8 { // buf 已保存的字符串字节数,不包含结束标示 uint8_t len; / used /

    // buf 申请的总的字节数,不包含结束标示 uint8_t alloc; / excluding the header and null terminator /

    // 不同 SDS 的头类型,用来控制 SDS 的头大小 unsigned char flags; / 3 lsb of type, 5 unused bits /

    // 实际存储内容 char buf[]; };

// SDS 头类型

define SDS_TYPE_5 0

define SDS_TYPE_8 1

define SDS_TYPE_16 2

define SDS_TYPE_32 3

define SDS_TYPE_64 4

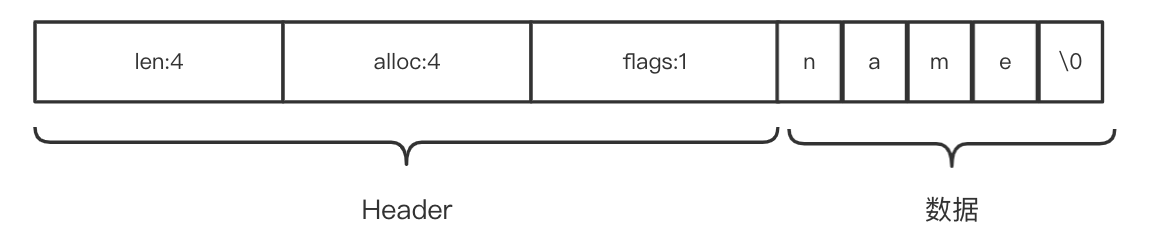

  1. 例如,一个包含字符串 "name" sds 结构如下<br />![image.png](https://cdn.nlark.com/yuque/0/2022/png/432786/1657017874778-5b36fa4d-1af0-40aa-aa38-10f07540928c.png#clientId=u8439ac84-7a74-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=126&id=ucb8fe2a3&margin=%5Bobject%20Object%5D&name=image.png&originHeight=252&originWidth=1152&originalType=binary&ratio=1&rotation=0&showTitle=false&size=22371&status=done&style=none&taskId=u3fe68232-7498-4a0e-bce8-416a362e35e&title=&width=576)
  2. <a name="tLjDb"></a>
  3. ### 1.1.2 动态扩容

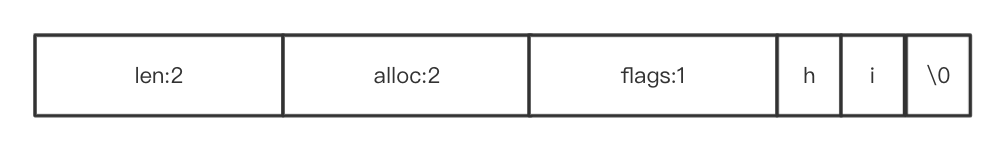

  4. SDS 之所以叫做动态字符串,是因为它具备动态扩容的能力,例如一个内容为 "hi" SDS:<br />![image.png](https://cdn.nlark.com/yuque/0/2022/png/432786/1657017889112-764071d7-0c4f-4ac9-b815-4838f895f9a3.png#clientId=u8439ac84-7a74-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=73&id=u6fc8b466&margin=%5Bobject%20Object%5D&name=image.png&originHeight=146&originWidth=1002&originalType=binary&ratio=1&rotation=0&showTitle=false&size=12136&status=done&style=none&taskId=u987b0832-9ae4-4116-ac53-cb9eb6da802&title=&width=501)<br />现在要给 SDS 追加一段字符串 ",Amy",这里首先会申请新内存空间,遵循内存预分配
  5. - 如果新字符串小于 1M,则新空间为扩展后字符串长度的两倍
  6. - 如果新字符串大于 1M,则新空间为扩展后字符串长度 + 1M

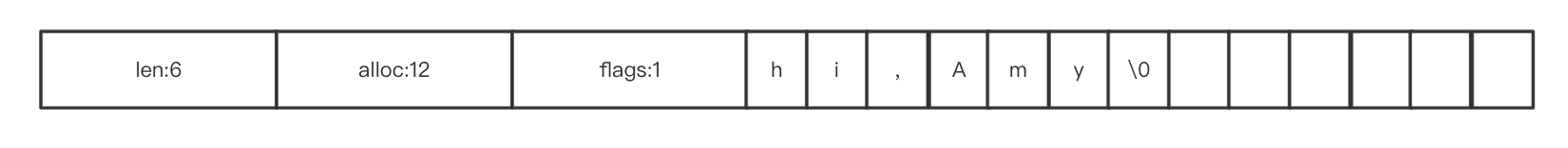

  7. ![image.png](https://cdn.nlark.com/yuque/0/2022/png/432786/1657017899972-370fc94e-365d-4ada-9e41-1c64f64972e3.png#clientId=u8439ac84-7a74-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=78&id=u05791177&margin=%5Bobject%20Object%5D&name=image.png&originHeight=156&originWidth=1650&originalType=binary&ratio=1&rotation=0&showTitle=true&size=16191&status=done&style=none&taskId=u82cf6894-8fcb-4ea1-a422-a5852fdc0da&title=%22hi%2CAmy%22%20%E9%95%BF%E5%BA%A6%E4%B8%BA%206%20%E4%B8%AA%E5%AD%97%E8%8A%82%EF%BC%8C%E6%89%A9%E5%AE%B9%E5%90%8E%E4%B8%BA%2012%20%E4%B8%AA%E5%AD%97%E8%8A%82&width=825 ""hi,Amy" 长度为 6 个字节,扩容后为 12 个字节")
  8. <a name="fHOMS"></a>
  9. ### 1.1.3 特点
  10. - 获取字符串长度的时间复杂度为 O(1)
  11. - 支持动态扩容
  12. - 减少内存分配次数
  13. - 二进制安全
  14. <a name="eA1Go"></a>
  15. ## 1.2 IntSet
  16. <a name="QGMGb"></a>
  17. ### 1.2.1 数据结构
  18. ```c
  19. typedef struct intset {
  20. // 编码方式,支持存放16位、32位、64位整数
  21. uint32_t encoding;
  22. // 元素个数
  23. uint32_t length;
  24. // 整数数组,保存集合数据
  25. int8_t contents[];
  26. } intset;
  27. // 其中的encoding包含三种模式,表示存储的整数大小不同
  28. // 2 个字节整数,类似 Java 中的 short
  29. #define INTSET_ENC_INT16 (sizeof(int16_t))
  30. // 4 个字节整数,类似 Java 中的 int
  31. #define INTSET_ENC_INT32 (sizeof(int32_t))
  32. // 8 个字节整数,类似 Java 中的 long
  33. #define INTSET_ENC_INT64 (sizeof(int64_t))

为了方便查找,Redis 会将 intset 中所有的整数按照升序依次保存在 contents 数组中,结构如图
现在,数组中每个数字都在int16_t的范围内,因此采用的编码方式是INTSET_ENC_INT16,每部分占用的字节大小为

  • encoding:4 字节
  • length:4 字节
  • contents:2字节 * 3 = 6 字节

    1.2.2 动态扩容

    现在向其中添加一个数字:50000,这个数字超出了 int16_t 的范围,intset 会自动升级编码方式到合适的大小
    升级流程是:

  • 升级编码为 INTSET_ENC_INT32,每个整数占 4 字节,并按照新的编码方式及元素个数扩容数组

  • 倒序依次将数组中的元素拷贝到扩容后的正确位置


  • 将待添加的元素放入数组末尾


  • 最后,将 inset 的 encoding 属性改为 INTSET_ENC_INT32,将 length 属性改为 4

    1.2.3 特点

  • Redis 会确保 Intset 中的元素唯一、有序

  • 具备类型升级机制,可以节省内存空间
  • 底层采用二分查找方式来查询

    1.3 Dict

    1.3.1 数据结构

    Redis 是一个键值型(Key-Value Pair)的数据库,我们可以根据键实现快速的增删改查。而键与值的映射关系正是通过 Dict 来实现的
    Dict 由三部分组成,分别是:哈希表(DictHashTable)、哈希节点(DictEntry)、字典(Dict) ```c typedef struct dict { // dict 类型,内置不同的 hash 函数 dictType *type;

    // 私有数据,在做特殊 hash 运算时用 void *privdata;

    // 一个 Dict 包含两个哈希表,其中一个是当前数据,另一个一般是空,rehash 时使用 dictht ht[2];

    // rehash 的进度,-1 表示未进行 long rehashidx; / rehashing not in progress if rehashidx == -1 /

    // rehash 是否暂停,1 则暂停,0 则继续 int16_t pauserehash; / If >0 rehashing is paused (<0 indicates coding error) / } dict;

typedef struct dictht {

  1. // entry 数组,数组中保存的是指向 entry 的指针
  2. dictEntry **table;
  3. // 哈希表大小
  4. unsigned long size;
  5. // 哈希表大小的掩码,总等于 size - 1
  6. unsigned long sizemask;
  7. // entry个数
  8. unsigned long used;

} dictht;

typedef struct dictEntry { // key void *key;

  1. // value
  2. union {
  3. void *val;
  4. uint64_t u64;
  5. int64_t s64;
  6. double d;
  7. } v;
  8. // 下一个Entry的指针
  9. struct dictEntry *next;

} dictEntry; ``` 当我们向 Dict 添加键值对时,Redis 首先根据 key 计算出 hash 值(h),然后利用 h & sizemask 来计算元素应该存储到数组中的哪个索引位置
我们存储 k1=v1,假设 k1 的哈希值 h =1,则 1&3 =1,因此 k1=v1 要存储到数组角标 1 位置

1.3.2 动态扩容

Dict 中的 HashTable 就是数组结合单向链表的实现,当集合中元素较多时,必然导致哈希冲突增多,链表过长,则查询效率会大大降低。Dict在每次新增键值对时都会检查负载因子(LoadFactor = used/size) ,满足以下两种情况时会触发哈希表扩容:哈希表的 LoadFactor >= 1,并且服务器没有执行 BGSAVE 或者 BGREWRITEAOF 等后台进程;哈希表的 LoadFactor > 5 ;

1.3.3 特点

1.4 ZipList

1.5 QuickList

1.6 SkipList

1.7 RedisObject

1.8 五种数据结构
