概述

本模块焊工在焊接完成之后， 将焊接过程中产生的数据录入到系统，后期会在交工的过程中使用到的数据

前置数据

本模块依赖一下模块数据

  1. 「施工业务管理」中「焊接准备」中的 焊工信息 数据，参照帮助手册《焊工信息》章节

焊工信息

  1. 「施工业务管理」中「焊接准备」中的 焊口信息 数据，参照帮助手册《焊口信息》章节

焊缝信息

  1. 「系统管理」中「OBS管理」中的数据，参照帮助手册《焊口信息》章节

OBS管理

  1. 「业务参数管理」中「焊接方法数据表」中的数据，参照帮助手册《焊接方法数据表》章节

焊接方法数据表

  1. 「业务参数管理」中「焊接位置数据表」中的数据，参照帮助手册《焊接位置数据表》章节

焊接位置数据表

  1. 焊材领用

  2. 「业务参数管理」中「坡口检测配置」中的数据，参照帮助手册《坡口检测配置》章节

坡口检测配置

如何使用？

  1. 电脑端

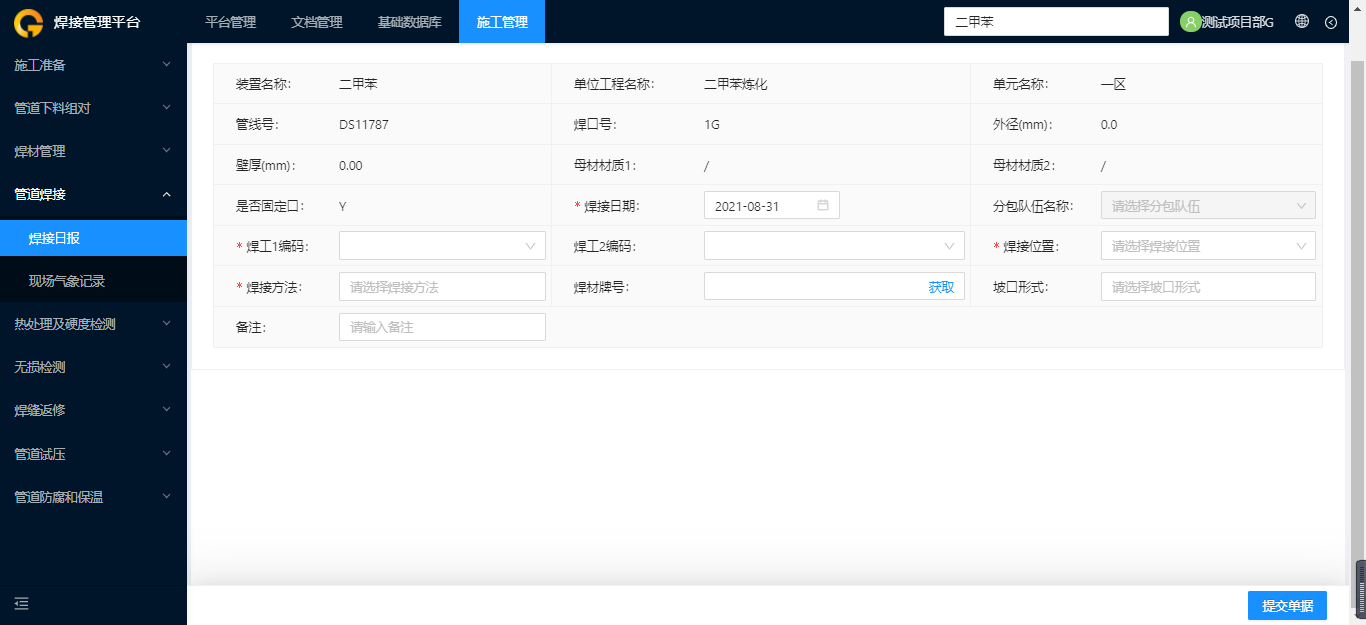

    1. 点击image.png按钮

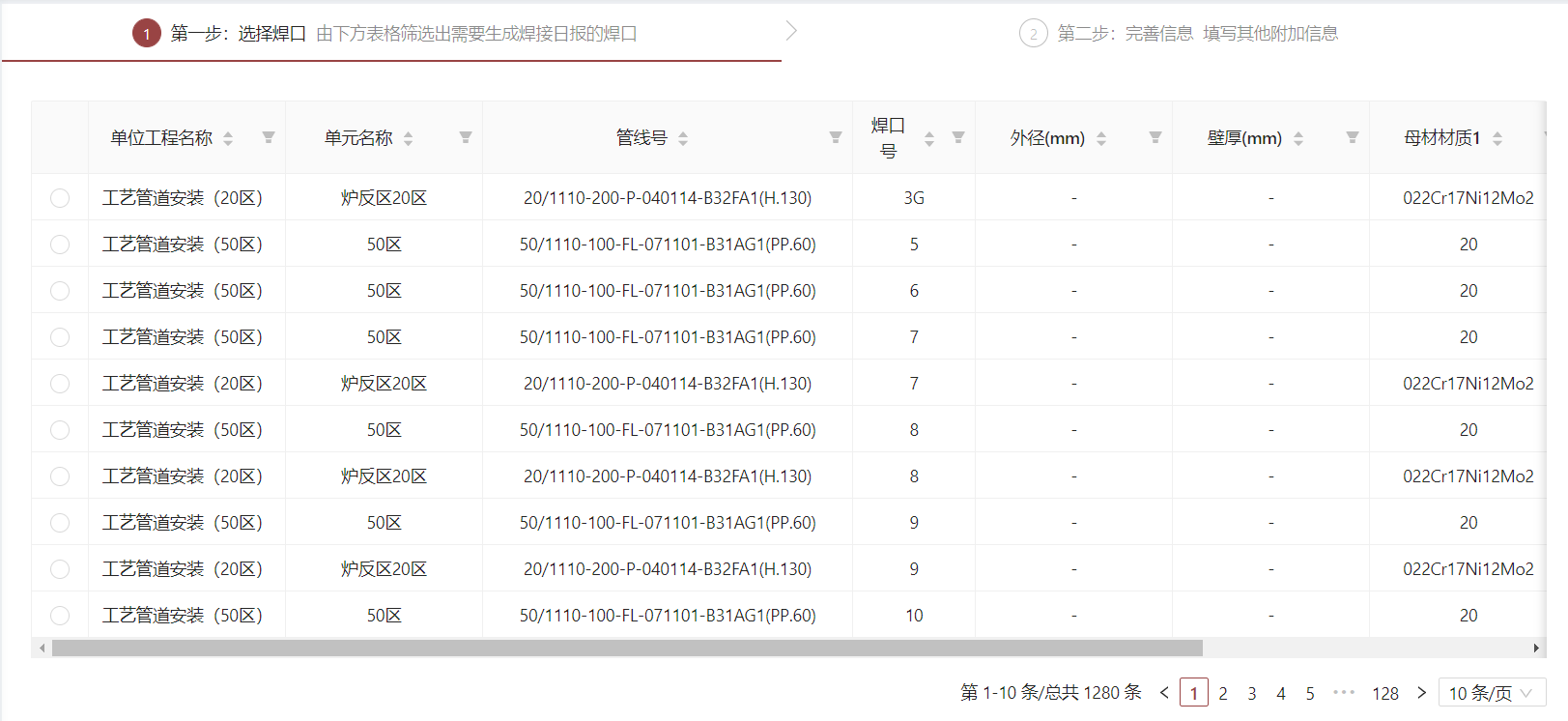

    2. 选择要焊接完成的焊口


  1. 填写焊接日报相关数据，如果当天该焊口有焊材领用记录的相关数据， 系统会自动提取焊口编码、焊接位置、焊接方法、焊材牌号等相关数据作为默认值填入到表单中。
  2. 在填写电压、最小电流、最大电流、焊接速度之后系统会自动算出 最小线能量和最大线能量。


  1. 提交单据
  1. 手机端
    1. 进入手机app 焊接日报页面。
    2. 点击新增按钮
    3. 选择焊接完成的焊口
    4. 填写焊接日报相关的数据。如果当天该焊口有焊材领用记录的相关数据， 系统会自动提取焊口编码、焊接位置、焊接方法、焊材牌号等相关数据作为默认值填入到表单中。
    5. 提交
