无损检测委托

模块作用

本模块用于存储和打印给检测单位开具的焊口无损检测检测委托的相关数据。

前置数据

本模块的数据依赖于以下模块中的数据
1、「业务基础配置」中「检测方法数据表」中的数据

2、「业务基础配置」中「焊口检测配置」中的数据，参照帮助手册《焊口检测配置》章节

焊口检测配置
3、「系统运行配置」中「无损检测规则配置」，要配置公称直径大于等于多少的焊口按照弧长探伤和固定口最低探伤比例
4、「焊接准备」中「焊缝信息」中的数据，焊口台账中需有要检测的焊口信息。
5、「管道焊接管理」中「焊接日报」中的数据，需要检测的焊口需要填写焊接日报。

如何生成无损检测委托单？

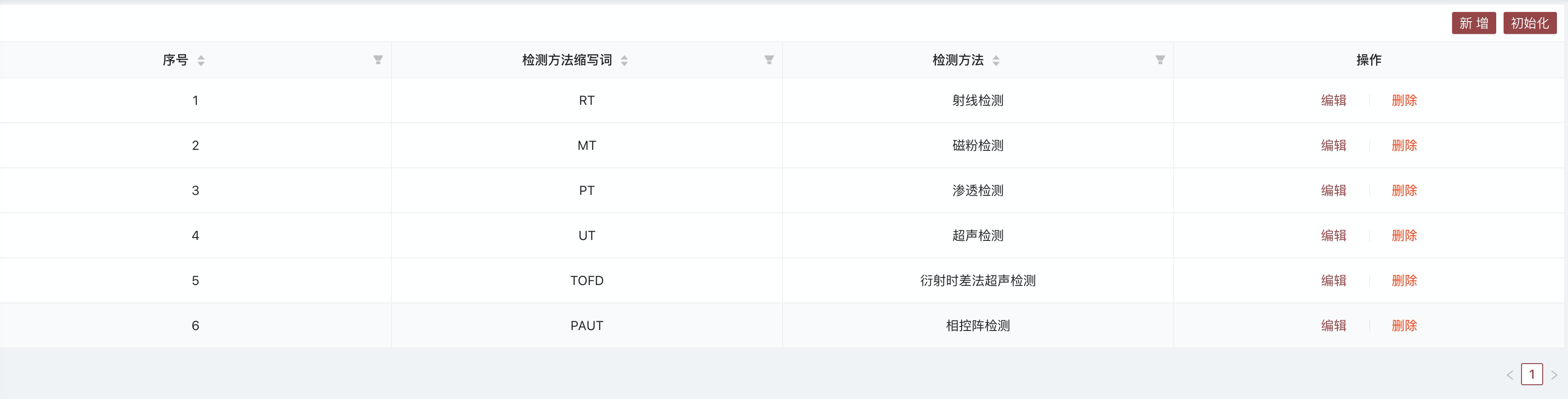

1、「检测方法数据表」要初始化或者自定义检测方法数据
2、「焊口检测配置」要配置好哪种管道级别、接头大类、公称直径、壁厚的焊口需要用哪种检测方法、合格等级、检测标准、检测比例和技术级别。
3、「焊接日报」要已经填写了相应的焊口
4、点击，选择检测方法，数据来源于「检测方法数据表」

5、选择要检测的焊口公称直径是大于等于500，还是小于等于500。注意：500这个数值是在「系统运行配置」中「无损检测规则配置」配置的。

6、选择满足探伤要求的管线，支持多选，系统会根据管线号拆分单据，分多个单据提交

7、填写附加信息，这一步的目的是给不同管线（不同单据）填写共同的附加信息，省的一个一个单据填写。

8、系统根据管线号分成了多个单据，分单据（管线）选择要进行检测的焊口。

• 左侧可以切换单据，右侧选择焊口（公称直径大于等于500则不需要选择焊口，100%检测）。
• 选择焊口有两种方式：（1）系统推荐口：系统推荐口满足了三个条件：焊工全覆盖、达到了要求的检测比例和固定口达到40%的探伤比例 （2）该条管线所有焊口，手动选择焊口进行检测
• 可以查看该条管线每个焊工的应检测焊口和已检测焊口

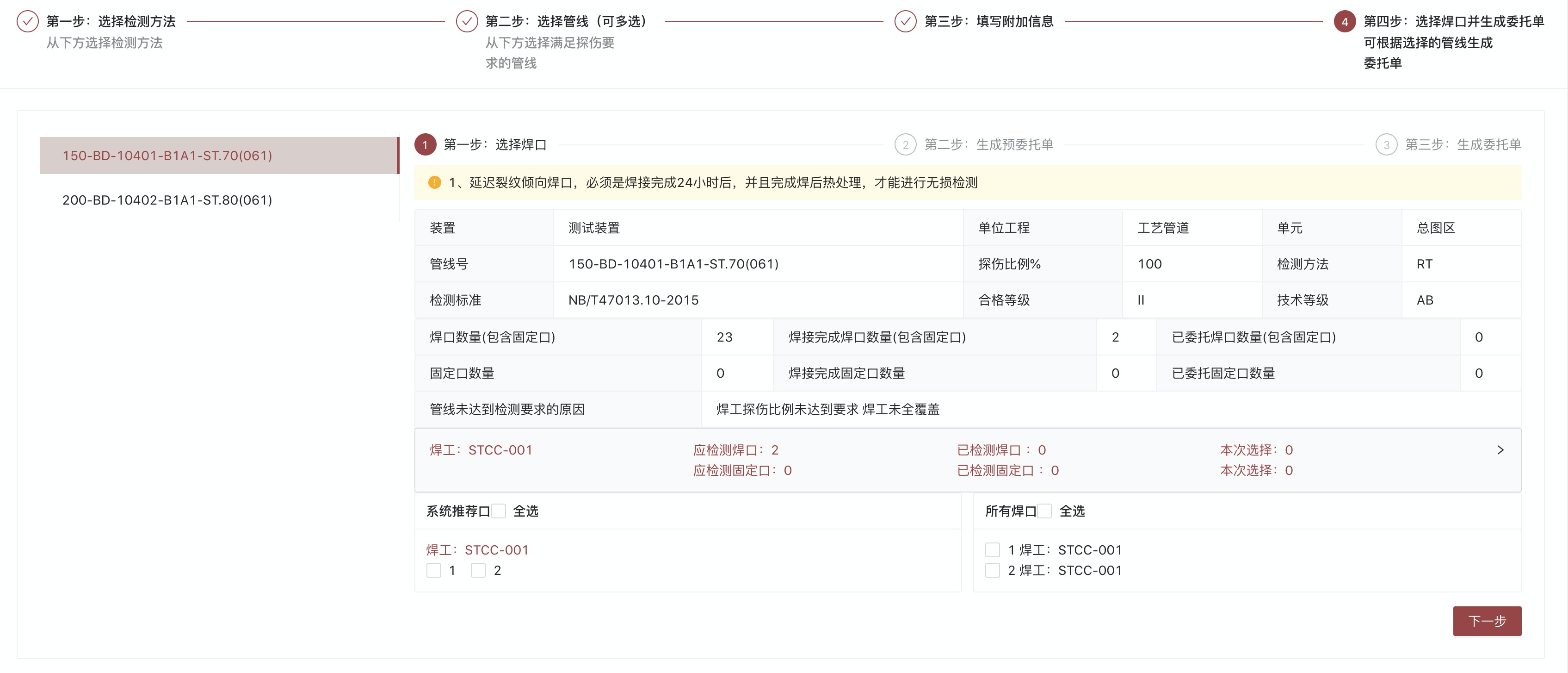

公称直径小于500，见图如下：

公称直径大于等于50，见图如下：

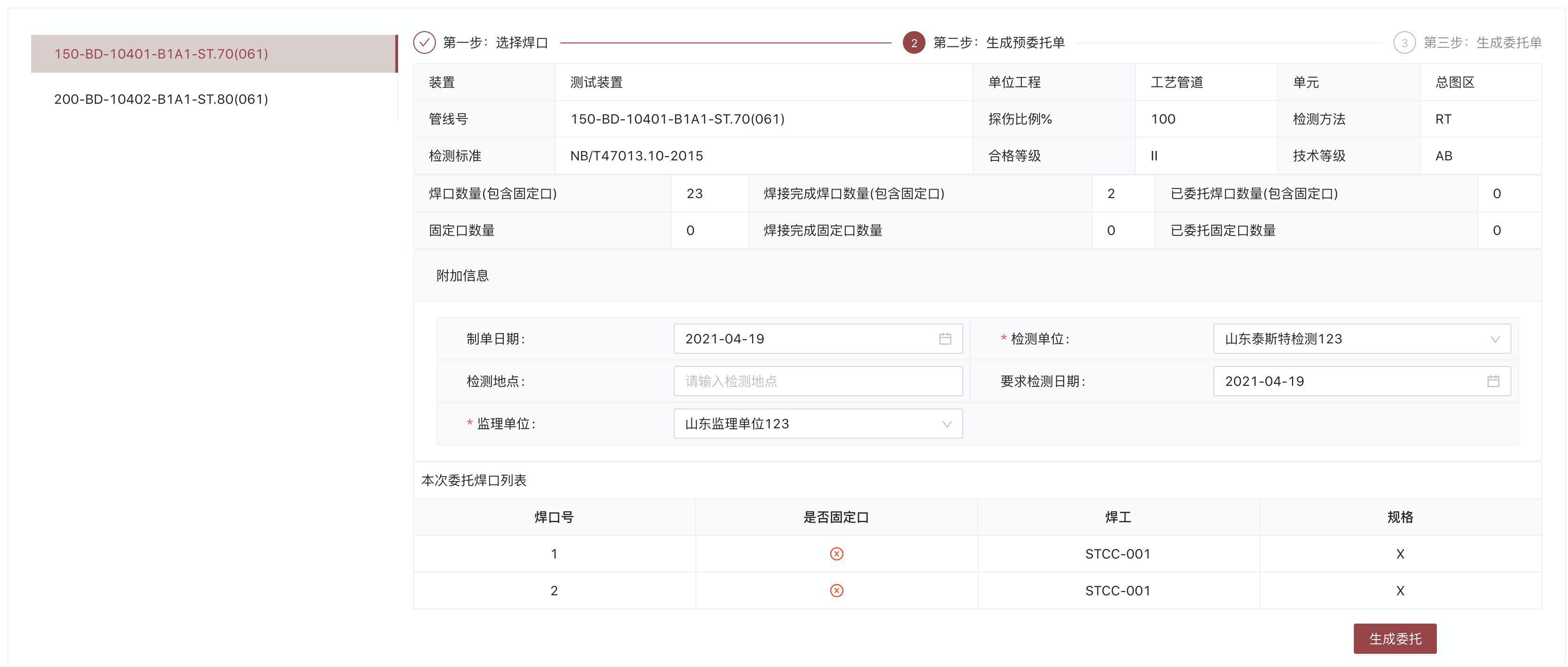

9、选择好焊口后点击下一步，预览委托单，最后编辑附加信息后，点击生成委托（公称直径小于500）。

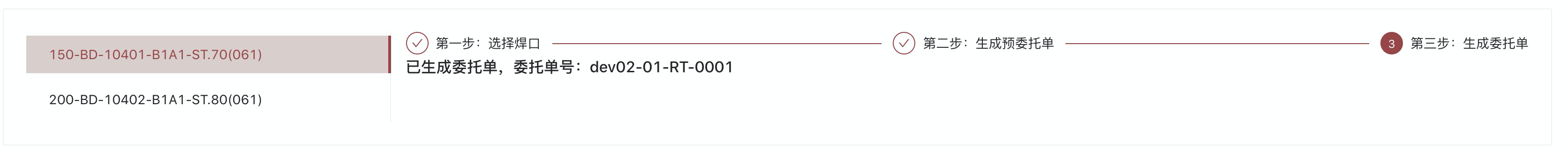

10、点击生成委托后，注意如果分了不同管线的话，记得填写下一条管线的检测信息。
注意特殊焊口：
1、延迟裂纹倾向焊口，必须是焊接完成24小时后，并且完成焊后热处理，才能进行无损检测
2、再热裂纹倾向焊口，必须完成焊后热处理才能进行无损检测
3、延迟裂纹+再热裂纹倾向焊口，必须是焊接完成24小时后，并且完成焊后热处理，才能进行无损检测
