焊缝信息

模块作用

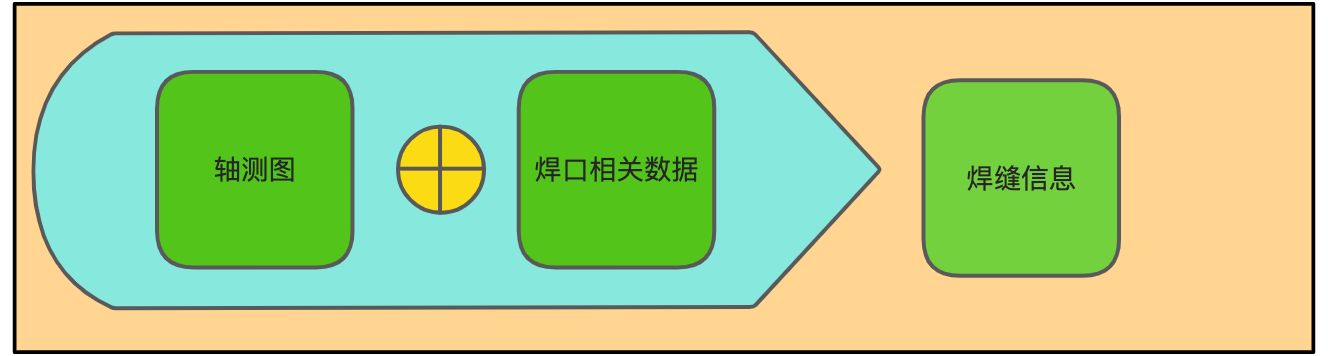

本模块完成了对管线数据、管线对应的轴测图版本数据、焊口相关数据的管理。数据库中的数据和轴测图中的数据做了深度融合。

生成管线数据的要素

• 索引表

系统支持上传2种方式的索引表：
1、在系统中下载索引表的Excel模板，并填入对应列的数据导入系统。
PDF文件索引表可以使用系统带的转换工具转换成Excel表。整理导入

• 轴测图

1、设计院提供的轴测图是一个分区的所有管线合并成一个PDF文件
此情况，系统会根据索引表中每条管线的页码，自动对轴测图进行切割，生成管线列表时，每一条管线对 应的轴测图会自动匹配。
2、设计院提供的轴测图是一条管线一个PDF文件

添加管线数据

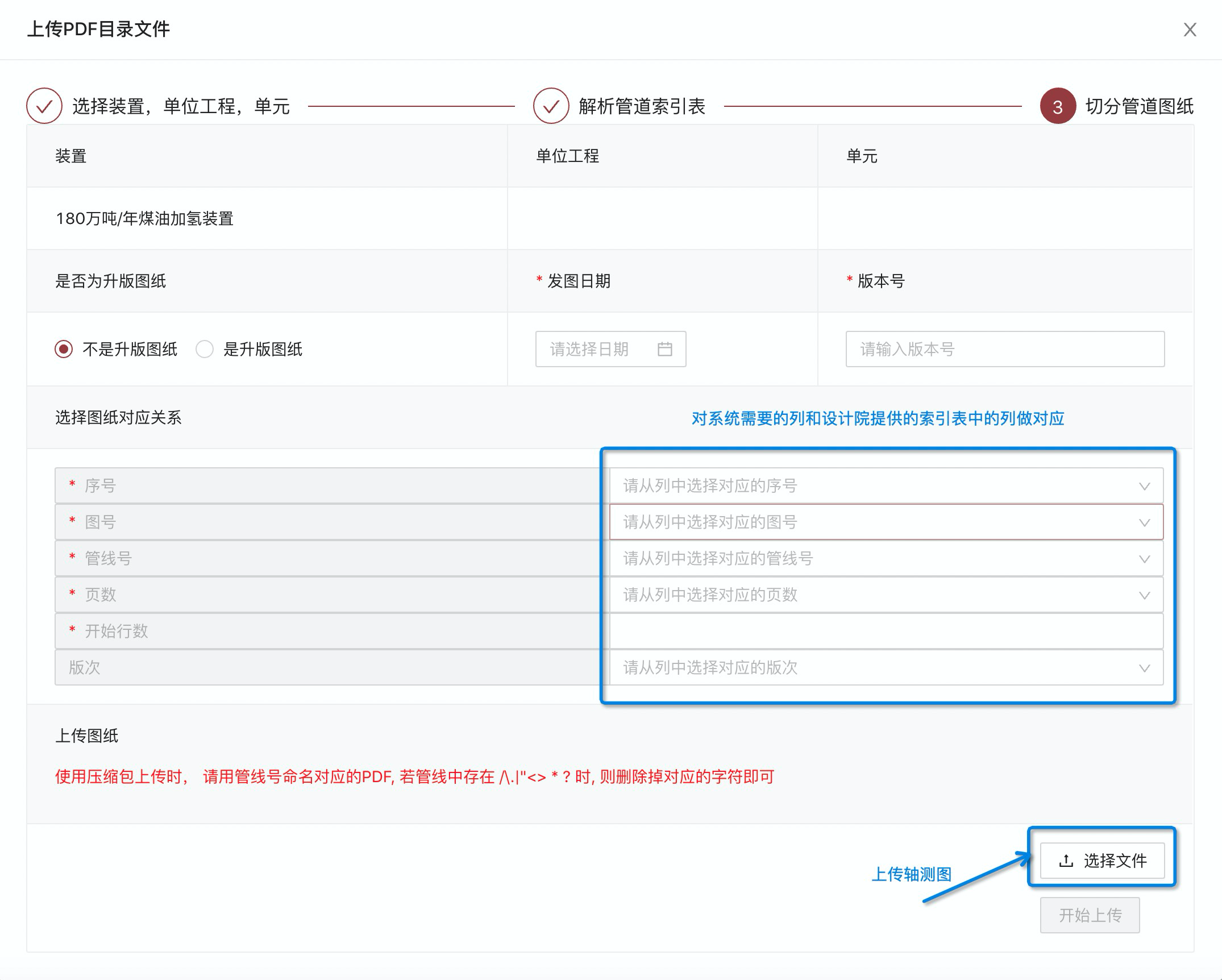

根据「生成管线数据的要素」中的描述，上传「索引表」+「轴测图」到系统，系统会自动生成管线清单并完成管线和对应轴测图的匹配。

图纸升版

 现场图纸还会存在升版问题，这个同样可以在焊口台账中，通过![](https://cdn.nlark.com/yuque/0/2021/png/21410047/1618658123138-47da1461-ccec-493a-8c24-daf6aa219ad8.png#clientId=u20ab41bd-f72f-4&from=paste&height=30&id=ucd1a22d0&margin=%5Bobject%20Object%5D&originHeight=34&originWidth=143&originalType=binary&ratio=1&size=1902&status=done&style=none&taskId=u2d42f751-66c3-4526-bd6a-929a2a76e81&width=126)实现图纸的升版。前两步的操作与正常上传图纸相同。<br />只需要在第三步中选择![](https://cdn.nlark.com/yuque/0/2021/png/21410047/1618658236194-af8ea5b2-185c-42cf-ab49-84a64eef426a.png#clientId=u20ab41bd-f72f-4&from=paste&height=50&id=jrgYL&margin=%5Bobject%20Object%5D&originHeight=100&originWidth=405&originalType=binary&ratio=1&size=11855&status=done&style=none&taskId=uef3e13c4-20b8-4211-b41f-32d1bc0f50d&width=202.5)是升版图纸， 并在下方的版次中选择对应的版次那一列<br />![](https://cdn.nlark.com/yuque/0/2021/png/21410047/1618658283653-eb2250d1-82f6-4437-8eb0-d0bd151977ba.png#clientId=u20ab41bd-f72f-4&from=paste&height=40&id=ASvlj&margin=%5Bobject%20Object%5D&originHeight=79&originWidth=902&originalType=binary&ratio=1&size=13014&status=done&style=none&taskId=ue26ee1b0-aed6-4fe6-886d-2c4e2e11da8&width=451)<br />系统会根据索引表中版次那一列是否为空过滤出升版的管线号，然后将对应的升版图纸更新到系统里去。

焊口标注

进入本模块后，选中☑️其中一条管线后点击按钮后，系统进入如下图的管线详情界面：

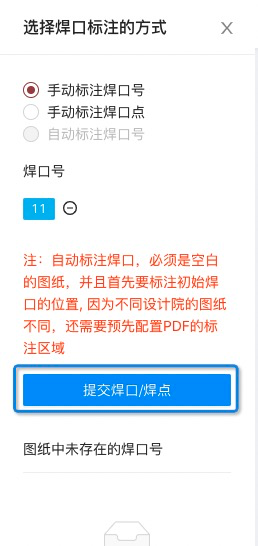

点击「提交焊口/焊点」完成焊后标注的提交

焊口数据自动补全

焊口数据自动补全的前置条件：

1、已经完成管线的设计参数提取，参照帮助手册《设计参数提取》章节
设计参数提取
2、完成管道等级索引表数据的上传，参照帮助手册《管道等级索引表》章节
管道等级索引表
3、完成管径壁厚表数据的配置，参照帮助手册《管径壁厚数据表》章节
管径壁厚数据表

焊口数据的自动补全规则：
