硬件准备

•树莓派 x1
•面包板 x1
•杜邦线 x2
•LED灯 x1
•电阻680欧姆x1

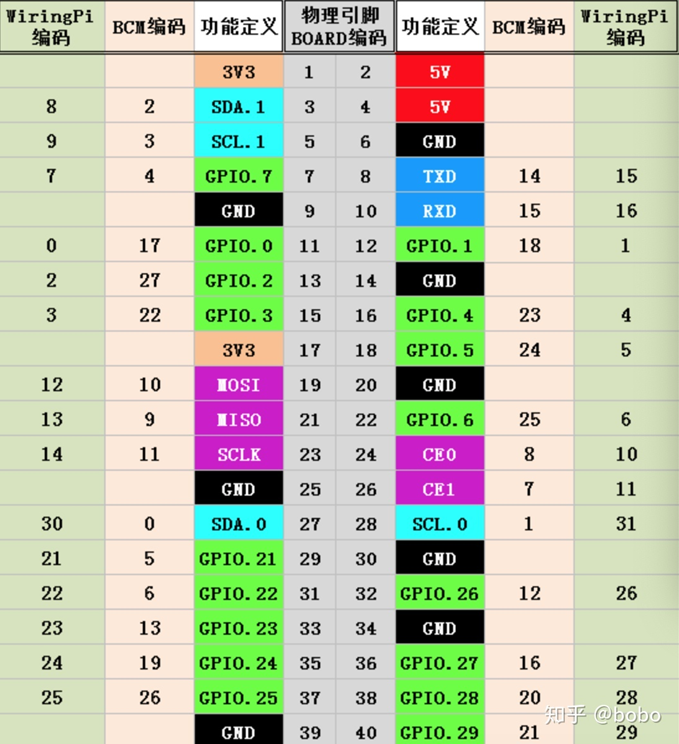

树莓派GPIO引脚

Ø以BOARD编码为例：
Ø1号引脚，是输出1个3.3伏的电压，也就是如果用数字万用表去测量这根引脚的电压，会一直测出来是3.3伏。
Ø2号引脚，是输出1个5伏的电压，也就是如果用数字万用表去测量这根引脚的电压，会一直测出来是5伏。
Ø6号引脚，是一个GND，也就是接地，如果测量电压的话，就是0伏。
Ø11号引脚，是绿色图标，旁边写着GPIO.0，这个接口就是普通的接口，可以输入也可以输出。如果设置为输出，则可以输出高电压或者低电压。输出高电压就是3.3伏，输出低电压就是0伏。可以通过程序来控制。
Ø假如需要一个恒定的电压输出到某个电路，则可以选择3.3v或者5v的相应接口。假如需要一个变化的电压输出到某个电路，则可以选择绿色的GPIO接口，例如11号、12号、13号、15号等。

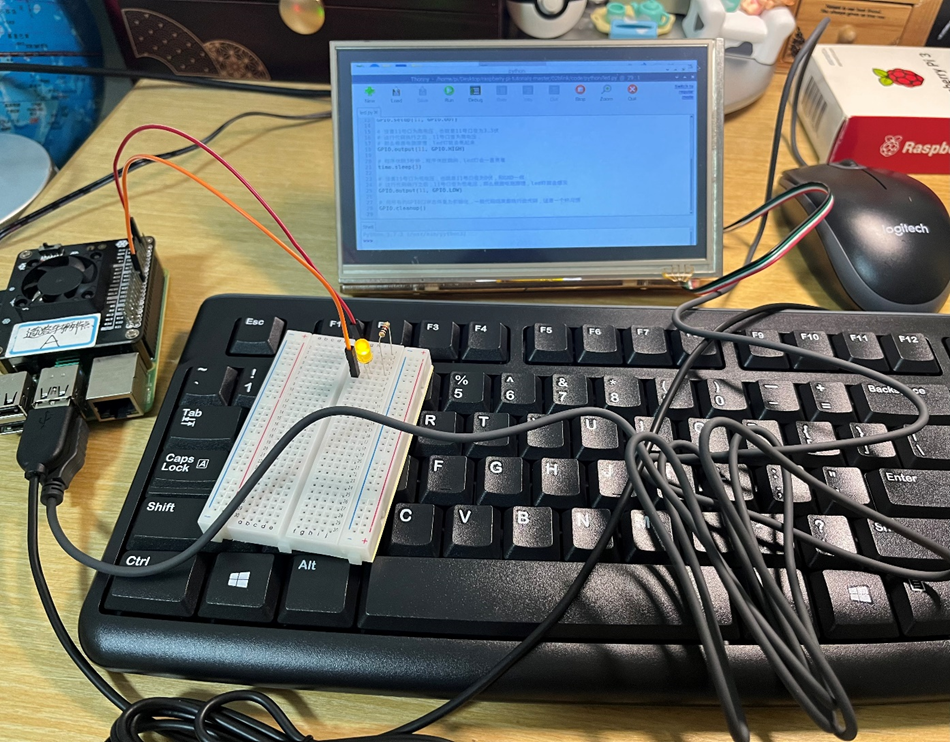

实验接线

程序设计

导入模块RPI.GPIO模块
    import RPi.GPIO as GPIO
检查模块是否引入成功
    try:
                import RPi.GPIO as GPIO
    except RuntimeError:
                print("引入错误")
指定一种引脚编号规则：
    GPIO.setmode(GPIO.BOARD)
      # or
    GPIO.setmode(GPIO.BCM)
引脚设置
    # 将引脚设置为输入模式
    GPIO.setup(channel, GPIO.IN)
    # 将引脚设置为输出模式
    GPIO.setup(channel, GPIO.OUT)
    # 为输出的引脚设置默认值
    GPIO.setup(channel, GPIO.OUT, initial=GPIO.HIGH)

#!/usr/bin/env python
# encoding: utf-8
# 导入模块RPI.GPIO，命名为别名为GPIO
import RPi.GPIO as GPIO
# 导入time模块
import time
# 声明 GPIO 使用物理编号方式，也就是11号口就是物理编号11号口
GPIO.setmode(GPIO.BOARD)
# 声明11号口是用于输出模式
GPIO.setup(11, GPIO.OUT)
# 设置11号口为高电压，也就是11号口变为3.3伏
# 这行代码执行之后，11号口变为高电压，
# 那么根据电路原理，led灯就会亮起来
GPIO.output(11, GPIO.HIGH)
# 程序休眠3秒钟，程序休眠期间，led灯会一直亮着
time.sleep(3)
# 设置11号口为低电压，也就是11号口变为0伏，和GND一样
# 这行代码执行之后，11号口变为低电压，那么根据电路原理，led灯就会熄灭
GPIO.output(11, GPIO.LOW)
# 将所有的GPIO口状态恢复为初始化，一般代码结束都执行此代码，这是一个好习惯
GPIO.cleanup()
