1.STM32学习方法

1.学习资源

  1.                 开源电子网：                 [www.openedv.com](https://www.openedv.com)<br />                    ST中国官方技术网站：   [www.stmcu.org](https://www.stmcu.org)

2.学习内容

  1.                  熟练掌握C语言        熟练掌握一种开发环境        库函数和寄存器对比学习<br />                     基本外设：GPIO输入输出、外部中断、定时器、串口<br />                     基本外设接口：SPI、IIC、WDG、FSMC、ADC/DAC、SDIO等<br />                     高级功能：UCOS、FATFS 、EMWIN等

3.总结

  1.                   视频+开发板配套教程+开发板配套源码+芯片官方手册搭配学习

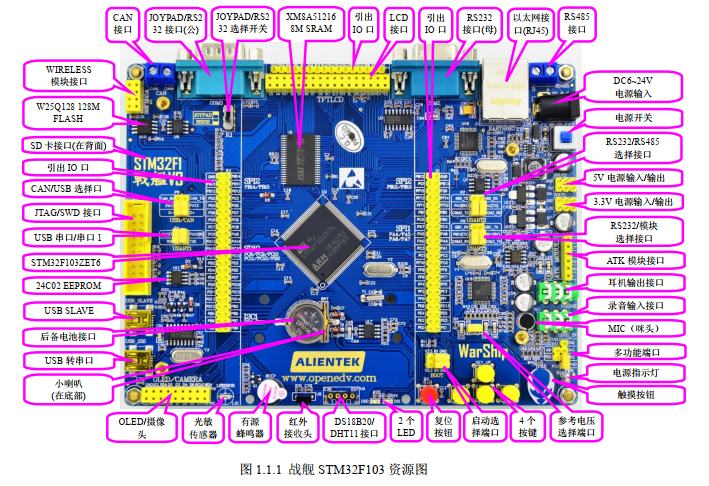

2.开发板资源描述

  1.     ![A)@$E31TB_MM{_)2PCNWCS8.png](https://cdn.nlark.com/yuque/0/2021/png/22507599/1629894587710-0d52d9a9-0aff-43fd-8d34-f7de88a2d99b.png#clientId=uf60b9cc2-c7a5-4&from=ui&id=ua06930f1&margin=%5Bobject%20Object%5D&name=A%29%40%24E31TB_MM%7B_%292PCNWCS8.png&originHeight=486&originWidth=709&originalType=binary&ratio=1&size=449382&status=done&style=none&taskId=u15959fc6-cf68-4212-9655-ab891beeacd)

3.STM32初探

1.Cortex内核

  1.                          Cortex-A—面向性能密集型系统的应用处理器内核<br />                               Cortex-R—面向实时应用的高性能内核<br />                               Cortex-M—面向各类嵌入式应用的微控制器内核

2.什么是STM32

  1.                           STM32就是意法半导体公司设计推出的以 ARM Cortex-M 为内核的32位控制器。

3.为什么选择STM32

  1.                          1.超低的价格 2.超低的价格 3.丰富的型号                                                                                                             <br />                             4.优异的实时性能 5.杰出的功耗控制 6.极低的开发成本

4.STM32芯片解读

  1.      内核:<br />                                      32位高性能ARM Cortex-M3处理器     <br />                                       时钟:高达72M,实际还可以超屏一点点<br />                                       单周期乘法和硬件除法<br />          IO口:      <br />                                       STM32F103ZET6: 144引脚 112个IO<br />                                       STM32F103RCT6:64引脚51个IO-大部分IO口都耐5V(模拟通道除外）<br />                                       支持调试:SWD和JTAG,SWD只要2根数据线<br />                 存储器容量:<br />                                        STM32F103ZET6:512K FLASH,64K SRAM<br />                                        STM32F103RCT6: 256K FLASH,48K SRAM<br />           时钟，复位和电源管理：<br />                                      2.0~3.6V电源和IO电压<br />                                      上电复位,掉电复位和可编程的电压监控<br />                                       强大的时钟系统<br />                                        4~16M的外部高速晶振-内部8MHz的高速RC振荡器<br />                                       内部40KHz低速RC振荡器,看门狗时钟<br />                                       内部锁相环(PLL,倍频),一般系统时钟都是外部或者内部高速时钟经过PLL倍频后得到 <br />                                       外部低速32.768K的晶振,主要做RTC时钟源<br />           低功耗：<br />                                       睡眠,停止和待机三种低功耗模式<br />                                       可用电池为RTC和备份寄存器供电<br />    AD:<br />                                        3个12位AD【多达21个外部测量通道】<br />                                        转换范围:0~3.6(电源电压)<br />                                         内部通道可以用于内部温度测量<br />                                         内置参考电压
  3.        DA：<br />                                         2个12位DA<br />                                DMA：<br />                                          12个DMA通道(7+5=12;7通道DMA1,5通道DMA2)<br />                                          支持外设:定时器,ADC,DAC, SDIO,12S,SPI,12C,和USART<br />           定时器：  <br />                                          4个通用定时器<br />                                           2个基本定时器<br />                                           2个高级定时器<br />                                          1个系统定时器<br />                                          2个看门狗定时器 <br />            通信接口：<br />                                           2个12C接口<br />                                           5个串口<br />                                           3个SPI接口<br />                                           1个CAN2.0<br />                                           1个USB FS<br />                                           1个SDIO

5.STM32最小系统


几个基本电路：
供电
复位
时钟:外部晶振（2个)
Boot启动模式选择
下载电路(串口/JTAG/SWD)
后备电池
