• PCB的布线是整个PCB设计中最为重要的、最为耗时的一个环节。
      • 其绘制的基础是有着良好规范的原理图设计。


    • 原理图设计

    • PCB的设计

      1. 导入原理图
        1. 设计 > import changes from ……
      2. 改变板子的大小
        1. 在keep out layer 定义板子的大小
        2. 在设计中，选择板子形状，按照选择对象定义（D S D ）
      3. 设计布线的一些规则（设计 > 规则）
        1. Electrial clearance(安全间距)
          1. 最小线间距是6mil哦
        2. Routing width(线宽)
          1. 最小线宽是6mil哦
        3. 以后碰到了再补充！
      4. Sch和Pcb进行模块分类
        1. 在原理图中选定模块（工具 > 选择PCB期间 我的short key : ,）
        2. 在PCB中，工具> 期间摆放> 在矩形区域排列 我的short key : k
      5. 布局&布线
        1. 布局：
          1. 在芯片的去耦电容，一定要靠近引脚
          2. 小tips：突出网络，可以使用ctrl+鼠标左键
          3. 晶振下方除了可以铺地线，其余的任何线都不允许铺！
          4. 路径，避免锐角和直角，万不得已可以使用直角。
      6. 泪滴的添加
        1. 添加泪滴的目的：在导线连接到焊盘时，逐渐增大其宽度，好处是提高了信号的完整性！（工具 > 泪滴）
      7. 放置定位孔
        1. 需要考虑实际中多大的定位螺丝孔。eg: M3螺丝定位，开孔>3mm
      8. 丝印拜访
        1. Top_layer 进行丝印摆放。
      9. 覆铜
        1. 建议手动覆铜，确保回路完整及电流顺利通过。覆铜需检查！！！
        2. Top_layer 覆铜
        3. Bottom_layer 覆铜
      10. 视图配置
        1. 我的short key : ctrl+alt+V
        2. polygom（布线）透明度：70%
        3. rooms(板子)透明度: 60%
      11. 添加logo
        1. 目前还不会，等用到了再学！
    • 打板
      • 通过嘉立创下单软件，上传PCB文件的压缩文件。


    • 注意事项（以后慢慢补充！！！）

      安全间距：用于设定两个电气对象之间的最小安全距离。

      PCB设计应用教材.pdf 嘉利创公司写的一本应用教材，还是非常有实际价值的。

      • 过孔、焊盘。

    最小孔径：0.3mm 最大孔径：6.3mm 单边孔环：6mil (0.15mm)


    • 导电线路的设计（线路层）

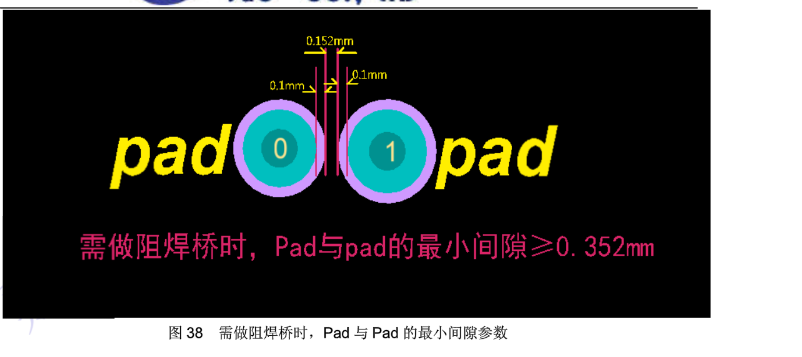

    top layer、bottom layer、内层 最小线宽：6mil 最小线间距：6mil 线与焊盘间的最小间隙：10mil 阻焊桥：又称滤绿油桥、阻焊坝，目的是为了防止元器件管脚短路而做的“隔离带”。

    • 其要求是：焊盘与焊盘间的间隙需大于0.352mm。
    • image.png

    阻焊层：solder mask

    • 线路开窗的时候，须在阻焊层画，在需要开窗的地方。
