• 常见的封装助手工具：Ultra Libration、Libration、LPWizard、FPM

    Ultra Libration

    TI 的一款软件 Ultra Libration 是 TI和Accelerated Designs为TI的客户提供的原理图逻辑封装和PCB封装的快速生成工具。生成的原理图 Symbols 支持的工具有 Altium PCAD （importable by Altium Designer）、Cadence Allegro DEHDL（Concept）、Cadence Orcad Capture、Eagle、Mentor DxDesigner、Mentor Design Capture、Mentor Design Architect、Mentor PowerLogic、Target 3001和Zuken Cadstar；生成的物理封装 Footprints 支持的工具有 Altium PCAD （importable by Altium Designer）、Cadence Orcad Layout、Cadence Orcad PCB Editor、Cadence Allegro、Eagle、Mentor Boardstation、Mentor PowerPCB（PADS）、Mentor Expedition、Target 3001和Zuken Cadstar。Ultra Librarian可以导入CAD/CAE格式的文件，生成符合IPC-7351标准的原理图Symbol封装和Footprint封装。

    • 使用时需要 下载器件的bxl文件

  • LPWizard

LPWizard 目前在 MentorGraphics PADS9.5中已经被集成为软件的一部分，它也可以单独安装使用。

  • BGA(ball Grid Array 球珊阵列)

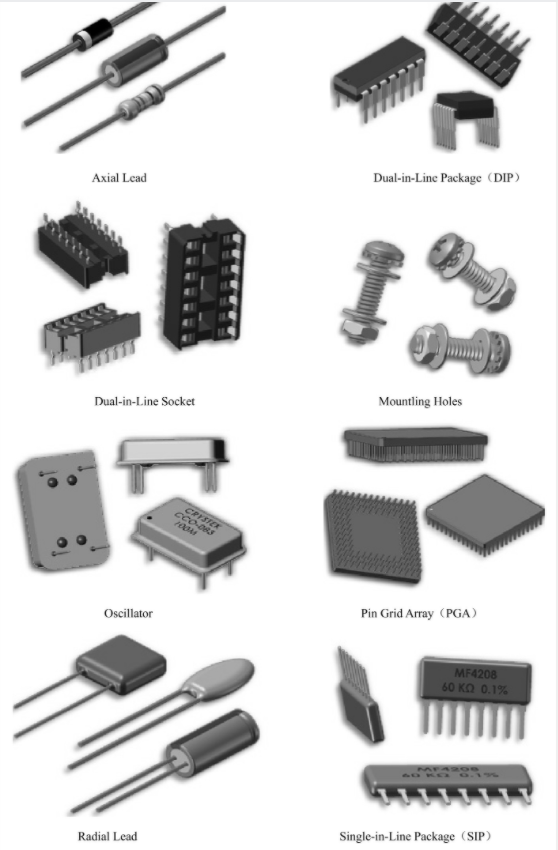

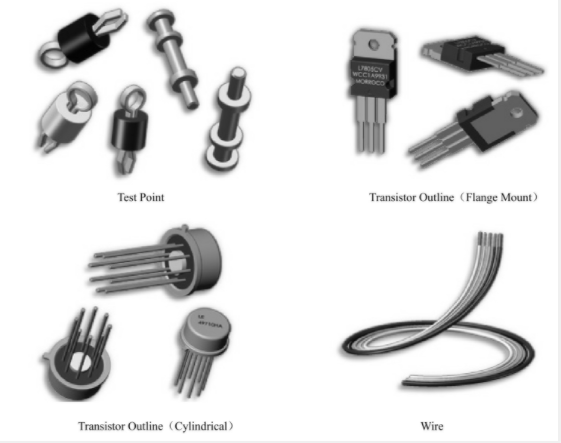

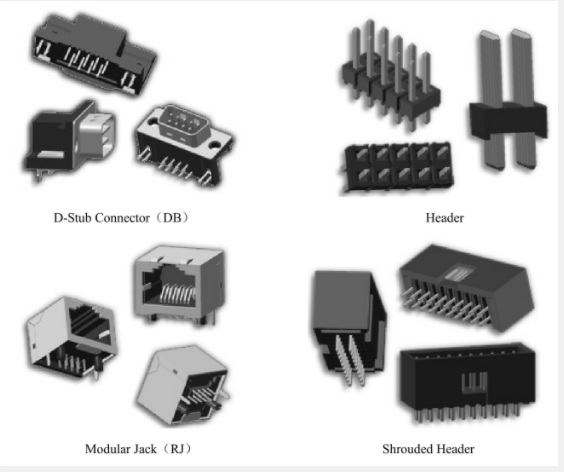

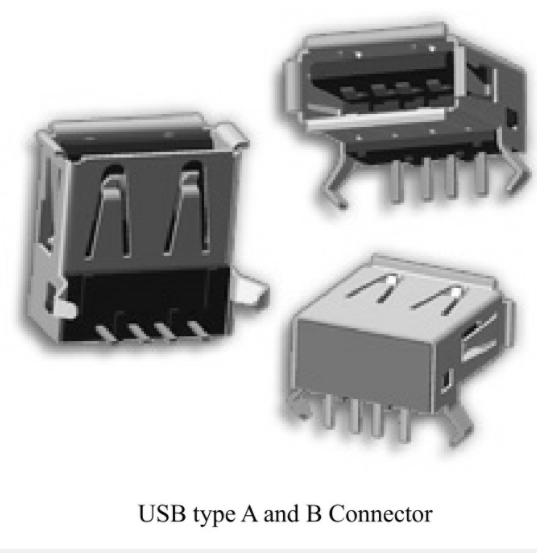

封装样式
