概念

概念

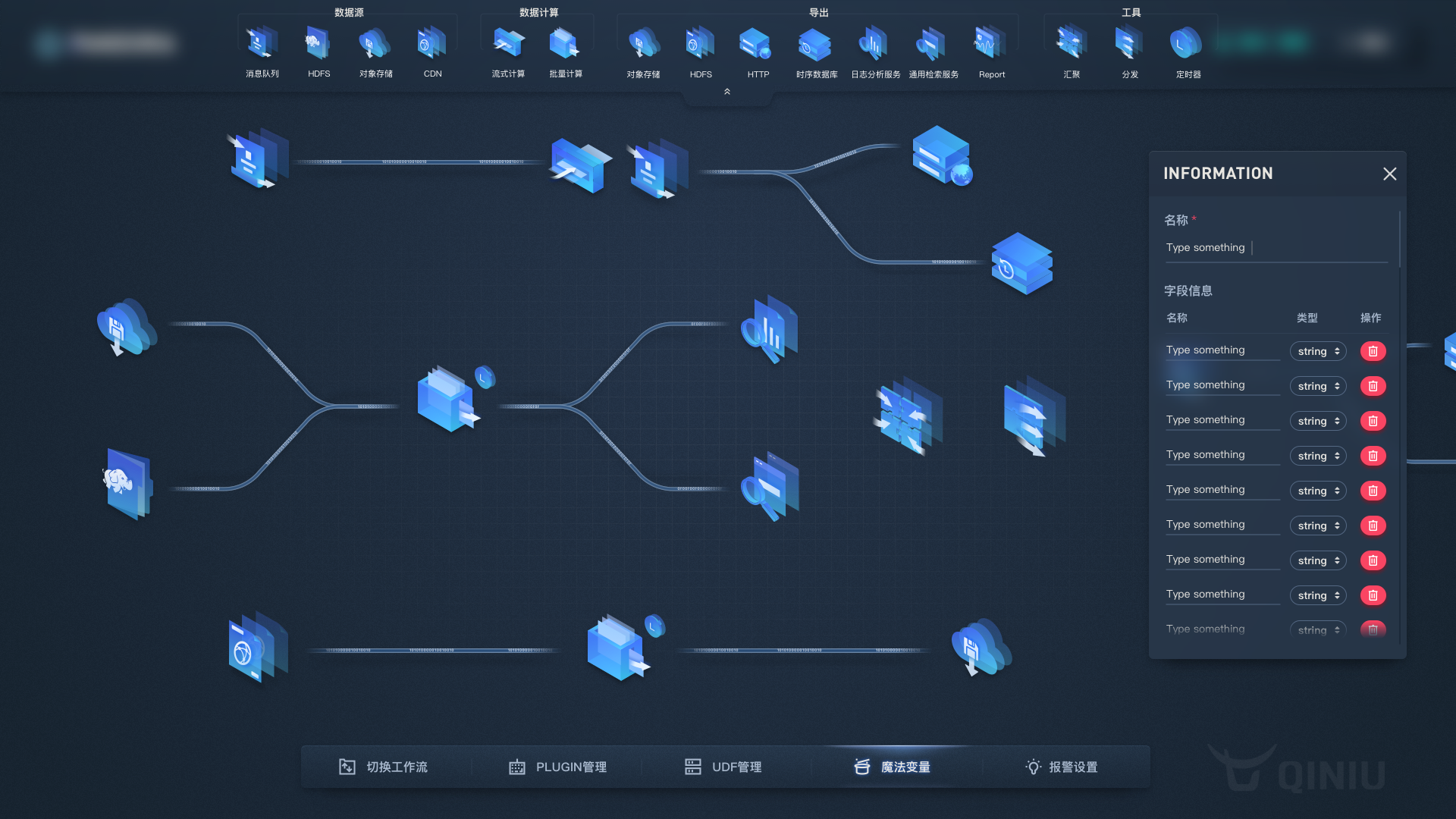

工作流（Workflow）是一个数据接收、计算、导出工具，把业务流程映射到页面上，在这里您的数据业务得到可视化，方便您更直观地来进行大数据分析流程管理。它的操作方式类似于思维脑图，直接在组件上右键或者通过拖拽在组件之间进行连线即可。

您可以通过访问七牛资源主页的 大数据工作流引擎 ,点击体验新版本进入工作流管理界面。

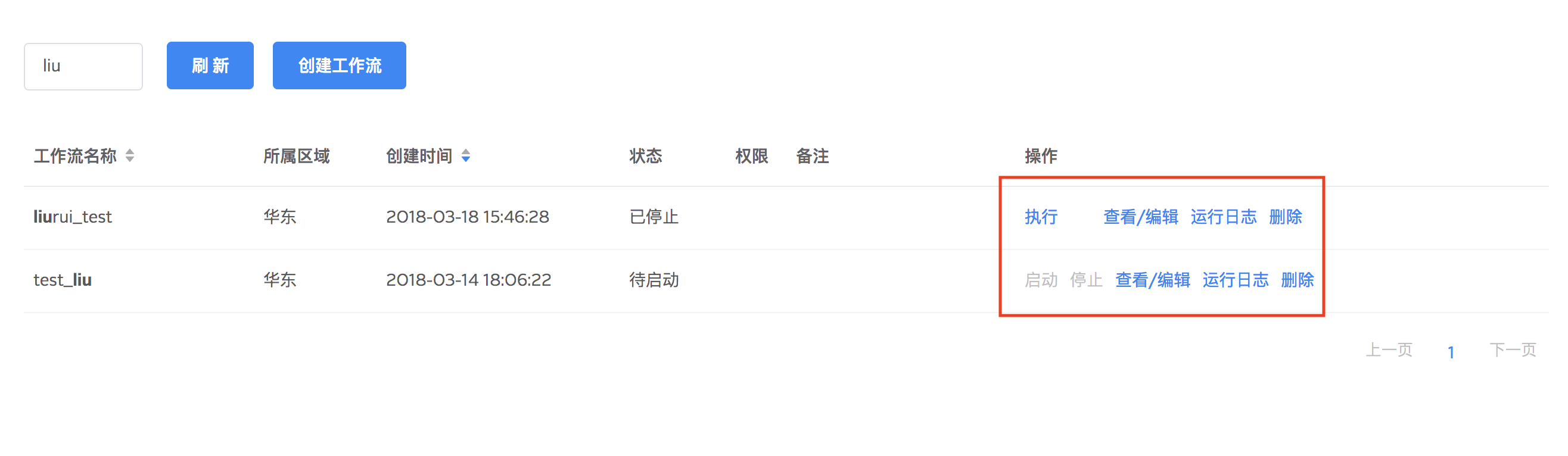

您可以根据需要创建一个或多个工作流，自行控制每一个工作流的启动和停止，方便您便捷地管理数据流。如果您给您的计算任务设置的是手动执行，那么您需要在工作流管理界面点击执行按钮，计算任务才会启动。通过多种功能自由组合，满足您的各种计算需求。

点击创建工作流进入工作流编辑界面。

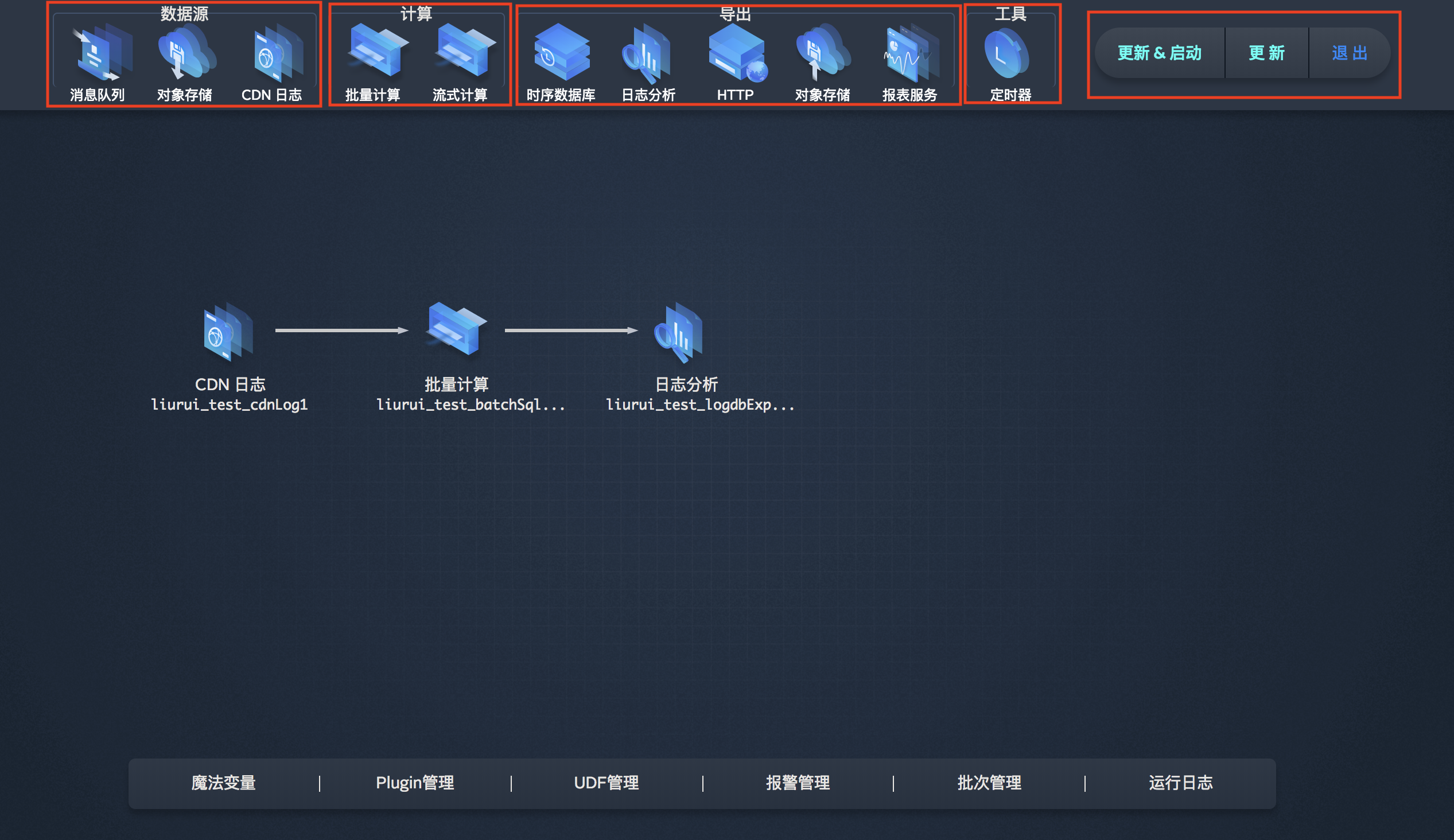

工作流提供3种组件：数据源、计算和导出帮助您打通数据业务，一个完整的工作流至少要包含一个数据源组件和一个数据导出组件。定时器工具在您创建批量计算任务的时候可以设置定时启动/循环启动。后面会详述。在界面右上角您可以看到功能按钮：更新&启动、更新、退出。当您业务逻辑还没整理好的时候,但是想保存现有的操作，您可以点击更新来保存您当前所做的操作，这样做可以大大节省您的工作量。

工作流中字段的数据结构可以是以下几种类型：

工作流界面操作方法请观看视频教程。

视频教程：

数据源

数据源是工作流的起始节点，它可以接收实时上传的数据或读取离线存储的数据，在工作流中，目前支持以下几种类型的数据源：

!> 注意：创建好工作流之后，无论是否启动该工作流，消息队列节点都可以接收数据。

消息队列节点相关参数填写

!> 注意：如果您的数据源新增了一些字段，可以使用添加新字段功能，更新消息队列。

对象存储节点相关参数填写

CDN日志节点相关参数填写

当文件过滤条件类型选择“相对时间”时，过滤条件里可以引入魔法变量。魔法变量后文会详述。

CDN日志数据源的字段类型不可更改，与七牛CDN服务产生的日志格式一致。

数据源节点的具体用法请观看视频教程。

视频教程：

数据计算

工作流提供两种计算模式供您选择：流式计算和批量计算；流式计算即实时计算，批量计算即离线计算。

计算的触发模式分为调度执行和手动执行，调度执行是指将工作流启动后，系统自动将自动开始运行，并按照条件执行调度；手动执行是指将工作流运行一遍后停止。流式计算的计算任务属于调度执行模式，批量计算的计算任务可以是调度执行模式（定时执行和循环执行）或者手动执行模式。

!> 注意1：一个工作流不能同时包含调度模式（流式计算/定时批量计算/循环批量计算）和手动执行模式（手动执行）。

!> 注意2：每一个工作流都可以同时包含一个或多个流式计算与批量计算，并且计算之间可以串行。

流式计算相关参数填写

批量计算相关参数填写

计算节点的具体用法请观看视频教程。

视频教程：

自定义计算

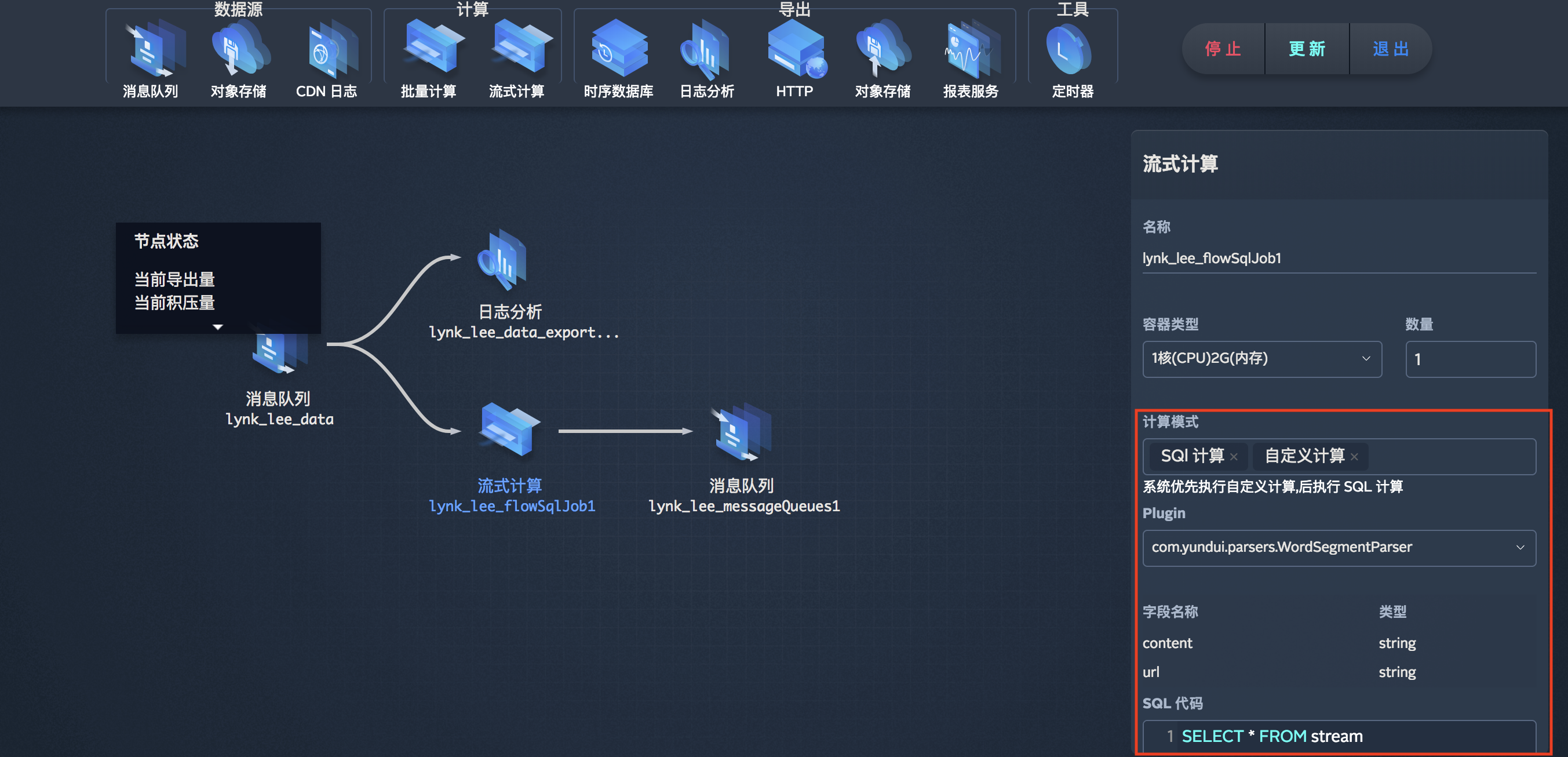

流式计算中，您可能遇到SQL满足不了的计算需求，这时您可以通过自定义计算完成。在这里我们提供引用Plugin和UDF帮您完成自定义计算。

Plugin管理

通过下载我们提供的代码模板，在此基础上编写您的代码(输入类、输出类、业务逻辑代码），打成Jar包。在工作流的工作界面，您可以通过 Plugin管理 上传您的Jar包到工作流，之后您就可以在流式计算中引用您自定义的Plugin来实现更为复杂的数据计算啦！

!> 注意：目前Plugin仅支持Java语言。

Plugin模板下载链接—->>>点此跳转

Plugin具体用法请观看视频教程。

视频教程：

UDF管理

UDF(User-Defined Function)：用户自定义函数。

UDF可以在SQL计算模式中使用，Workflow提供了提供了大约50多种内置UDF函数；如果这些函数不能满足您的需求，那么您也可以自行编写UDF，提交Jar包并添加到UDF函数管理，提交后即可使用。

自定义UDF的过程与自定义Plugin类似，如下：

UDF模板下载链接—->>>点此跳转

解压后，使用Java IDE导入Pandora-UDF项目。

等待项目依赖加载完成后，可以在 src/main/java/com.pandora/ 目录下查看一个简单的示例。

这个示例中包含了一个名为 SimpleUdf的Class，在这个Class中有4个方法：

1. String parseTime(String t)
将 Input RFC3339 格式转为 date time 时间格式
@param input rfc3339 格式，形如 2017-04-05T16:41:42.651614Z
@return 返回date time格式时间 形如 2017-04-05 16:41:42
如 parseTime("2017-04-05T16:41:42.651614Z")
2. String parseTime(long t)
将时间戳转为 date time 时间格式
@param input 时间戳，单位为毫秒
@return 返回date time格式时间 形如 2017-04-05 16:41:42
如 parseTime(1499324233000)
3. String parseTime(long t, String unit)
将 Input RFC3339 格式转为 date time 时间格式
@param input 时间戳，单位为毫秒
@param unit 指定时间戳的单位，支持 s （秒）, ms（毫秒）, us（微妙）, ns (纳秒)
@return 返回date time格式时间 形如 2017-04-05 16:41:42
如 parseTime(1499324233000, "ms")
4. String parseTime(long t, String unit)
将 Input RFC3339 格式转为 date time 时间格式
@param input 时间戳，单位为毫秒
@param unit 指定时间精度，1毫秒等于多少该精度单位时间
@return 返回date time格式时间 形如 2017-04-05 16:41:42
如 parseTime(149932423300000000, 100000) 解析百纳秒时间戳

您可以在 src/main/java/com.pandora/ 目录下新建Class和方法，并在方法中编写UDF逻辑，代码编写完成后，需要将这个工程打成Jar包并上传至Workflow，新增到自定义函数里，然后就可以使用这个UDF了。

!> 注意：Jar包名称中不可包含-、_号。

在SQL中使用UDF：

SELECT
  parseTime(t1) t1,
  parseTime(t2) t2,
  parseTime(t3, "s") t3,
  parseTime(t4, 100000) t4
from
  stream

魔法变量

魔法变量的概念类似于编程语言中的变量，即您可以定义一个变量，在数据计算中或者过滤条件中引用。目前魔法变量仅支持时间类型的值。

目前系统提供了8个内置变量，只能引用，不可修改和删除：

用户也可以自行创建魔法变量，并且创建的魔法变量的值可以引用系统内置变量。

当我们需要使用魔法变量的时候，只需要输入 $(变量名称) 即可，如:

select * from stream where time = $(now)

数据导出

将数据源或计算任务中的数据导出到指定的地址。

目前我们支持将数据导出到以下地址：

1. 指定一个日志分析服务的日志仓库；
2. 指定一个时序数据库的数据仓库下的序列；
3. 指定一个HTTP服务器地址；
4. 指定一个对象存储的Bucket；
5. 指定一个报表工作室的数据仓库下的数据表；

导出到日志分析填写参数

导出到时序数据仓库填写参数

导出到HTTP地址填写参数

导出到对象存储填写参数

!> 关于文件前缀,默认值为空(生成文件名会自动加上时间戳格式为yyyy-MM-dd-HH-mm-ss),支持魔法变量。

前缀用法说明：

1.前缀使用魔法变量 假如前缀的取值为kodo-parquet/date=$(year)-$(mon)-$(day)/hour=$(hour)/min=$(min)/$(sec),且生成某一文件时的北京标准时间为2017-01-12 15:30:00, 则前缀将被解析为kodo-parquet/date=2017-01-12/hour=15/min=30/00,其中的魔法变量$(year)、$(mon)、$(day)、$(hour)、$(min)、$(sec)分别对应文件生成时间2017-01-12 15:30:00的年、月、日、时、分、秒。

2.前缀使用默认值 假如生成某一文件时的北京标准时间为2017-01-12 15:30:00, 则前缀将被解析为2017-01-12-15-30-00。

导出到报表服务填写参数

定时器

Workflow提供定时器功能，当您想为批量计算设置循环或定时规则时，您可以直接将定时器工具拖拽到批量计算节点上，然后在参数里填写相应的定时规则，您的批量运算任务就可以有条不紊的按照您设定的规则定时运行啦，非常方便！

报警管理

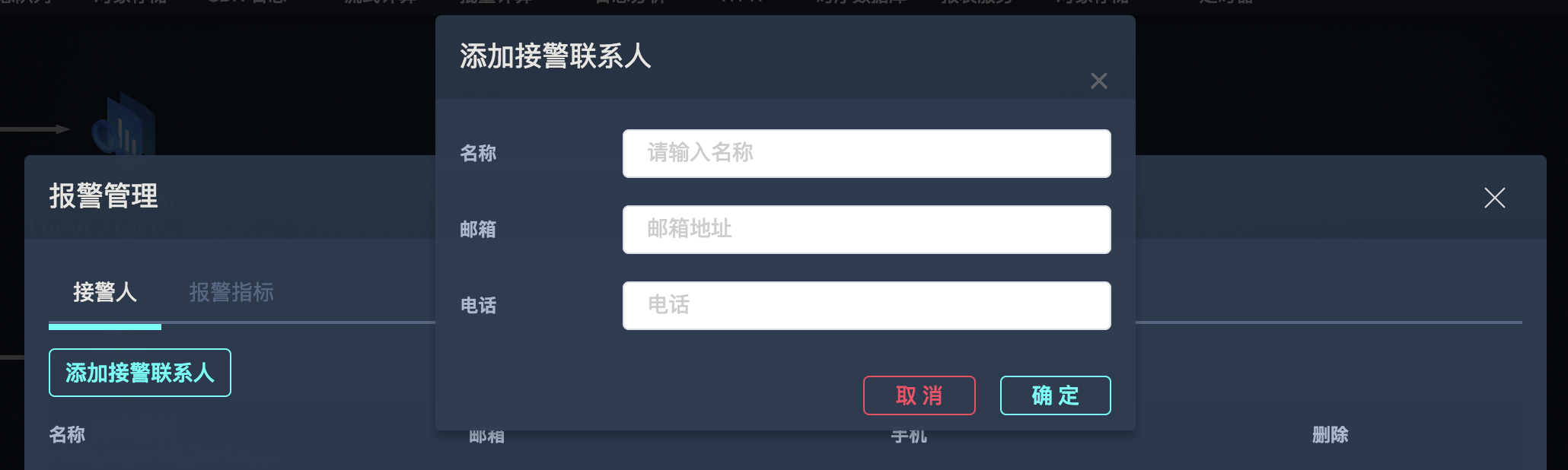

Workflow支持报警管理，您可以填写报警人相关信息和报警指标，如果节点的运行情况满足您选择的报警指标，您就可以收到报警通知啦！

批量计算任务批次管理

当您的计算任务是手动执行的时候，Workflow提供任务批次管理，您可以看到您的数据运行任务执行的状态（运行中、成功、失败、就绪、已停止），对于停止或失败的任务，您可以对它进行重新执行操作。

运行日志监控

Workflow提供节点的运行日志监控，您可以选择数据节点（导出节点、流式计算节点、批量计算节点）来查看各节点的运行日志，帮您宏观监控数据的运行情况，及时发现问题。
