1. 意图（Intent）

将对象组合成树形结构来表示“整体/部分”层次关系，允许用户以相同的方式处理单独对象和组合对象。

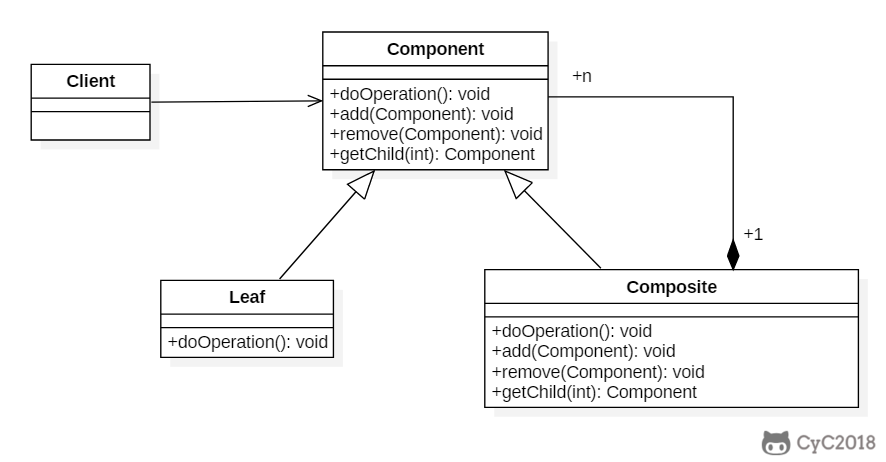

2. 类图（Class Diagram）

组件（Component）类是组合类（Composite）和叶子类（Leaf）的父类，可以把组合类看成是树的中间节点。

组合对象拥有一个或者多个组件对象，因此组合对象的操作可以委托给组件对象去处理，而组件对象可以是另一个组合对象或者叶子对象。

3. 实现（Implementation）

I 雇员案例1

直接看一个例子吧，每个员工都有姓名、部门、薪水这些属性，同时还有下属员工集合（虽然可能集合为空），而下属员工和自己的结构是一样的，也有姓名、部门这些属性，同时也有他们的下属员工集合。

  1. public class Employee {
  2.    private String name;
  3.    private String dept;
  4.    private int salary;
  5.    private List<Employee> subordinates; // 下属
  7.    public Employee(String name,String dept, int sal) {
  8.       this.name = name;
  9.       this.dept = dept;
  10.       this.salary = sal;
  11.       subordinates = new ArrayList<Employee>();
  12.    }
  14.    public void add(Employee e) {
  15.       subordinates.add(e);
  16.    }
  18.    public void remove(Employee e) {
  19.       subordinates.remove(e);
  20.    }
  22.    public List<Employee> getSubordinates(){
  23.      return subordinates;
  24.    }
  26.    public String toString(){
  27.       return ("Employee :[ Name : " + name + ", dept : " + dept + ", salary :" + salary+" ]");
  28.    }
  29. }

通常，这种类需要定义 add(node)、remove(node)、getChildren() 这些方法。

II 雇员案例2

组件（Component）类

  1. public abstract class Component {
  2.     protected String name;
  4.     public Component(String name) {
  5.         this.name = name;
  6.     }
  8.     public void print() {
  9.         print(0);
  10.     }
  12.     abstract void print(int level);
  14.     abstract public void add(Component component);
  16.     abstract public void remove(Component component);
  17. }

组合类（Composite）

  1. public class Composite extends Component {
  3.     private List<Component> child;
  5.     public Composite(String name) {
  6.         super(name);
  7.         child = new ArrayList<>();
  8.     }
  10.     @Override
  11.     void print(int level) {
  12.         for (int i = 0; i < level; i++) {
  13.             System.out.print("--");
  14.         }
  15.         System.out.println("Composite:" + name);
  16.         for (Component component : child) {
  17.             component.print(level + 1);
  18.         }
  19.     }
  21.     @Override
  22.     public void add(Component component) {
  23.         child.add(component);
  24.     }
  26.     @Override
  27.     public void remove(Component component) {
  28.         child.remove(component);
  29.     }
  30. }

叶子类（Leaf）

  1. public class Leaf extends Component {
  2.     public Leaf(String name) {
  3.         super(name);
  4.     }
  6.     @Override
  7.     void print(int level) {
  8.         for (int i = 0; i < level; i++) {
  9.             System.out.print("--");
  10.         }
  11.         System.out.println("left:" + name);
  12.     }
  14.     @Override
  15.     public void add(Component component) {
  16.         // 牺牲透明性换取单一职责原则，这样就不用考虑是叶子节点还是组合节点
  17.         throw new UnsupportedOperationException();
  18.     }
  20.     @Override
  21.     public void remove(Component component) {
  22.         throw new UnsupportedOperationException();
  23.     }
  24. }

客户端代码

  1. public class Client {
  2.     public static void main(String[] args) {
  3.         Composite root = new Composite("root");
  4.         Component node1 = new Leaf("1");
  5.         Component node2 = new Composite("2");
  6.         Component node3 = new Leaf("3");
  7.         root.add(node1);
  8.         root.add(node2);
  9.         root.add(node3);
  10.         Component node21 = new Leaf("21");
  11.         Component node22 = new Composite("22");
  12.         node2.add(node21);
  13.         node2.add(node22);
  14.         Component node221 = new Leaf("221");
  15.         node22.add(node221);
  16.         root.print();
  17.     }
  18. }
  1. Composite:root
  2. --left:1
  3. --Composite:2
  4. ----left:21
  5. ----Composite:22
  6. ------left:221
  7. --left:3


4. JDK

  • javax.swing.JComponent#add(Component)
  • java.awt.Container#add(Component)
  • java.util.Map#putAll(Map)
  • java.util.List#addAll(Collection)
  • java.util.Set#addAll(Collection)
