第2章内容，主要从CPU如何执行指令的角度讲解了8086CPU的逻辑结构、形成物理地址的方法、相关的寄存器以及一些指令。

这一章，从访问内存的角度继续学习几个寄存器。

一、内存中字的存储

CPU中，用16位寄存器来存储一个字。高8位存放高位字节，低8位存放低位字节。在内存中存储时，由于内存单元是字节单元（一个单元存放一个字节），则一个字要用两个地址连续的内存单元来存放，这个字的低位字节存放在低地址单元中，高位字节存放在高地址单元中。比如，从0地址开始存放20000，这种情况如下所示：

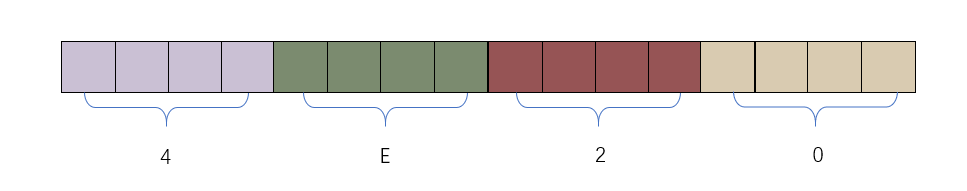

进制转换

此时的4E20 H一共有16位数据

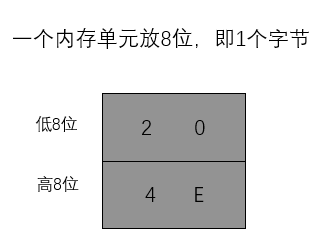

现在要将这16位数据放到内存单元中，一个内存单元存放8位，即2个字节，放进去后如下图所示

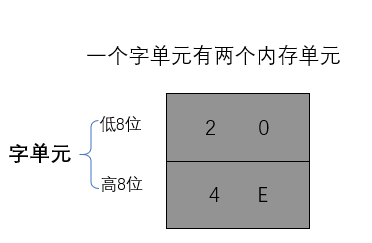

现在，再提出一个概念，字单元：一个存放字型数据（16位）的内存单元，有两个地址连续的内存单元组成。

在以后的课程中，将起始地址为N的字单元简称为N地址字单元。比如，上面的例子中，字单元的起始地址为0，可以说这是0地址字单元。

二、DS和[address]

CPU要读写一个内存单元的时候，必须先给出这个内存单元的地址，在8086PC机中，内存地址由段地址和偏移地址组成。8086CPU中有一个DS寄存器，通常用来存放要访问数据的段地址。

比如，我们要读取10000 H单元的内容，可以用如下的程序段进行。

; 下面的3条指令将10000H(1000:0)中的数据读到al中
mov bx,1000H
mov ds,bx
mov al,[0]

对上面的指令讲解，首先是mov指令的用法

第3种用法中，[0 ]中存放的是内存单元的偏地址0

但是，我们知道，只有一个偏移地址是不能定位一个内存单元的，内存单元的段地址是多少？指令执行时，8086CPU自动取DS中的数据为内存单元的段地址。

另外，上面第1条语句和第2条语句

mov bx,1000H
mov ds,bx

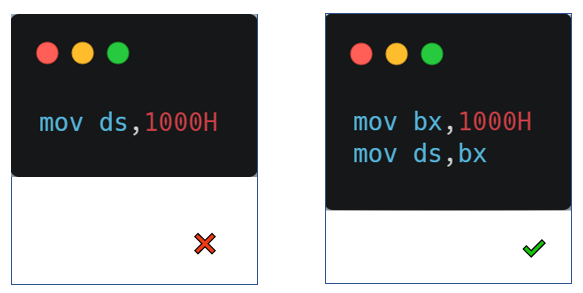

可不可以合成如下的一句话

mov ds,1000H

答案是：不能！因为不可以给段寄存器直接赋值，只能先赋值给一个寄存器吗，然后利用这个寄存器给段寄存器赋值。

上面是将1000:0的物理地址送到al中，如果将al中的数据从到1000:0中，应该怎么做

; 下面的3条指令将al中的数据送到10000H(1000:0)
mov bx,1000H
mov ds,bx
mov [0],al

三、字的传送

前面使用mov指令在寄存器和内存之间进行字节型数据的传送。因为8086CPU是16位结构，有16根数据线，所以可以一次性传送16位数据（即1个字，2个字节）。只要在mov指令中给出16位的寄存器就可以进行16位数据的传送了。

mov bx,1000H
mov ds,bx
mov ax,[0]            ; 将1000:0处的字型数据送入ax
mov [0],cx            ; cx中的16位数据送到1000:0处

例子：《汇编语言》第3版P62

四、mov、add、sub指令

前面用到了mov、add和sub指令，它们都带有2个操作对象，对于mov指令，它有如下几种形式

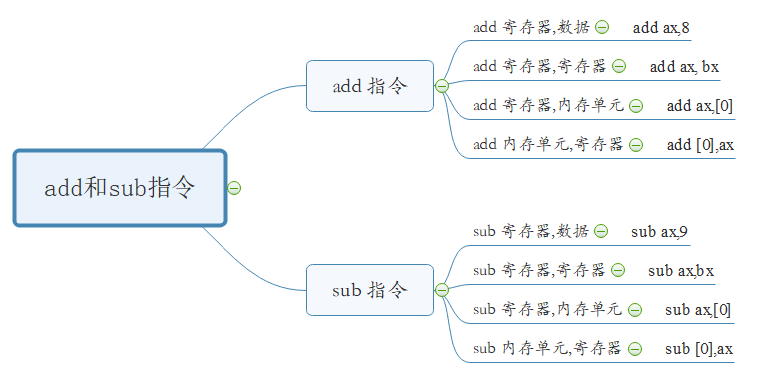

对于add和sub指令，这两个应该差不多，下面给出几个指令，至于其指令能否像mov指令那样使用，需要验证一下

五、数据段

对于8086PC机，在编程时，可以根据需要，将一组内存单元定义为一个段。

可以将一组长度#card=math&code=N%28N%5Cleqslant%2064%5Ctext%7BKB%7D%29&id=Bnmca)、地址连续、起始地址为16的倍数的内存单元当作专门存储数据的内存空间，从而定义了一个数据段。

比如用123B0H~123B9H这段内存空间存放数据，就可以认为，123B0H - 123B9H这段内存是一个数据段，它的段地址为123BH，长度为10个字节。

PS：这段和原来的代码段的定义是一样的，所以我就可以使用原来的图了

现在将123B0H - 123B9H的内存单元定义为数据段，现在要累加这个数据段中前3个单元中的数据，代码如下

mov ax,123BH
mov ds,ax                    ; 将123BH送入DS中，作为数据段的首地址
mov al,0                    ; 用AL存放累加结果
add al,[0]                    ; 将123B:0中的数据加到AL中
add al,[1]                    ; 将123B:1中的数据加到AL中
add al,[2]                    ; 将123B:2中的数据加到AL中

六、栈

这里对栈的理解就很浅显了：最先进的最后出

七、CPU提供的栈机制

现今的CPU都有栈的设计，8086CPU也不例外。8086CPU提供相关的指令来以栈的方式访问内存空间。这意味着在8086CPU编程的时候，可以将一段内存当作栈来使用。

8086提供入栈和出栈指令

• PUSH：入栈
• POP：出栈

; 注意：8086CPU的入栈和出栈操作都是以字为单位进行的
push ax        ; 将寄存器ax中的数据送入栈中
pop ax        ; 从栈顶取出数据送入ax

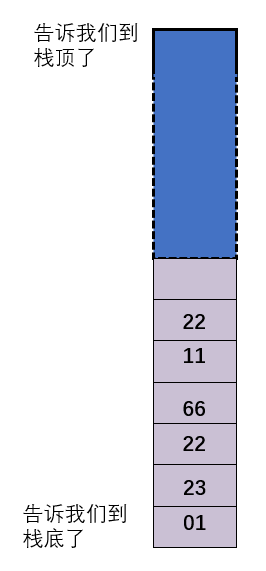

下面举例说明，下面可以将10000H-1000FH这段内存当作栈来使用，使用下面这个动图来描述一段指令的执行过程

指令代码如下

mov ax,1023H
push ax
mov bx,2266H
push bx
mov cx,1122H
pushcx
pop ax
pop bx
pop cx

上面可以看出push和pop指令的执行过程，但是其中有两个问题

1. 我们将10000H-1000FH这段内存当作栈来使用，一个重要的问题是，CPU怎么知道这段内存是栈？
2. 我们使用push ax指令的时候，要将寄存器内容放在当前栈顶的上方；使用pop ax指令的时候，要从栈顶取出数据，送入寄存器。然而，pop和push指令在执行的时候必须知道哪个单元是栈顶单元，怎么知道呢？

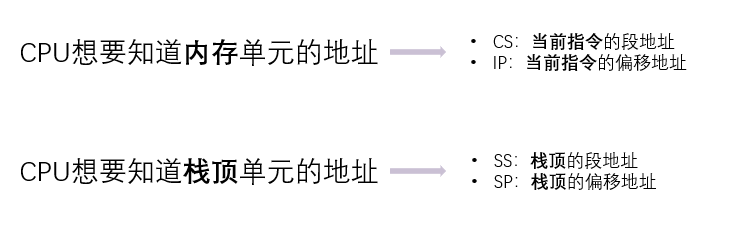

之前学习内存地址的时候，使用CS和IP来告诉CPU其物理地址，这里同样有对应的寄存器SS和SP来告诉栈顶的地址

现在，可以完整描述push和pop指令的功能了，例如push ax的执行，有下面两步完成

1. SP=SP-2，SS:SP指向当前栈顶前面的单元，以当前栈顶前面的单元作为新的栈顶
2. 将ax中的内容送入SS:SP指令的内存单元出，ss:sp此时指向新栈顶。

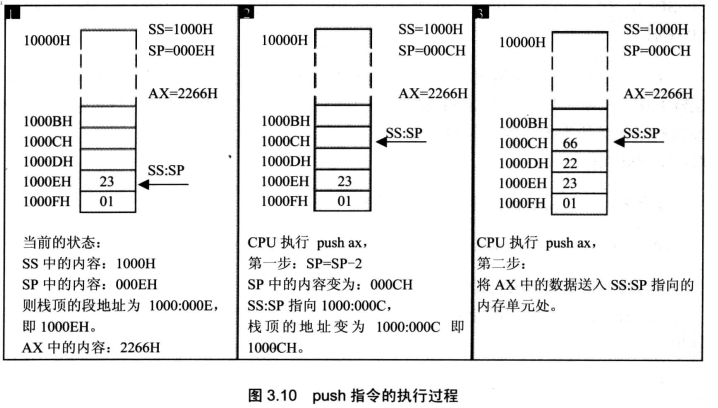

下图描述了8086CPU对push指令的执行过程

从图中，可以看出8086CPU入栈时，栈顶从高地址向低地址方向增长。

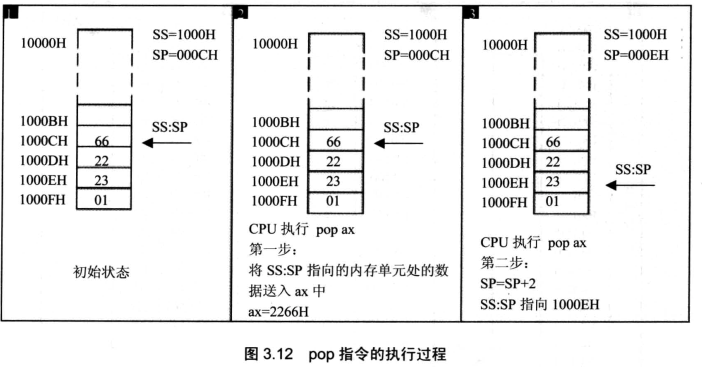

接下来，描述pop指令的功能，例如pop ax有以下两步完成

1. 将SS:SP指向的内存单元处的的数据送入ax中
2. SP=SP+2，SS:SP指向当前栈顶下面的单元，以当前栈顶下面的单元为新的栈顶。

注意：上图中，出栈后，SS:SP指向新的栈顶1000EH，pop操作前的栈顶元素，1000CH处的2266H依然存在。但是，它以不在栈中。当再次执行push等入栈指令后，SS:SP移至1000CH，并在里面写新的数据，它将被覆盖。

八、栈顶超界的问题

通过上述的过程，我们现在知道了8086CPU用SS和SP指示栈顶的地址，并提供push和pop指令实现入栈和出栈。

但是，还有另外一个问题，SS和SP只是记录了栈顶的地址，依靠SS和SP可以保证在入栈和出栈时找到栈顶。可是，如何保证入栈、出栈时，栈顶不会超出栈空间？

栈顶超界是很危险的，既然我们将一段空间安排为栈，那么在栈空间之外的空间里可能存放了具有其他用途的数据、代码等，这些数据、代码可能是我们程序之中的，也可能是别的程序中的（毕竟一个计算机系统并不是只有我们自己的程序在运行）。但是，由于我们在入栈出栈时不小心，将这些数据、代码意外改写会引起一连串的错误。

这个时候，我们希望CPU中有记录栈顶上限和栈底的寄存器，我们通过这些寄存器来指定栈空间的范围，从而保证不会超界。

但是，8086CPU不保证我们对栈的操作不会超界。也就是说，8086CPU只知道栈顶在何处（由SS : SP指示），而不知道我们安排的栈空间有多大。这点就好像CPU只知道当前要执行的命令在何处（由CS : IP指示），而不知道要执行的指令有多少条。

所以，在编程的时候要自己操心栈顶超界的问题，要根据可能用到的最大栈空间，来安排栈的大小，防止入栈的数据太多而导致超界；执行出栈操作的时候也要注意，防止栈空的时候继续出栈而导致超界。

九、push、pop指令

push和pop指令是可以在寄存器和内存之间（栈空间是内存空间的一部分，是一段可以以一种特殊的方式进行访问的内存空间）传递的数据。当然，push和pop指令也可在内存单元之间传递数据

比如，下面这个例子：

指令执行时，CPU要知道内存单元的地址，可以在push和pop指令中只给出内存单元的偏移地址，段地址在指令执行时从ds中取得。

mov ax,1000H
mov ds,ax            ; 内存单元的段地址要放在ds中
push [0]            ; 将1000:0处的字压入栈中
pop [2]                ; 出栈，出栈的数据送入1000:2处

9.1 练习题

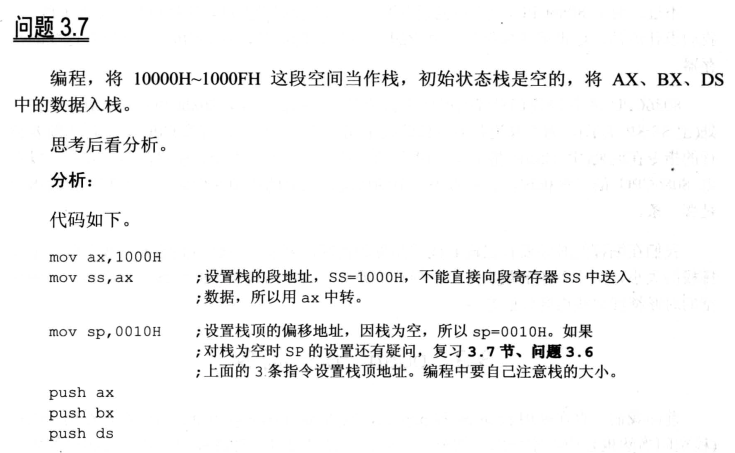

问题3.7

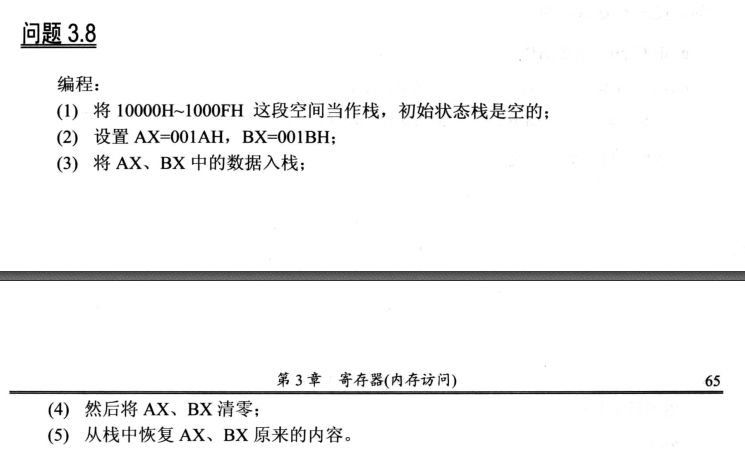

问题3.8

答案以及其分析：

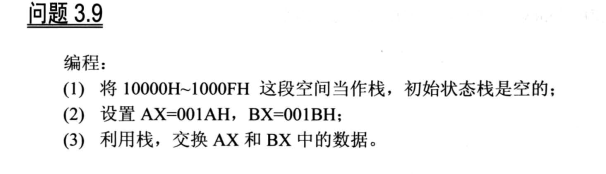

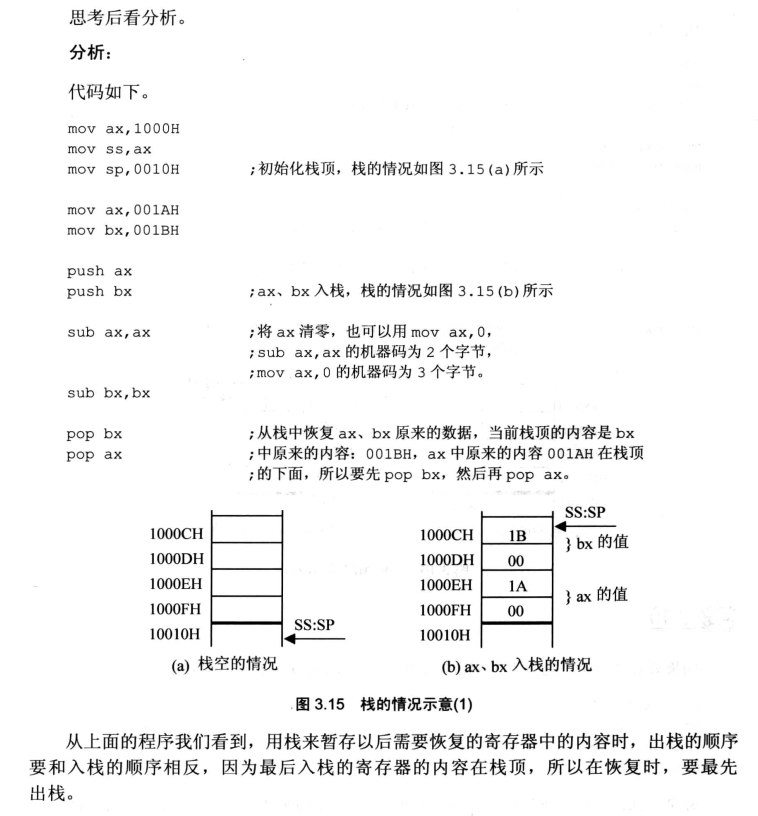

问题3.9

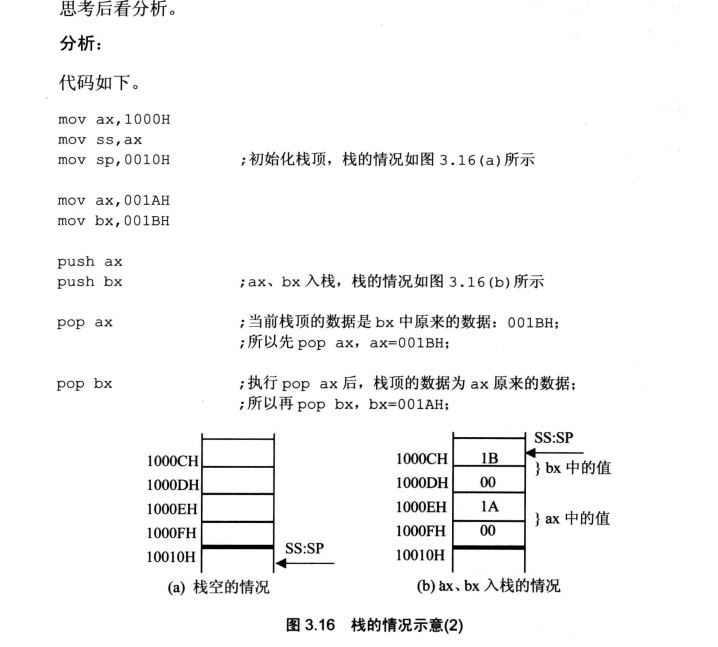

答案以及分析

问题3.10

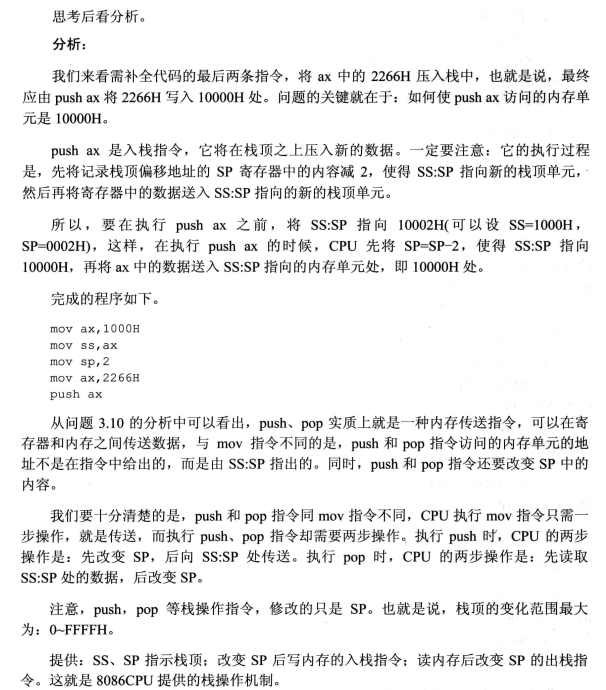

答案以及分析

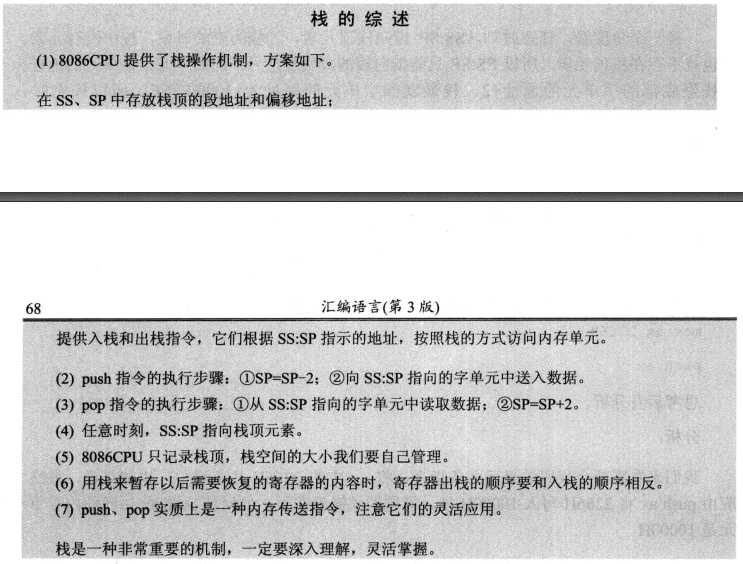

9.2 综述

十、栈段

之前知道了数据段和代码段的定义，其实栈段也是一样的

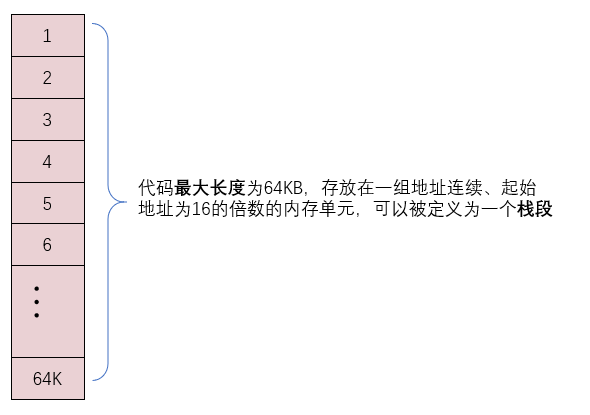

对于8086PC机，在编程时，根据需要将一组内存单元定义为一个段。将长度为#card=math&code=N%28N%5Cleqslant%20%5Ctext%7B64KB%7D%29&id=PC7SF)一组地址连续、起始地址为16的倍数的内存单元，当作栈空间来使用，从而定义了一个栈段。

将一段内存当作栈段，仅仅是我们在编程时的一种安排，CPU并不会这种安排，就在执行push和pip等栈操作指令时自动地将我们定义的栈段当作栈空间来访问？

只能通过SS:SP指向我们定义的栈段

10.1 问题1

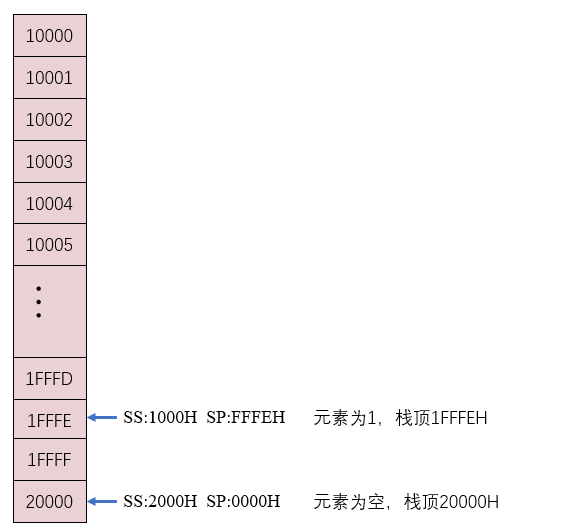

如果将10000H-1FFFFH这段空间当作栈段，初始状态栈是空的，此时SS=1000H，SP= 0 ?

当整个栈为空的时候，其指向的是整个栈的下一个内存单元：20000H，这个时候SS:2000H, SP:0

10.2 问题2

一个栈段最大可以设为多少？为什么？SP的寻址大小

通过定义我们就可以到了，既然一个栈段大小为，这个大小是由偏移地址来确定的，所以对应的SP的大小为

检测

检测3.1

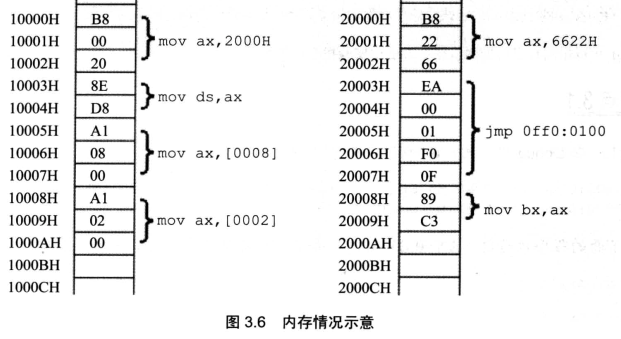

内存中的情况如图3.6所示：

各寄存器的初始值：CS=2000H、IP=0、DS=1000H、AX=0、BX=0

1. 写出CPU执行的指令序列
   ```assembly ; 因为CS=2000H IP=0，所以执行2000:0处的代码 mov ax,6622H

; 跳转到下一个命令 jmp 0ff0:0100 ; 修改为CS:0ff0 IP:0100，即地址10000H

mov ax,2000H

mov ds,ax

mov ax,[0008] ; 将2000:8处的数据给ax，即AX=C389H，注意这里当作数据处理 mov ax,[0002] ; 同上，这里只是当作数据处理，如果当作代码处理的话，只能用jmp命令

2.  写出CPU执行每条指令后，CS、IP和相关寄存器中的数值
3.  再次体会：数据和程序有区别吗？如何确定内存中的信息哪些是数据，哪些是程序？<br />其实，通过上面的例子我们也可以知道，要想确定哪些是程序，只能通过`CS`和`IP`的大小来确定，**如果**`**CS**`**和**`**IP**`**大小有已经确定地指向了某一区域，那么这块区域就是代码**，其余的就当作数据处理。
<a name="cda56704"></a>
## 检测3.2
下面的3条指令执行后，CPU几次修改IP？都是在什么时候，最后IP中的值是多少？
```assembly
mov ax,bx
sub ax,ax
jmp ax            ; 只有这次修改IP，IP的值为0
