一、操作符offset

操作符offset在汇编语言中是由编译器处理的符号，它的功能是取得标号的偏移地址。比如下面的程序

assume cs:codesg
codesg segment
    start:mov ax,offset start                ; 相当于mov ax,0
        s:mov ax,offset s                    ; 相当于mov ax,3
codesg ends
end start

在上面的程序中，offset操作符取得了标号start和s的偏移地址0和2，所以指令mov ax,offset start相当于指令mov ax,0，因为start是代码段中的标号，他所标记的指令是代码段中的第一条指令，偏移地址位0

mov ax,offset s相当于指令mov ax,3，因为s是代码段中的标号，它所标记的指令是代码段中的第二条指令，第一条指令长度为3个字节，则s的偏移地址为3.

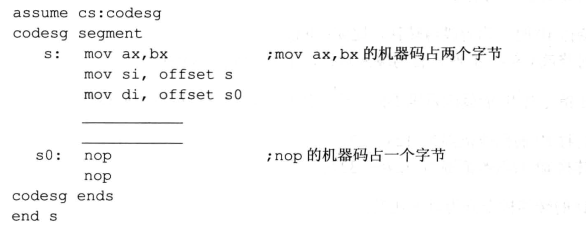

问题：有如下程序段，填写两条指令，使该程序在运行中将s处的一条指令复制到s0处

分析：

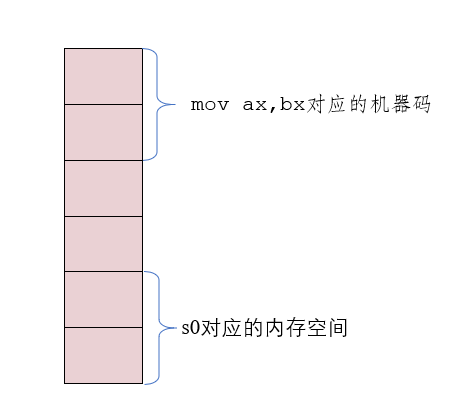

1. s和s0处的指令所在的内存单元的地址是多少？cs:offset s 和 cs:offset s0
2. 将s处的指令复制到s0处，就是将cs:offset s处的数据复制到cs:offset s0处
3. 段地址已知在cs中，偏移地址offset s和offset s0已经送入si和di中
4. 要复制的数据有多长？mov ax,bx指令的长度为两个字节，即1个字

程序如下所示

assume cs:codesg
codesg segment
    s: mov ax,bx                ; mov ax,bx的机器码占两个字节
       mov si,offset s
       mov di,offset s0
       mov ax,cs:[si]            ; 使用ax表示字节的长度为1个字
       mov cs:[di],ax
    s0:nop            ; nop的机器码占一个字节
       nop
codesg ends

二、jmp指令

jmp为无条件转移指令，可以只修改IP，也可以同时修改CS和IP。

jmp指令要给出两种信息：

• 转移目的地址
• 转移的距离（段间距离、段内短距离、段内近距离）

不同的给出目的地址的方法，和不同的转移位置，对应有不同格式的jmp指令。下面的几节内容中，我们以给出目的地址的不同方法为主线，讲解jmp指令的主要应用格式和CPU执行转移指令的基本原理。

三、依据位移进行转移的jmp指令

jmp short 标号（转到标号处执行指令）

这种格式的jmp指令实现的是段内段转移，它对IP的修改范围为 ，也就是说，它向前转移时可以最多越过128个字节，向后转移时最多越过127个字节。

jmp指令中的short符号，说明指令进行的是段转移。jmp指令中的标号是代码段中的标号，指明了指令要转移的目的地，转移指令结束后，CS:IP应该指向标号处的指令。

3.1 程序9.1

比如下面的程序

assume cs:codesg
codesg segment
    start:mov ax,0
          jmp short s
          add ax,1
        s:inc ax
codesg ends
end start

上面的程序执行后，ax中的值为1，因为执行了jmp short s后，越过了add ax,1，IP指向了标号s处的inc ax。也就是或，程序只进行了一次ax加1操作。

汇编指令jmp short s对应的机器指令应该是什么样的呢？我们先看一下别的汇编指令和其对应的机器指令。

可以看到，在一般的汇编指令中，汇编指令中的idata（立即数），不论它是代表一个数据还是内存单元的偏移地址，都会在对应的机器指令中出现，因为CPU执行的是机器指令，他必须要处理这些数据或地址。

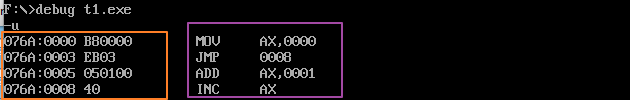

现在将上述程序9.1翻译为机器码，结果如下图所示

对照汇编源程序，我们能够看到，INC AX对应的偏移地址为8，而jmp short s也确实是jmp 0008跳转到了INC AX对应的偏移地址处，一切似乎很合理。但是，当我们查看jmp short s对应的机器码时，却有了一些问题。

jmp 0008所对应的机器码为EB03。注意，这个机器码不包含转移的目的地址，这就表示CPU在执行EB 03时，不知道转移的目的地址。指令中有地址，机器码没有转移地址❗️ ，而机器码才是CPU工作需要的指令，没有这个指令，CPU根据什么转移呢❓

3.2 程序9.2

把上面的程序9.1修改一下，改写为下面这种

assume cs:codesg
codesg segment
    start:mov ax,0
          mov bx,0
          jmp short s
          add ax,1
        s:inc ax
codesg ends
end start

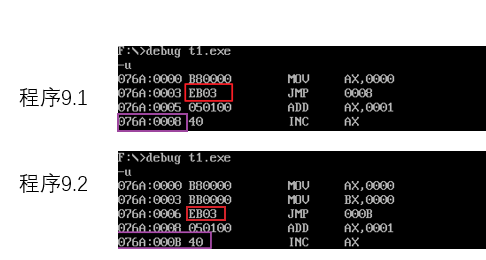

比较一下程序9.1和程序9.2的Debug查看的结果。两个程序中的jmp指令都要使IP指向inc ax指令，但是程序1的inc ax指令的偏移地址为8，而程序2的inc ax的偏移地址为000BH。

而且两个程序中的jmp指令所对应的机器码都是EB 03，这就说明了CPU在执行**jmp**指令的时候是不需要转移目的地址的✔️。否则如果需要的话，转移地址就会出现不同的->对应的机器码就会不一样，但是这里都是EB 03。

CPU不是神仙，它只能处理你提供给它的东西，jmp指令的机器码中不包含转移目的地址，CPU如何知道IP应该改为多少呢？

所以，在jmp指令的机器码中，一定包含了某种信息，使得CPU可以将它当作修改IP的依据，现在我们来找一下这个依据㊙️。

9.3 怎么找到的转移地址？

现在，先简单的回忆一下CPU执行指令的过程（需要更多回忆，回到2-10）

1. 从CS:IP指向内存单元读取指令，读取的指令进行指令缓冲器
2. %3D(IP)%2B%E6%89%80%E8%AF%BB%E5%8F%96%E6%8C%87%E4%BB%A4%E7%9A%84%E9%95%BF%E5%BA%A6%7D#card=math&code=%5Ctext%7B%28IP%29%3D%28IP%29%2B%E6%89%80%E8%AF%BB%E5%8F%96%E6%8C%87%E4%BB%A4%E7%9A%84%E9%95%BF%E5%BA%A6%7D&id=tkCdH)，从而读取下一条指令
3. 执行指令，转到1，重复这个过程

上面的程序是根据机器码EB 03来进行跳转的，它怎么跳转的呢，CPU在执行EB 03的时候是根据什么修改的IP，使其指向目标指令的呢⁉️

👉答案就是：根据指令码中的03。注意，如果转移的目的地址是程序9.2中的CS:000B，而CPU执行EB 03时，当前的（IP）=000H，如果将当前的，使得(IP)=000BH，CS:IP就可指向目标指令。指令EB 03并没有告诉CPU转移的目标地址，却告诉了CPU要转移的距离，即向后移动3个字节。

assume cs:codesg
codesg segment
    start:mov ax,0
          mov bx,0
          jmp short s
          add ax,1
          add ax,1
          add ax,1
        s:inc ax
codesg ends
end start

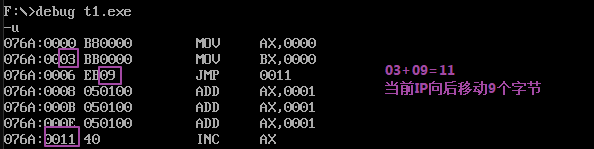

现在的指令就变成了EB 09了，因为它要往后跳转9个字节。

9.4 总结

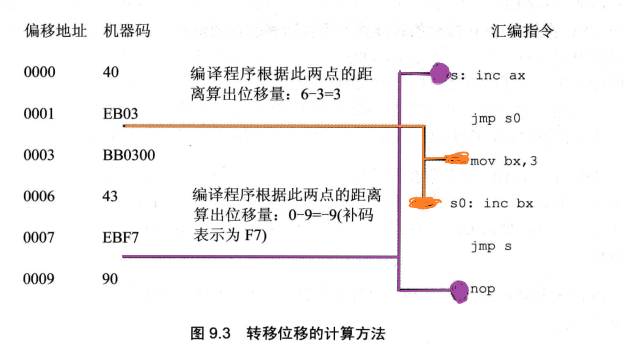

原来，在jmp short 标号指令所对应的机器码中，并不包含转移目的地址，而包含的是转移的位移。这个位移，是编译器根据汇编指令中的标号计算出来的，计算方法如下图所示

9.4.1 jmp short 标号

实际上，jmp short 标号的功能：(IP)=(IP)+8位位移。

1. 8位位移 = 标号处的地址 - jmp指令后的第一个字节的地址
2. short指令此处的位移为8位位移
3. 8位位移的范围为，用补码表示
4. 8位位移由编译程序在编译时算出

就像上面的程序找到位置一样

9.4.2 jmp near ptr 标号

jmp near ptr 标号是和jmp short 标号功能相近的指令格式，实现的是段内近转移：(IP) = (IP) + 16位位移。

1. 16位位移 = 标号处的地址 - jmp指令后的第一个字节的地址
2. near ptr指令此处的位移为16位位移
3. 16位位移的范围为，用补码表示，进行的是段内近转移
4. 16位位移由编译程序在编译时算出

四、转移目的地址在指令中的jmp指令

前面的jmp指令，其对应的机器指令没有转移目的地址，而是相对于当前IP的转移位移。

jmp far ptr 标号实现的是段间位移，又称远位移📗。功能如下：

(CS) = 标号所在段的段地址
(IP) = 标号所在段的偏移地址
far ptr 指明了指令用标号的段地址和偏移地址修改CS和IP

看下面的程序

assume cs:codesg
codesg segment
    start:mov ax,0
          mov bx,0
          jmp far ptr s
          db 256 dup (0)            ; 这里使用段间转移
        s:add ax,1
          inc ax
codesg ends
end start

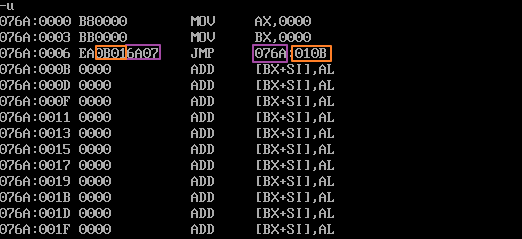

翻译成机器码以后，可以看到 EA 010B 6A07是直接跳转到s对应的 段地址:偏移地址

五、转移地址在寄存器中的jmp指令

指令格式：jmp 16位reg

功能：(IP)=(16位reg)

这种格式之前已经看过了，这里就不用再看了

六、转移地址在内存中的jmp指令

转移地址在内存的jmp指令有两种格式

6.1 jmp word ptr 内存单元地址(段内地址)

功能：从内存单元地址处开始存放着一个字，是偏移的目的偏移地址

内存单元地址可用寻址方式的任意一种格式给出，比如下面的指令

mov ax,0123H
mov ds:[0],ax
jmp word ptr ds:[0]

指行后，%3D0123H%7D#card=math&code=%5Ctext%7B%28IP%29%3D0123H%7D&id=I1CwL)

mov ax,0123H
mov [bx],ax
jmp word ptr [bX]

指行后，%3D0123H%7D#card=math&code=%5Ctext%7B%28IP%29%3D0123H%7D&id=n4U8Q)

6.2 jmp dword ptr 内存单元地址(段间转移)

功能：从内存单元地址开始存放着两个字，高地址处的字是转移的目的段地址，低地址处是转移的目的偏移地址。

• %20%3D%20(%E5%86%85%E5%AD%98%E5%8D%95%E5%85%83%E5%9C%B0%E5%9D%80%2B2)%7D#card=math&code=%5Ctext%7B%28CS%29%20%3D%20%28%E5%86%85%E5%AD%98%E5%8D%95%E5%85%83%E5%9C%B0%E5%9D%80%2B2%29%7D&id=Wjei4)
• %20%3D%20(%E5%86%85%E5%AD%98%E5%8D%95%E5%85%83%E5%9C%B0%E5%9D%80)%7D#card=math&code=%5Ctext%7B%28IP%29%20%3D%20%28%E5%86%85%E5%AD%98%E5%8D%95%E5%85%83%E5%9C%B0%E5%9D%80%29%7D&id=r8kA2)

内存单元地址可用寻址方式的任一格式给出，比如下面的指令

mov ax,0123H
mov ds:[0],ax
mov word ptr ds:[2],0
jmp dword ptr ds:[0]

执行后，%EF%BC%8C(IP)%3D0123H%7D#card=math&code=%5Ctext%7B%28CS%3D0%29%EF%BC%8C%28IP%29%3D0123H%7D&id=w6z2F)，CS:IP指向0000:0123

又比如下面的指令

mov ax,0123H
mov [bx],ax
mov word ptr [bx+2],0
jmp dword ptr [bx]

执行后，%EF%BC%8C(IP)%3D0123H%7D#card=math&code=%5Ctext%7B%28CS%3D0%29%EF%BC%8C%28IP%29%3D0123H%7D&id=RIlwq)，CS:IP指向0000:0123

七、jcxz指令

jcxz指令为有条件转移指令，所有的有条件转移指令都是短转移，在对应的机器码中包含转移的位移，而不是目的地址。对IP的修改范围都为：。

指令格式：jcxz 标号（如果(cx）=0，转移到标号处执行）

操作：当(cx)=0时，(IP)=(IP)+8位位移

• 8位位移 = 标号处的地址 - jcxz指令后的第一个字节的地址
• 8位位移的范围为，用补码表示
• 8位位移由编译程序在编译时算出

当%7D%5Cne0#card=math&code=%5Ctext%7B%28cx%29%7D%5Cne0&id=PErDn)时，什么也不做（程序向下执行）

从jcxz的功能中就可以看出，jcxz 标号的功能相当于

// C语言和汇编语言进行的综合描述，语法当然不对，但是能理解意思
if ((cx)==0)
    jmp short 标号;

八、loop指令

loop指令为循环指令，所有的循环指令都是短转移，在对应的机器码中包含转移的位移，而不是目的地址。对IP的修改范围都为。

指令格式：loop 标号 （(cx)=(cx)-1，如果，转移到标号处执行）

操作：

1. %3D(cx)-1%7D#card=math&code=%5Ctext%7B%28cx%29%3D%28cx%29-1%7D&id=lCqOh)
2. 如果%7D%5Cne%200%2C%20%5Ctext%7B(IP)%3D(IP)%2B8%7D#card=math&code=%5Ctext%7B%28cx%29%7D%5Cne%200%2C%20%5Ctext%7B%28IP%29%3D%28IP%29%2B8%7D&id=xfdEV)位位移

• 8位位移 = 标号处的地址 - loop指令后的第一个字节的地址
• 8位位移的范围为，用补码表示
• 8位位移由编译程序在编译时算出

如果(cx)=0，什么也不做（程序向下执行）。我们从loop的功能中可以看出，loop 标号的功能相当于：

(cx)--;
if ((cx)!=0)
    jmp short 标号;

九、根据位移进行转移的意义

前面学习到了

jmp short 标号
jmp near ptr 标号
jcxz 标号
loop 标号

这几种汇编指令，它们对IP的修改是根据转移目的地址和转移起始地址之间的位移来进行的。在他们对应的机器码中不包含转移的目的地址，而包含的的是目的地址的位移。

这种设计，方便了程序段在内存中的浮动装配。例如：

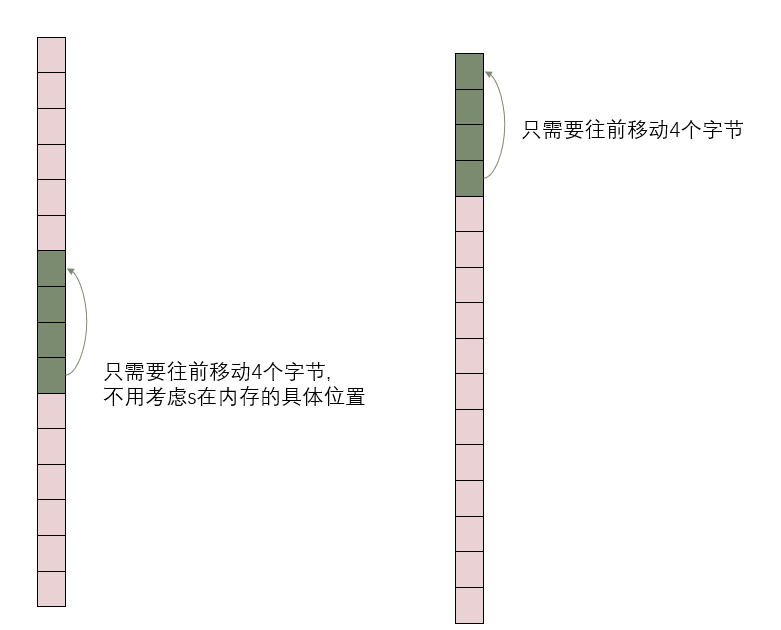

这段程序装在内存中的不同位置都可以正确执行，因为loop s在执行时只涉及s的位移（-4，迁移4个字节，补码表示为FCH），而不是s的地址。

十、编译器对转移位移超界的检测

注意，根据位移进行转移的指令，它们的转移范围受到转移位移的限制，如果在源程序中出现了转移范围超界的问题，在编译的时候，编译器将报错。

比如，下面的程序将引起编译错误：

assume cs:code
code segment
    start:jmp short s
          db 128 dup (0)
        s:mov ax,0ffffh
code ends
end start

jmp short s的转移范围是，IP最多向后移动127个字节。

注意：我们在第2章中使用到的jmp 2000:0100这样的转移指令，是在Debug中使用的汇编指令，汇编编译器并不认识。如果在源程序中使用，编译时也会报错。

检测

检测点9.1

检测1

程序如下

assume cs:code
data segment
    db 1 dup (0)            ; 开创
data ends
code segment
    start:mov ax,data
          mov ds,ax
          mov bx,0
          jmp word ptr [bx+1]
code ends
end start

若要使程序中的jmp指令执行后，CS:IP指向程序的第一条指令，在data段中应定义哪些数据？

解答：

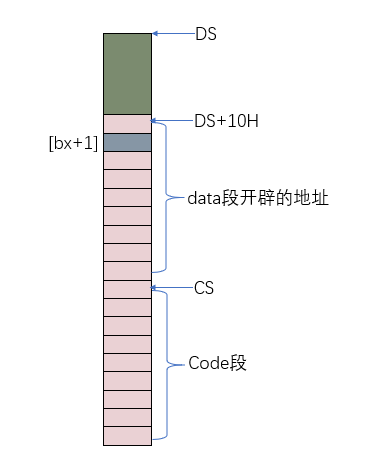

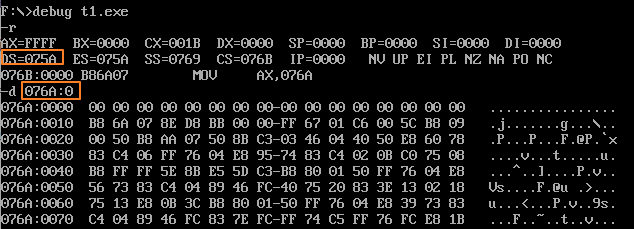

如果我们只开辟一个空间db 1 dup(0)，编译后发现DS=075A，所以程序的入口在076A处。并且从076A:0 ~ 076A:F都是0，从076A:10处开始才是程序。

只需要将[bx+1]对应的内存单元里的值为0即可，所以答案可以为db 1 dup(0) 一直到db 16 dup(0)

我在这里迷糊了好久，这个规律为什么在这里不适用了？其实，这个规律在不指定CS的地址还是可以使用的，因为cs:code将cs指针和code的段地址联合起来了，所以CS=076B.

但是，我们说的jmp word ptr [bx+1] 的[bx+1]是整个段的。

检测2

程序如下

assume cs:code
data segment
    dd 12345678H
data ends
code segment
    start:mov ax,data
          mov ds,ax
          mov bx,0
          mov [bx],bx
          mov [bx+2],cs
          jmp dword ptr ds:[0]
code ends
end start

补全程序，使得jmp指令执行后，CS:IP指向程序的第一条指令

解析：要想使得最后跳转到指令的第一条，就要满足：

所以就将现在的值直接赋给上面开辟的空间的值即可。

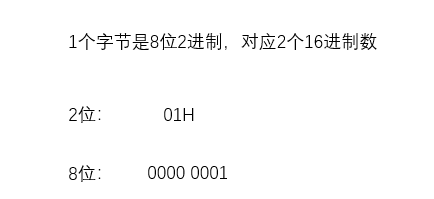

• db 1：数据为01H，占1个字节
• dw 1：数据为0001H，占2个字节
• dd 1：数据为00000001H，占4个字节

检测3

用Debug查看内存，结果如下

则此时，CPU执行指令

mov ax,2000H
mov es,ax
jmp dword ptr es:[1000H]

后，%3D00BE%2C%20(IP)%3D0006%7D#card=math&code=%5Ctext%7B%28CS%29%3D00BE%2C%20%28IP%29%3D0006%7D&id=E49Y5)

这个题很简单的，但是涉及到数据的存放问题，例如dd 12345678H，它在内存中的存放为

78 56 34 12（先低后高）

所以CS对应的是高位置：1234

    IP对应的是低位值：5678

检测点9.2

补全指令，利用jcxz指令，是现在内存2000H段中查找第一个值为0的字节，找到后，将它的偏移地址存储在dx中。

assume cs:code
code segment
    start:mov ax,2000H
          mov ds,ax
          mov bx,0
        s:mov cl, [bx]
          mov ch,0
          jcxz ok        ; 将段中的数当作cx作为判断条件，很巧妙的一个思想
           inc bx
         jmp short s
      ok:mov dx,bx
         mov ax,4c00h
         int 21h
code ends
end start

检测点9.3

补全编程，利用loop指令，实现在内存2000H 段中查找第一个值为0的字节，找到后，将它的偏移地址存储在dx中

assume cs:code
code segment
    start:mov ax,2000H
          mov ds,ax
          mov bx,0
       s: mov cl,[bx]
          mov ch,0
          inc cx                ; 因为loop s有--cx这个动作，所以找到了第一个值为0，--0=-1，此时不会退出loop s
          inc bx
          loop s
      ok: dec bx                        ; dec指令功能和inc相反，dec bx进行的操作为(bx)=(bx)-1
          mov dx,bx
          mov ax,4c00h
          int 21h
code ends
end start

实验8 分析一个奇怪的程序

分析下面的程序，在运行前思考：这个程序可以正确返回吗？

运行后再思考：为什么会是这种结果？

通过这个程序加深对相关内容的理解

assume cs:codesg
codesg segment
        mov ax,4c00h
        int 21h
start:  mov ax,0
    s:  nop
        nop
        mov di,offset s
        mov si,offset s2
        mov ax,cs:[si]
        mov cs:[di],ax
    s0: jmp short s
    s1: mov ax,0
        int 21h
        mov ax,0
    s2: jmp short s1
        nop
codesg ends
end start

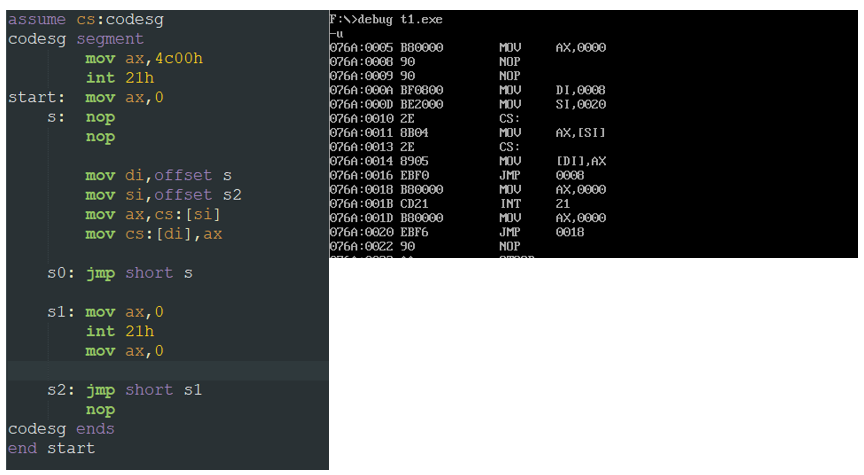

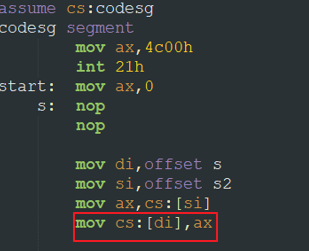

这个很奇怪的程序先拿过来编译一下看看它在内存中长什么样子。

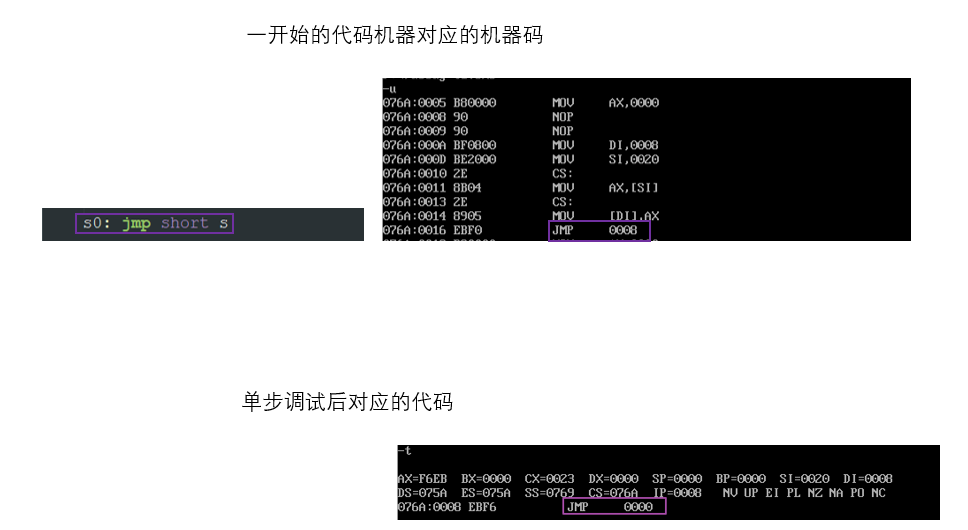

之后开始进行单步调试：当调试到s0: jmp short s这一句的时候异变突起：

原来的jmp 0008变成了jmp 0000从而跳转到了程序的最开头完成了整个程序，怎么回事？

分析：现在开始追根溯源看看到底是哪里发生了奇妙的反应

JMP 0000对应的机器码是EBF6，F6对应的位移正好是8，而IP=0008，意思就是IP向前移动8位从而到达了程序的开头.

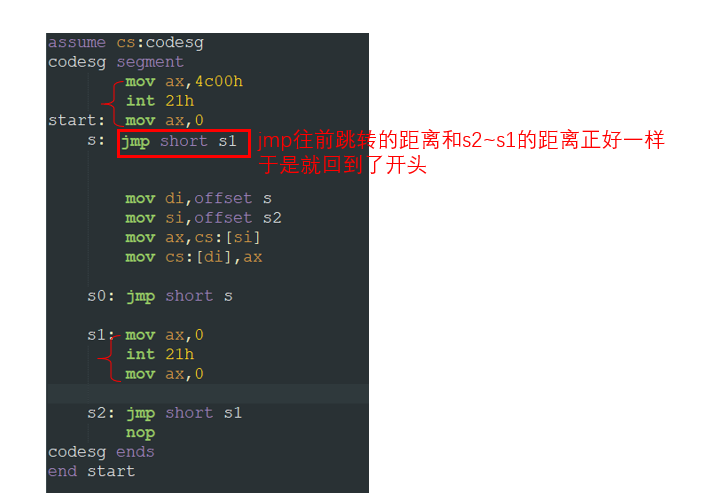

跟着程序走一遍，发现程序走到这里的时候会造成一个神奇的效果发生

s段处开辟的两个字节会被jmp short s1对应的机器码给填充

jmp指令本质上是往前进行跳转，并且跳转的距离由目的距离和源距离差决定，因为的距离大小正好和程序开头到s的距离一样，所以就可以直接跳转到开头。

实验9 根据材料编程

这个编程任务必须在进行下面的课程之前独立完成，因为后面的课程中，需要通过这个实验而获得的编程经验。

编程：在屏幕中间分别显示绿色、绿底红色、白底蓝色的字符串welcome to masm!。

编程所需的知识通过阅读、分析下面的材料获得：

80x25彩色字符模式显示缓冲区（以下简称为显示缓冲区）的结构：

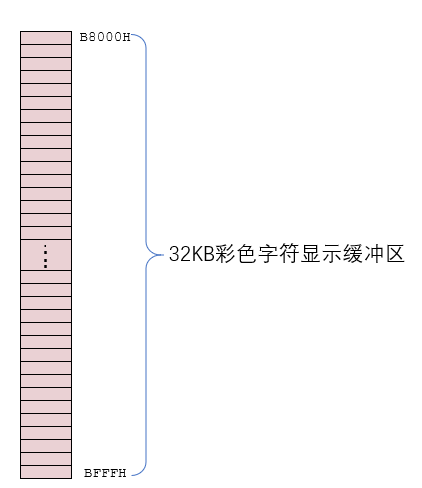

• 内存地址空间中，D8000H~BFFFFH共32KB的空间，为82x25彩色字符模式的显示缓冲区。向这个地址空间写入数据，写入的内容将立即出现在显示器

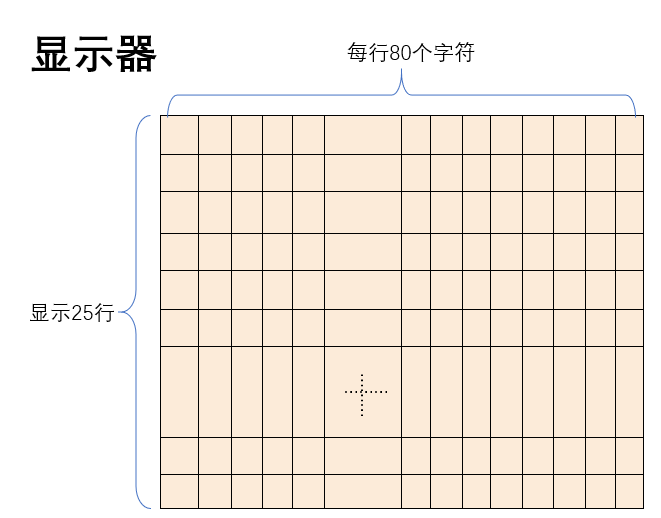

• 在80x25彩色字符模式下，显示器可以显示25行，每行80个字符，每个字符有256种属性（背景色、前景色、闪烁、高亮等组合信息）

这样，一个字符在显示缓冲区就要占2个字节，分别存放字符的ASCII码和属性。80x25模式下，一屏的内容在显示缓冲区共占4000个字节。

显示缓冲区分8页，每页，显示器可以显示任意一页的内容，一般情况下，显示第0页的内容。也就是说通常情况下， 中的4000个字节的内容将出现在显示器上。

在一页显示缓冲区中：

1. 偏移000~09F对应显示器上的第1行（80个字符占160个字节）
2. 偏移0A0~13F对应显示器上的第2行
3. 偏移140~1DF对应显示器上的第3行
4. …….
5. 依次类推可知，偏移F00~F9F对应显示器上的第25行

在一行中，一个字符占2个字节的存储空间（一个字），低位字节存储字符的ASCII码，高位字节存储字符的属性。一共有80个字符，占160个字节。

即在一行中：

1. 00~01单元对应显示器上的第1列
2. 02~03单元对应显示器上的第2列
3. 04~05单元对应显示器上的第3列
4. ……
5. 依此类推，可知，9E~9F单元对应显示器上的第80列。

显示缓冲区里的内容为：

可以看出，在显示缓冲区中，偶地址存放字符，奇地址存放字符的颜色属性。

一个在屏幕上的字符，具有前景（字符色）和背景色（底色）两种颜色，字符还可以以高亮度和闪烁的方式显示。前景色、背景色、闪烁、高亮等信息被记录在属性字节中。

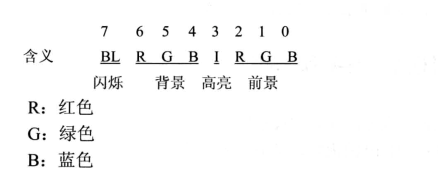

属性字节的格式：

可以按位设置属性字节，从而配出各种不同的前景色和背景色，比如：

• 红底绿字，属性字节为：01000010B
• 红底闪烁绿字，属性字节为：11000010B
• 红底高亮绿字，属性字节为：01001010B
• 黑底白字，属性字节为：00000111B
• 白底蓝字，属性字节为：01110001B

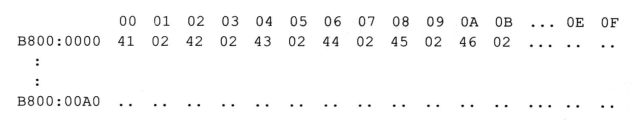

例如：在显示器的0行0列显示红底高亮闪烁绿字的字符串’ABCDEF’（红底高亮闪烁绿字，属性字节为：11001010B，CAH），显示缓冲区里的内容为：

注意：闪烁的效果必须在全屏DOS方式下才能看到

 assume cs:code
 data segment
         db 'welcome to masm!',0
 data ends
 code segment
 start:
    ;dx存放的是行列信息
     mov dh,8
     mov dl,3
     mov cl,2
     mov ax,data
     mov ds,ax
     mov si,0
     call show_str
     mov ax,4c00h
     int 21h
 show_str:
     ;
     ;入栈储存数据tt
     ;
     push dx
     push cx
     push si
     ;
     ;第八行定位【460-4ff】
     ;           【7*a0=460】
     mov bl,dh   ;行号赋值8
     dec bl       ;行号自减一
     mov al,160     ;A0h【每一行的自增值】
     mul bl         ;将bl与al相乘结果放到ax中
     mov bx,ax     ;结果赋值
     ;
     ;第三列定位【04-05】
     ;
     add dl,dl ;列号自增
     ;
     ;行列号拼接形成偏移地址
     ;
     add bl,dl
     ;
     ;设定显示位置
     ;
     mov ax,0b800h
     mov es,ax
     mov al,cl ;颜色赋值【后面要用cx来结束循环所以这里要把cx的数据先保存起来】
     mov di,0    ;数据初始化
     s:
         mov ch,0
         mov cl,ds:[si]
         jcxz ok
         ;将数据赋给cx,当cx为0的时候（到字符串尾）就会自动退出
         mov es:[bx+di],cl
         mov es:[bx+di+1],al;颜色赋值【颜色设定在高位】
         add di,2 ;es段每次跳两个字节
         inc si  ;ds段每次跳一个
     loop s
     ok:
         ;
         ;数据恢复
         ;
         pop dx
         pop cx
         pop si
         ret
code ends
end start
