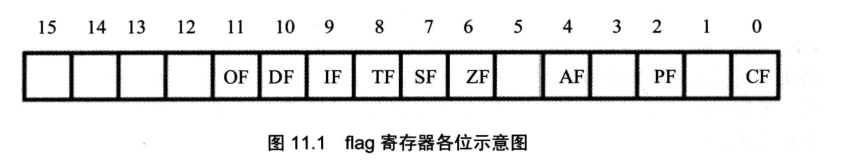

8086CPU的标志寄存器有16位，其中存储的信息通常被成为程序状态字（PSW）。标志寄存器和其他寄存器是不一样的，其他寄存器是用来存放数据的，而flag寄存器是按位起作用的，它每一位都有专门的含义，记录特定的信息，其结构如下图所示。

§ 第11章标志寄存器 - 图1

从上述图中可以看到标志寄存器中的0，2，4，6，7，8，9，10，11都是有特定含义的，下面就学习一下寄存器中的标志位和其相关的典型指令。

11.1 零标志位ZF

标志寄存器的第6位是零标志位ZF，表示相关指令执行后的结果是否为0，如果结果为0，则ZF=1；如果执行结果不为0，则ZF=0。

比如，指令

mov ax,1
sub ax,1

执行后，结果为0，则ZF=1

注意：在8086CPU的指令集中，有些指令的执行是会影响标志寄存器的，比如add、sub、mul、inc、or、and等，这些指令大多都是运算指令；而像mov、push、pop等这样的传送指令的执行对标志寄存器没有影响。

11.2 奇偶标志位PF

标志寄存器的第2位是奇偶标志位PF，记录相关指令执行后，其结果的所有位中1的个数是否为偶数。如果1的个数为偶数，则PF=1；如果为奇数，那么PF=0。

比如，指令

mov al,1
add al,10

执行后的结果为00001011B，其中有3（奇数）个1，则PF=0

mov al,1
or al,2

执行后，结果为00000011B，其中有2（偶数）个1，则PF=1

11.3 符号标志位SF

标志寄存器的第7位是符号标志位SF，它记录相关指令执行后的结果是否为负。如果结果为负，则SF=1；如果非负，则SF=0。

计算机通常用补码来表示有符号数据，计算机中的一个数据可以被看成是有符号数或者无符号数，例如

00000001B            ; 有符号数+1 或 无符号数1
10000001B            ; 有符号数-127 或 无符号数129

同样，计算机可以将一个二进制数据当作无符号数据计算，也可以当作有符号数据计算。例如

mov al,10000001B
add al,1

结果为：(al) = 10000010B

可以将add指令进行的运算当作无符号数的运算，那么add指令相当于计算 $§ 第11章标志寄存器 - 图2$ ，结果为130（10000010B）；也可以当作有符号数的运算，那么add指令相当于计算 $§ 第11章标志寄存器 - 图3$ ，结果为 $§ 第11章标志寄存器 - 图4$ （1000010B）.

上述的CPU的运算默认是有两层含义的

有符号运算：使用符号标志位SF来记录数据的政府
无符号运算：符号标志为SF没有用，但是计算结果还是会影响它的值

某些指令会影响标志寄存器中的多个标志位，这些标志为能够较为全面地记录指令的执行结果，为相关的处理提供了所需的依据，例如

sub al,al
; 执行后：ZF=1，PF=1，SF=0(虽然没什么用)

11.4 进/借位标志位CF

标志寄存器的第0位是进位标志位CF。一般情况下，在进行无符号数运算的时候，它记录了运算结果的最高有效位向更高位的进位值，或从更高位的借位值。

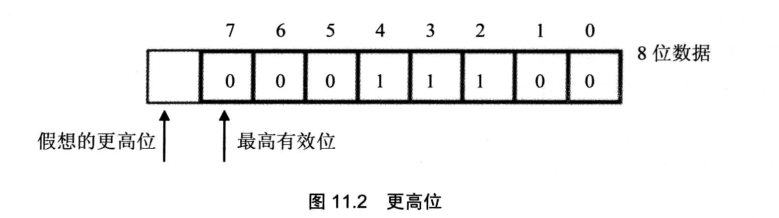

对于位数为N的无符号数来说，其对应的二进制信息的最高位，即第 $§ 第11章标志寄存器 - 图5$ 位，就是它的最高有效位，而假想存在的第N位，就是相对于最高有效位的更高位，如图11.2所示。

§ 第11章标志寄存器 - 图6

§ 第11章标志寄存器 - 图7 之前我们进行相加运算的时候，有可能产生从最高有效位向更高位的进位。比如，两个8位数据相加 $§ 第11章标志寄存器 - 图8$ 就会产生进位。由于这个进位值在8位数中无法保存，我们在前面的课程中，就只是简单地说这个进位值丢失了。其实CPU在运算的时候，将这个值记录在了标志寄存器的进位标志位CF上。

mov al,98H
add al,al        ; 执行后: (al)=30H,CF=1,CF记录了从最高有效位向更高位的进位值
add al,al        ; 执行后：(al)=60H,CF=0,CF记录了从最高有效位向更高位的进位值

§ 第11章标志寄存器 - 图9 当两个数据做减法的时候，有可能向更高位借位。比如，连个数据相减 $§ 第11章标志寄存器 - 图10$ ，将产生借位。借位后，相当于计算 $§ 第11章标志寄存器 - 图11$ ，而标志寄存器的也可用来记录这个借位值

mov al,97H
sub al,98H            ; 执行后，(al)=FFH,CF=1，由于借位1所以记录1
sub al,al            ; 执行后，(al)=0,CF=0，由于没有借位所以记录0

11.5 溢出标志位OF

当进行有符号数运算的时候，如果超过了机器所能表示的范围成为溢出，机器所能表示的范围是什么呢？

当我们使用8位寄存器存放指令运算的结果的时候，对于8位有符号数据，机器所能表示的范围就是-128~127
当我们使用16位寄存器存放指令运算的结果的时候，对于16位有符号数据，机器所能表示的范围就是-32768~32767

下面看关于溢出的例子

; 例子1：正数溢出
mov al,98
add al,99
; 执行后将会造成溢出
; 99+98=197，而197超过了8位有符号数的表示范围：-128~127
; 例子2：负数溢出
mov al,0F0H            ; F0H为有符号数-16的补码
add al,088H            ; 88H为有符号数-120的补码
; 执行后，将产生溢出
; -16-120=-136，而-136超出了机器所能表示的范围：-128~127

我们使用add指令计算出的结果为(al)=0C5H，而这样的运算结果所能表示的可能有两种

正数：197
负数：因为我们使用补码表示的，所以实际负数为-59，但是这个结果显然不可能是真实的，所以这个是错的

还记得上面的进位标志位SF，上面是记录是否进位的，而进位是不是就相当于变相的溢出呢？对于无符号运算，其范围是0~256；而对于有符号运算，其范围是-127~128。

§ 第11章标志寄存器 - 图13

mov al,98
mov al,99
; 无符号数：add指令后98+99=197 < 256，所以不需要进位
; 有符号数：add指令后98+99=197 > 128，所以需要溢出

11.6 带位加法指令adc

adc是带进位加法指令，它利用了进/借位上记录的进位值。

指令格式：adc 操作对象1, 操作对象2

功能：操作对象1=操作对象1+操作对象2+进位对象CF，比如adc ax,bx实现的功能是：(ax)=(ax)+(bx)+CF

例如

; 例子1
mov ax,2
mov bx,1
sub bx,ax            ; bx-ax需要借位，所以CF=1
adc ax,1
; 执行后，(ax)=4，相当于计算(ax)+1+CF = 2+1+1 = 4
; 例子2
mov ax,1
add ax,ax
adc ax,3
; 执行后，(ax)=5，相当于计算(ax)+3+CF = 2+3+0 = 5
; 例子3
mov al,98H
add al,al            ; al+al产生借位，所以CF=1
adc al,3
; 执行后，(al)=34H，相当于计算(al)+3+CF = 30H+3+1 = 34H

相比于add指令，adc多加了一个CF位的值，为什么要加上CF的值呢？CPU为什么要提供这样一条指令呢？

先来看一下CF的值的含义，在执行adc指令的时候加上的CF的值的含义是由adc指令前面的指令决定的。

如果CF的值是被sub指令设置的，那么它的含义就是借位值
如果CF的值是被add指令设置的，那么它的含义就是进位值

现在我们来看一下数据0198H和0183H是如何相加的？

§ 第11章标志寄存器 - 图14

可以看出，加法分为两步进行的

低位相加
高位相加再加上低位相加产生的进位值

而上面的步骤add ax,bx可以用下面的指令表示

add al,bl
adc ah,bh

§ 第11章标志寄存器 - 图15 现在来看CPU提供adc指令的目的就是来进行加法的第二步运算的，**adc**指令和**add**指令相配合就可以对更大的数据进行加法运算。我们现在看一个例子：

编程，计算1EF00H+201000H，结果放在ax（高16）位和bx（低16位）中。

因为两个数据的位数都大于16，用add指令无法进行计算。我们将计算分为两步进行

先将低16位相加
将高16位和进位值相加

如下所示

mov ax,001EH
mov bx,0F000H
add bx,1000H
adc ax,0020H

§ 第11章标志寄存器 - 图16 adc指令执行后，也可能产生进位值，所以也会对CF位进行设置。由于有这样的功能，我们就可以对任意大的数据进行加法运算，看下面这个例子：

编程，计算1EF0001000H+2010001EF0H，结果放在ax（最高16位）和bx（次高16位）和cx（低16位）中。

计算分为三步进行：

先将低16位相加，完成后，CF中记录本次相加的进位值
再将次高16位和CF（来自低16位的进位值）相加，完成后，CF中记录本次相加的进位值
最后高16位和CF（来自次高16位的进位值）相加，完成后，CF中记录本次相加的进位值

程序如下

mov ax,001EH
mov bx,0F000H
mov cx,1000H
add cx,1EF0H
adc bx,1000H
adc ax,0020H

§ 第11章标志寄存器 - 图17 下面编写一个子程序，对两个128位数据进行相加

名称：add128
功能：两个128位数据进行相加
参数：ds:si指向存储第一个数的内存空间，因数据为128位，所以需要8个子单元，由低地质单元到高地质单元依次存放128位数据由低到高的各个字。运算结果存储在第1个数的存储空间中。ds:di指向存储第二个数的内存空间。

程序如下：

add128:push ax
       push cx
       push si
       push di
       sub ax,ax            ; 将CF设置为0
       mov cx,8
     s:mov ax,[si]
       adc ax,[di]
       mov [si],ax
       inc si
       inc si
       inc di
       inc di
       loop s
       pop di
       pop si
       pop cx
       pop ax
       ret

inc和loop指令不影响CF位，思考一下，上面的程序中能不能将4个inc指令，用

add si,2
add di,2

来取代？

11.7 带借位减法指令sbb

sbb是带借位减法指令，它利用了借位标识符CF位上记录的借位值

指令格式：sbb 操作对象1, 操作对象2
功能：操作对象1 = 操作对象1 - 操作对象2 - CF
比如指令sbb ax, bx实现的功能是：(ax) = (ax) - (bx) - CF

sbb指令执行后，对CF进行设置。利用sbb指令可以对任意大的数据进行减法运算。比如，计算003E1000H-00202000H，结果放在ax,bx中，程序如下

mov bx,1000H
mov ax,003EH
sub bx,2000H        ; 借位标识符CF=1
sbb ax,0020H        ; 003E - 0020 - 1

sbb和adc非常类似，所以不用过多关注。

11.8 比较指令cmp

cmp是比较指令，cmp的功能相当于减法指令，但是不保存结果。cmp指令执行后，将对标志寄存器产生影响。

cmp指令格式：cmp 操作对象1, 操作对象2
功能：计算 操作对象1 - 操作对象2但并不保存结果，仅仅根据计算结果对标志寄存器进行设置。
比如：指令cmp ax, ax相当于进行(ax) - (ax)的运算，结果为0，但并不在ax中保存，仅仅影响标志寄存器中的标志位。执行后，ZF=1, PF=1, SF=0, CF=0, OF=0

下面的指令

mov ax,8
mov bx,3
cmp ax,ax

指令执行后，(ax)=8, zf=0, pf=1, sf=0, cf=0, of=0

§ 第11章标志寄存器 - 图18 通过cmp指令执行后的相关标志位的值就可以知道两个数的关系，例如(ax)和(bx)

cmp ax,bx

如果 $§ 第11章标志寄存器 - 图19$ %3D(bx)#card=math&code=%28ax%29%3D%28bx%29&id=wkDLI)，则 $§ 第11章标志寄存器 - 图20$ -(bx)%3D0#card=math&code=%28ax%29-%28bx%29%3D0&id=nhpaK)，所以：ZF=1
如果 $§ 第11章标志寄存器 - 图21$ %5Cne(bx)#card=math&code=%28ax%29%5Cne%28bx%29&id=WuzP2)，则 $§ 第11章标志寄存器 - 图22$ -(bx)%5Cne0#card=math&code=%28ax%29-%28bx%29%5Cne0&id=gfUtz)，所以：ZF=0
如果 $§ 第11章标志寄存器 - 图23$ %3C(bx)#card=math&code=%28ax%29%3C%28bx%29&id=jUkyX)，则 $§ 第11章标志寄存器 - 图24$ -(bx)#card=math&code=%28ax%29-%28bx%29&id=l3xpP)将产生借位，所以：CF=1
如果 $§ 第11章标志寄存器 - 图25$ %5Cgeqslant(bx)#card=math&code=%28ax%29%5Cgeqslant%28bx%29&id=Jdzi9)，则 $§ 第11章标志寄存器 - 图26$ -(bx)#card=math&code=%28ax%29-%28bx%29&id=eshAF)不必借位，所以：CF=0
如果 $§ 第11章标志寄存器 - 图27$ %3E(bx)#card=math&code=%28ax%29%3E%28bx%29&id=nLsnD)，则 $§ 第11章标志寄存器 - 图28$ -(bx)#card=math&code=%28ax%29-%28bx%29&id=ieHam)既不必借位，结果也不为0，所以：CF=0 并且 ZF=0
如果 $§ 第11章标志寄存器 - 图29$ %5Cgeqslant(bx)#card=math&code=%28ax%29%5Cgeqslant%28bx%29&id=yKMmb)，则 $§ 第11章标志寄存器 - 图30$ -(bx)#card=math&code=%28ax%29-%28bx%29&id=YsRR4)既可能借位，结果可能为0，所以：CF=1 或 ZF=1

§ 第11章标志寄存器 - 图31 指令cmp ax,bx的逻辑含义是比较ax和bx中的值，如果执行后：

ZF=1，说明 $§ 第11章标志寄存器 - 图32$ %3D(bx)#card=math&code=%28ax%29%3D%28bx%29&id=Piy9g)
ZF=0，说明 $§ 第11章标志寄存器 - 图33$ %5Cne(bx)#card=math&code=%28ax%29%5Cne%28bx%29&id=QSODC)
CF=1，说明 $§ 第11章标志寄存器 - 图34$ %3C(bx)#card=math&code=%28ax%29%3C%28bx%29&id=z8wbG)
CF=0，说明 $§ 第11章标志寄存器 - 图35$ %5Cgeqslant(bx)#card=math&code=%28ax%29%5Cgeqslant%28bx%29&id=UzWR6)
CF=0 并且 ZF=1，说明 $§ 第11章标志寄存器 - 图36$ %3E(bx)#card=math&code=%28ax%29%3E%28bx%29&id=nnDdS)
CF=1 或 ZF=1，说明 $§ 第11章标志寄存器 - 图37$ %5Cleqslant(bx)#card=math&code=%28ax%29%5Cleqslant%28bx%29&id=BSStC)

§ 第11章标志寄存器 - 图38 和add、sub指令一样，CPU在执行cmp指令的时候，包含两种含义

进行无符号运算：对无符号数进行比较
进行有符号运算：对有符号数进行比较

接下来看的是如何对有符号数进行比较，并且CPU使用哪些标志位对结果进行记录，以cmp ah,bh为例进行说明

cmp ah,bh

§ 第11章标志寄存器 - 图39 有两种结果

如果 $§ 第11章标志寄存器 - 图40$ %3D(bh)#card=math&code=%28ah%29%3D%28bh%29&id=jv83E)，则 $§ 第11章标志寄存器 - 图41$ -(bh)%3D0#card=math&code=%28ah%29-%28bh%29%3D0&id=zvTai)，所以ZF=1；
如果 $§ 第11章标志寄存器 - 图42$ %5Cne%20(bh)#card=math&code=%28ah%29%5Cne%20%28bh%29&id=o28Vm)，则 $§ 第11章标志寄存器 - 图43$ -(bh)%5Cne0#card=math&code=%28ah%29-%28bh%29%5Cne0&id=FwEOX)，所以ZF=0.所以，根据cmp指令执行后ZF的值就可以知道两个数是否相等

§ 第11章标志寄存器 - 图44 如果 $§ 第11章标志寄存器 - 图45$ %3C(bh)#card=math&code=%28ah%29%3C%28bh%29&id=Ejcyp)可能会发生什么呢？

对于有符号数运算，在 $§ 第11章标志寄存器 - 图46$ %3C(bh)#card=math&code=%28ah%29%3C%28bh%29&id=sIGiM)情况下， $§ 第11章标志寄存器 - 图47$ -(bh)#card=math&code=%28ah%29-%28bh%29&id=l7fFq)显然可能引起SF=1，即结果为负。那么如果SF=1，是否就能说明 $§ 第11章标志寄存器 - 图48$ %3C(bh)#card=math&code=%28ah%29%3C%28bh%29&id=VBjvm)呢？

当然不是，我们再看两个例子

(ah) = 22H

(bh) = 0A0H

则(ah)-(bh) = 34-(-96) = 82H，82H是-126的补码，所以SF=1。**这里虽然SF=1，但是并不能说明(ah)<(bh)，因为显然34>-96。

两个有符号数单纯利用ZF来判断就不可以了。

11.9 检测比较结果的条件转移指令

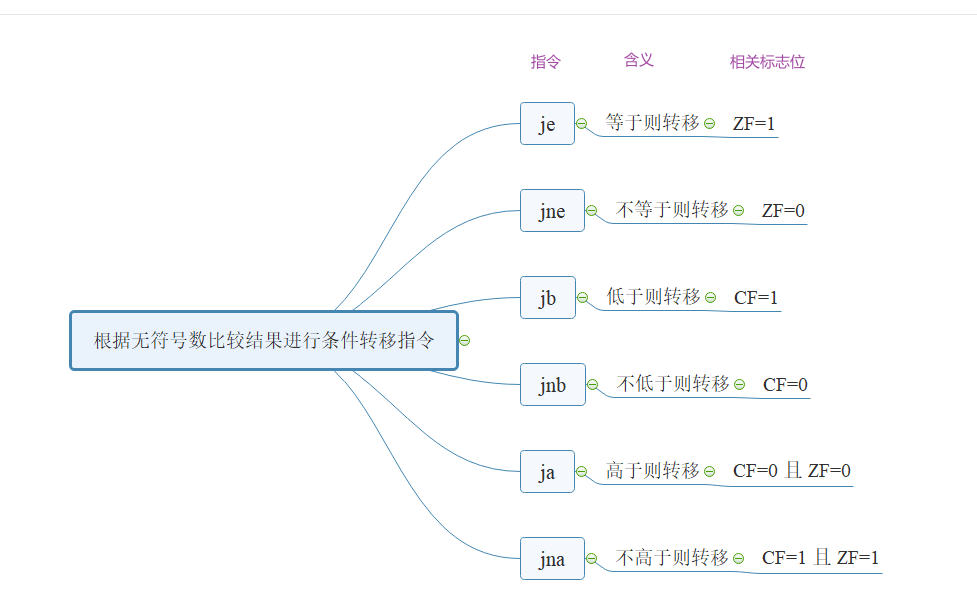

转移指的是它能够修改IP，而条件指的是它可以根据某种条件决定是否修改IP，下面是常用的根据无符号数的比较结果进行转移的条件转移指令

§ 第11章标志寄存器 - 图49

另外，像jcxz就是一个条件转移指令，它可以检测cx中的数值，如果(cx)=0，就修改IP，否则什么也不做。所有条件转移指令的转移位移都是[-128, 127]。除了jcxz指令外，CPU提供的其他条件转移指令大多与cmp指令相互配合使用，就像是上面的jn,jne等。

例子，编程实现如下功能：

如果 $§ 第11章标志寄存器 - 图50$ %20%3D%20(bh)#card=math&code=%28ah%29%20%3D%20%28bh%29&id=FmMKc)则 $§ 第11章标志寄存器 - 图51$ %3D(ah)%2Bah#card=math&code=%28ah%29%3D%28ah%29%2Bah&id=sFPee)，否则 $§ 第11章标志寄存器 - 图52$ %3D(ah)%2B(bh)#card=math&code=%28ah%29%3D%28ah%29%2B%28bh%29&id=qQCtc)

cmp ah,bh            ; 如果(ah)=(bh)，则ZF=1
je s                ; 检测ZF是否为1，如果为1跳转到s标号处执行程序，下面两行将被忽略
add ah,bh
jmp short ok
 s:add ah, ah
ok:...

之前，我们也学习过影响零标志位ZF的指令有很多，像add指令，如下所示

  mov ax,0
  add ax,0
  je s
  inc ax
s:inc ax

所以一定要主意好这个因素，别让其它指令干扰了你想要的效果！

下面看一下条件转移指令在编程中的用法。我们看下面的一组程序，data段中的8个字节如下所示

data segment
    db 8,11,8,1,8,5,63,38
data ends

§ 第11章标志寄存器 - 图53 问题一：编程，统计data段中数值为8的字节的个数，用ax保存统计结果。

编程思路：初始设置 $§ 第11章标志寄存器 - 图54$ %3D0#card=math&code=%28ax%29%3D0&id=xLBQh)，然后用循环依次比较每个字节的值，找到一个和8相等的数就将ax的值加1，程序如下

    mov ax,data
    mov ds,ax
    mov bx,0                ; ds:bx指向第一个字节
    mov ax,0                ; 初始化累加器
    mov cx,8
  s:cmp byte ptr [bx],8        ; 和8进行比较
    jne next                ; 如果不相等就跳转到next，继续循环
    inc ax                    ; 如果相等就将计数值加1
next:inc bx
     loop s                    ; 程序执行后：(ax)=3

§ 第11章标志寄存器 - 图55 问题二：编程，统计data段中数值大于8的字节的个数，用ax保存统计结果

编程思路：初始设置 $§ 第11章标志寄存器 - 图56$ %3D0#card=math&code=%28ax%29%3D0&id=NU2Ok)，然后用循环一次比较每个字节的值，找到一个大于8的就将ax的值加1，程序如下。

        mov ax,data
        mov ds,ax
        mov ax,0                ; 初始化累加器
        mov bx,0                ; ds:bx指向第一个字节
        mov cx,8
    s:  cmp byte ptr [bx],8        ; 和8进行比较
        jna next                ; 如果不大于8就转到next，继续循环
        inc ax                    ; 如果大于8就将计数值加1
 next:  inc bx
         loop s

程序执行后： $§ 第11章标志寄存器 - 图57$ %3D3#card=math&code=%28ax%29%3D3&id=oQ3tL)

§ 第11章标志寄存器 - 图58 问题三：编程，统计data段中数值小于8的字节的个数，用ax保存统计结果

编程思路：初始设置 $§ 第11章标志寄存器 - 图59$ %3D0#card=math&code=%28ax%29%3D0&id=aBj7i)，然后用循环一次比较每个字节的值，找到一个小于8的就将ax的值加1，程序如下。

        mov ax,data
        mov ds,ax
        mov ax,0                ; 初始化累加器
        mov bx,0                ; ds:bx指向第一个字节
        mov cx,8
    s:  cmp byte ptr [bx],8        ; 和8进行比较
        jnb next                ; 如果不小于于8就转到next，继续循环
        inc ax                    ; 如果小于8就将计数值加1
 next:  inc bx
         loop s

程序执行后： $§ 第11章标志寄存器 - 图60$ %3D2#card=math&code=%28ax%29%3D2&id=yOWix)

11.10 方向标志位DF和串传送指令

标志寄存器的第10位是方向标志位DF，在串处理指令中，控制每次操作后si和di的增减。

$§ 第11章标志寄存器 - 图61$ ：每次操作后si和di递增
$§ 第11章标志寄存器 - 图62$ ：每次操作后si和di递减

我们来看下面的一个串传送指令

串传送指令movsb

格式：movsb
功能：执行movsb指令相当于进行下面几步操作

$§ 第11章标志寄存器 - 图63$ 16%20%2B%20(di))%20%3D%20((ds)16%2B(si))#card=math&code=%28%28es%29%2A16%20%2B%20%28di%29%29%20%3D%20%28%28ds%29%2A16%2B%28si%29%29&id=cnb62)
如果 $§ 第11章标志寄存器 - 图64$ ，则 $§ 第11章标志寄存器 - 图65$ %3D(si)%2B1#card=math&code=%28si%29%3D%28si%29%2B1&id=nAhrr)， $§ 第11章标志寄存器 - 图66$ %3D(di)%2B1#card=math&code=%28di%29%3D%28di%29%2B1&id=ewM0B)；否则递减

用汇编语法描述movsb的功能如下

mov es:[di],byte ptr ds:[si]        ; 8086并不支持这个指令，这里只是一个描述
; 如果df=0
inc si
inc di
; 如果df=1
dec si
dec si

可以看出，**movsb**的功能是将 ds:si 指向的内存单元中的字节送入 es:di 中，然后根据标志寄存器DF的值，将si和di递增或递减。

串传送指令movsw

**movsb**是将字节进行传送，**movsw**则是将字进行传送。movsb的功能是将 ds:si 指向的内存单元中的字送入 es:di 中，然后根据标志寄存器DF的值，将si和di递增2或递减2。

用汇编语法描述movsw的功能如下

mov es:[di],word ptr ds:[si]        ; 8086并不支持这个指令，这里只是一个描述
; 如果df=0
add si,2
add di,2
; 如果df=1
sub si,2
sub si,2

movsb和movsw进行的是串传送操作中的一个步骤，一般来说，movsb和movsw都和rep配合使用，格式如下：

rep movsb

用汇编语法描述rep movsb的功能就是：

s:movsb
  loop s

可见，**rep**的作用是根据cx的值，重复执行后面的串传送指令。由于每执行一次movsb指令si和di都会递增或递减指向后一个单元或前一个单元，则rep movsb就可以循环实现(cx)个字节的传送。

改变方向标志位DF

由于标志寄存器的方向标志位DF决定着串传送指令执行后，si和di改变的方向，所以CPU应该提供相应的指令对DF来进行设置，从而能够让程序员决定传送的方向。

8086CPU提供下面两条指令对DF位进行设置

cld指令：将标志寄存器的方向标志位DF置0
std指令：将标志寄存器的方向标志位DF置1

下面看两个程序

§ 第11章标志寄存器 - 图67 问题一：编程，使用串传送指令，将data段中的第一个字符串复制到它后面的空间中

data segment
    db 'Welcom to masm'
    db 16 dup (0)
data ends

我们分析一下，使用串传送指令进行数据的传送，需要给它提供一些必要的信息，他们是

传送的原始位置：ds:si
传送的目的位置：es:di
传送的长度：cx
传送的方向：df

在这个问题中，这些信息如下

传送的原始位置：data:0
传送的目的位置：data:0010
传送的长度：16
传送的方向：因为正向传送比较方便，所以设置DF=0

所以程序如下所示

mov ax,data
mov ds,ax
mov si,0                ; ds:si指向data:0
mov es,ax
mov di,16                ; es:di指向data:0010
mov cx,16                ; (cx)=16,rep循环16次
cld                        ; 设置DF=0,正向传送
rep movsb

§ 第11章标志寄存器 - 图68 问题二：编程，用串传送指令，将F0000H段中的最后16个字符复制到data段中

data segment
    db 16 dup (0)
data ends

要传送的字符串位于F000H段的最后16个单元中，那么它的最后一个字符的位置为：F000:FFFF。可以将ds:si指向F000H段的最后一个单元，将es:di指向data段的最后一个单元，然后逆向传送16个字节即可

传送的原始位置：F000:FFFF
传送的目的位置：data:000F
传送的长度：16
传送的方向：因为逆向传送比较方便，所以设置DF=1

所以程序如下所示

mov ax,0f000h
mov ds,ax
mov si,0ffffh                ; ds:si指向f000:ffff
mov ax,data
mov es,ax
mov di,15                    ; es:di指向data:000F
mov cx,16                    ; (cx)=16,rep循环16次
std                            ; 设置DF=1,逆向传送
rep movsb

11.11 pushf和popf

pushf的功能是将标志寄存器的值压栈
popf是从栈中弹出数据，送入标志寄存器

pushf和popf为直接访问标志寄存器提供了一种方法。

11.12 标志寄存器在Debug中的表示

在Debug中，标志寄存器是按照有意义的各个标志位单独表示的。在Debug中，我们可以看到如下信息。

§ 第11章标志寄存器 - 图69

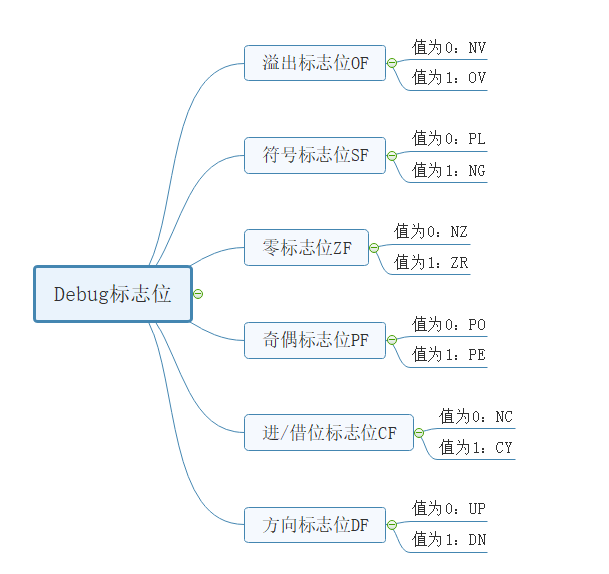

而其中的标志寄存器就如图中部分所示，他们的值表示为

§ 第11章标志寄存器 - 图70
