013-iOS底层原理-类的加载（category）

一、引言
上篇文章讲述的是类的加载中的本类加载，本文将接着探索、反推分类的加载。在此之前，先了解几个概念。
####1、脏内存、干净内存、rw、ro、rwe
在上一篇文章012-iOS底层原理-类的加载中探索到的realizeClassWithoutSwift ()->methodizeClass ()中，多次出现rw，ro，rwe，他们分别代表什么。

根据Apple官方视频Advancements in the Objective-C runtime介绍可知：

• clean memory：是指加载后不会发生改变的内存。class_ro_t就是属于clean memory，因为它是只读的。

• dirty memory： 指的是进程运行时会发生改变的内存。类的结构一经使用，就会变成dirty memory，因为在运行时会对其写入新的数据。例如创建一个新的方法缓存，并从类中指向它。

dirty memory要比clean memory贵的多，因为只要进程一运行，它就必须一直存在。另一个方面，clean memory可以进行移除，从而节省更多的内存空间，换句话说就是，如果你需要clean memory中的数据，系统可以直接从磁盘中重新加载进来。
iOS不用swap，所以dirty memory在iOS中的代价就很大。因此dirty memory是这个类被分成两部分的原因。可以保持清洁的数据越多越好，通过分离出那些不会改变的数据，就可以把大部分的类数据存储在clean memory中。虽然这部分数据可以让我们了解类，但是我们需要在运行时追踪每个类的更多信息。当一个类第一次使用，runtime会为这个类分配额外的内存，这就是class_rw_t，用于读写数据。在rw中，存储了只有在运行时才会生成的新数据。
由于ro是只读的，我们要追踪类的更多信息，就得在rw中进行，这样的结果会导致内存占用得比较多，因为一个工程里少则一百多个类，多则上万个类。而在Apple的测试中，大概只有10%的类用到runtime去更改它们的方法。因此可以将rw中不常用的部分（属性、方法、协议），分离出来成为class_rw_ext_t，即rwe。这个操作可以减小rw一半的大小。对于那些确实需要额外信息的类，我们可以分配这些扩展记录中的一个，并把它加入类中，让它使用。

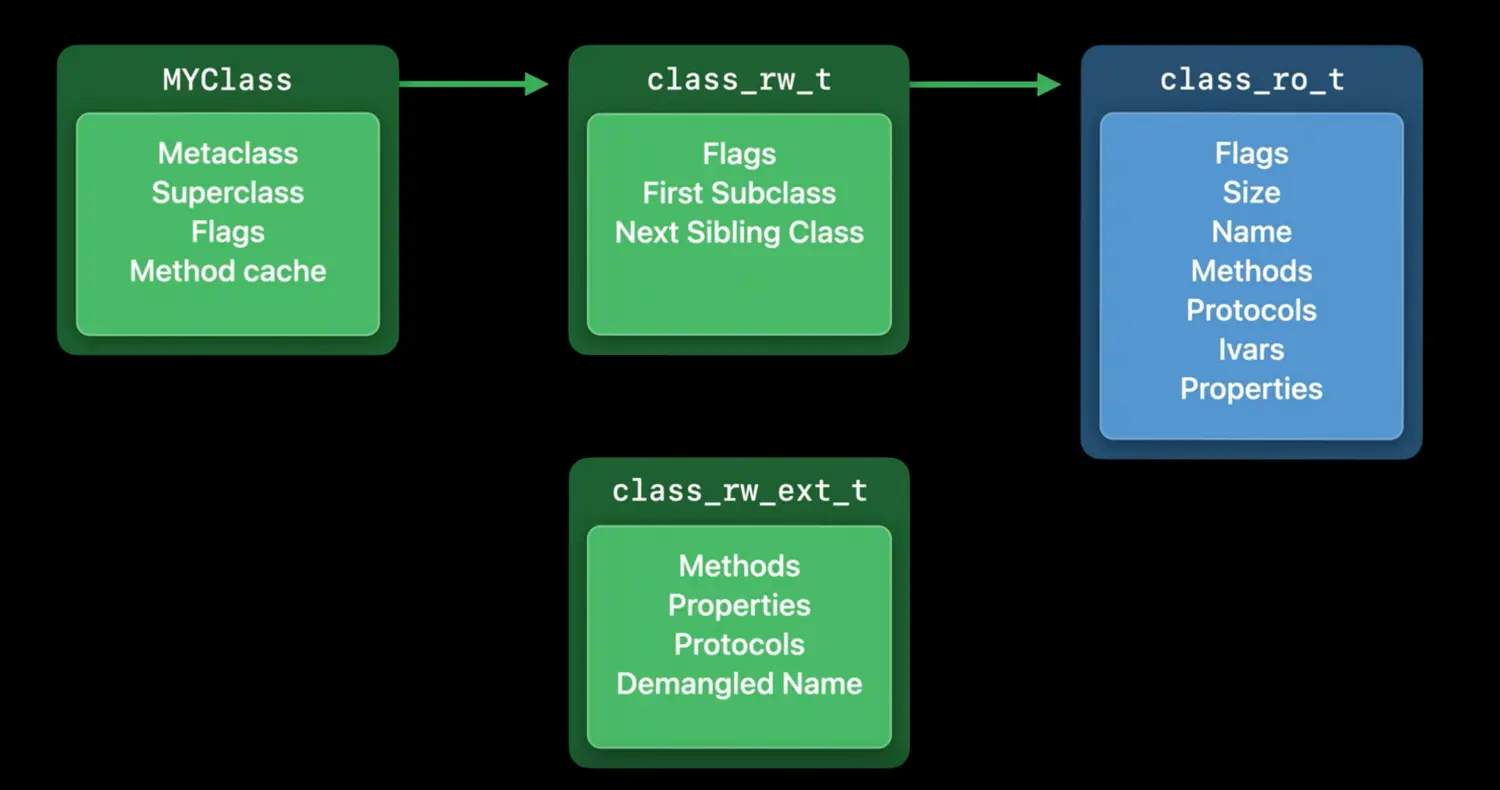

rw拆分如图所示：

2、【小结】
ro：数据是只读（read only）的，为clean Memory。从磁盘加载到内存中读取，ro的数据在编译的时候就已经确定了。
rw：数据是可读可写(read write)的，为dirty Memory。rw的数据存放的是运行时动态修改的数据。初始数据是从ro中copy一份到rw的。
rwe：对rw的拓展，优化rw。在视频介绍中可知，并不是每个类都会在运行时改变属性、方法、协议。而rwe会标记处理，针对那些不需要改变内容的数据，就去ro读取，那些需要改变内容的就去rw读取。
三者关系，如图所示：

二、category底层原理
####2.1 oc转cpp
添加一个category，源码如下：

QLPerson+NB1.h
#import "QLPerson.h"
@interface QLPerson (NB1)<NSObject>
@property (nonatomic,copy) NSString *cat_name;
@property (nonatomic,assign) int cat_age;
- (void) cat_test1;
- (void) cat_test2;
+ (void) cat_test;
@end
QLPerson+NB1.m
#import "QLPerson+NB1.h"
@implementation QLPerson (NB1)
- (void) cat_test1{
    NSLog(@"%s",__func__);
}
- (void) cat_test2{
    NSLog(@"%s",__func__);
}
+ (void) cat_test{
    NSLog(@"%s",__func__);
}
@end

打开终端，cd 到.m文件目录，通过以下命令，将QLPerson+NB1.m转换编译源码QLPerson+NB1.cpp，打开.cpp文件。

 xcrun -sdk iphoneos clang -arch arm64  -rewrite-objc QLPerson+NB1.m -o NB1.cpp

2.1.1、分类底层结构：
搜索QLPerson_找到部分编译后的源码如下：

static struct _category_t _OBJC_$_CATEGORY_QLPerson_$_NB1 __attribute__ ((used, section ("__DATA,__objc_const"))) =
{
    "QLPerson", // 分类名(此处为什么是类名？因为这是编译阶段，还未到运行时，所以暂时用类名代替)
    0, // &OBJC_CLASS_$_QLPerson, 类(此处为什么是0？因为这是编译阶段，还未到运行时，所以暂时用0代替)
    (const struct _method_list_t *)&_OBJC_$_CATEGORY_INSTANCE_METHODS_QLPerson_$_NB1,   // 实力方法列表
    (const struct _method_list_t *)&_OBJC_$_CATEGORY_CLASS_METHODS_QLPerson_$_NB1,      // 类方法列表（**为什么分类有类方法？因为分类没有元类!!**）
    (const struct _protocol_list_t *)&_OBJC_CATEGORY_PROTOCOLS_$_QLPerson_$_NB1,        // 协议列表
    (const struct _prop_list_t *)&_OBJC_$_PROP_LIST_QLPerson_$_NB1,                     // 属性列表
};

这个数据结构，对应着category_t的结构，明细如下：
为什么分类有类方法？因为分类没有元类!!

struct _category_t {
    const char *name;
    struct _class_t *cls;
    const struct _method_list_t *instance_methods;
    const struct _method_list_t *class_methods;// 为什么分类有类方法？因为分类没有元类
    const struct _protocol_list_t *protocols;
    const struct _prop_list_t *properties;
};

2.1.2、实例方法、类方法：

2.1.3、协议：

2.1.4、属性：

如上图所示，我们在category内部定义的属性cat_name,cat_age并没有像本类一样实现，是因为底层编译成.cpp没有实现对应的getter/setter方法。会想我们之前的类的探索的时候，将QLPerson.m编译后成.cpp的文件，内部定义的属性，有实现getter/setter方法。对于category内的属性，可以通过关联对象来设置。

####2.2 objc源码
打开objc4_818_2工程，搜索category_t {，找到category源码，如下：

struct category_t {
    const char *name;
    classref_t cls;
    WrappedPtr<method_list_t, PtrauthStrip> instanceMethods;
    WrappedPtr<method_list_t, PtrauthStrip> classMethods;
    struct protocol_list_t *protocols;
    struct property_list_t *instanceProperties;
    // Fields below this point are not always present on disk.
    struct property_list_t *_classProperties;
    method_list_t *methodsForMeta(bool isMeta) {
        if (isMeta) return classMethods;
        else return instanceMethods;
    }
    property_list_t *propertiesForMeta(bool isMeta, struct header_info *hi);
    protocol_list_t *protocolsForMeta(bool isMeta) {
        if (isMeta) return nullptr;
        else return protocols;
    }
};

小结
category和oc类一样，本质都是结构体，

• name：该category的本类名字；
• cls：该category的本类cls
• instanceMethods：实例方法列表
• classMethods：类方法列表
• protocols：协议列表
• properties：属性列表，无getter / setter方法，需要通过关联对象来实现。
• category 没有元类，所以category_t才会有instanceMethods和classMethods
  ###二、category的加载
  ####【1】rwe的赋值
  1、根据前面rwe的介绍，category在类加载到内存的时候，会加载到class_rw_ext_t，在上一篇文章，分析到类的实现realizeClassWithoutSwift（）→methodizeClass（）时，auto rwe = rw->ext();，进入ext()源码。
  2、extAllocIfNeeded（）
  如上图所示，rwe在extAllocIfNeeded()调用的时候赋值的，即先从从内存中查找，如果不存在，则直接extAlloc()。
  全局搜索extAllocIfNeeded，查看调用此函数的地方如下：
• attachCategories()（重点）
• demangledName()
• class_setVersion()
• addMethods_finish()
• class_addProtocol()
• _class_addProperty()
• objc_duplicateClass()
  其中，attachCategories()为category相关的函数，因此我们继续探索attachCategories()，全局搜索attachCategories，只有以下几个地方调用此函数：
• attachToClass()→attachCategories()
• load_categories_nolock()→attachCategories()
  ####【2】attachToClass()
  在attachToClass()源码中，加入我们自定义的逻辑，让断点停下来。
  在methodizeClass()处理完本类的数据以及rwe将methods，properties，protocols通过attachLists()保存到表中，并addMethod()保存类的数据后，将category通过attachToClass()加入本类中。做了如下处理：

  attachToClass()源码如下：

  ####【3】attachCategories()
  ######【3.1】主类+load，分类+load
  我们在主类和分类中都实现+load方法，
  然后在attachCategories()源码中，加入我们自定义的逻辑，让断点停下来。
  如图所示：
  我们将断点继续往下，在for循环中，遍历所有category，将其方法、属性、协议等加入到rwe中。如图所示：
  【小结3.1】：主类+load，分类+load
  流程如下**_dyld_objc_notify_register()**→**load_images()**→**loadAllCategories()**→**load_categories_nolock()**→**attachCategories()**
  ######【3.2】主类未实现+load，分类实现+load

  【小结3.2】：主类未实现+load，分类实现+load
  **_dyld_objc_notify_register()**→**map_images()**→**map_images_nolock()**→**_read_images()**→**realizeClassWithoutSwift()**→**methodizeClass()**→**attachToClass**。未调用attachCategories()！
  ######【3.3】主类实现+load，分类未实现+load

  【小结3.3】：主类实现+load，分类未实现+load
  **_dyld_objc_notify_register()**→**map_images()**→**map_images_nolock()**→**_read_images()**→**realizeClassWithoutSwift()**→**methodizeClass()**→**attachToClass**。未调用attachCategories()！
  ######【3.4】主类未实现+load，分类未实现+load

  【小结3.4】：主类未实现+load，分类未实现+load
  懒加载类推迟到第一次消息发送：
  **alloc()**→**objc_alloc()**→**callAlloc()**→**objc_msgSend()**→**lookUpImpOrForward()**→**realizeAndInitializeIfNeeded_locked()**→**initializeAndLeaveLocked()**→**initializeAndMaybeRelock()**→**realizeClassMaybeSwiftAndUnlock()**→**realizeClassMaybeSwiftMaybeRelock()**→**realizeClassWithoutSwift()**→**methodizeClass()**→**attachToClass()**。未调用attachCategories()！

【4】Category加载时机
#####【4.1】：主类+load，分类+load（非懒加载）
根据【3.1】小结的流程，我们在load_categories_nolock()中加入自定义逻辑，停下断点，通过lldb调试查看ro中是否有分类。如图所示：
LLDB调试如下：

1、打印category_t内部结构，打印name，在oc源码编译成c++时，会将name赋值为类名。在运行时，则将name赋值为分类名。
2、打印cls，为本类
3、打印instanceMethods：打印出实例方法cat_test1，cat_test2
4、调用栈为：**_dyld_objc_notify_register()**→**load_images()**→**loadAllCategories()**→**load_categories_nolock()**
5、调用attachCategories()为类已实现是的if条件：
#####【4.1小结】
主类和分类都为非懒加载的情况下，主类的加载流程，根据012-iOS底层原理-类的加载的描述，
主类加载流程：**_dyld_objc_notify_register()**→**map_images()** → **map_images_nolock()** → **_read_images()** → **readClass()（保存类名+地址）** → **realizeClassWithoutSwift()（配置data()）** →**methodizeClass()** → **attachToClass()**
接着进入分类加载流程：**_dyld_objc_notify_register()**→**load_images()**→**loadAllCategories()**→**load_categories_nolock()**→**attachCategories()**
#####【4.2】主类未实现+load，分类实现+load
不管主类是否实现load方法，只要分类实现了load，就会要求主类提前加载（即非懒加载）。与【4.1】一样，分类的数据也是从Mach-O加载到内存后，通过cls->data()中获取的，即在编译时期就已经完成。
#####【4.3】主类实现+load，分类未实现+load（非懒加载）
与【4.1】一样，分类的数据也是从Mach-O加载到内存后，通过cls->data()中获取的，即在编译时期就已经完成。
#####【4.4】主类未实现+load，分类未实现+load
根据【小结3.4】流程，懒加载的主类和分类，推迟到第一次消息发送的时候加载，与【4.1】一样，分类的数据也是从Mach-O加载到内存后，通过cls->data()中获取的，即在编译时期就已经完成。
#####【4.5】主类未实现+load，2个以上分类实现+load（非懒加载）
流程如下：load_images()→loadAllCategories()(加载分类)→load_categories_nolock()（处理分类数据）→prepare_load_methods()(准备)→realizeClassWithoutSwift()（实现类）→methodizeClass()→attachToClass()→attachCategories()(添加分类）
#####【4.5】主类未实现+load，1个分类实现+load，剩余分类未实现load
调试结果，与【4.2】一致
###【总结】
1、类和分类的懒、非懒加载多种情况搭配的加载如图所示：
2、由于实现（不管是主类还是分类）load的时候，底层是非常耗时的、复杂的过程。因此在开发过程中，尽量少在自定义的类和分类中去实现load方法。
3、这篇博客真难写，写的差强人意，后面会花时间去补充完整，调试的过程贴出来。
