010-iOS底层原理-dyld加载流程

引言
本文主要探索dyld的加载流程，了解应用程序在main函数之前都做了什么准备工作，了解dyld是什么，我们所编写的代码、framework等是如何加载到内存里变活起来的。
###dyld

dyld（The dynamic link editor ）是苹果的动态链接器，是苹果操作系统的重要组成部分，在我们的代码被编译打包成可执行文件的 Mach-O 文件之后 ，交由 dyld 负责链接 , 加载程序 。
dyld源码
本文用的是dyld-852版本的源码。
###探索1

main -> start符号断点，调用栈

我们新建一个iOS工程，在main.m中打个断点，运行项目，查看调用堆栈，如图所示：
查看左边，发现在main函数调用前，系统已经执行了start函数。根据以往经验，我们可以选择的操作方式是查看汇编和添加符号断点。

图中我们看到了，start是在libdyld.dylib这个库中调用的，dyld是开源库，我们可以下载下来后，阅读源码。本文用的是dyld-852版本的源码。
在添加start符号断点，运行后，发现符号断点并未停住，而是直接来到了main.m的断点上。因此，start并不是我们所需要的符号断点。仍需努力。

load方法和__attribute__

在ViewController.m中添加load方法

#import "ViewController.h"
@interface ViewController ()
@end
@implementation ViewController
+(void)load {
    NSLog(@"---%s---",__func__);
}
- (void)viewDidLoad {
    [super viewDidLoad];
}
@end

在main.m中添加__attribute__

int main(int argc, char * argv[]) {
    NSString * appDelegateClassName;
    @autoreleasepool {
        NSLog(@"main 函数");
        appDelegateClassName = NSStringFromClass([AppDelegate class]);
    }
    return UIApplicationMain(argc, argv, nil, appDelegateClassName);
}
//确保此函数在 在main函数被调用之前调用
__attribute__ ((constructor))void before_main(){
    printf("main 前 ：%s\n",__func__);
}

这三者打印顺序如何呢？如图所示：
由图可知，三者执行的先后顺序为load方法— __attribute__—main函数。因此在main函数执行前的操作，可以从load方法中添加断点开始。
补充：__attribute__ ((constructor))void before_main(){}是确保此函数在 在main函数被调用之前调用。具体请查看这篇文章OC中的 _attribute _。

load方法断点

在ViewController.m中的+load方法添加断点，运行后如图所示：

由图中我们可以看到左边的调用栈中，在load之前调用了load_images和_dyld_start。我们在控制台中输入bt 打印详细调用栈，如图所示：
由此可见，我们的app最开始，是由_dyld_start开始的。
###dyld源码

下载好dyld-852后，打开dyld源码工程，由于工程底部所依赖的系统库太多（libdispatch，libsystem），运行不起来无法调试。
####dyldbootstrap::start
全局搜索_dyld_start
在dyldStartup.s中（.s是汇编文件后缀），可以看到有多个重复的.global _dyld_start，分别点击后，可以看到是右边是由于架构判断，导致的重复，因此，我们挑arm64架构的源码来阅读。
阅读汇编代码，阅读注释很重要，我们在第240行看到了call dyldbootstrap::start(app_mh, argc, argv, dyld_mh, &startGlue)，call的意思是呼叫，调用。这里我们全局搜索dyldbootstrap::start，发现搜不到我们想要的。我们全局搜索dyldbootstrap,发现在dyldInitialization.cpp的dyldbootstrap是一个命名空间。C++语法中，有一个词叫namespace命名空间，可当做类来阅读。namespace内部成员和函数，相当于类的成员和方法。我们接着搜索start，如图所示：
rebaseDyld（）：dyld重定位。这是苹果用来保证应用安全的技术，其中包括：ASLR和 Code Sign。
ASLR： Address Space Layout Randomization(地址空间布局随机化)的简称。App在被启动的时候，程序会被映射到逻辑地址空间，这个逻辑地址空间有一个起始地址，ASLR技术让这个起始地址是随机的。这个地址如果是固定的，攻击者很容易就用起始地址+函数偏移地址找到对应的函数地址。
Code Sign：代码加密签名机制，但是在 Code Sign操作的时候，加密的哈希不是针对整个文件，而是针对每一个 Page的。这个就保证了 dyld在加载的时候，可以对每个 page进行独立的验证。
正是因为 ASLR使得地址随机化，导致起始地址不固定，以及 Code Sign，导致不能直接修改 Images。所以需要 rebase来处理符号引用问题，Rebase的时候只需要通过增加对应偏移量就行了。Rebase主要的作用就是修正内部(指向当前 Mach-O文件)的指针指向，也就是基地址复位功能。
####dyld::_main
dyld::_main函数是我们此次研究的重头戏，点进去之后，发现它是一个800多行代码的一个函数。
查看大量源码，分析流程的思路，需要整体把握，不需要一头扎进细节里，否则，将切身体会到“入门到放弃”的完整过程，迷失在未知的世界里。对于此类源码，我们可以根据返回值来倒推逻辑。接下来，我们将逐步解析其内容。
1、通过return返回的是一个result；
2、通过result的赋值，找到result = (uintptr_t)sMainExecutable->getEntryFromLC_MAIN();以及其他有关sMainExecutable的代码位置，我们由此可知，result与sMainExecutable有很大的关联和关系；
3、通过sMainExecutable =，找到sMainExecutable = instantiateFromLoadedImage(mainExecutableMH, mainExecutableSlide, sExecPath);，官方注释为// instantiate ImageLoader for main executable
4、点击进入instantiateFromLoadedImage,发现内部添加了image镜像，并返回此image镜像。
5、进入instantiateMainExecutable查看如何获得image镜像的，内部的segCount，libCount，data_command，info_command等等内容，可进入sniffLoadCommands配合烂苹果MachOView进行对照查看，可以事半功倍。

dyld::_main内部总结（借助注释来查看）
1.【第一步：条件准备】：环境配置、平台、版本、路径、主机信息等
2.【第二步：共享缓存配置】：checkSharedRegionDisable检查是否可用，通过mapSharedCache映射共享缓存到贡献缓存区域
3.【第三步：实例化主程序】：通过instantiateFromLoadedImage实例化主程序，得到一个sMainExecutable。将images加入到dyld_all_image_info表中。
4.【第四步：插入动态库】：for循环 DYLD_INSERT_LIBRARIES，调用loadInsertedDylib(*lib);插入动态库。
5.【第五步：link主程序和动态库】：直接调用link方法，将sMainExecutable链接，再for循环将第四步插入的动态库链接。
6.【第六步：weakBind弱引用绑定主程序】：for循环sImageRoots.size()，插入镜像符号；sMainExecutable->recursiveBindWithAccounting绑定主程序；image->recursiveBind绑定插入的动态库，并通知已经注册完毕。sMainExecutable->weakBind弱引用绑定主程序。

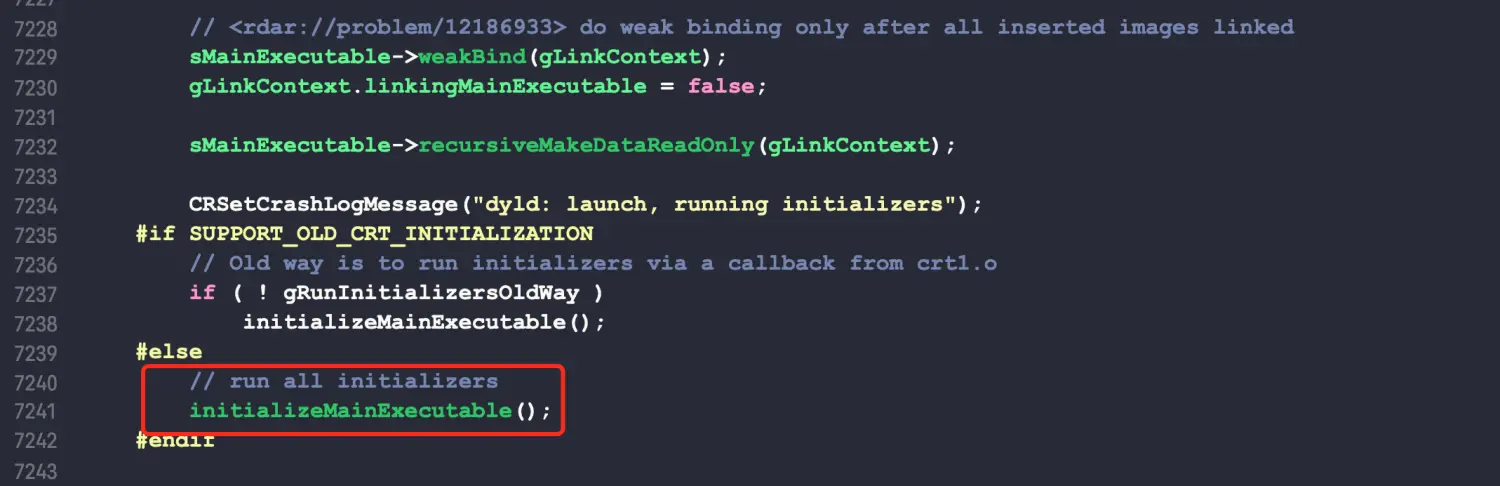

7.【第七步：初始化主程序】：调用initializeMainExecutable初始化主程序。
8.【第八步：寻找main函数入口】：寻找LC_MAIN入口地址并执行，如果找不到，则寻找LC_UNIXTHREAD，dyld将start设置成main()。

【第七步：初始化主程序】initializeMainExecutable的分析

1.进入initializeMainExecutable后，for循环将插入的动态库初始化。然后执行runInitializers初始化主程序。
2.进入sMainExecutable->runInitializers，找到processInitializers函数，进入下一步。
3.进入processInitializers，主线为递归初始化images list镜像列表里的所有镜像，并创建一个list列表，用于存储为初始化的向上的依赖关系。ups > 0的判断，是如果仍有依赖关系，将他们初始化。
4.全局搜索recursiveInitialization，找到ImageLoader里的recursiveInitialization 函数。查看try{}内部的实现：
1）for循环初始化更底层的库
2）terminationRecorder记录终止命令
3）notifySingle通知objc记得要初始化这个image镜像。
4）doInitialization初始化这个image镜像
#####doInitialization
进入到doInitialization函数，有两个函数调用

1.进入doImageInit，发现是 获取mach-o的init方法的地址并调用：
2.进入doModInitFunctions,解析并执行DATA，mod_init_func这个section中保存的函数（这里保存的是全局C++对象的构造函数以及所有带__attribute((constructor)的C函数），也就是我们之前在main.m中写的before_main()函数。并将libSystem库中的libSystem_initializer执行。

*陷入迷茫，无法继续下一步，返回到ImageLoader::recursiveInitialization函数，探索notifySingle
#####notifySingle
1.点击进入notifySingle，发现来到的是函数声明的地方，`void (notifySingle)(dyld_image_states, const ImageLoader image, InitializerTimingList);<br />2.全局搜索notifySingle(，找到它的实现：![](https://upload-images.jianshu.io/upload_images/4096235-f50b628f95687297.png?imageMogr2/auto-orient/strip%7CimageView2/2/w/1240#id=sdhvz&originHeight=692&originWidth=1240&originalType=binary&ratio=1&status=done&style=none)<br />3.全局搜索sNotifyObjCInit，无实现函数，在registerObjCNotifiers函数中找到= init赋值。![](https://upload-images.jianshu.io/upload_images/4096235-ca270054df008228.png?imageMogr2/auto-orient/strip%7CimageView2/2/w/1240#id=fzCFS&originHeight=447&originWidth=1240&originalType=binary&ratio=1&status=done&style=none)<br />4.全局搜索registerObjCNotifiers，在dyldAPIs.cpp中的_dyld_objc_notify_register函数中，找到调用位置。![](https://upload-images.jianshu.io/upload_images/4096235-c30229544da2531d.png?imageMogr2/auto-orient/strip%7CimageView2/2/w/1240#id=riUqM&originHeight=260&originWidth=1240&originalType=binary&ratio=1&status=done&style=none)<br />5.全局搜索_dyld_objc_notify_register，发现没有调用该函数的代码。细看类名dyldAPIs.cpp，该类为dyld对外的接口类。由于上面提到的时候，对通知objc记得初始化该镜像，因此，我们将打开libobjc`源码。

6.打开objc4_818_2工程，全局搜索_dyld_objc_notify_register。在_objc_init函数中，找到其调用位置，其中load_images为dyld中registerObjCNotifiers为sNotifyObjCInit赋值的参数。而load_images，是一个函数，由此可知，dyld通知objc的方式，是通过load_images函数进行回调的。也就是说，**dyld**中的**notifySingle**是一个回调函数。

load_images
进入load_images，首先查找发现所有+load方法，然后执行所有+load方法
进入call_load_methods中，内部为创建一个autoreleasepool，并在autoreleasepool中do-while循环执行所有的+load方法。内部继续调用的call_class_loads()和call_category_loads()都是最终调用(*load_method)(cls, @selector(load));函数。
到此为止，+load的加载流程已经梳理通顺。对应上了我们前面的ViewController.m中+load方法。
#####+load流程
调用流程如图所示：

→_dyld_start (dyld)
→ dyldbootstrap::start (dyld)
→dyld::_main (dyld)
→initializeMainExecutable(dyld)
→ImageLoader::runInitializers (dyld)
→ImageLoader::processInitializers (dyld)
→ImageLoader::recursiveInitialization (dyld)
→dyld::notifySingle (dyld，回调函数，sNotifyObjCInit = load_images函数)
→libobjc.A.dylib load_images (objc，接收回调，调所有+load方法)
→VC +load。（开发者代码）

doInitialization未完成的流程
前面进入doInitialization内部后，发现无法继续深入，此时，我们回到objc调试工程，添加符号断点_objc_init。如图所示
从调用栈中可以看到，doModInitFunctions到_objc_init中缺失了两个流程。
######_os_object_init
_os_object_init位于libdispatch.dylib库中，我们将下载libdispatch-1271.40.12源码
，解压后打开工程，全局搜索_os_object_init

发现_os_object_init是在libdispatch_init调起的。

在之前的调用栈中，libdispatch_init是由libSystem_initializer调起的，此函数位于libSystem.B.dylib库中。我们将下载Libsystem-1292.60.1源码解压后打开工程，全局搜索libdispatch_init，确实位于libSystem_initializer中调用了。

_objc_init流程
→_dyld_start(dyld)
→dyldbootstrap::start(dyld)
→dyld::_main(dyld)
→dyld::initializeMainExecutable(dyld)
→ImageLoader::runInitializers(dyld)
→ImageLoader::processInitializers(dyld)
→ImageLoader::recursiveInitialization(dyld)
→ImageLoaderMachO::doInitialization(dyld)
→ImageLoaderMachO::doModInitFunctions(dyld)
→libSystem_initializer(libSystem)
→libdispatch_init(libdispatch)
→_os_object_init(libdispatch)
→_objc_init(libobjc)

总结
本文Demo)
dyld主线加载流程流程图如下：
