20-00-13 导线类型代码

    本章节主要目的是识别在适用于飞机型号的接线图手册的接线清单中指定的导线类型代码的导线零件号。 <br />        其次是对电线类型及其配置进行最低限度的描述。

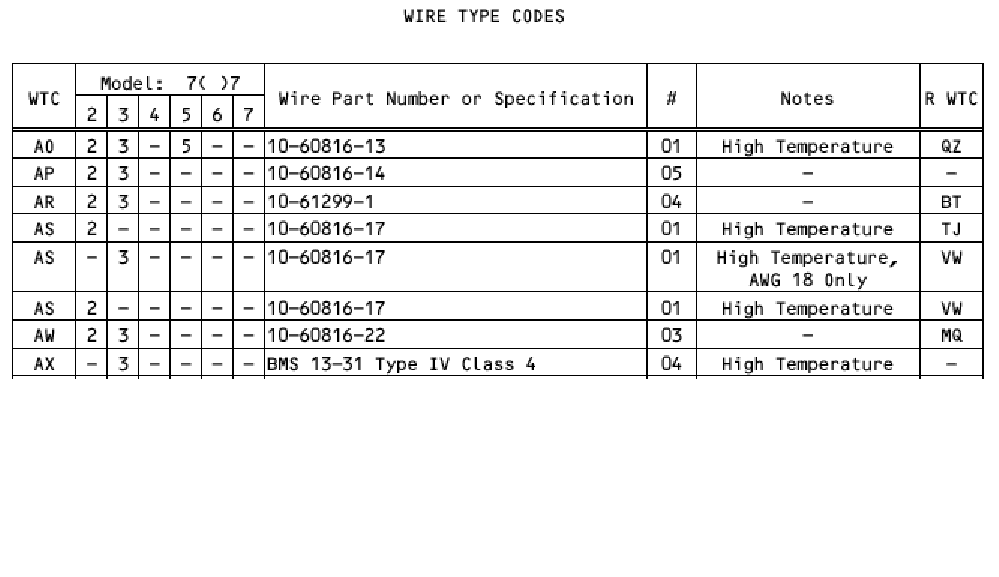

1. 在本章节里的图表给出了波音系列飞机所使用的导线类型代码，导线的件号。以及可替换导线的类型代码。导线的类型代码要根据WDM DIAGRAM中的导线代号以及WDM wire list 查到。

• 由导线型号和飞机型号按字母数字排列的数据表
• 由导线的PN或说明和飞机型号按字母数字排列的数据表
• 由规定的导线PN和备份导线PN按字母数字排列的数据表
• ＃为线芯号，R WTC为可替换前型号的替换件。若无R WTC，才查备份PN

1. 在本章节里还有一栏对于导线的功用描述。包括对该段导线是否耐高温，是否是屏蔽线等的综合概述。
