一. 概述
- 导线：绝缘层里有单/多股铜或银或铝丝钮在一起
- 线芯材料：银、铜、镀银铜丝和铝；铝多用于电源系统
二. 电线的种类
- 包有绝缘材料的单实芯线和多芯线
- 在同一根线里有2根或多根都已包有绝缘的芯线
- 2根或多根已绝缘的芯线缠在一起
- 在同一根屏蔽线里包有1根或多根各已绝缘的芯线
- 同轴线，单根已绝缘的芯线包一层同轴的屏蔽线
三. 导线的降压
- 从发电机或电瓶连到汇流条的主电源线，其降压不超过2%
- 从发电机或电瓶的接地端到设备的接地端的导线电阻为0.005欧姆即际线符合要求
- 如果导线上的压降不超过限制值，即导线也符合要求

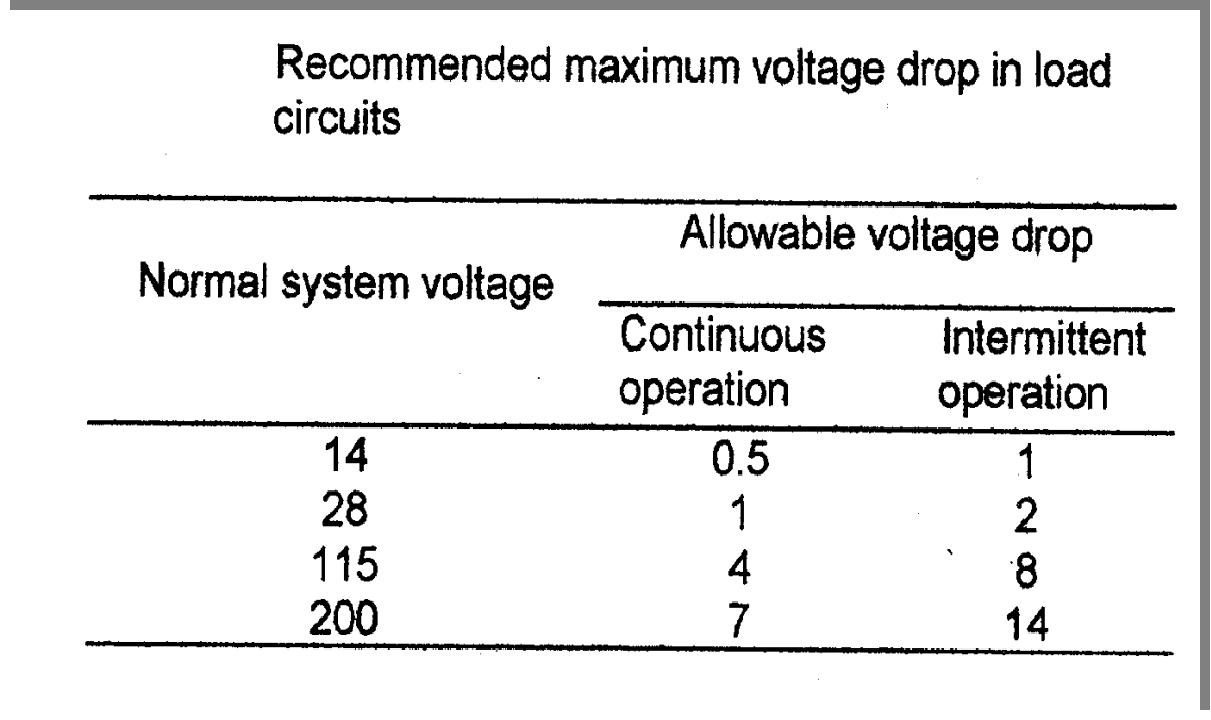

图：导线的压降
四. 导线的选择说明
- 导线的尺寸必须满足当有电流流过时不会产生过大的电压降
- 当须要的电流流过时不会产生过热
- 选择时要知道的数据：线长（英尺）、流过的安培数、允许的压降，还要考虑电流流过是间断的还是连续的，如果是连续的，那么这根线是单独的或在导线管里或在线束里
