说明依据 SWPM20-00-16 OUTER DIAMETER OF WIRE

    1. AWG-美国导线规格

      导线的外径是指从绝缘外边缘穿过导体中心到绝缘外边缘的距离 。

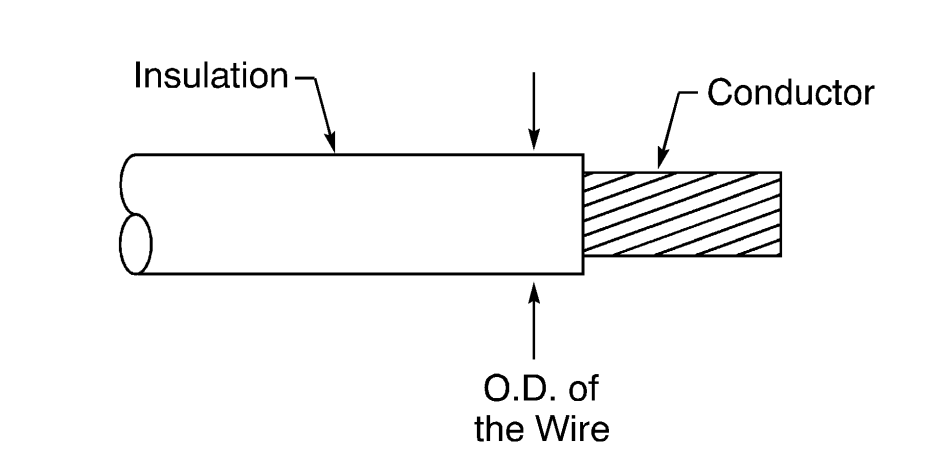

    图1一根导线的外径
    图2电缆中导线的外径
    图3有屏蔽和护套的一根电线的外径
    图4有屏蔽层和护套的电缆中导线的外径。

    | AWG

    GAUGE | EN CABLE

    SIZE CODE | REAL SECTION | | | —- | —- | —- | —- | | | | IN mm2 | IN IN2 | | 26 | 001 | 0.15 | 0.2 X 10-3 | | 24 | 002 | 0.24 | 0.3 X 10-3 | | 22 | 004 | 0.38 | 0.5 X 10-3 | | 20 | 006 | 0.60 | 0.9 X 10-3 | | 18 | 010 | 0.96 | 1.5 X 10-3 | | 16 | 012 | 1.23 | 2 X 10-3 | | 14 | 020 | 1.94 | 3 X 10-3 | | 12 | 030 | 2.96 | 4 X 10-3 | | 10 | 050 | 5.15 | 7 X 10-3 | | 8 | 090 | 8.98 | 10 X 10-3 | | 6 | 140 | 13.4 | 20 X 10-3 | | 4 | 220 | 21.8 | 30 X 10-3 | | 2 | 340 | 34.5 | 50 X 10-3 | | 1 | 420 | 41.8 | 60 X 10-3 | | 0 | 530 | 52.7 | 80 X 10-3 | | 00 | 680 | 67.2 | 0.1 X 10-3 | | 000 | 850 | 84.8 | 0.13 X 10-3 | | 0000 | 107 | 107.8 | 0.167 X 10-3 |

    1. 导线的外径

      导线的外径是指从绝缘外边缘穿过导体中心到绝缘外边缘的距离。

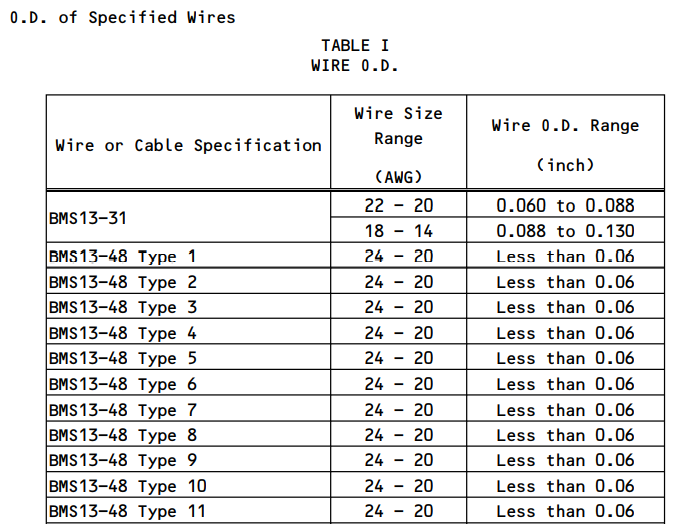

      在SWPM20-00-16中可以查询特殊导线的外径（O.D）如下图所示
