Wire Insulation Removal 导线一端绝缘、屏蔽的拆除
    本章节主要给出一下内容：

    1. 给出从电缆的端部拆除必要长度外护套的条件和程序。
    2. 给出了从导线的端部移除必要绝缘长度的条件和程序。
    3. 给出外径小于或等于 0.3 英寸的电缆提供外护套拆卸工具。
    4. 给出了 AWG 10 至 AWG 26 导线的绝缘拆除工具。
    5. 没有提供提供同轴电缆和三芯电缆的电缆准备数据。

    1.概览
    A. 从电缆端部拆除外护套的必要条件

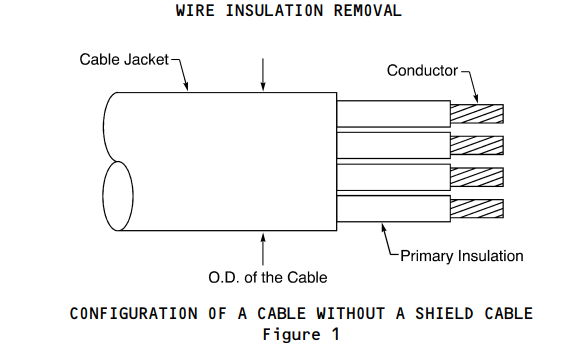

    这些条件适用于从电缆端部移除外护套后，没有屏蔽层：

    • 导线的初级绝缘层没有孔或破损。
    • 外护套端部附近电缆无变形。
    • 剩余的护套没有孔或破损

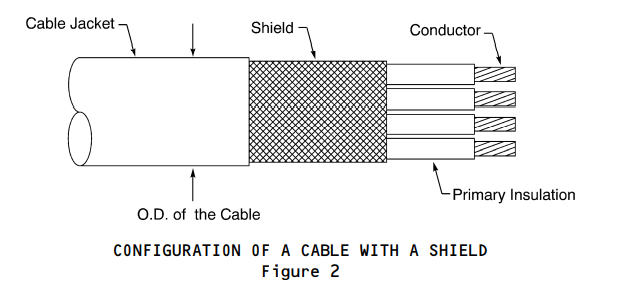

    这些条件适用于从具有屏蔽层的电缆端部移除外层护套后:

    • 屏蔽层没有断股或缺股。
    • 无法看到屏蔽线的母材。
    • 屏蔽层的股连在一起。
    • 外护套端部附近电缆无变形。
    • 剩余的护套没有孔或破损。

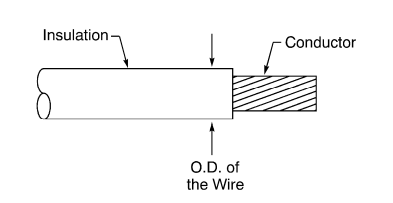

    B. 导线端部绝缘层拆除的必要条件:
    这些条件适用于从导线端部移除绝缘层后：

    • 导线无断股、缺股现象。
    • 看不见每股导线的母材。
    • 导线的线股处于初始绞合状态中。
    • 导线在绝缘端部附近没有变形。
    • 剩余的绝缘层没有孔或破损。

    2.电缆护套和电线绝缘拆除
    A.拆卸工具的选择
    （1）选择电缆护套拆卸工具：

    1. 找到电缆的电线类型代码（WTC）。请参阅电路图手册。
    2. 找出电缆的导线规格或导线零件号。参考章节20-00-13。

    3. 选择电缆护套拆卸工具。

      请参阅：（下图只截取部分，详情查考SWPM手册）
      表1适用于带有单规格导线或零件号的WTC。

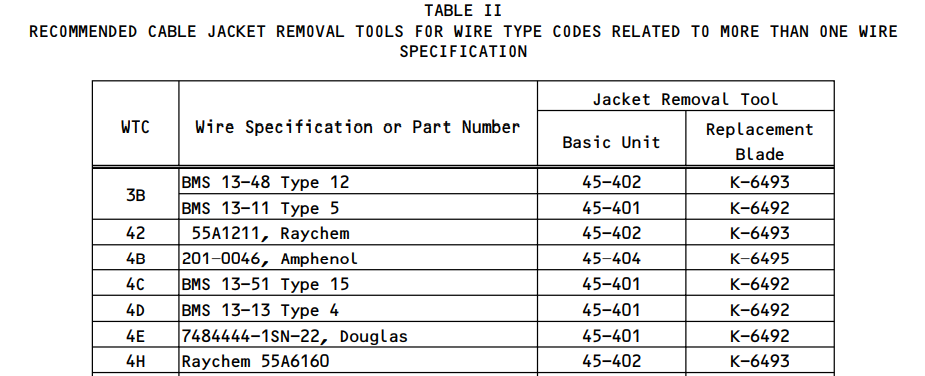

      表2适用于具有多个导线规格或零件号的WTC。

    （2）选择绝缘层移除工具：

    1. 找到电缆的电线类型代码（WTC）。请参阅电路图手册。
    2. 找出电缆的导线规格或导线零件号。参考主题20-00-13。

    3. 选择绝缘移除工具。

      请参阅： （下图只截取部分，详情查考SWPM手册）

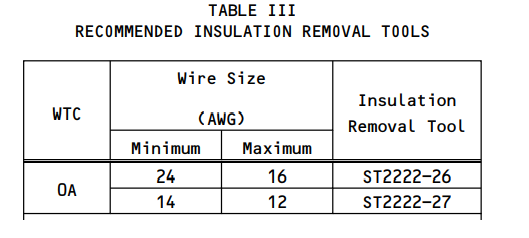

      表3：具有单规格导线或零件号的WTC

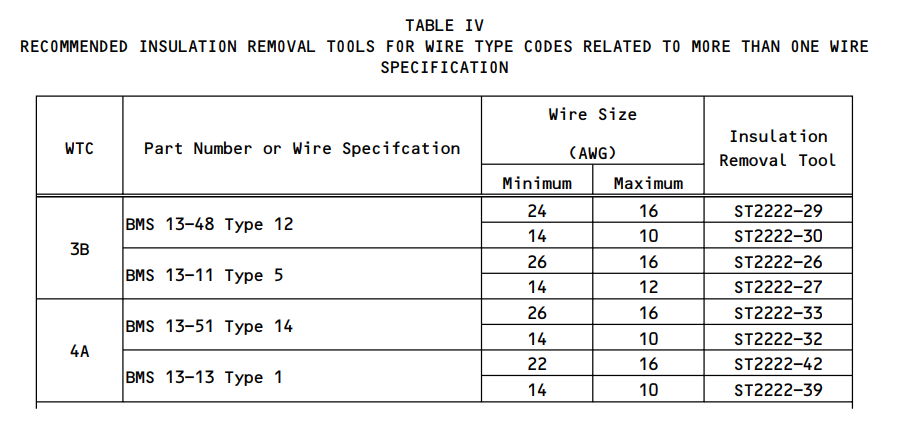

      表4：适用于具有多个导线规格或零件号的WTC

    B.电缆护套拆除

    1. 本段给出了从外径小于或等于0.3英寸的电缆上移除外护套长度的步骤。
    2. 注意：建议在安装或必须安装在飞机上的电缆上进行操作之前，使用电缆样品对电缆护套拆 卸工具进行测试。
    3. 将电缆末端放在离轴最近且位于叶片下方的V形槽中。 确保刀片位于与固定电缆的手相对的电缆护套拆卸工具的一侧。
    4. 在电缆周围移动工具大约三次。
    5. 从工具上拆下电缆。
    6. 在电缆切割处弯曲电缆，使外层护套松脱。
    7. 如果夹套长度较长，用工具的前刀刃纵向切割夹套。
    8. 拆下护套长度。
    9. 检查电缆是否损坏。参见第1.A.段。

    C.导线绝缘拆除
    注意：在安装或必须安装在飞机上的导线上进行操作之前,建议使用导线样品对绝缘拆卸工 具进行测试。

    1. 将导线放入绝缘拆卸工具的正确孔中。
    2. 关闭工具手柄，直到工具发出咔嗒声。 确保把手保持关闭。
    3. 从工具上拆下导线。
    4. 松开工具手柄。
    5. 检查导线是否损坏。参考第1.B.段。

    3.电缆护套和导线绝缘拆卸工具
    A.电缆护套拆卸工具

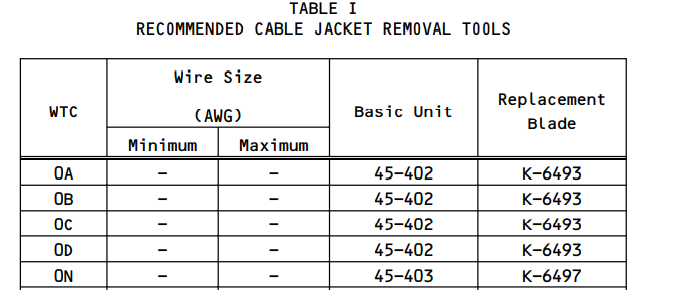

    表1和表2给出了建议用于从电缆的末端拆除一定长度外护套的工具。
    注意：如果使用其他工具，分解操作结果与第1.a.段中规定的条件必要条件的一致，则可以使用。
