干货预警,全文5840 字,阅读全文需要8 分钟赶时间的朋友先点赞▲收藏★关注❤,方便以后再看。

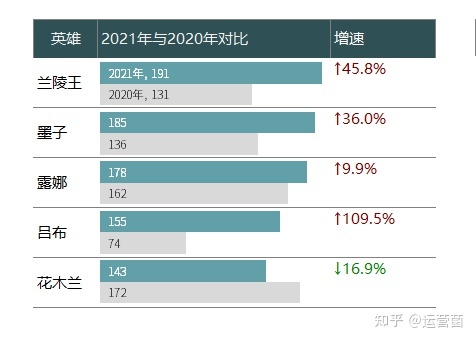

本题目的标准答案已经有人回答了,条形图】+【散点图】 的组合图,当数据发生变化时,图表的数据也能自动更新。如果对 Excel 图表基础知识比较熟悉,这道题就湿湿碎啦~

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图1

做出这样的图表,可以二次利用的,只需要在数据源更新新的数据,图表也能直接显示出来,无需重复操作。

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图2

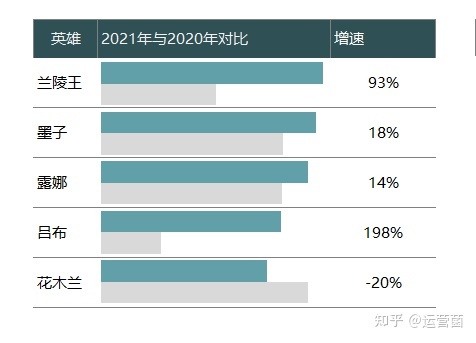

But,这种组合图的绘图方法对于基础一般的同学有不少难度。这里给大家安利 2 个简化版的图表,①条形图 + 单元格格式柱形图+ 折线图。也能表达同样的意思。

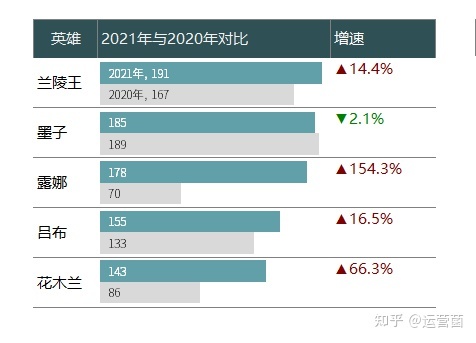

①条形图 +单元格格式

此处使用了单元格表示升降的数值,省略了最难的散点图作图部分内容。

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图3

②柱形图 + 折线图

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图4

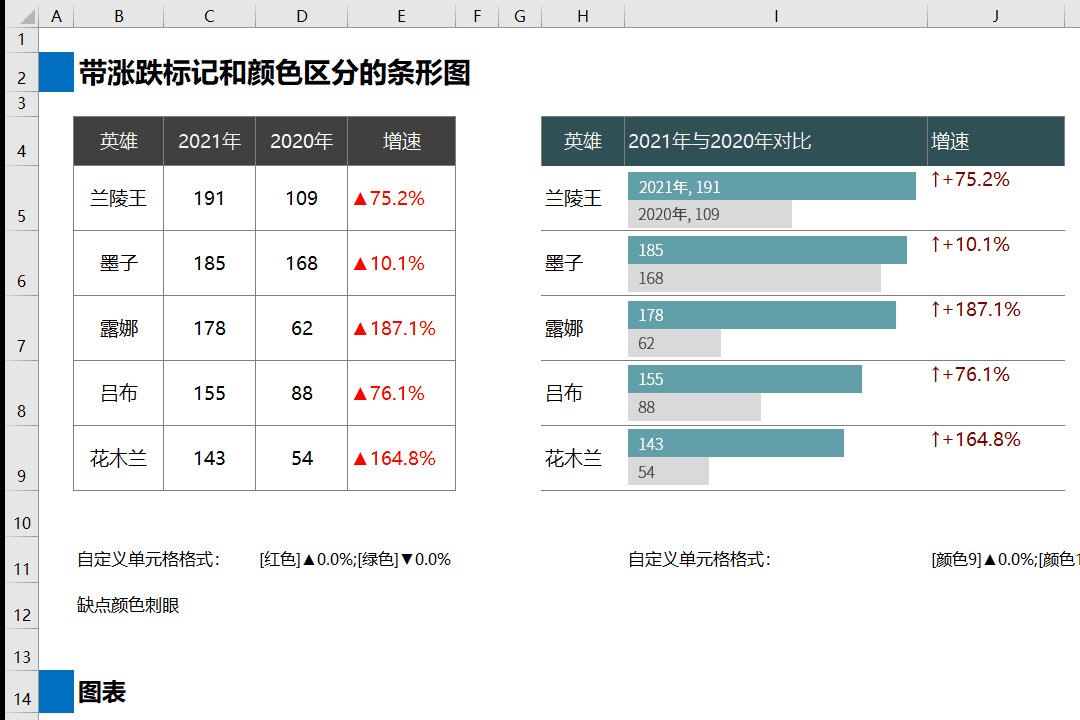

一、单元格 + 条形图


中间的条形图用普通的条形图添加数字标签,而第三列的带有颜色使用单元格格式,条件格式即可。

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图5

首先看看数据源,这里的 2021 年和 2020 年的数据为 randbetween 函数随机生成,增速 =(2021-2020)/2020*100%。

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图6

在另外的新建列,把数据引用过去。

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图7

柱形图部分,选择 C、D 列数据插入条形图,记得把纵坐标轴顺序改为【逆序类别】

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图8

删掉标题、坐标标签、多余信息,修改条形颜色,可得

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图9

接着就是添加数据标签,让数据标签显示值。

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图10

开头第一个数据标签添加上年份,需要勾选【系列名称】 ,才能显示出 2021 年份。标签位置放置在轴内侧

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图11

另外【2020 年】的数据,也就是灰色的条形,也需要经过这样处理,可得:

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图12

最后,选择增速列,右击【设置单元格格式】,在自定义格式中输入【[颜色 9]▲0.0%;[颜色 10]▼0.0%

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图13

确定后可以得到:

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图14

至此,我们就完成了作图部分内容,后面是知识点延伸内容。

二、知识延伸

给大家解释一下单元格自定义的什么意思。[颜色 9]▲0.0%;[颜色 10]▼0.0%

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图15

①中间的分号;为正数和负数的分隔点,左侧表示正数;右侧表示负数

[颜色]需要标准的写法,才能识别,也可以写成对应的颜色代号,如[颜色 9]

③▲▼为添加的标记点,在单元格中显示,不会影响正常数字

0.0%为数值显示的格式,如在分号;右侧写 0.0%,即使负数,数值显示也不会带 “-” 号。

例如本道题的数值显示,我们也可以使用 “↑”“↓” 来表示上涨或下跌,我们只需要在[单元格格式设置]→[自定义], 输入 “[颜色 9]↑0.0%;[颜色 10]↓0.0%

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图16

但有些情况把正负 “+”“-” 去掉了,容易造成阅读理解的偏差,我们建议添加上,自定义格式为“[颜色 9]↑ +0.0%;[颜色 10]↓ -0.0%

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图17

【条件格式】图标集,前面显示符号,除了前面的方法,还可以使用【条件格式】中的图标。

在【开始】【条件格式】【图标集】,选择【其他规则】选择对应的图表集,这里三角形,和箭头均很好表示上涨或下跌的。

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图18

选择设置时,记得把类型改为数字

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图19

结果可得:

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图20

②颜色

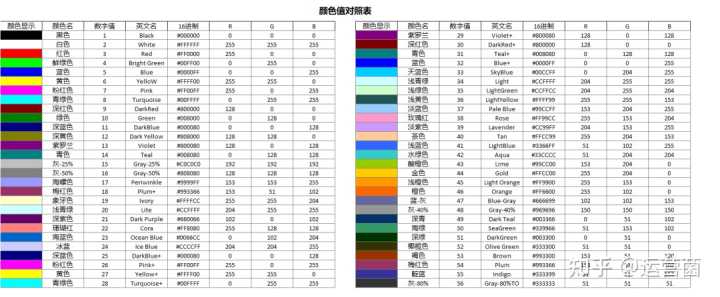

关于 Excel 的颜色,是有个标准的颜色对照表的,在这里分享给大家。

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图21
【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图22

就拿 “[颜色 9]↑ +0.0%;[颜色 10]↓ -0.0%” 举例子,数字值列 9 对应颜色是深红色;颜色 10 对应是绿色

③;自定义格式;的应用。

之前给大家介绍过人口金字塔图,就是用到 “0;0” 的格式。

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图23

通过 “0;0” 的格式,可得:

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图24

【;;@】 除此之外,之前也案例过把单元格的内容不显示的格式 “;;@

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图25

在单元格设置好 1-100 的数值,但为了不显示数值,方便在单元格填上颜色使用单元格格式,自定义 “;;@

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图26

三、Excel 图表知识

不少人不知道某个图表怎么做,是【Excel 图表】 的基础知识不够扎实。案例中的图表不是基础图表,是组合图,也就是一个变形图表。

变形图表归属 Excel 图表一部分,Excel 图表是 Excel 可视化重要一部分内容。所以,变形图表∈Excel 图表∈Excel 可视化

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图27

Excel 基础图表,包括常见的 13 种图表,柱形图、条形图、散点图、圆环图、饼图、气泡图、雷达图、面积图……

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图28

Excel 变形图表,是基于基础图表,再经历各种组合或改变形态的图表,我们这这里称呼它们为[变形图],你也可以叫它们[变态图]

在我们系统的可视化教程里面有举例了很多常见,实用的边形图,并出了详细的制作教程。共同大约50 个图表。一起来看看这些图表案例

【变形的柱形图】主要包括了针管图、水杯图、山峰图、百分比图、总分柱形图、线面柱形图

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图29

【变形的条形图】可以分为滑珠图、子弹图、漏斗图、人口金字塔图、甘特图等。

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图30

【变形的折线图】可以分为火柴图、重点区域高亮、双坐标面积图、阴影面积图等。

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图31

当然以上所列举的内容仅仅是 Excel 图表的一小部分,日常中我们要多发现,多借鉴,才能制作出符合工作实际,专业、好看的可视化图表。

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图32
【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图33

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图34

【Excel】excel做出这样的图:条形数据标签带增幅和箭头? - 知乎 - 图35

更多实战图表就不一一列举,这么好看的动态图表,拿来吧你!
