Linux内核防火墙工作原理
- 介绍
- netfilter的体系结构
">
- 包过滤
- 包选择
IPtables
- 链
Firewalld

Linux内核防火墙工作原理

介绍

Linux内核防火墙提供的防火墙功能通过netfilter框架实现，并提供了IPtables、Firewalld工具配置和修改防火墙的规则。
Netfilter是一个安全框架，可以实现包过滤，NAT（net addr trans 网络地址转换），网络连接跟踪等功能。
Netfilter是防火墙真正的安全框架，位于内核空间当中
Netfilter的通用框架不依赖于具体的协议，而是为每种网络协议定义一套钩子函数。这些钩子函数在数据包经过协议栈的几个关键点时被调用，在这几个点中，协议栈将数据包及钩子函数作为参数，传递给netfilter框架。
对于每种网络协议定义的钩子函数，任何内核模块都可以对每种协议的一个或多个钩子函数进行注册，实现连接。这样当某个数据包被传递给netfiler框架的时候，内核能检测到是否有有关模块对该协议和钩子函数进行了注册。如果发现注册信息，就调用该模块注册时使用的回调函数，然后对应模块取检查、修改、丢弃该数据包及指示netfilter将该数据包传入用户空间的队列。

netfilter的体系结构

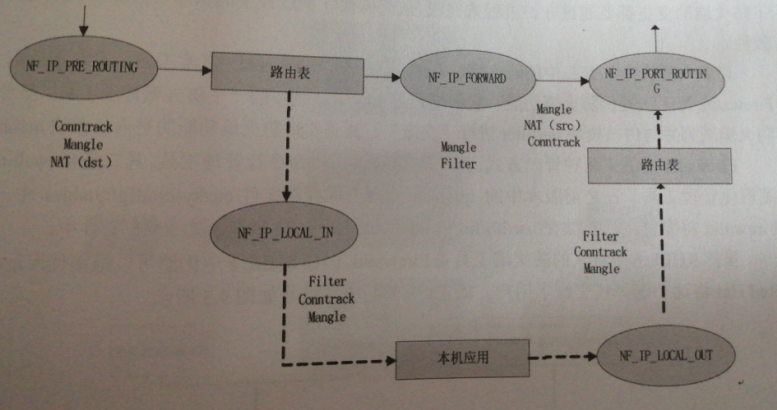

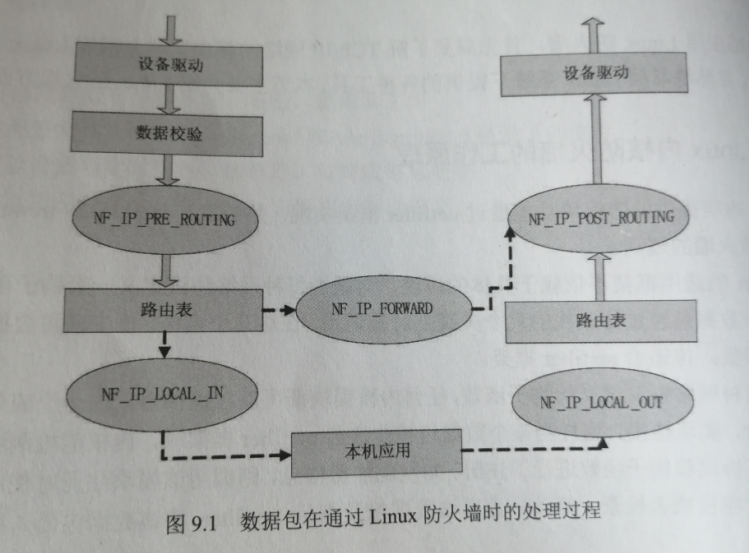

在IPV4中有5个HOOK点，我们称为钓鱼点，因为在这些地方，可以设置钩子函数（鱼钩）来获取符合条件的数据包（鱼）。
5个HOOK点

HOOK点	说明	函数位置	应用举例
NF_IP_PRE_ROUTING	网络数据包进入系统，经过简单的检测后，数据包转交给该函数进行处理，然后根据系统设置的规则进行处理，如果数据包不被丢弃则交给路由函数进行处理。在该函数中可以替换IP包的目的地址，即DNAT

包过滤

每个函数都可以对数据包进行处理，最基本的操作是对数据包进行过滤。
可以通过iptables工具来向内核模块注册多个过滤规则，并且指明过滤规则的优先级。
包过滤操作：

操作	说明
NF_ACCEPT	继续正常的传递包
NF_DROP	丢弃包，停止传包
NF_STOLEN	已经接管了包，不要继续传送
NF_QUEUE	排列包
NF_REPEAT	再次使用该钩子

包选择

在netfilter框架中已经创建了一个包选择系统，这个包选择系统默认注册了3个表
分别是过滤表filter表、网络地址转换NAT表和Mangle表

IPtables

介绍

用户空间的客户端代理，将用户空间的安全设定通过代理执行到Netfilter中，所以能够实现的是软件防火墙

Netfilter和IPtables

Netfilter ——内核空间；是真正去实现软件防火墙功能
iptables—— 用户空间；是一个用户空间的客户端代理软件
Netfilter+IPTABLES组成linux平台下的包过滤防火墙（免费）

Netfilter是Linux操作系统核心层的一个数据包处理模块，IPTABLES没有守护进程，所以它不是一个服务，而是内核提供的功能：

  - 网络地址转换
  - 数据包内容修改
  - **数据包过滤的防火墙功能**

Iptables 基础

Iptables 根据它的rule进行匹配，对匹配到的规则的数据包进行action
- accept（接收）、reject（拒绝）、drop（丢弃）
rule存储在内核空间的信息过滤表中，这些规则包括：SIP(源地址） DIP（目的地址）传输协议（tcp udp ICMP等）和服务类型（http ftp等）

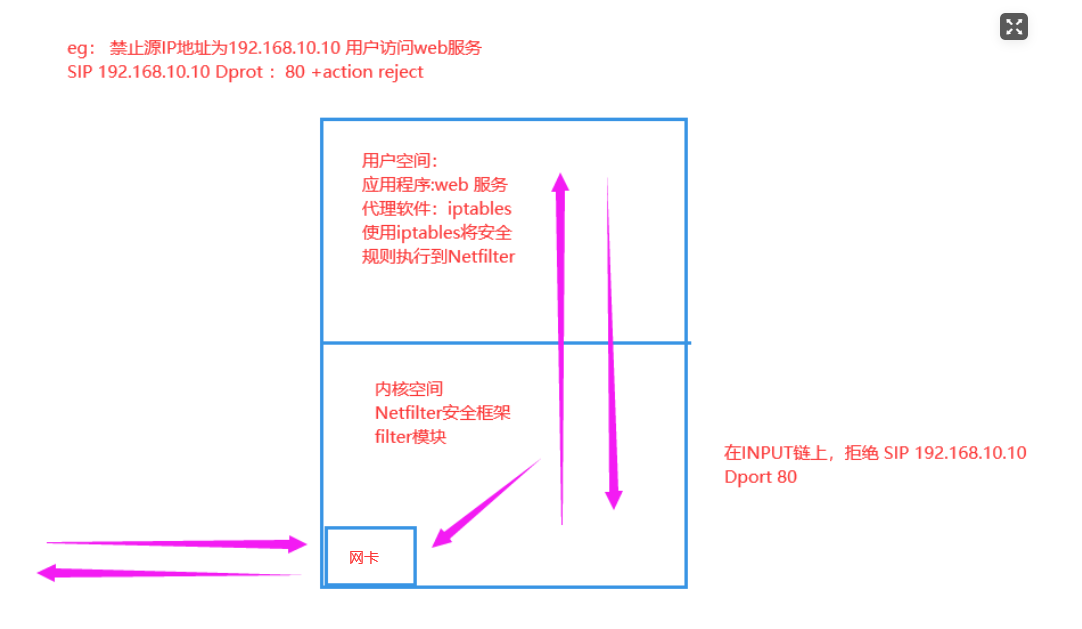

Netfiller位于内核空间中，所有Iptables+Netfiller可以在内核空间中设置关卡，当用户去访问应用服务的时候，数据包时通过网卡流经内核空间之后到达用户空间。

当一个主机接收到一个数据包的时候。Netfilter 怎么工作？

- Netfilter 位于内核空间，是真正的防火墙，规则设置在Input和Output上
- 网卡驱动是在内核空间中，Netfilter也是在内核空间中，是由iptables+Netfilter
- 内核空间可以在内核空间设置“关卡”，
- 当用户去访问应用服务的时候，数据包通过网卡，经过内核空间流入到用户空间
   - A：路由前 prerouting
   - B：转发   forward
   - C：路由后  postouting

如果我们需要报文转发，不经过input链和output链

只需要：prerouting链，forward链，postrouting链

     - Input链和output链 ：作用域数据包用户空间和内核空间的流入流出
     - preouting链 forward链 postouing链 ：在内核空间中关于数据包的流入流出及转发
        - preouting链![image.png](https://cdn.nlark.com/yuque/0/2020/png/407678/1582127647159-1bc5c1c0-6bc8-46b2-b403-63d8c2842c67.png#align=left&display=inline&height=629&margin=%5Bobject%20Object%5D&name=image.png&originHeight=629&originWidth=1082&size=75797&status=done&style=none&width=1082)
           - 做判断，目标是否为本机，如果本地，发给input链
           - 如果不是交由forward链

常见应用场景

到本地的某个进程的报文：prerouting ——> input ——>output ——>psotrouting
由本地转法的报文：prerouting ——>forward ——>postrouting
由本地响应的报文的流向：output ——>postrouting

链

防火墙的作用在于对经过的报文进行规则匹配，然后执行相应的动作；那么如果有多个“规则”组合到一起，我们就称之为“链”
每经过一条链，则需要把所有的规则匹配一遍，符合条件的规则，则执行相应的动作
多个规则组成链，经过链的数据报文需要将规则匹配一遍，一旦匹配到符合条件的规则就执行动作

表

每个链上都有一串规则，但是又许多类似的规则，这些规则可能是：

- 对ip或端口进行过滤
- 对报文进行修改
- 对网络地址进行转换等

 将这些实现相似功能的规则放在一起，它们的集合叫表,多张表的规则的集合叫做链<br />iptables所有的规则的定义，都是定义到不同的表中

iptables 提供的表

名称	作用	内核模块
raw表	关闭nat上启用的连接追踪机制	iptables_raw
mangle表	拆解报文，做出修改，并重新封装，内核模块	iptables_mangle
nat表	网络地址转化	iptables_nat
filter表	负责过滤功能，（包括防火墙使用的表）	iptables_filter
- 优先级顺序； - raw——>mangle——>nat——>filter - 优先级越高的表中的规则优先匹配处理
- 所有定义的规则都在这四张表中

表链关系

每个链只能拥有某些规则，也就是某些表

链——表

PREROUTING	raw mangle nat
INPUT	mangle filter nat
FROWARD	magle filter
OUTPUT	raw mangle nat filter
PSTROUTING	mangle nat

实际使用的过程中，往往是以表为操作入口，操作的时候，通过表，查询所定义的规则，以及该表的规则所用与”链”

表——链

raw表	preouting，output
mangle表	prerouting，input，forward，output，pistrouting
nat表	input，output，postrouting，prerouting
filter表	input，forward，output

ps：
1.当一个数据包经过一个链的时候，会将当前链的所有规则都依次匹配，而定义的规则会都汇聚到表当中，匹配的时候，因为总有优先匹配，所以表就拥有了优先级
2.在Linux主机当中，如果想要支持转发，需要开启内核中的ip_forward

[root@localhost net]# cat /proc/sys/net/ipv4/ip_forward

0关闭 1开启
规则
匹配条件+动作

定义：根据指定的匹配条件来尝试匹配每个流经此处的数据报文，一旦匹配成功，则由后面的指定处理动作进行处理

匹配条件
- 基本匹配条件 SIP DIP 等等
- 拓展匹配条件 sport dprot 等等
- 拓展匹配条件也是Netfilter中的一部分，只不过是以模块的形式存在，如果要使用需要依赖相应的模块
  处理动作
  常用动作

ACCEPT	允许数据包通过
DROP	直接丢弃数据包，无任何回应消息
REJECT	拒绝数据包通过，必要时会发出数据发送端一个响应的拒绝消息
SNAT	源地址转换,解决内网用户同一个公网地址的上网问题
MASQUERADE	是snat的一种特殊形式，适用于动态的，临时会变的ip
DNAT	目的地址转换，解决外部网络访问内部局域网中的服务
REDIECT	在本地端口做端口映射（在docker中用的多）
LOG	在/var/log/message文件中记录日志信息，然后将数据包传递给下一个规则，不对数据包进行任何的操作，只记录，让下一条规则去匹配

iptables的相关操作

规则查询

以filter进行实际的操作，fileter表负责过滤数据报文，eg：禁止（允许）哪些ip地址访问哪些端口等

  - -t：指定表类型     raw mangle nat filter
  - -L：列出表中的规则，默认所有的链规则
  - -v：显示详细信息
  - -x：显示数字信息
  - -n：将信息以数字形式显示
  - --line-number：显示有序号

[root@localhost ~]# iptables -t filter -vxL INPUT
Chain INPUT (policy ACCEPT 0 packets, 0 bytes)
    pkts      bytes target     prot opt in     out     source               destination
    1710   123282 ACCEPT     all  --  any    any     anywhere             anywhere             ctstate RELATED,ESTABLISHED
      10      740 ACCEPT     all  --  lo     any     anywhere             anywhere
      80     7954 INPUT_direct  all  --  any    any     anywhere             anywhere
      80     7954 INPUT_ZONES_SOURCE  all  --  any    any     anywhere             anywhere
      80     7954 INPUT_ZONES  all  --  any    any     anywhere             anywhere
       0        0 DROP       all  --  any    any     anywhere             anywhere             ctstate INVALID
      77     7802 REJECT     all  --  any    any     anywhere             anywhere             reject-with icmp-host-prohibited
policy：当前链的默认策略
packets：当前链默认策略匹配到包的数量
bytes：当前默认策略匹配到的包的大小，-x显示精确的计数值

pkts：对应匹配到的报文数
bytes :对应匹配到的报文大小
target ：规则对应的“动作”
prot：规则对应的“协议” ， all所有协议
opt：规则对应的选项
in：数据包由哪个网卡（接口）流入，any任意网卡都生效，指定相应的网卡进行规则匹配策略
out：数据包由哪个网卡（接口）流出，any任意网卡都生效，指定相应的网卡进行规则匹配策略
source： 规则对应的源地址（ip地址或网段）
destination：规则对应的目标地址（ip地址或网段）

源地址和目标地址都是anywhere，因此iptables默认进行了名称解析，把anywhere解析成0.0.0.0

规则操作

增加规则：

-A：追加规则（latest）
-I：插入规则（first)+[number] 可以插入到指定位置
-s：匹配条件中的源地址

-j：匹配条件中的动作

iptables -t -A <匹配条件> -j

    eg：<br />禁止ping 172.16.0.1

- iptables -t filter  -A INPUT  -s  172.16.0.1/24 -j REGECT

禁止ping 172.16.0.1 192.168.10.10

        - iptables -t filter -A INPUT -s 172.16.0.1 -j REJUCT
        - iptables -t filter -I INPUT -s 192.168.10.10 -j DROP

删除规则：

-D：删除指定‘链’中的规则+[num]指定规则
-F：删除操作，删除所有操作
- 方法一：根据具体的匹配条件去删除规则
  - iptables -t filter -D INPUT -s 192.168.10.2 -j DROP
- 方法二：可以根据规则的number进行删除
  - iptables -t filter -D INPUT 2

修改操作：

-R ：修改指定规则
-P：修改链的默认策略
- [root@test ~]# iptables -t filter -R INPUT 1 -s 172.16.10.0/24 -j ACCEPT
- [root@test ~]# iptables -t filter -P FORWARD DROP

保存规则：

  - iptables‐save > /etc/sysconfig/iptables #系统启动后导入的规则

导入规则：

  - iptables ‐restore < /etc/sysconfig/iptables

匹配条件

基本匹配条件

  - -s：指定源地址
  - -d：指定目标地址
  - -p：指定协议
  - -i /-o：指定网卡的流入和流出
        - －ｉ：用于网卡流入，PREROUTING，INPUT，FORWARD
        -  －ｏ：用于网卡流出，OUPTUT， POSTROUTING

拓展匹配条件：需要拓展模块支持

  - -m [模块名]：去使用拓展模式，定义拓展匹配条件

  - tcp/udp 拓展模式：
        - --dport ：指定目的端口
        - --sport：指定源端口

  - iprange拓展模块：
     - --src-range：指定源ip地址段
     - --dest-range：指定目的IP地址段
     - 192.168.0.0/24-192.168.31.0/24

  - string模块：指定需要匹配报文中的字符串
     - --algo：指定匹配算法（bm和kmp）
     - --string：指定需要匹配的字符串

  - time模块：时间段匹配，如果报文在到达时间范围内，则符合匹配条件
     - --timestart[起始时间]          --timestop[结束时间]
     - --weekadys:指定周
     - --mouthdays：指定月
     - --datestart[指定日期]           --datestop[结束日期]

  - connlimit模块：限制每个IP地址同时连接到server端的连接数量，不需要指定ip地址，默认就是针对每个客户端ip地址
        - connlimit-above   限制每个客户端ip的并发连接数量,，如果高于此数量则执行此响应动作
        - connlimit-upto  限制每个客户端IP的并发连接数量，如果低于数量则执行响应动作
           - iptables -t fliter -I  INPUT -m connlimit --connlimit-above 2 -j REJUCT

eg：ssh连接：
限制每个客户端IP的ssh并发链接数量高于2都被拒绝

              -  ‐m connlimit ‐‐connlimit‐above 2 ‐j REJECT

限制每个客户端ip的ssh连接并发连接数低于2时，都被接收

              - -p tcp --dport 22 -m connlimit --connnlimit-upto 2 -j -ACCEPT
              -  ‐p tcp ‐‐dport 22 ‐m connlimit‐‐connlimit‐above 2 ‐‐connlimit‐mask 24 ‐j REJECT           限制24网段的链接数量为2，配合后更加的灵活

  - limit模块：对“报文到达的速率”进行限制的，就是限制单位时间内流入包的数量
     - -m limit --limit [速率]
     - 速率：
        - /second
        - /minute
        - /hour
        - /day
        - ‐‐limit‐burst 空闲时可放行的包的数量，默认为5；而默认生成令牌的速度为每6s一个

  - state 模块：对于连接报文中的状态可以分为：：NET, ESTABLISHED, RELATED, INVALID, UNTARCKED
     - 通过匹配连接状态，从而定义过滤规则
     -  NEW：连接中的第一个包，状态就是NEW
     - ESTABLISHED：把NEW状态包后面的包的状态理解为ESTABLISHED，表示已经建立连接              RELATED：与“命令连接”中的报文有关系的，比如FTP服务，有两个进程，一个命令进程，一个数据 进程
     -  INVALID：如果一个包没有办法被识别，或者这个包没有任何状态，我们是能够主动屏蔽状态为 INVALID的报文
     - UNTRACKED：表示报文未被追踪时的状态，当报文的状态为UNTRACKED时通常表示无法找到相关连接
     -  iptables ‐t filter ‐I INPUT ‐m state ‐‐state ESTABLISHED,RELATED ‐j ACCEPT
     -  iptables ‐t filter ‐I INPUT ‐m state ‐j REJECT
     -   表示只有回应我们的报文能够通过防火墙，如果是别人主动发送过来的新报文，则无法通过防火墙。

自定义链

当默认链的规则非常多的时候，不方便我们管理，如果INPUT链中存放着几百条规则，有针对http、ftp服务，当我们想修改http规则的时候，为了方便管理，则需要去创建自定义链

创建自定义链

iptables -t filter -N [chain_name]
- -N：创建自定义链
- 增删改查同模式链的方法
  - iptables ‐t filter ‐I my_chain ‐s 192.168.139.1 ‐j REJECT
  - iptables ‐I INPUT ‐p icmp ‐j my_chain ps：表示引用链，禁ping
  - http服务，只允许192.168.10.0/24以及172.16.0.0/16的客户端访问
    - iptables -t filter -N http
    - 1.iptables -t filter -A http -s 192.168.10.0/24 -j ACCEPT
    - 2.iptables -t filter -A http -s 172.16.0.0/16 -j ACCEPT

[root@localhost ~]# iptables -t filter -N lars
[root@localhost ~]# iptables -t filter -A lars -s 192.168.0.0/24 -j DROP
[root@localhost ~]# iptables -t filter -I INPUT -j lars
[root@localhost ~]# ping 192.168.0.7
PING 192.168.0.7 (192.168.0.7) 56(84) bytes of data.
^C
--- 192.168.0.7 ping statistics ---
10 packets transmitted, 0 received, 100% packet loss, time 9003ms

删除自定义链
iptables -t filter -F httpd # 1.清除自定义链中的规则
iptables -t filter -D INPUT 1 # 2.删除引用自定义链中的相关规则
iptables -t filter -X httpd # 3.通过-X参数删除自定义链

     - ps：满足以下要求：
                 - 自定义链中没有任何模式的链引用，即自定义链的引用数为0
                 - 自定义链中没有任何规则，自定义链为空

iptables规则保存和恢复

保存规则：
- iptables-save > /etc/sysconfig/iptables
- iptables-save > /iptables/input1
恢复规则：
- IP tables-restore < /iptables/input1

Firewalld

介绍

Firewalld是一个支持定义网络区域（zone）及接口安全等级的动态防火墙管理工具。
利用Firewalld，用户可以实现防火墙、代理服务器以及网络地址转换

它具备IPv4和IPv6防火墙的设备支持。
它支持以太网桥
图形化配置工具：firewall-config
命令行配置工具：firewall-cmd
配置文件在/usr/lib/firewalld和/etc/firewalld目录中的XML文件中

firewalld和iptables的关系

相同点：

firewalld和IP tables一样本身不具备防火墙工具，而是将用户空间的安全设定执行到内核空间中的Netfilter（安全框架）

差异：
1.firewalld service 在/usr/lib/firewalld/（系统配置）和/etc/firewalld/（用户配置）
iptables /etc/sysconfig/iptables 中储存配置
2.iptables每一个单独更改意味着清除旧的规则和从/etc/sysconfig/iptables读取新的配置文件
3.firewallde 不在创建任何新的规则，仅仅运行规则中的不同之处，因此firewalld可以在运行时间内，改变设置而不丢失现有的连接

NetworkManager服务：通知firewanlld一个接口归属某个区域，新加入的接口被分配到默认区域中

防火墙区域 zone

数据包首先从本地接口中进入，接下来将进入接口所对应的区域。
ps：一个网络接口只能与一个区域对应，即一个接口不能同时加入两个或以上的区域。
当数据包进入区域后，防火墙会根据区域内的规则进行逐一过滤，只有符合规则的数据包才能通过区域到达本机应用
不同区域对于网络连接的设置规范不同，系统中实际存在9个区域
从信任到不信任排列

区域	说明
trusted（信任区域）	信任所有网络连接
internal（内部区域）	用于企业等的内部网络，基本信任内部网络中的计算机不会威胁计算机安全
home（家庭区域）	基本信任家庭网络中的计算机不会危害计算机的安全
work（工作区域）	基本信任工作网络中的计算机不会危害计算机的安全
dmz（非军事区域）	隔离区，此区域内的计算机可以公开访问，可以有限地进入内部网络
external（外部区域）	通常是使用了伪装的外部网络，该区域内的计算机可能会危害计算机的安全
public（公共区域）	在公共区域使用，该区域内的计算机可能会危害计算机安全
block（阻塞区域）	拒绝，任何进入的网络连接都将被拒绝，并返回IPV4或IPV6的拒绝报文
drop（丢弃）	任何进入的网络连接都将被丢弃，没有任何回复

ps：最终决定连接是否被放行是区域中的规则，而不是区域中的描述。

firewalld管理操作

每个zone都有一套规则集，对每个接收到的请具体使用哪个zone，firewalld有三种方法来判断

source 源地址优先级最高
interface 接收请求的网卡
firewall.conf 中配置的默认zone

[root@localhost ~]# cat /etc/firewalld/firewalld.conf | grep Zone
DefaultZone=public

firewalld-cmd命令

管理防火墙

查看默认zone	firewall-cmd —get-default-zone
查看firewall的状态	firewall-cmd —state
查看当前活动的区域	firewall-cmd —get-active-zones
查看可用区域	firewall-cmd —get-zones
列出public域的所有配置	[root@localhost ~]# firewall-cmd —zone=public —list-all public (active) target: default icmp-block-inversion: no interfaces: ens37 ens33 sources: services: ssh dhcpv6-client ports: protocols: masquerade: no forward-ports: source-ports: icmp-blocks: rich rules:
列出所有区域的配置	firewall-cmd —list-services
列出所有预定的服务	firewall-cmd —get-services
设置默认域	firewall-cmd —set-default-zone= [root@localhost ~]# firewall-cmd —set-default-zone=public Warning: ZONE_ALREADY_SET: public success
设置网络地址到指定域	firewalld-cmd —zone = —add -source =
删除指定区域的网络地址	firewalld-cmd —zone= —remove-source =

管理操作

| 添加，改变，删除网络接口到指定域中（域中会有一条规则） |
- firewall-cmd —list-interfaces
- firewall-cmd —add-interface
- [root@localhost ~]# firewall-cmd —add-interface en0
success
- firewall-cmd —change -interface
- firewall-cmd —remove -interface
- firewall-cmd —query-interface
| | —- | —- | | 添加、删除、列出服务 |
- firewalll-cmd —get-services 列出所有预定的服务
- firewall-cmd ‐‐add‐service
- firewall-cmd —list-services 列出所有区域的配置
- firewall-cmd ‐‐remove‐service
- firewall-cmd —query-service
- firewall-cmd ‐‐permanent 表示是否永久生效
| | 列出、添加、删除端口 |
- firewall-cmd —list-ports
- firewall-cmd —add-port []/
[root@localhost ~]# firewall-cmd —add-port=22/tcp
success
删除sh服务的时候，添加tcp的仍旧可以用ssh进行连接
- firewall-cmd ‐‐remove‐port []/
- firewall-cmd —query-port [-]/
| | 永久生效 | —permanent | | 重载防火墙 | firewall-cmd -‐reload |

添加服务修改/usr/lib/firewalld/service/…xml文件之后直接交给iptables/netfilter
添加端口在iptables/netfilter中执行

系统配置firewalld的配置：/usr/lib/firewalld/

用户配置firewalld的配置：/etc/firewalld/

去将系统配合cp一份到用户配置当中进行修改

ftp服务器自定义端口1121，需要在work zone下放行 ftp做法。
方法一：
[root@localhost ~]# cp /usr/lib/firewalld/services/ftp.xml /etc/firewalld/services
[root@localhost ~]# vi /etc/firewalld/services/ftp.xml
<port protocol="tcp" port="1121"/>
[root@localhost ~]# cp /usr/lib/firewalld/zones/work.xml /etc/firewalld/zones/
[root@localhost ~]# cp /usr/lib/firewalld/zones/work.xml /etc/firewalld/zones/
<service name="ftp"/>
[root@localhost ~]# firewall‐cmd ‐‐reload  重新加载！
[root@localhost ~]# firewall‐cmd ‐‐zone=work ‐‐list‐service
[root@localhost ~]# firewall‐cmd ‐‐service=ftp ‐‐get‐ports ‐‐permanent
方法二：
firewall‐cmd ‐‐zone=work ‐‐add‐service=ftp ‐‐permanent
firewall‐cmd ‐‐zone=work ‐‐service=ftp ‐‐add‐port=1121/tcp ‐‐permanent

Linux内核防火墙

Linux内核防火墙工作原理

介绍

netfilter的体系结构

包过滤

包选择

IPtables

介绍

Netfilter和IPtables

Iptables 基础

常见应用场景

链

表

表链关系

规则

匹配条件

处理动作

iptables的相关操作

规则查询

规则操作

匹配条件

自定义链

iptables规则保存和恢复

Firewalld

介绍

firewalld和iptables的关系

防火墙区域 zone

firewalld管理操作

firewalld-cmd命令

管理防火墙

管理操作
