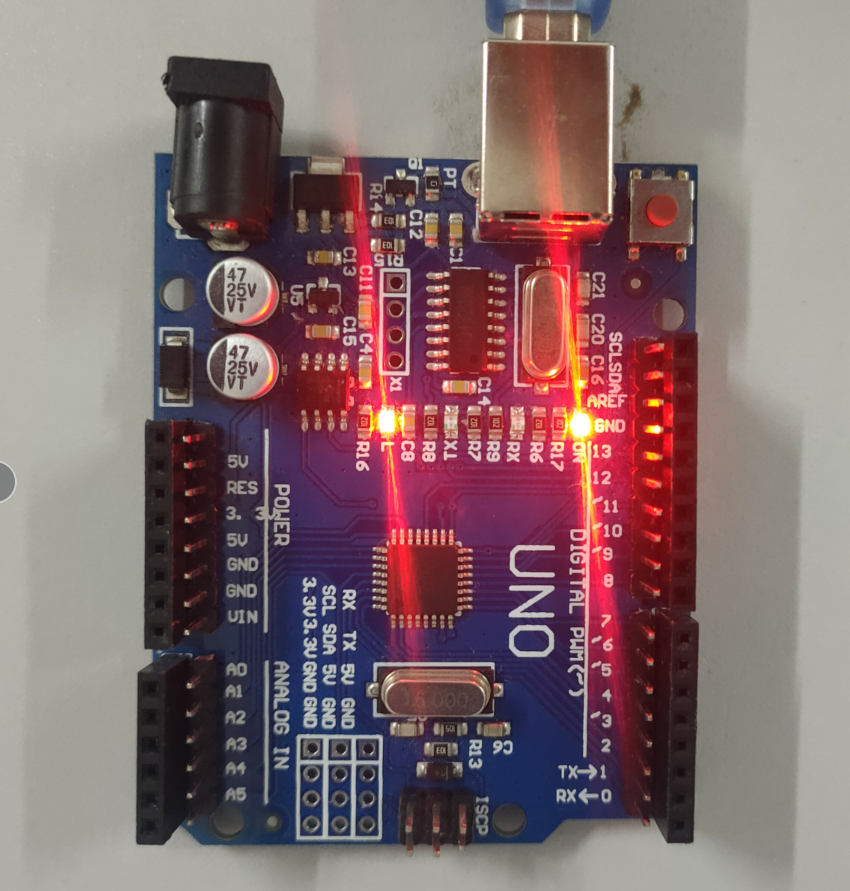

一、1.图片：

    二、程序代码：

    1. /*
    2. 点亮与13号引脚相连的自带的LED灯，使LED灯亮灭交替闪烁
    3. */
    5. void setup()
    6. {
    7.     pinMode(13,OUTPUT);//设置P13口为输出模式
    8. }
    10. void loop()
    11. {
    12.     digitalWrite(13,HIGH); //设置P13口输出高电平
    13.     delay(1000);           //延时1000us
    14.     digitalWrite(13,LOW);  //设置P13口输出低电平
    15.     delay(1000);           //延时1000us
    16. }

    三、扩展函数：
    1.I/O输入输出模式函数：pinMode(pin,mode)
    说明：pin为对应的引脚，mode表示INPUT或OUTPUT
    例：pinMode（13，OUTPUT）；//将脚位13设定为输出模式

    2.数字I/O口输出电平定义函数：digitalWrite(pin,value)
    pin为0~13之间的一个值，代表对应的引脚。value为HIGH或LOW
    注：必须先利用pinMode(pin,mode)函数定义输入或输出模式后，digitalWrite及下面介绍的函数才能生效
    例：digitalWrite(9,HIGH);//将脚位9设定输出高电位

    3.数字I/O口读入电平函数：digitalRead（pin）
    pin为0~13之间的一个值，代表对应的引脚。该函数的返回值为int型，表示从引脚读入的电压是高电平(HIGH)或低电平(LOW)
    高电平：HIGH
    低电平：LOW
    例：val=digitalRead(6);//读出引脚6的值返回给变量val（值：HIGH或LOW）
