1.流程设计器
流程设计器分为三部分，最上方为两种流程设计模式及操作区，中间的是工具栏区，包括：环节组件、撤销、垂直对齐、水平对齐、拖动、连线、人工环节、自动环节、子流程、泳道等绘制工具，最下方的为流程图绘制区，其中已经存在开始和结束两个环节。<br />操作区功能说明如下：
- 设计模式：通过手动配置流程环节生成流程；
- BPMN模式：通过流程定义XML快速生成流程；
- 清空：清空当前流程图，只保留开始与结束环节；
- 保存：保存当前流程图；
- 从模板导入：通过已经设计好的流程图模板快速设计配置流程。
- 关闭：关闭流程设计器页面；
工具栏功能说明如下：
- 环节组件：将一个或多个复合成单个环节进行快速配置流程；
- 撤销：撤销上一步设计操作；
- 垂直对齐：框选环节后，对选中的环节垂直方向对齐；
- 水平对齐：框选环节后，对选中的环节水平方向对齐；
- 拖动：拖动一个或多个环节；
- 连线：将两个环节连接起来形成通路；
- 人工环节：流程运行时，人工执行操作的环节；
- 自动环节：流程运行时，自动执行操作的环节；
- 子流程： 将功能单一规范的流程嵌入到大的流程中。可以在多个流程中被调用，也可以同一个业务流程中多次被调用；
- 泳道：可以拖动到绘图上并以任何顺序放在流程图中的形状。 拖动以对其进行移动或更改其大小，并将流程步骤形状拖动到其中以构建流程图。
2.设计模式
通过手动从工具栏选择“人工环节”、“自动环节”、“子流程环节”、“环节组件”等，通过“连线”工具，将各环节进行关联的过程称为设计模式。与“BPMN模式”相对。
3.环节组件

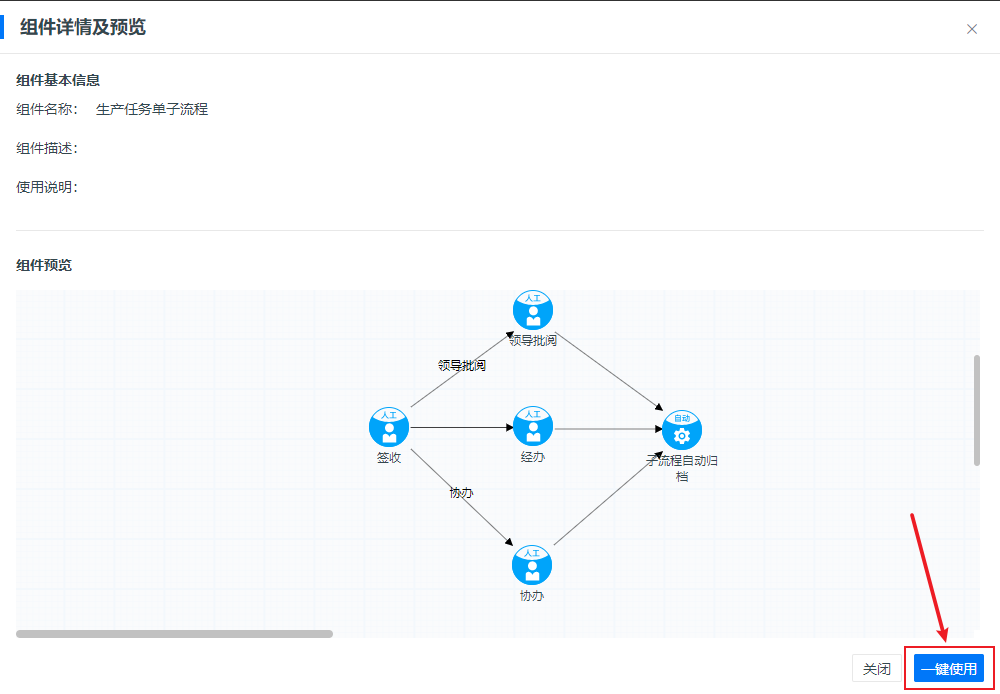

在流程图绘制中，可以通过人工环节与自动环节配置流程，也可以通过点击工具栏中的环节组件，将某些环节组件通过拖拽等方式一键使用到当前流程设计中，便于快速的配置业务流程。<br /> 在流程设计器的工具栏区域，点击“环节组件”选择框，可以查看和使用配置的环节组件等：<br /><br /> 点击某个环节组件，可以查看该复合组件的详细信息及预览：<br /><br /> 点击页面最下方的“一键使用”，即可将该复合组件添加到流程设计器中：<br /><br /> 效果如下图：<br /><br />也可以直接拖拽某一个环节组件到合适的位置松开鼠标，亦可将该环节组件添加到流程设计器中，效果如下图所示：<br />
4.环节连线配置

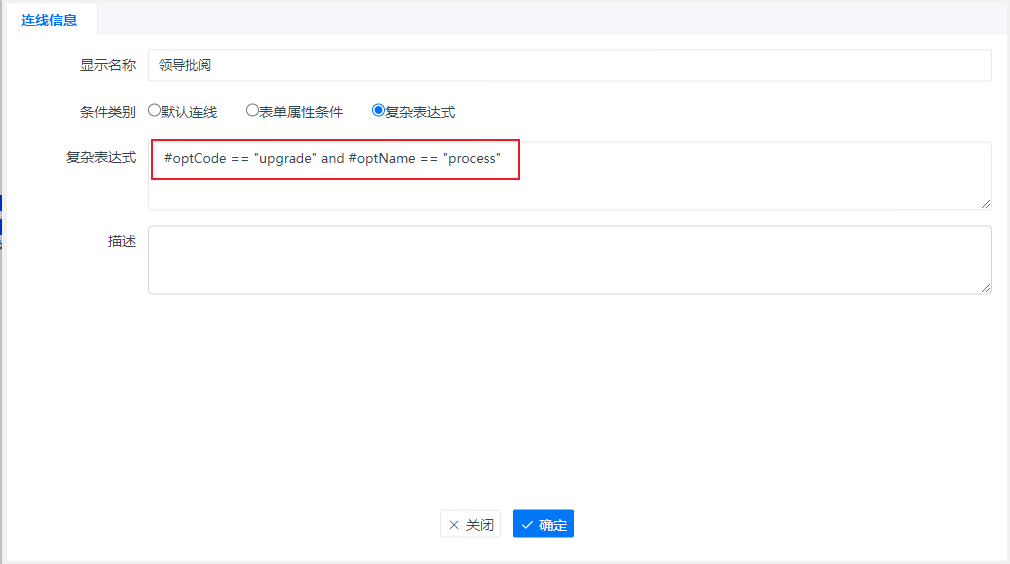

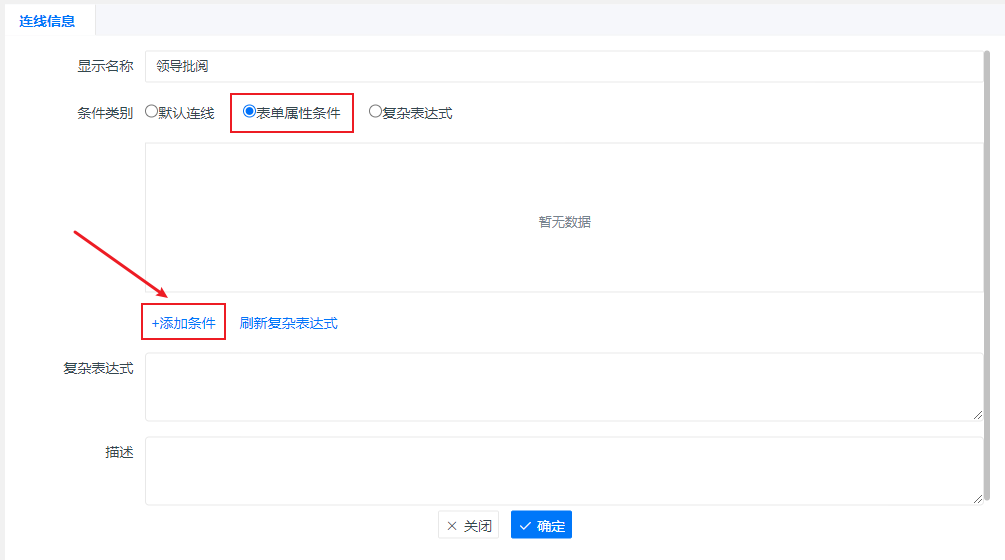

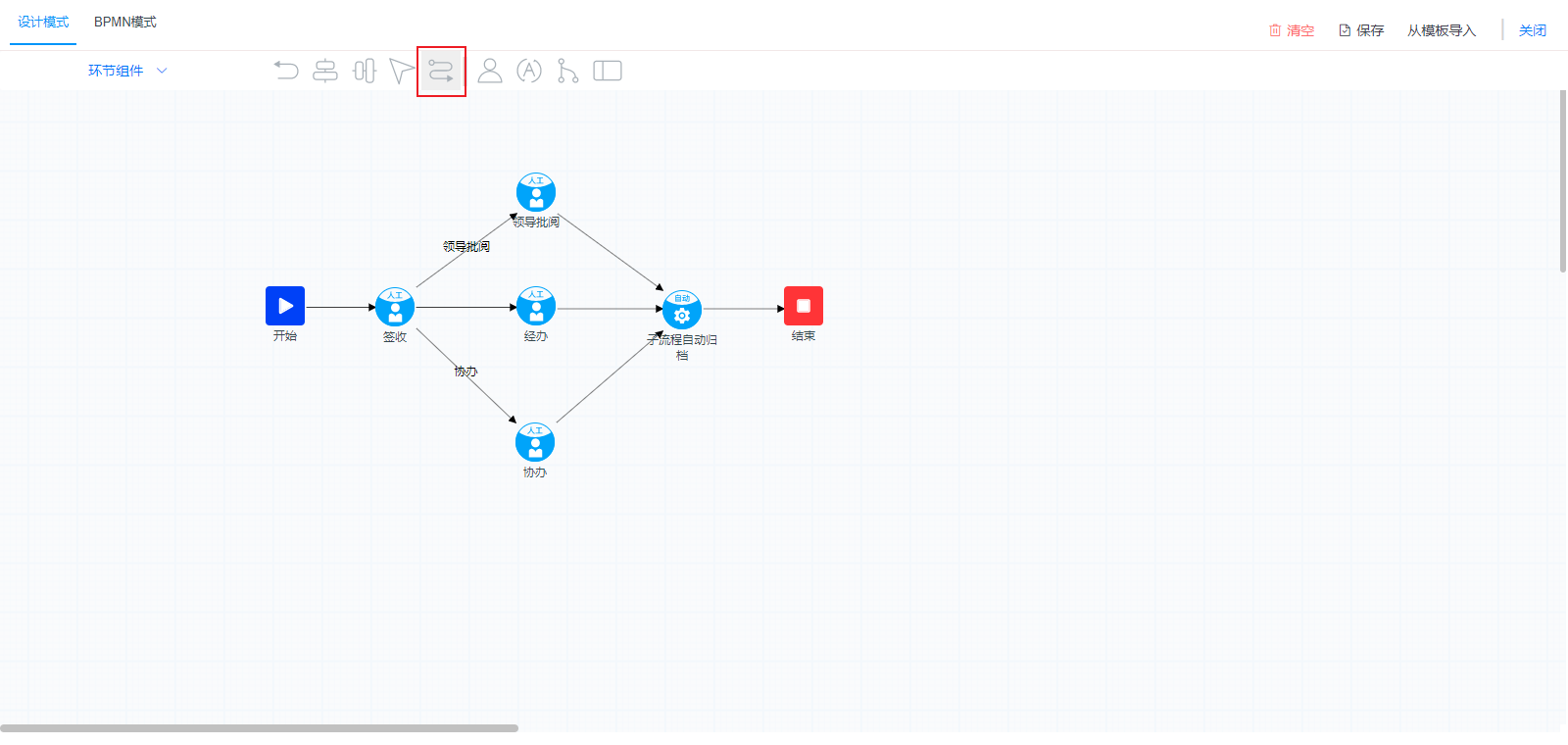

从工具栏中点击“连线”，点击环节的末端和下一环节的前端，即可形成一条“连线”，同样的操作将环节组件与开始环节、结束环节连接起来。<br /> 也可以通过双击“连线”，对“连线”的布局进行调整，效果如下图所示。<br /><br /> 用于配置“连线”的相关属性。配置时双击需配置的连线，打开“连线信息”对话框，可以配置连线的显示名称，连线条件类别（默认连线、表单属性条件或复杂表达式）、连线描述等。<br />**默认连线：**如果环节没有多个后继节点环节，可以不配置连线条件，使用默认连线；多路分支时，可以保留一条默认连线，其他线上条件必须配置；全路分支时，可以都不配置连线属性，默认全部后继环节都并行。<br /><br />**表单属性条件：**通过下拉框或者输入框快速配置连线条件，判断后继分支运行环节。<br />首先选中“表单属性条件”，随后箭头所示处点击“添加条件”。<br /><br />再从下拉框中选择需要配置的表单条件。<br /><br />**复杂表达式：**用于处理多路并行的场景，如果环节的后继环节有多条（大于1）线路作为备选，可以配置复杂表达式，控制环节的分支，这里目前支持SpringEL表达式的判断条件配置，在控制环节运行时，先调用流程引擎的设置连线表达式的服务，再结束环节或者完成工作项，才能正确处理任务。<br />格式参考（表达式的值必须为字符串形式），如下图所示：<br /><br />也可以配置多个条件：<br />
5.开始环节属性配置
双击“开始环节”图标，如图所示：
，进入开始环节属性配置。
基本信息：配置环节名称、分支模式、环节参与者等。
环节参与者设置：开始环节参与者配置只能“从组织机构获取（通过组织机构树设置参与者）”设置参与者。
点击复选框即可添加该人员、角色、机构等到参与者列表中；点击右侧参与者列表的“移除”按钮即可删除该参与者。
6.人工环节属性配置
双击“人工环节”图标，如图所示：，进入人工环节属性配置。<br /> **基本信息**：配置环节名称、分支模式、聚合模式、全局变量等。<br /> 因各应用系统计算环节是否超时的具体要求不同，考核时可能会涉及到业务处理人员的工作时间、节假日、人员请假、工作交接、实施预改约、首次回应时间、线下人工活动等业务属性，配置的环节时限仅作为环节历时计算的参考，流程引擎没有根据该时限发送环节超时预警或者告警。<br />全局变量：相当于支持自定义配置环节扩展属性，以KEY-VALUE的形式存储在平台中，可以通过服务调用的方式获取到全局变量信息，描述，可以添加该环节的备注信息及描述。<br /><br /> **环节参与者设置**：人工环节参与者配置支持“流程启动者”、“从组织机构获取（通过组织机构树设置参与者）”、“由前驱环节指定参与者”等，这几种方式是相互独立的，只能选择其中一种方式设置参与者。如果配置“由前驱环节指定参与者”，则优先获取前驱环节指定的参与者，否则根据前面的参与者方式设置参与者。<br />点击复选框即可添加该人员、角色、机构等到参与者列表中；点击右侧参与者列表的“移除”按钮即可删除该参与者。<br /><br />**触发事件：**用于配置人工环节的业务逻辑，在环节启动前、环节启动后、环节完成前、环节完成后等四种时机触发API逻辑。<br />
7.自动环节属性配置
双击“自动环节”图标，如图所示：，进入自动环节属性配置。<br /> **基本信息：**环节名称、执行逻辑、聚合模式、分支模式等。<br /> 点击执行逻辑下拉框，选择该自动环节的执行逻辑，确定即可。<br /><br />**触发事件：**用于配置人工环节的业务逻辑，在环节启动前、环节启动后、环节完成前、环节完成后等四种时机触发API逻辑。<br />
8.子流程环节属性配置
双击“子流程环节”图标，如图所示：
，进入子流程环节属性配置。
基本信息：配置环节名称、子流程、分支模式、聚合模式、结束方式、触发事件等。
可以通过下拉框的方式选择该环节需要执行的子流程，如下图所示：
触发事件：用于配置子流程环节需要执行的业务逻辑，在环节启动前、环节启动后、环节完成前、环节完成后等四种时机触发API逻辑。
9.结束环节属性配置
双击“结束环节”图标，如图所示：
，进入结束环节属性配置。
基本信息：配置环节名称、聚合模式、描述等。
10.BPMN模式
BPMN模式是相对于设计模式而言，可以通过复制粘贴流程定义XML到流程设计器中，会解析成相应的流程设计图，便于快速完成一个场景的流程图设计。与“设计模式”相对。
将流程定义XML复制粘贴到XML编辑器后，点击“设计模式”便会自动进行流程定义XML验证，符合要求后生成流程图并展示出来。效果如下图所示：
11.模板导入流程
在流程设计器的操作栏区域，点击“从模板导入”选择框，可以查看和使用配置的流程设计模板：
点击某个流程设计模板，可以查看该流程设计模板的预览图：
点击页面最下方的“一键使用”，即可将该流程设计模板添加到流程设计器中：
效果如下图：
12.清空流程设计图
在流程设计器的操作栏区域，点击“清空”按钮，可以一键清空流程设计图，回到流程设计器最初始的状态，只有开始和结束两个环节：
确认清空后：
13.保存流程设计图
在流程设计器的操作栏区域，点击“保存”按钮，可以配置流程名称、流程类型、流程描述等：
一个场景下只能保存一份主流程，可以存在多个子流程，并且保存的子流程可以在子流程环节的配置中选择。
