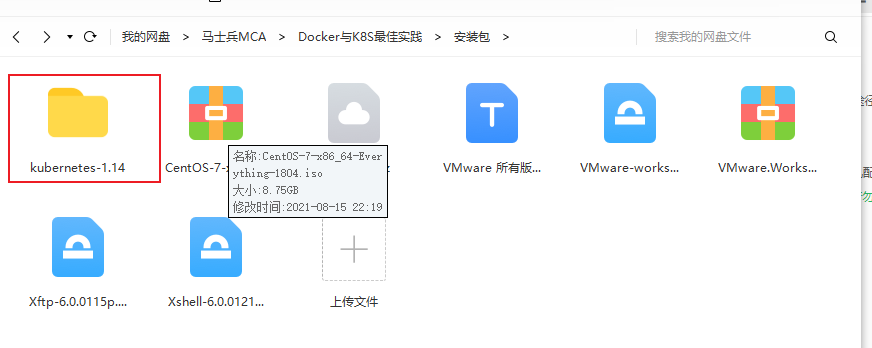

网盘资料地址
https://pan.baidu.com/s/15DLwyQlWLw18Yzsz2Ef9dA
mif2

01 内容编排与Kubernetes介绍

集群环境容器部署的困境一个应用集群 10台服务器
Nginx 10 + Tomcat 10 + Mysql 4 + redis 1

需维护的实例太多太复杂，手动维护效率太低

资源如何充分利用

2万台服务器怎么办
容器编排：在哪些宿主机上安装什么容器，这些容器以什么样的方式通信与被管理

容器编排工具对比

docker compose 单机容器编排
docker swarm docker官方集群容器编排
kubernetes Google官方集群容器编排
k8s：kubernetes k+8个英文字母+s

集群容器管理几乎被k8s统一天下

Kubernetes的职责

自动化容器的部署和复制
随时扩展或收缩容器规模（扩展机器数量只需要修改参数）
容器分组Group，并且提供容器间的负载均衡
实时监控（内置管理工具），及时故障发现，自动替换
[

](https://blog.csdn.net/SUNGGGM/article/details/108249632)

02-K8S基本概念

k8s基本结构

K8s Master

k8s集群管理节点

Node

k8s集群的被管理节点

POD(豆荚-一个应用)

POD是“容器”的容器，可以包含多个“Container”
POD是K8S最小可部署的单元，一个POD就是一个进程
POD内部容器网络互通，每个POD都有独立虚拟IP
POD都是部署完整的应用或模块

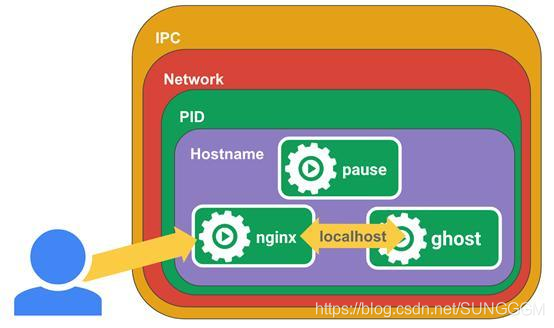

POD中内置了Pause容器

提供共享的网络命名空间
为当前的POD提供共享的Volume，挂载数据卷

Pause容器使得pod内的容器通过localhost就能相互访问

Replication Controller(复制控制器)

创建指定数量的POD
监控POD，保证POD的数量

Service
跨主机，跨容器的网络通信，底层由kube-proxy实现

k8s核心组件
etcd保存了整个集群的状态；
apiserver提供了资源操作的唯一入口，并提供认证、授权、访问控制、API注册和发现等机制；
controller manager负责维护集群的状态，比如故障检测、自动扩展、滚动更新等；
scheduler负责资源的调度，按照预定的调度策略将Pod调度到相应的机器上；
kubelet负责维护容器的生命周期，同时也负责Volume（CSI）和网络（CNI）的管理；
Container runtime负责镜像管理以及Pod和容器的真正运行（CRI）；
kube-proxy负责为Service提供cluster内部的服务发现和负载均衡

03-K8S集群部署

K8S的发展史
 k8s搭建集群软硬件配置要求

国内安装K8S的四种途径

使用kubeadmin通过离线镜像安装
使用阿里公有云平台k8s，需要舍得花钱
通过yum官方仓库安装，上古版本 v1.5
二进制包的形式进行安装，kubeasz(GitHub)

本文通过第一种方式安装k8s集群

环境准备

k8s最小集群，1个Master节点，2个Node节点，共3台虚拟机

Centos 7 Master * 1
- Master：192.168.0.31
Centos Node * 2
- Node1：192.168.0.41
- Node2：192.168.0.42

如下操作每个节点主机都需要进行设置，个别命令注意区分执行节点

设置主机名与时区

# 都要执行
timedatectl set-timezone Asia/Shanghai
# 31上执行
hostnamectl set-hostname master
# 41上执行
hostnamectl set-hostname node1
# 42上执行
hostnamectl set-hostname node2

添加hosts网络主机配置

三台虚拟机都要设置

vim /etc/hosts
192.168.0.31 master
192.168.0.41 node1
192.168.0.42 node2

关闭防火墙（生产勿执行）

三台虚拟机都要设置，生产环境跳过这一步

# SELINUX为安全增强模块
sed -i 's/SELINUX=enforcing/SELINUX=disabled/g' /etc/selinux/config
setenforce 0
systemctl disable firewalld
systemctl stop firewalld

安装基础工具

安装资源上传

将资源包上传至每台虚拟

mkdir /usr/local/k8s-install
cd /usr/local/k8s-install

XFTP上传安装文件

安装Docker

tar -zxvf docker-ce-18.09.tar.gz
cd docker
yum localinstall -y *.rpm
systemctl start docker
systemctl enable docker

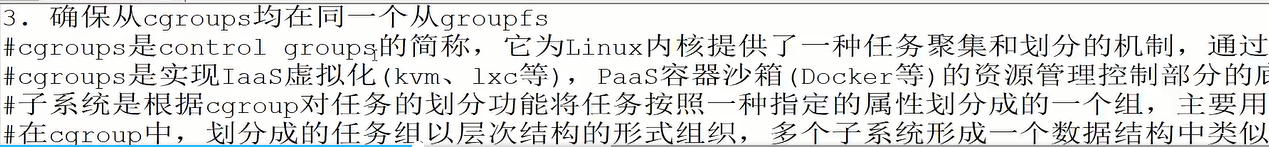

确保cgroups在同一组

docker info |grep cgroup
> cgroups

安装kubeadm

kubeadm是k8s集群部署工具

cd /usr/local/k8s-install/kubernetes-1.14
tar -zxvf kube114-rpm.tar.gz
cd kube114-rpm
yum localinstall -y *.rpm

关闭交换区

防止k8s安装与运行过程中使用swap分区导致的异常，需要关闭交换分区

swapoff -a
vi /etc/fstab
#swap一行注释

配置网桥

cat <<EOF >  /etc/sysctl.d/k8s.conf
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
EOF
sysctl --system

加载k8s镜像

docker load -i k8s-114-images.tar.gz
docker load -i flannel-dashboard.tar.gz

利用kubeadm部署集群

配置Master主服务器

在Master节点上执行如下命令

kubeadm init --kubernetes-version=v1.14.1 --pod-network-cidr=10.244.0.0/16
mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config
kubectl get nodes
#查看pod情况
kubectl get pod --all-namespaces
#安装flannel网络组件
kubectl create -f kube-flannel.yml

加入NODE节点

kubeadm join 192.168.0.31:6443 --token o6of46.215n8pmrgk613jhi \
    --discovery-token-ca-cert-hash sha256:5163e0acf843ccf5d6c63b674c87949fd12f95a771f0628df73f76bf361c547b

样例如上，具体命令复制Master节点上的输出
在Master上执行如下命令，观察节点状态

kubectl get nodes

Master开启仪表盘

在Master节点上执行如下命令，开启仪表盘（Web访问界面）

kubectl apply -f kubernetes-dashboard.yaml
kubectl apply -f admin-role.yaml
kubectl apply -f kubernetes-dashboard-admin.rbac.yaml
kubectl -n kube-system get svc

仪表盘访问地址：http://192.168.0.31:32000，即http://{{Master IP}}:32000

04-Deployment脚本部署Tomcat集群

Deployment（部署）

部署是指Kubernetes向Node节点发送指令，创建容器的过程
Kubernetes支持yml格式的部署脚本
kubectl create -f 部署yml文件 #创建部署
yml部署脚本范本
```bash apiVersion: extensions/v1beta1 #kubectl api版本 kind: Deployment # 资源类型 metadata: # 元数据 name: tomcat-deploy # 该Deployment的名称 spec: replicas: 2 # 副本数量 template: # 部署模板 metadata:
```
labels: # pod的标识
  app: tomcat-cluster # 自定义标识
```
spec:
```
containers: # 容器组信息
- name: tomcat-cluster # 容器名称
  image: tomcat # 容器使用的镜像
  ports:
  - containerPort: 8080 # 声明容器对外的端口
```

<a name="URQlU"></a>
## 与部署相关常用命令
```bash
# 创建部署
kubectl create -f 部署yml文件
# 更新部署配置，或第一次创建=create
kubectl apply -f 部署yml文件
# 查看已部署pod
kubectl get pod [-o wide]
# 查看Pod详细信息
kubectl describe pod pod名称
# 查看pod输出日志
kubectl logs [-f] pod名称

部署Tomcat集群

kubectl create -f tomcat-deploy.yml
kubectl get pods
kubectl describe pod tomcat-deploy-5fd4fc7ddb-r2nrj

外部访问Tomcat集群

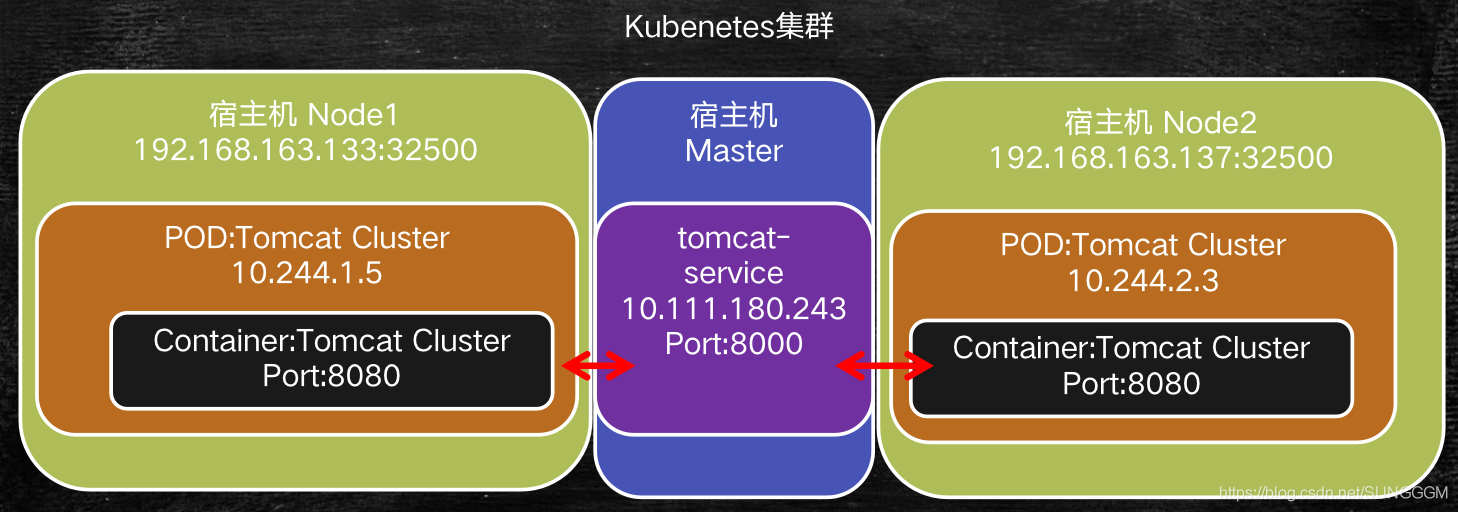

NodePort方式

NodePort:使用Service(一个特殊的pod)在每个节点开辟一个端口与容器内部端口进行映射
创建tomcat-service.yml，内容如下

apiVersion: v1
kind: Service
metadata:
  name: tomcat-service
  labels:
    app: tomcat-service # Service也是一个特殊的pod，需要设置lables
spec:
  type: NodePort # Service类型
  selector:
    app: tomcat-cluster # 指定绑定的pod
  ports:
  - port: 8000 # Service在k8s集群内部暴露的端口
    targetPort: 8080 # 被映射的容器暴露端口
    nodePort: 32500 # 集群每个Node节点上对外暴露的端口

创建Service

kubectl create -f tomcat-service.yml

查看Service列表

kubectl get svc
# 或
kubectl get services

查看Service详细信息

kubectl  describe service tomcat-servic

在浏览器中输入http://{{任意Node节点IP}}:32500 即可访问tomcat

05-基于NFS的集群文件共享

NFS简介

NFS,是由SUN公司研制的文件传输协议,全称Network File System
NFS主要是采用远程过程调用RPC机制实现文件传输
安装命令yum install -y nfs-utils rpcbind

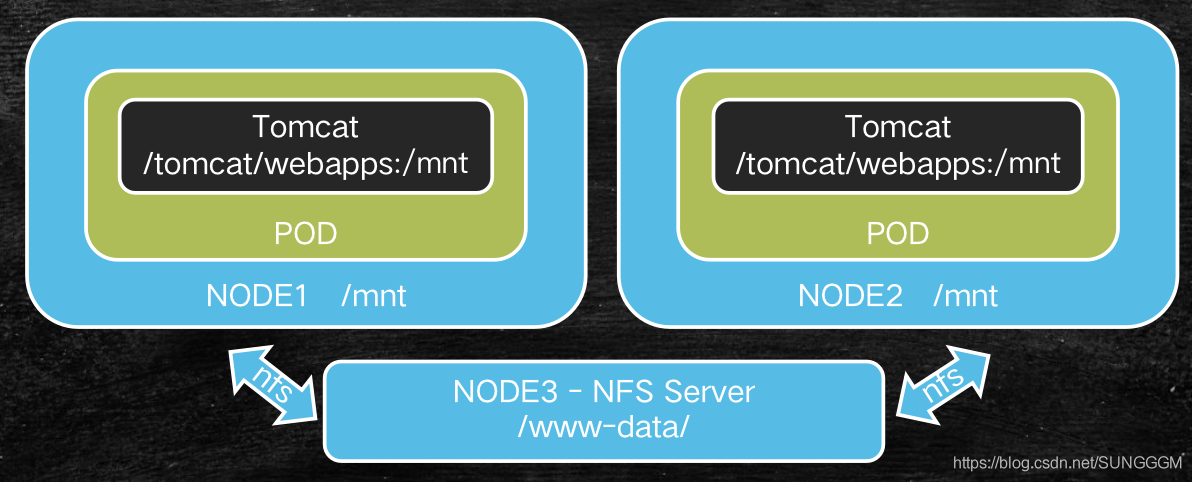

集群文件共享
如何解决集群中文件的统一修改、统一使用？共享

通过在宿主机上安装NFS，将文件共享给多个容器

NFS使用示例

安装NFS服务

执行如下命令，在宿主机上安装NFS，这里我们选择Master节点

yum install -y nfs-utils rpcbind

执行如下命令，配置并启动文件共享

# 创建共享目录
mkdir -p /datda/www-data
# 设置NFS共享文件
echo "/data/www-data 192.168.0.31/24(rw,sync)" > /etc/exports
# 启动nfs服务
systemctl start nfs
# 启动rpcbind服务
systemctl start rpcbind
# 设置服务开机自启动
systemctl enable nfs
systemctl enable rpcbind
# 查看文件共享情况
exportfs
# /data/www-data    192.168.0.31/24

客户端使用NFS服务

在Node节点上执行如下命令，安装NFS客户端

yum install -y nfs-utils

挂载共享文件


# 创建目录
mkdir -p /data/www-data
# 挂载目录
mount 192.168.0.31:/data/www-data /data/www-data

设置开机启动

systemctl enable nfs

辅助命令，查看nfs共享了哪些目录showmount -e 192.168.0.31

容器中使用nfs共享文件

延用之前的Tomcat集群，来加载nfs共享文件，变更该Tomcat集群可以通过kube apply命令修改集群，或者使用kube delete删除集群相关资源，再创建集群。这里我们使用第二种方法。

清理Tomcat集群

# 查看deployment列表
kubectl get deployment
# 删除名为tomcat-deploy的deployment
kubectl delete deployment tomcat-deploy
# 查看service列表
kubectl get service
# 删除名为tomcat-deploy的service
kubectl delete service tomcat-deploy

修改delployment

修改tomcat-deploy.yml内容如下

apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: tomcat-deploy
spec:
  replicas: 2
  template:
    metadata:
      labels:
        app: tomcat-cluster
    spec:
      volumes: # 创建volume数据卷
      - name: web-app # 数据卷名称
        hostPath: # 数据卷在宿主机上的路径
          path: /data/www-data
      containers:
      - name: tomcat-cluster
        image: tomcat:latest
        ports:
        - containerPort: 8080
        volumeMounts: # 绑定数据卷
        - name: web-app # 匹配之前创建的数据卷名称
          mountPath: /usr/local/tomcat/webapps # 指定容器中的挂载目录

创建deployment

kubectl create -f tomcat-deploy.yml

使用命令查看生效情况

# 查看deployment状态
kubectl get deployment
# 查看pod状态
kubectl get pod
# 进入容器，查看文件是否挂载成功
kubectl exec -it tomcat-deploy-6cc6d68877-9wkwm /bin/bash
# 在容器内查看文件
ls /usr/local/tomcat/webapps
# 在nfs宿主机的/data/www-data目录新增、修改文件，观察内容是否同步

至此就完成了基于NFS的K8S集群文件共享设置。

配置客户端的NFS自动挂载

使用mount命令挂载，重启系统后将失效，需配置/etc/fstab

# /etc/fstab中添加如下配置
192.168.0.31:/data/www-data    /data/www-data    nfs    defaults    0     0

06-基于Rinted的Service负载均衡

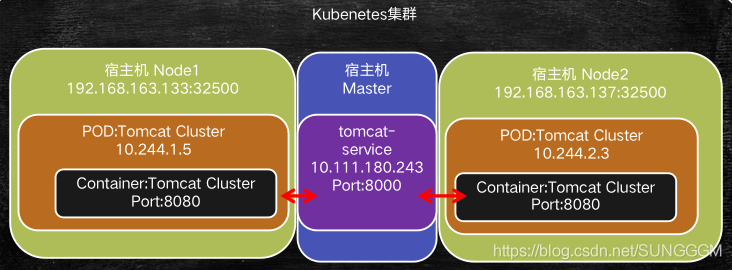

Service提供负载均衡实现

这里我们直接使用Service的负载均衡，不再将端口直接暴露在宿主机节点上，集群内部通过k8s内部网络相互访问。由tomcat-service这个特殊的pod来实现流量转发与负载均衡。
修改tomcat-service.yml如下：

apiVersion: v1
kind: Service
metadata:
  name: tomcat-service
  labels:
    app: tomcat-service # Service也是一个特殊的pod，需要设置lables
spec:
#  type: NodePort # Service类型
  selector:
    app: tomcat-cluster # 指定绑定的pod
  ports:
  - port: 8000 # Service在k8s集群内部暴露的端口
    targetPort: 8080 # 被映射的容器暴露端口
#    nodePort: 32500 # 集群每个Node节点上对外暴露的端口

仅需注释如下两行内容

#  type: NodePort # Service类型
#    nodePort: 32500 # 集群每个Node节点上对外暴露的端口

变更service

kubectl apply -f tomcat-service.yml

在NFS共享目录中增加测试index.jsp，验证负载均衡效果

# 在Master节点（NFS Server）中执行如下命令
mkdir /data/www-data/test/
echo "IP:<%=request.getLocalAddr()%>" > /data/www-data/test/index.jsp
# 查看Service内部IP
kubectl get service tomcat-service
# 使用curl测试，10.103.113.6为上一步中获取的ClusterIP
curl 10.103.113.6:8000/test/index.jsp
# 返回处理请求的pod容器的ip
# IP:10.244.1.17

端口转发工具-Rinetd

上一步中10.*段的IP为K8S集群内部通信使用的IP，如何将这些IP提供的端口映射到外部呢？

Rinetd是Linux操作系统中为重定向传输控制协议工具
可将源IP端口数据转发至目标IP端口
在Kubernetes中用于将service服务对外暴露
rinted安装
rinted源码无法从官网下载，资源以事先准备好
这里我们使用Master节点作为端口转发宿主机，所有rinted安装在Master节点(192.168.0.31)上，以下命令均在该节点执行。
```
# 解压rinted源码
tar -zxf rinetd.tar.gz
cd rinetd/
# 修改rinted运行映射的端口范围
sed -i 's/65536/65535/g' rinted.c
# 创建rinted依赖目录
mkdir -p /usr/man/
# 安装C语言编译器
yum install -y gcc
# 编译并安装
make && make install
```
配置rinted
增加配置文件/etc/rinetd.conf ```bash
宿主机映射监听的IP+端口(0.0.0.0表示所有IP)、映射目的IP+端口
10.103.113.6即tomcat-service使用的ClusterIP
0.0.0.0 8000 10.103.113.6 8000

运行rintedrinetd -c /etc/rinetd.conf
<a name="qD8li"></a>
### 查看映射情况
使用netstat -nptl可以看到rinetd开启了8000端口
使用如下地址可在浏览器中访问rinted+service提供的服务
[http://192.168.0.31:8000/test/index.jsp](http://192.168.0.31:8000/test/index.jsp)<br />![image.png](https://cdn.nlark.com/yuque/0/2021/png/22142574/1628988920240-edacbeef-149c-4d24-ba88-3ce9df2ddad5.png#clientId=u649d21b7-b323-4&from=paste&id=ua836ae39&margin=%5Bobject%20Object%5D&name=image.png&originHeight=164&originWidth=1010&originalType=url&ratio=1&size=22111&status=done&style=none&taskId=u9c528d6b-2a28-40df-8d74-04212b7fff3)
总结目前我们已经学习了k8s集群对外暴露服务的两种方式
使用Service提供的NodePort，在每一个Node节点开启端口映射，实现流量的转发<br />Rinted+Service，使用Rinted设置对外暴露的IP+端口，通过Service实现访问的负载均衡<br />一般而言，Rinted+Service性能上会略胜一筹，大型集群应用优先考虑选择该种方式。<br />[
](https://blog.csdn.net/SUNGGGM/article/details/108303192)
<a name="IzzO0"></a>
# 07-集群配置调整与资源限定
<a name="pY7LQ"></a>
## K8S部署调整命令
更新集群配置
```bash
kubectl apply -f yml文件路径

删除部署(Deployment)|服务(Service)

kubectl delete deployment|service 部署|服务名称

资源限定

containers:
  - name: tomcat-cluster
    image: tomcat:latest
    resources:
      requests: # 容器运行最小所需的资源，不满足则无法运行
        cpu: 1 # 可以是小数，如0.5
        memory: 500Mi
      limits: # 容器运行过程中，对多能暂用的资源
        cpu: 2
        memory: 1024Mi

requests设置了创建容器的基本需要
limits限定了容器使用的最大资源

Tomcat部署实验

修改tomcat-deploy.yml,增加resource配置

apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: tomcat-deploy
spec:
  replicas: 2
  template:
    metadata:
      labels:
        app: tomcat-cluster
    spec:
      volumes:
      - name: web-app
        hostPath:
          path: /data/www-data
      containers:
      - name: tomcat-cluster
        image: tomcat:latest
        resources:
          requests:
            cpu: 0.5
            memory: 200Mi
          limits:
            cpu: 1
            memory: 512Mi
        ports:
        - containerPort: 8080
        volumeMounts:
        - name: web-app
          mountPath: /usr/local/tomcat/webapps

生效配置

kubectl apply -f tomcat-deploy.yml

查看配置生效情况

kubectl describe pod tomcat-deploy-779d75c8f-ccjgl

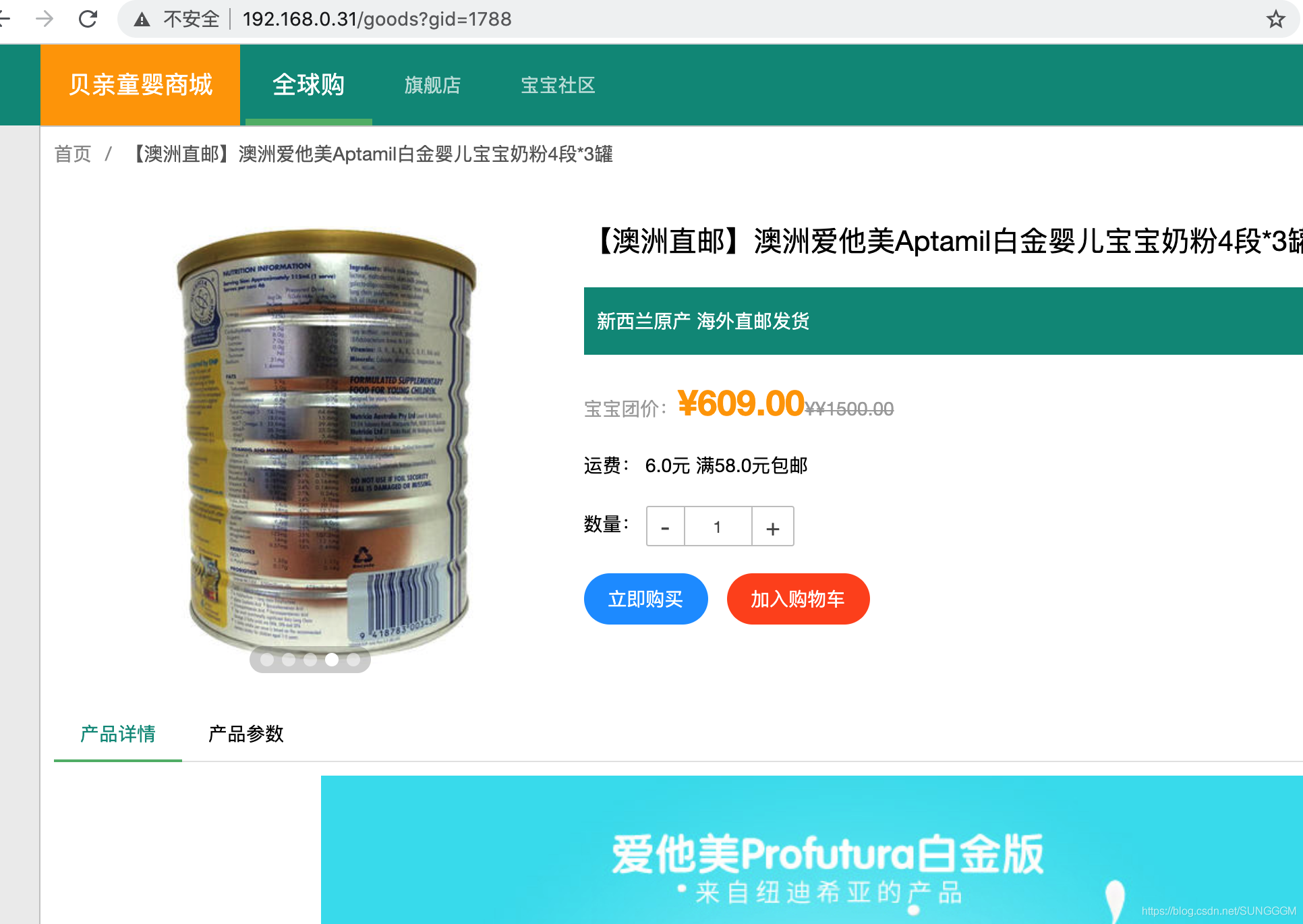

08-项目实战：K8S构建贝亲婴童商城

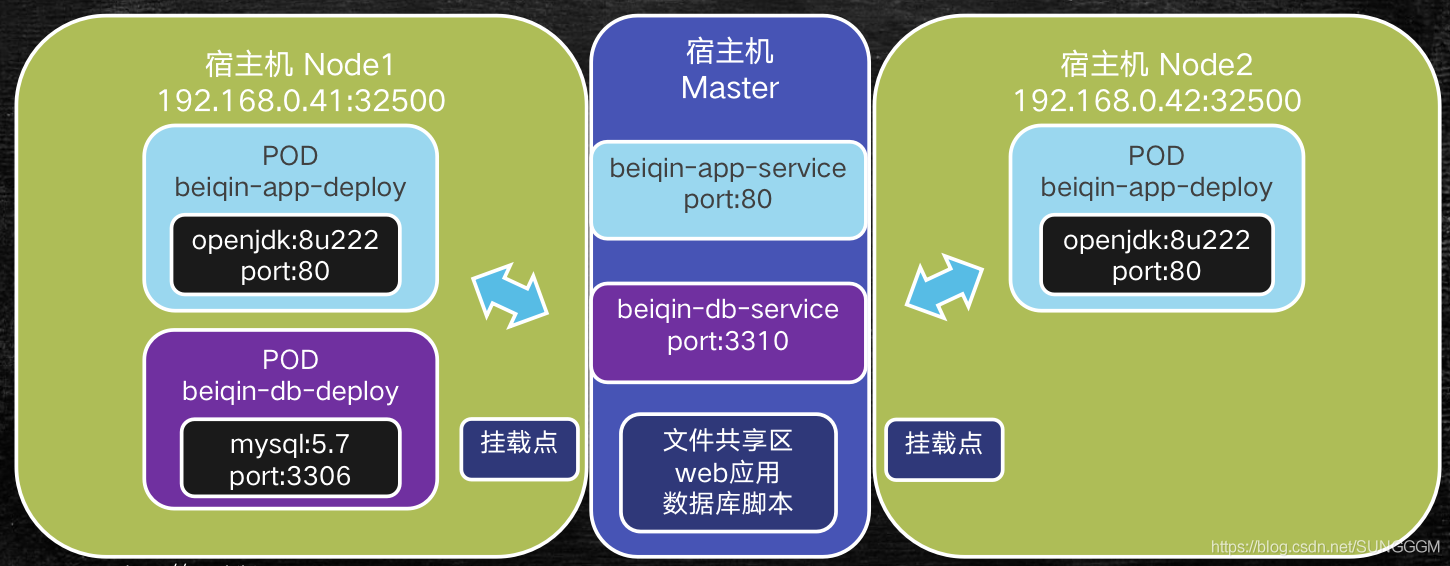

项目拓扑

该项目拓扑结构如图所示，基本说明如下

使用文件共享区的数据库脚本初始化mysql数据库
使用beiqin-db-service在集群内部暴露mysql服务
使用openjdk:8u222作为基础镜像，部署web应用(SpringBoot开发)
使用beiqin-app-service暴露应用的端口
部署所需资源文件
部署所需资源均在文末的百度网盘中，所需资源目录结构如下 ```bash [root@master www-data]# tree beiqin beiqin ├── beiqin-app-deploy.yml # web应用部署文件 ├── beiqin-app-service.yml # web应用service部署文件 ├── beiqin-db-deploy.yml # 数据库部署文件 ├── beiqin-db-service.yml # 数据库service部署文件 ├── dist │ ├── application.yml # 应用程序配置文件 │ └── beiqin-app.jar # SpringBoot应用程序 └── sql └── beiqin.sql # 数据库初始化sql

<a name="lUuDN"></a>
## 设置并挂载NFS文件
为了简化操作步骤，这里我们延用《05-基于NFS的集群文件共享》中的NFS设置，将Master节点中的/data/www-data共享到Node节点中的/data/www-data目录中<br />将需要共享的文件复制到Master节点的/data/www-data目录即可
<a name="gCDg8"></a>
## 部署并初始化数据库
编写beiqin-db-deploy.yml
```bash
apiVersion: apps/v1beta1 # 等价于extensions/v1beta1(1.6版本以前)，1.6版本之后都可以使用apps/*
kind: Deployment # 这是一个部署脚本
metadata: # 元数据信息
  name: beiqin-db-deploy # deployment的名称
spec: # 详细信息
  replicas: 1 # 部署的副本数量
  template: # 模板的设置选项
    metadata:
      labels: # 标签
        app: beiqin-db-deploy # 自定义app标签
    spec:
      volumes: # 定义数据卷
      - name: beiqin-db-volume # 数据卷名称
        hostPath: # 主机路径
          path: /data/www-data/beiqin/sql/ # Node宿主机上共享文件夹的路径
      containers:
      - name: beiqin-db-deploy
        image: mysql:5.7 # 容器使用镜像
        ports:
        - containerPort: 3306 # 容器对外声明的暴露端口
        env:
        - name: MYSQL_ROOT_PASSWORD # 设置mysql的root密码
          value: "root"
        volumeMounts: # 设置挂载点
        - name: beiqin-db-volume # 挂载之前定义的数据卷
          mountPath: /docker-entrypoint-initdb.d # 挂载到容器的目录，docker-entrypoint-initdb.d为mysql初始化脚本的目录

部署数据库

kubectl create -f beiqin-db-deploy.yml

验证部署情况

# 查看pod
kubectl get pods
# 进入pod实例内部
kubectl exec -it beiqin-db-deploy-869d9cbdcb-6j567 /bin/bash
# 在容器内部登录mysql
mysql -uroot -proot
# 查看数据库
show databases;
# 使用beiqin db,统计t_goods表
use beiqin;
show tables;
select count(*) from t_goods;

创建db服务

编写beiqin-db-service.yml

apiVersion: v1
kind: Service
metadata:
  name: beiqin-db-service
  labels: # Service是特殊的pod，也必须定义labels
    app: beiqin-db-service
spec:
  selector:
    app: beiqin-db-deploy
  ports:
  - port: 3310 # service对外暴露端口(对外指的是：容器外，K8S集群内部)
    targetPort: 3306 # 容器内部端口

创建beiqin-db-service

kubectl create -f beiqin-db-service.yml

验证

查看service列表
kubectl get svc
查看beiqin-db-service详情
kubectl describe svc beiqin-db-service

部署Web应用

编写beiqin-app-deploy.yml,大部分字段意义与beiqin-db-deploy.yml相同,不再赘述。

apiVersion: apps/v1beta1
kind: Deployment
metadata:
  name: beiqin-app-deploy
spec:
  replicas: 2
  template:
    metadata:
      labels:
        app: beiqin-app-deploy
    spec:
      volumes:
      - name : beqin-app-volume
        hostPath:
          path: /data/www-data/beiqin/dist
      containers:
      - name: beiqin-app-deploy
        image: openjdk:8u222-jre
        command: ["/bin/sh"] # 容器部署完成后默认执行的命令
        args: ["-c","cd /usr/local/beiqin-dist;java -jar beiqin-app.jar"] # 启动web应用的命令
        volumeMounts:
        - name: beqin-app-volume
          mountPath: /usr/local/beiqin-dist

部署web应用

kubectl create -f beiqin-app-deploy.yml

查看应用状态

# 查看pod列表
kubectl get pods
# 查看容器日志
kubectl logs -f beiqin-app-deploy-5bc96d54d9-pjnvf

确认beiqin-app.jar使用的配置文件application.yml

server:
  port: 80
spring:
  datasource:
    driver-class-name: com.mysql.jdbc.Driver
    url: jdbc:mysql://beiqin-db-service:3310/beiqin?useUnicode=true&characterEncoding=utf-8&useSSL=false
    username: root
    password: root
  mvc:
    favicon:
      enabled: false
mybatis:
  mapper-locations: classpath:/mapper/*.xml
  configuration:
    map-underscore-to-camel-case: true

注意url: jdbc:mysql://beiqin-db-service:3310/beiqin?useUnicode=true&characterEncoding=utf-8&useSSL=false,数据库连接不再直接使用数据库的IP，而是使用DB Service中定义的服务名称/主机名称，这样配置文件就不用写死IP。

创建应用服务

编写beiqin-app-service.yml

apiVersion: v1
kind: Service
metadata:
  name: beiqin-app-service
  labels:
    app: beiqin-app-service
spec:
  selector:
    app: beiqin-app-deploy
  ports:
  - port: 80
    targetPort: 80

创建beiqin-app-service

kubectl create -f beiqin-app-service.yml

验证

# 查看service的CLUSTER-IP
kubectl get svc
# 验证web应用接口
curl 10.101.231.228/goods?gid=1788

使用rinetd实现端口转发

在Master节点上修改/etc/rinetd.conf

0.0.0.0 80 10.101.231.228 80

加载rinetd配置

rinetd -c /etc/rinetd.conf

在浏览器中访问如下地址(192.168.0.31为Master节点/IP)，就能看到商城的页面了。
http://192.168.0.31/goods?gid=1788

版权说明
本文章内容为马士兵教育《架构师高级技能kubernetes入门到精通》课程的学习笔记
百度网盘上相关源码资料包 提取码：xdji

K8S由入门精通
