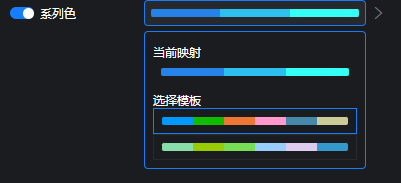

colorSeries表示组件的配置项类型为颜色系列

配置项说明

字段名 含义 类型 是否必选 备注
name 显示名 string 是 无
type 类型 string 是 无
fixedComponents 默认color组件组合类型 array 否 未开启映射功能下，
显示的颜色组件类型
default 默认值 object 否 属性说明见值说明
mapping 是否默认开启映射 boolean 否
fixed 非映射的默认颜色 string
object		 否

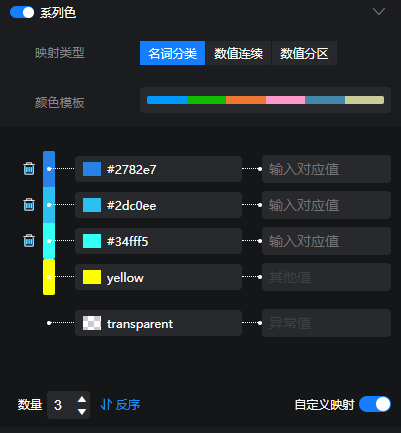

scale 开启映射时的颜色配置 object 否
type 颜色映射类型 string 否 ordinal：名词分类
linear：数值连续
threshold：数值分区
scheme 颜色映射模板 string 否 内置类型，待补充
custom 是否自定义映射 boolean 否
range 颜色区间集合 array 否
domain 颜色映射的对应值 array 否
excepted 其他值对应的颜色 string 否
abnormal 异常值对应的颜色 string 否

值说明

条件 数据类型 示例 默认值
无 object {
“type”: “ordinal”,
“scheme”: “cat-1”,
“custom”: false,
“range”: [],
“domain”: [],
“excepted”: “yellow”,
“abnormal”: “red”
}		 {
“type”: “ordinal”,
“scheme”: “cat-1”,
“custom”: false,
“range”: [],
“domain”: [],
“excepted”: “yellow”,
“abnormal”: “ transparent”
}

配置示例


  1. "colorSeries": {
  2.   "name": "系列色",
  3.   "type": "colorSeries",
  4.   "fixedComponents": ["flat","linearGradient"],
  5.   "default": {
  6.     "mapping": true,
  7.     "fixed": { "type": "flat", "value": "#2483ff" },
  8.     "scale": {
  9.       "type": "ordinal",
  10.       "scheme": "cat-1",
  11.       "custom": false,
  12.       "range": ["#2782e7","#2dc0ee","#34fff5"],
  13.       "domain": [],
  14.       "excepted": "yellow",
  15.       "abnormal": "transparent"
  16.     }
  17.   }
  18. }
