第 1 节 概述
1.1 工作流调度系统
一个完整的数据分析系统通常都是由大量任务单元组成：
- shell脚本程序
- java程序
- mapreduce程序
- hive脚本等
各任务单元之间存在时间先后及前后依赖关系,为了很好地组织起这样的复杂执行计划，需要一个工作流调度系统来调度任务的执行。
假如，我有这样一个需求，某个业务系统每天产生20G原始数据，每天都要对其进行处理，处理步骤如下所示：
- 通过Hadoop先将原始数据同步到HDFS上；
- 借助MapReduce计算框架对原始数据进行转换，生成的数据以分区表的形式存储到多张Hive表中；
- 需要对Hive中多个表的数据进行JOIN处理，得到一个明细数据Hive大表；
- 将明细数据进行各种统计分析，得到结果报表信息；
需要将统计分析得到的结果数据同步到业务系统中，供业务调用使用。
1.2 工作流调度实现方式
简单的任务调度
- 直接使用linux的crontab；
复杂的任务调度
功能
- 两者均可以调度mapreduce,pig,java,脚本工作流任务
- 两者均可以定时执行工作流任务
- 工作流定义
- Azkaban使用Properties文件定义工作流
- Oozie使用XML文件定义工作流
- 工作流传参
- Azkaban支持直接传参，例如${input}
- Oozie支持参数和EL表达式，例如${fs:dirSize(myInputDir)}
- 定时执行
- Azkaban的定时执行任务是基于时间的
- Oozie的定时执行任务基于时间和输入数据
- 资源管理
- Azkaban有较严格的权限控制，如用户对工作流进行读/写/执行等操作
- Oozie暂无严格的权限控制
- 工作流执行
- Azkaban有两种运行模式，分别是solo server mode(executor server和web server部署在同一台节点)和multi server mode(executor server和web server可以部署在不同节点)
- Oozie作为工作流服务器运行，支持多用户和多工作流
第 2 节 Azkaban介绍
Azkaban是由linkedin（领英）公司推出的一个批量工作流任务调度器，用于在一个工作流内以一个特定的顺序运行一组工作和流程。Azkaban使用job配置文件建立任务之间的依赖关系，并提供一个易于使用的web用户界面维护和跟踪你的工作流。
Azkaban定义了一种KV文件(properties)格式来建立任务之间的依赖关系，并提供一个易于使用的web用户界面维护和跟踪你的工作流。
有如下功能特点
- Web用户界面
- 方便上传工作流
- 方便设置任务之间的关系
- 调度工作流
架构角色
mysql**服务器:
存储元数据，如项目名称、项目描述、项目权限、任务状态、SLA规则等
AzkabanWebServer:
对外提供web服务，使用户可以通过web页面管理。职责包括项目管理、权限授权、任务调度、监控executor。
AzkabanExecutorServer**:
负责具体的工作流的提交、执行。
第 3 节 Azkaban安装部署
3.1 Azkaban的安装准备工作
1 编译
这里选用azkaban3.51.0这个版本自己进行重新编译，编译完成之后得到我们需要的安装包进行安装。
cd /opt/software/wget https://github.com/azkaban/azkaban/archive/3.51.0.tar.gztar -zxvf 3.51.0.tar.gz -C ../servers/cd /opt/servers/azkaban-3.51.0/yum -y install gityum -y install gcc-c++./gradlew build installDist -x test
Gradle是一个基于Apache Ant和Apache Maven的项目自动化构建工具。-x test 跳过测试。（注意联网下载jar可能会失败、慢）
2 上传编译后的安装文件
在linux122节点创建目录
mkdir /opt/servers/azkaban
3.2 solo-server模式部署
1 单服务模式安装
- 解压
azkaban 的solo server使用的是一个单节点的模式来进行启动服务的，只需要一个azkaban-solo-server-0.1.0-SNAPSHOT.tar.gz的安装包即可启动，所有的数据信息都是保存在H2这个azkaban默认的数据当中，
tar -zxvf azkaban-solo-server-0.1.0-SNAPSHOT.tar.gz -C ../servers/azkaban
- **修改配置文件**
修改时区配置文件
cd /opt/servers/azkaban-solo-server-0.1.0-SNAPSHOT/conf
vim azkaban.properties
default.timezone.id=Asia/Shanghai
修改commonprivate.properties配置文件
cd /opt/servers/azkaban-solo-server-0.1.0-SNAPSHOT/plugins/jobtypes
vim commonprivate.properties
execute.as.user=false
memCheck.enabled=false
azkaban默认需要3G的内存，剩余内存不足则会报异常。

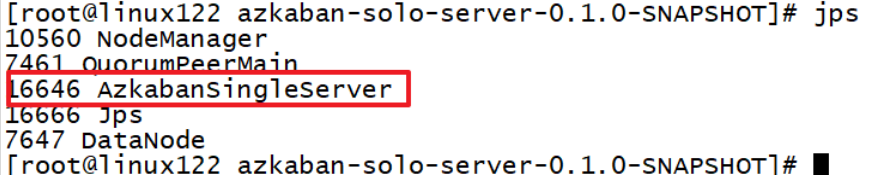

- 启动**solo-server** ```shell cd /opt/servers/azkaban-solo-server-0.1.0-SNAPSHOT
bin/start-solo.sh
4. ** ****浏览器页面访问**
浏览器页面访问
```shell
http://linux122:8081/index
登录信息
用户名：azkaban
密码： azkaban
2 单服务模式使用
需求：使用azkaban调度我们的shell脚本，执行linux的shell命令
具体步骤
开发job文件
创建普通文本文件 foo.job，文件内容如下
type=command
command=echo 'hello world'
打成压缩包
上传压缩包到Azkaban
创建project
指定project名称和描述信息
Azkaban上传我们的压缩包
查看工作流计划并执行
运行结果页面
停止程序
bin/shutdown-solo.sh
3.3 multiple-executor模式部署
1 安装所需软件
Azkaban Web**服务安装包
azkaban-web-server-0.1.0-SNAPSHOT.tar.gz
Azkaban**执行服务安装包
azkaban-exec-server-0.1.0-SNAPSHOT.tar.gz
sql**脚本**
节点规划
| HOST | 角色 |
|---|---|
| linux123 | mysql,exec-server |
| inux122 | web-server |
| inux121 | exec-server |
2 数据库准备
linux123
进入mysql的客户端执行以下命令
mysql -uroot -p
执行以下命令：
use azkaban;
#解压数据库脚本
tar -zxvf azkaban-db-0.1.0-SNAPSHOT.tar.gz -C /opt/servers/azkaban
#加载初始化sql创建表
source /opt/servers/azkaban/azkaban-db-0.1.0-SNAPSHOT/create-all-sql-0.1.0-SNAPSHOT.sql;
3 配置Azkaban-web-server
进入linux122节点
解压azkaban-web-server
mkdir /opt/servers/azkaban
tar -zxvf azkaban-web-server-0.1.0-SNAPSHOT.tar.gz –C /opt/servers/azkaban/
进入azkaban-web-server根目录下
cd /opt/servers/azkaban/azkaban-web-server-0.1.0-SNAPSHOT
#生成ssl证书：
keytool -keystore keystore -alias jetty -genkey -keyalg RSA
注意：运行此命令后,会提示输入当前生成keystore的密码及相应信息,输入的密码请记住(所有密码统一以**azkaban**输入)
修改** azkaban-web-server**的配置文件
cd /opt/servers/azkaban-web-server-3.51.0/conf
vim azkaban.properties
# Azkaban Personalization Settings
azkaban.name=Test
azkaban.label=My Local Azkaban
azkaban.color=#FF3601
azkaban.default.servlet.path=/index
web.resource.dir=web/
default.timezone.id=Asia/Shanghai # 时区注意后面不要有空格
# Azkaban UserManager class
user.manager.class=azkaban.user.XmlUserManager
user.manager.xml.file=conf/azkaban-users.xml
# Azkaban Jetty server properties. 开启使用ssl 并且知道端口
jetty.use.ssl=true
jetty.port=8443
jetty.maxThreads=25
# KeyStore for SSL ssl相关配置 注意密码和证书路径
jetty.keystore=keystore
jetty.password=azkaban
jetty.keypassword=azkaban
jetty.truststore=keystore
jetty.trustpassword=azkaban
# Azkaban mysql settings by default. Users should configure their own username
# and password.
database.type=mysql
mysql.port=3306
mysql.host=linux123
mysql.database=azkaban
mysql.user=root
mysql.password=12345678
mysql.numconnections=100
#Multiple Executor 设置为false
azkaban.use.multiple.executors=true
# azkaban.executorselector.filters=StaticRemainingFlowSize,
# MinimumFreeMemory,CpuS tatus
azkaban.executorselector.comparator.NumberOfAssignedFlowComparator=1
azkaban.executorselector.comparator.Memory=1
azkaban.executorselector.comparator.LastDispatched=1
azkaban.executorselector.comparator.CpuUsage=1
添加属性
mkdir -p plugins/jobtypes
cd plugins/jobtypes/
vim commonprivate.properties
azkaban.native.lib=false
execute.as.user=false
memCheck.enabled=false
4 配置Azkaban-exec-server
linux123节点，上传exec安装包到/opt/software
tar -zxvf azkaban-exec-server-0.1.0-SNAPSHOT.tar.gz –C /opt/servers/azkaban/
修改azkaban-exec-server的配置文件**
cd /opt/servers/azkaban-exec-server-3.51.0/conf
vim azkaban.properties
# Azkaban Personalization Settings
azkaban.name=Test
azkaban.label=My Local Azkaban
azkaban.color=#FF3601
azkaban.default.servlet.path=/index
web.resource.dir=web/
default.timezone.id=Asia/Shanghai
# Azkaban UserManager class
user.manager.class=azkaban.user.XmlUserManager
user.manager.xml.file=conf/azkaban-users.xml
# Loader for projects
executor.global.properties=conf/global.properties
azkaban.project.dir=projects
# Where the Azkaban web server is located
azkaban.webserver.url=https://linux122:8443
# Azkaban mysql settings by default. Users should configure their
# own username and password.
database.type=mysql
mysql.port=3306
mysql.host=linux123
mysql.database=azkaban
mysql.user=root
mysql.password=12345678
mysql.numconnections=100
# Azkaban Executor settings
executor.maxThreads=50
executor.port=12321
executor.flow.threads=30
分发exec-server到linux121节点
cd /opt/servers
scp -r azkaban linux121:$PWD
5 启动服务
先启动exec-server
再启动web-server
#启动exec-server
bin/start-exec.sh
#启动web-server
bin/start-web.sh
激活我们的**exec-server**
启动webServer之后进程失败消失，可通过安装包根目录下对应启动日志进行排查。
需要手动激活executor
cd /opt/servers/azkaban/azkaban-exec-server-0.1.0-SNAPSHOT
curl -G "linux123:$(<./executor.port)/executor?action=activate" && echo
第 4 节 Azkaban使用
1 shell command调度
创建job描述文件
vi command.job
#command.job
type=command
command=echo 'hello'
将job资源文件打包成zip文件
zip command.job
通过azkaban的web管理平台创建project并上传job压缩包
首先创建Project
上传zip包
启动执行该job
2 job依赖调度
创建有依赖关系的多个job描述
第一个job：foo.job
foo.job
type=command
command=echo 'foo'
第二个job：bar.job依赖foo.job
bar.job
type=command
dependencies=foo
command=echo 'bar'
将所有job资源文件打到一个zip包中
在azkaban的web管理界面创建工程并上传zip包
启动工作流flow
3 HDFS任务调度
创建job描述文件
fs.job
type=command
command=/opt/servers/hadoop-2.9.2/bin/hadoop fs -mkdir /
将job资源文件打包成zip文件
通过azkaban的web管理平台创建project并上传job压缩包
启动执行该job
4 MAPREDUCE任务调度
mr任务依然可以使用command的job类型来执行
创建job描述文件，及mr程序jar包（示例中直接使用hadoop自带的example jar）
mrwc.job
type=command
command=/opt/servers/hadoop-2.9.2/bin/hadoop jar
hadoop-mapreduce-examples-2.9.2.jar wordcount /wordcount/input /wordcount/azout
将所有job资源文件打到一个zip包中
在azkaban的web管理界面创建工程并上传zip包
启动job
遇到虚拟机内存不足情况：
- 增大机器内存
- 使用清除系统缓存命令，暂时释放一些内存
[root@linux123 mapreduce]# echo 1 >/proc/sys/vm/drop_caches [root@linux123 mapreduce]# echo 2 >/proc/sys/vm/drop_caches [root@linux123 mapreduce]# echo 3 >/proc/sys/vm/drop_caches
5 HIVE脚本任务调度
创建job描述文件和hive脚本
Hive脚本： test.sql
use default;
drop table aztest;
create table aztest(
id int,
name string
)
row format delimited fields terminated by ',';
Job描述文件：hivef.job
hivef.job
type=command
command=/opt/servers/hive-2.3.7/bin/hive -f 'test.sql'
将所有job资源文件打到一个zip包中创建工程并上传zip包,启动job
6 定时任务调度
除了手动立即执行工作流任务外，azkaban也支持配置定时任务调度。开启方式如下：
首页选择待处理的project
选择左边schedule表示配置定时调度信息，选择右边execute表示立即执行工作流任务。
