3.7 变压器基础设计

一、适用形式

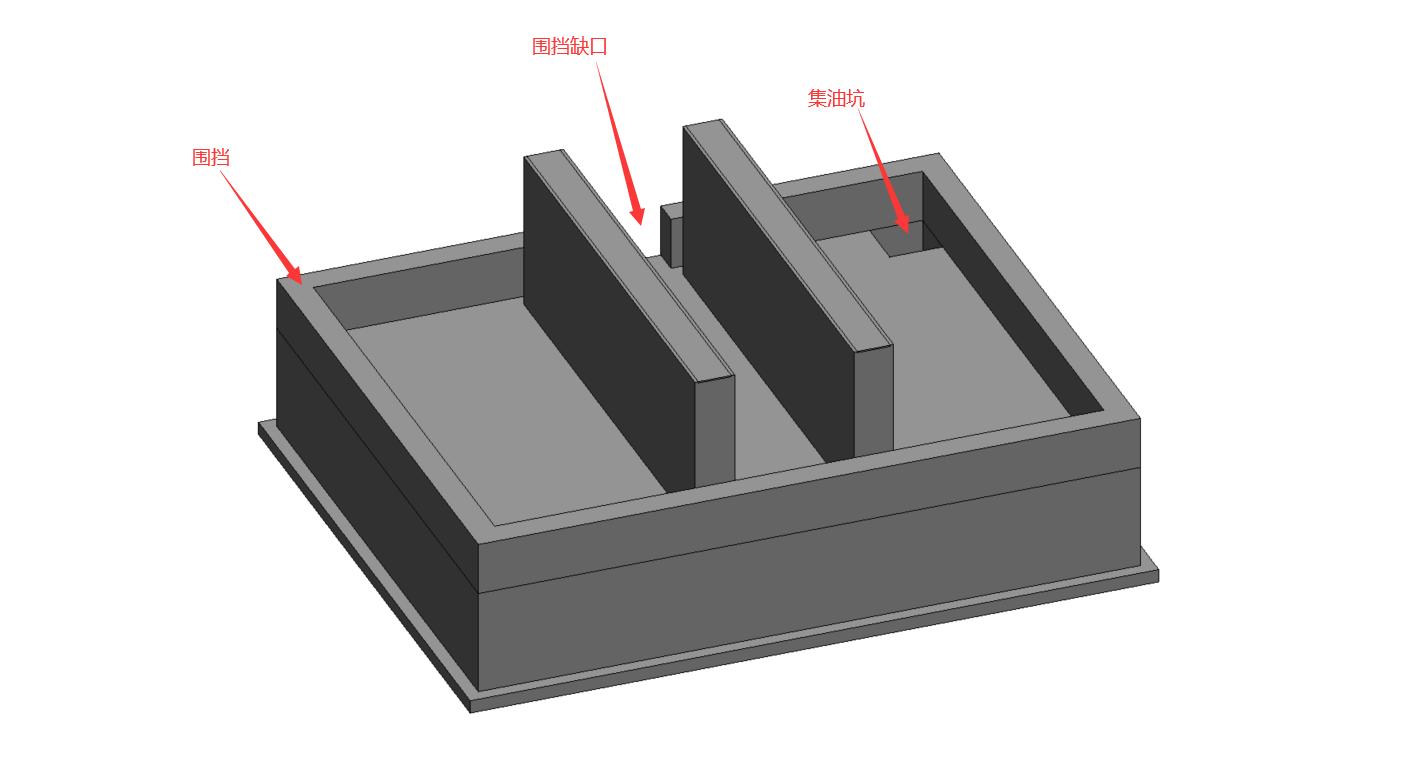

      适用于独立的变压器基础，其中围挡、围挡缺口、集油坑是可选项。<br />![image.png](https://cdn.nlark.com/yuque/0/2022/png/2699617/1653636366594-ce46bd4a-9420-4377-a9ee-5940e85e0552.png#clientId=u92996592-baad-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=175&id=u2c3d50b5&margin=%5Bobject%20Object%5D&name=image.png&originHeight=772&originWidth=1412&originalType=binary&ratio=1&rotation=0&showTitle=false&size=113252&status=done&style=none&taskId=ua24152c0-48db-4a43-84f9-ddba987f08e&title=&width=320.9921875)![image.png](https://cdn.nlark.com/yuque/0/2022/png/2699617/1653637591462-f6054562-cb00-4bbd-9222-726bc2f4a777.png#clientId=u39afa331-9ebd-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=171&id=u1c5a21f2&margin=%5Bobject%20Object%5D&name=image.png&originHeight=571&originWidth=938&originalType=binary&ratio=1&rotation=0&showTitle=false&size=57922&status=done&style=none&taskId=u370d8650-d33a-4b49-bd77-c7f98090229&title=&width=280.97393798828125)<br />        有围挡、围挡缺口、集油坑的情况                         无围挡、围挡缺口、集油坑的情况

二、 操作说明

1. 软件位于【大型基础设计】中【变压器设计】，如下图：


1. 输入基础几何参数之后，可以点击【缩略图】按钮查看实时模型的情况；



2. 点击【创建模型】按钮，然后在项目中的任意位置选择基础模型的定位点，即可生成基础模型；

   ![image.png](https://cdn.nlark.com/yuque/0/2022/png/2699617/1652424559542-41053fcf-fb8e-4c18-858b-a00d797e544e.png#clientId=u849abc3d-52db-4&crop=0&crop=0&crop=1&crop=1&from=paste&height=399&id=u0abe4923&margin=%5Bobject%20Object%5D&name=image.png&originHeight=724&originWidth=1299&originalType=binary&ratio=1&rotation=0&showTitle=false&size=71387&status=done&style=none&taskId=ubde70fac-5636-4c72-9b97-3215ab7c8e0&title=&width=715.015625)

3. 点击【选择模型】按钮，选择项目中用本插件创建的基础模型，随后可以点击【生成钢筋】按钮或者【更新模型】按钮生成基础钢筋，或者修改模型。

1. 选择【绘图参数】，并点击各绘图按钮，可分别生成平面图和1-1，2-2，3-3剖面图。

三、 主要建模功能

1. 变压器基础设计模块可实现模型创建、钢筋生成的功能。
2. 集油坑的位置可以根据用户选择的位置放置，集油坑附近的钢筋，程序自动考虑底板钢筋的截断和弯折；
3. 可以根据用户选择是否生成变压器基础的围挡和集油坑；
4. 变压器支墩顶部可以选择创建埋件和锚栓两种形式的连接件；
5. 变压器支墩的钢筋支持插筋形式和反梁形式；

6. 变压器的围挡可以选择是否右开口及开口的位置；

   四、主要出图功能

7. 平面图：变压器基础平面图（参见二.5）；

8. 剖面图：变压器纵向和横向剖面图。

   五、 主要待完善功能

9. 变压器形式需要根据使用需求丰富完善。
