一 软件适用形式
采用拾取轮廓线的方式生成基础，大部分形式均可实现；目前无法实现的形式主要是基础轮廓小于竖壁轮廓的形式（竖壁有悬臂部分）
1、斜边基础形式
2、盒型基础形式 L形基础形式
3、两片墙基础形式
二 软件操作说明
1 主体建模

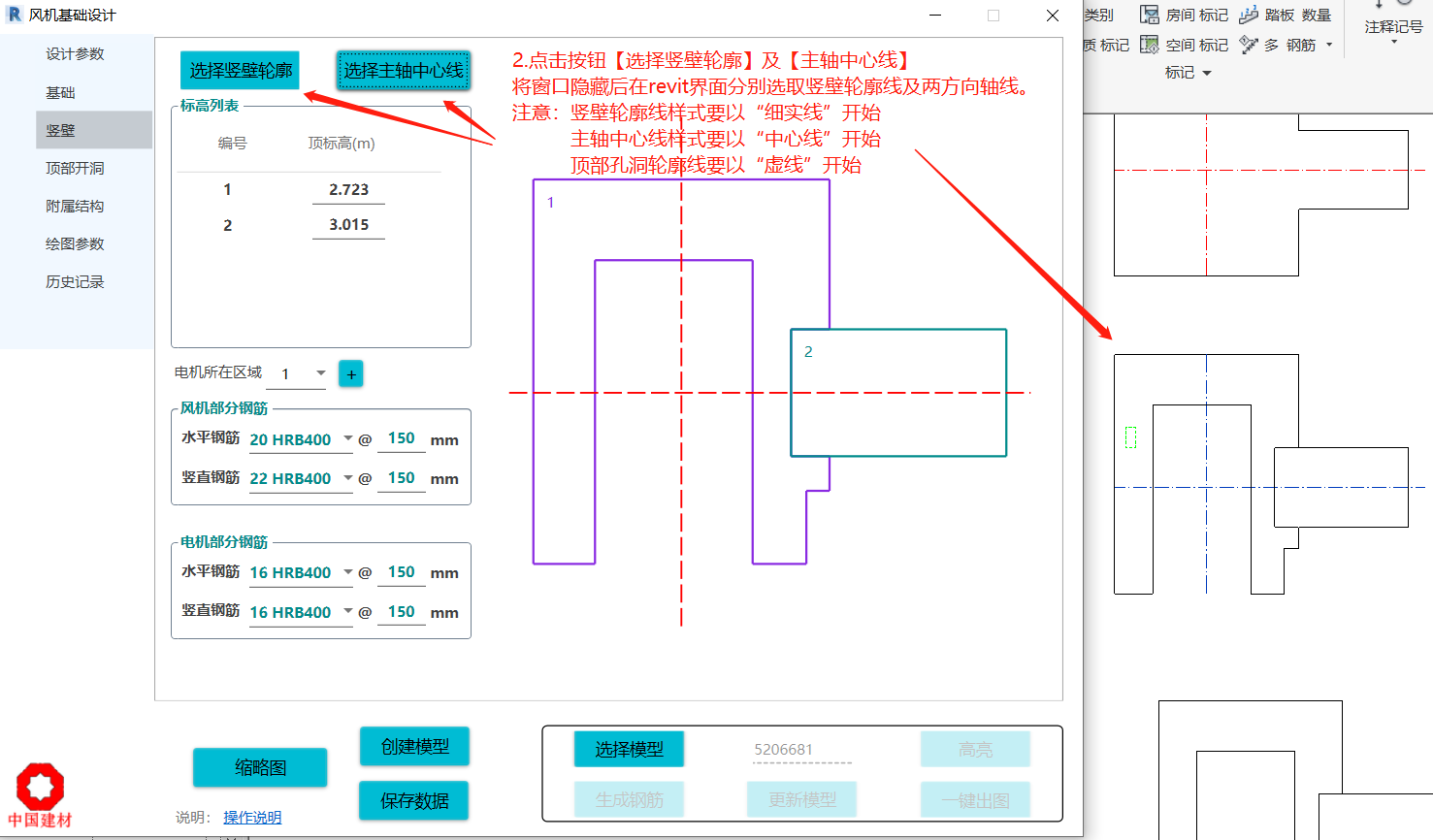

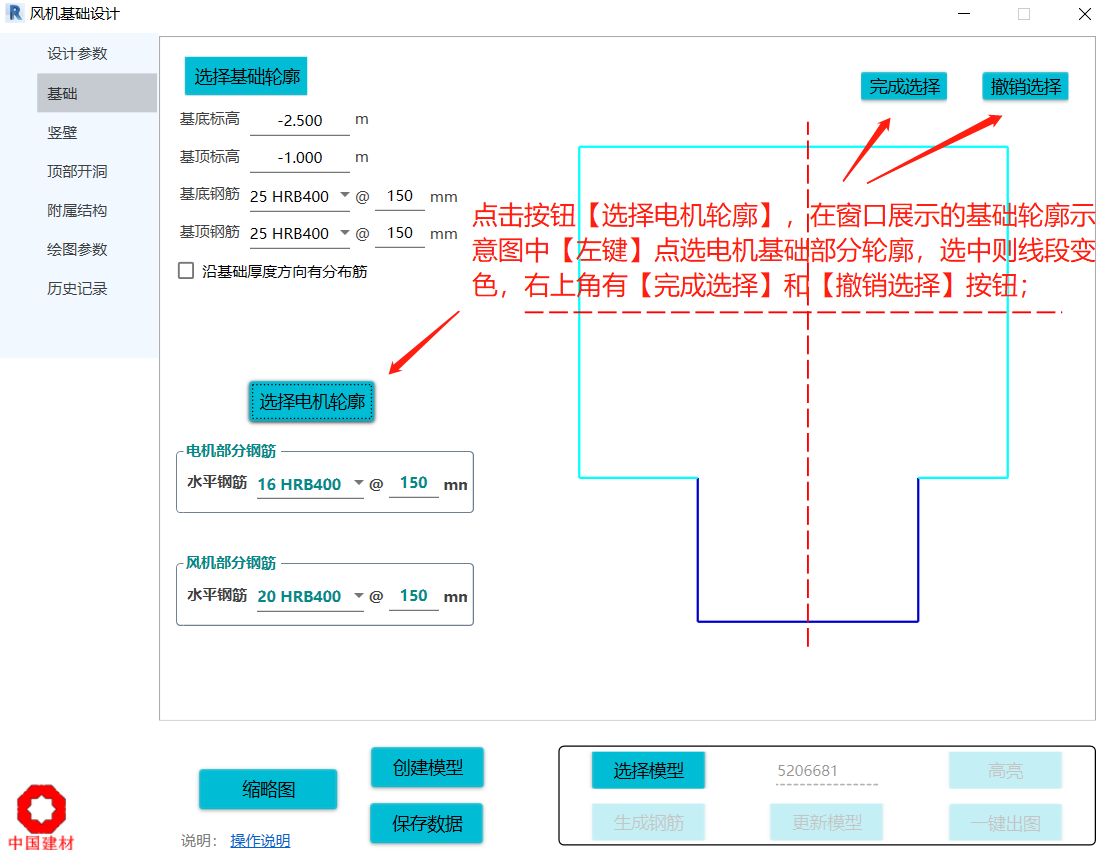

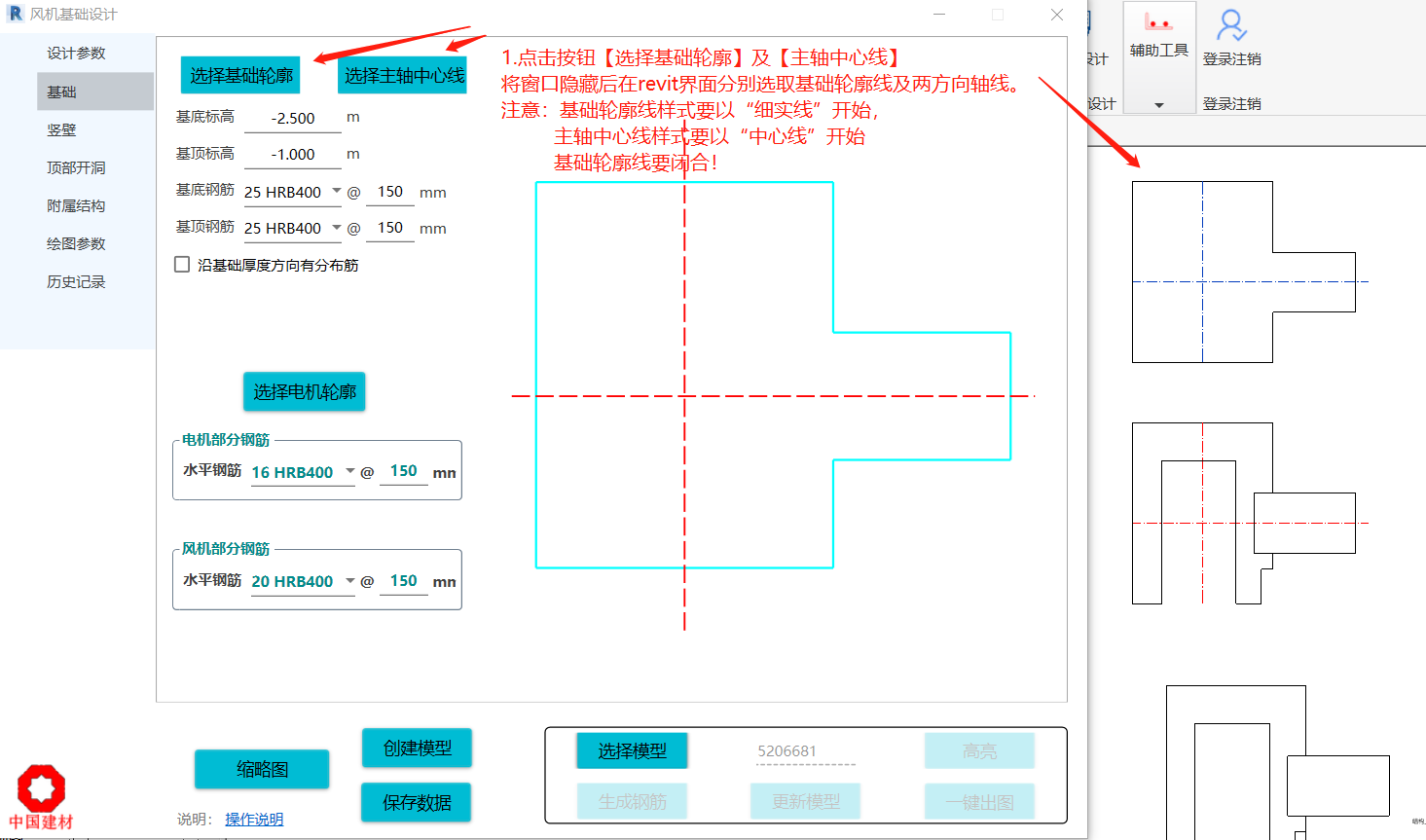

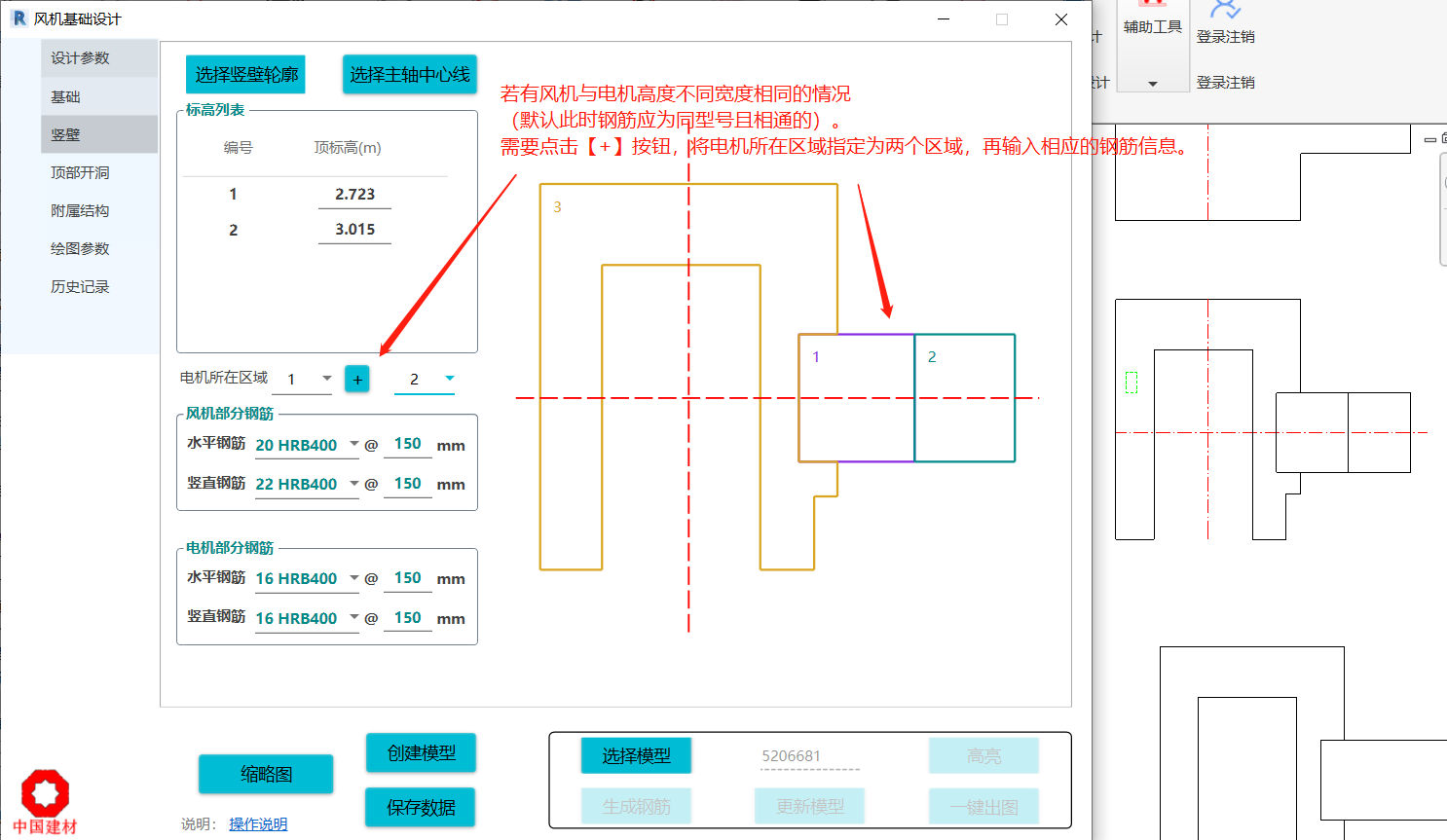

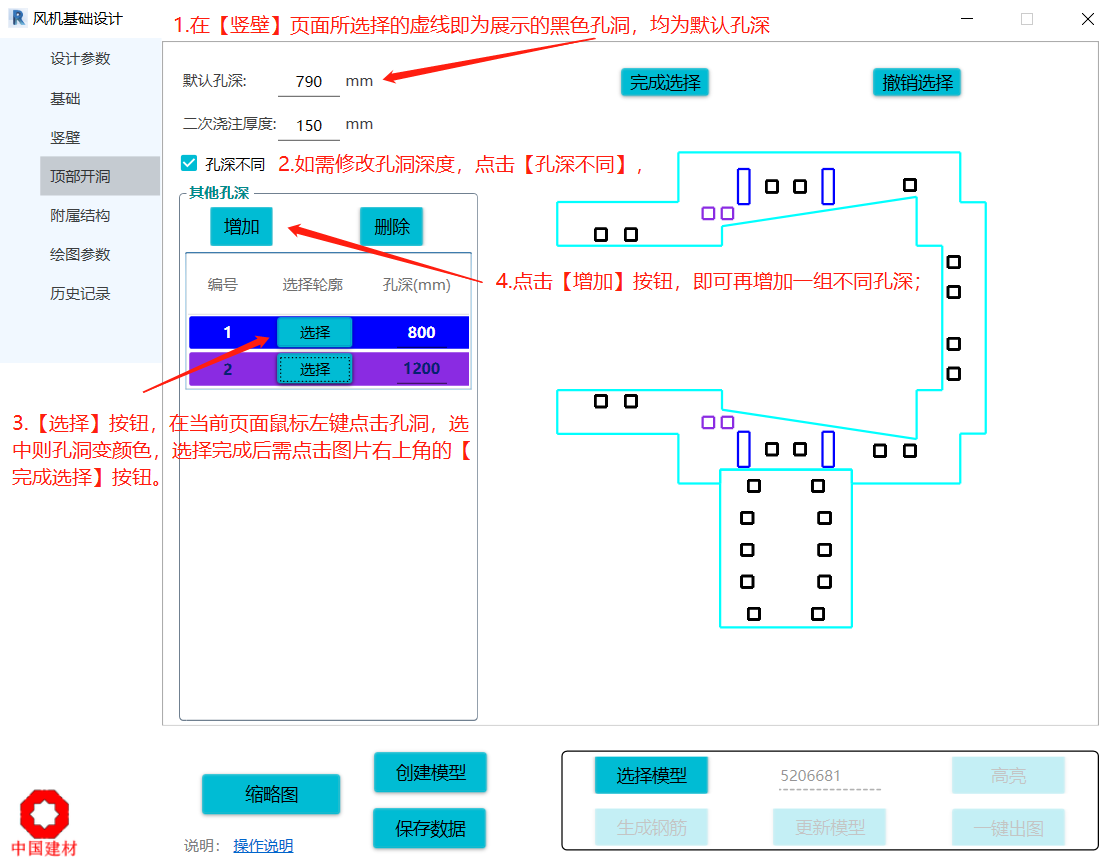

1) 在【基础】模块分别点击按钮【选择基础轮廓】及【主轴中心线】，当窗口隐藏后在revit界面分别选取基础轮廓线及两方向轴线。注意：基础轮廓线样式要以“细实线”开始，主轴中心线样式要以“中心线”开始，且基础轮廓线要闭合！；<br /><br /> 2) 点击按钮【选择电机轮廓】，在窗口展示的基础轮廓示意图中竖壁左键点选电机基础部分轮廓，选中则线段变色，选择完成后点选图片右上角的【完成选择】按钮；<br /><br /> 3) 在【竖壁】模块分别点击按钮【选择竖壁轮廓】及【主轴中心线】，当窗口隐藏后在revit界面分别选取竖壁轮廓线及两方向轴线。注意：竖壁轮廓线样式要以“细实线”开始，主轴中心线样式要以“中心线”开始，顶部孔洞轮廓线要以“虚线”开始！；<br /><br /> 4) 在自动生成的标高列表中输入每圈闭合曲线的顶标高，且注意修改电机所在区域编号；<br /><br /> 5) 在【顶部开洞】模块中，所展示的黑色孔洞均为默认孔深，如需修改孔洞深度，点击【孔深不同】，【选择】按钮，在当前页面鼠标左键点击孔洞，选中则孔洞变颜色，选择完成后需点击图片右上角的【完成选择】按钮。点击【增加】按钮，即可再增加一组不同孔深；<br /><br /> 6) 点击【创建模型】按钮
2 生成钢筋
1) 【选择模型】<br /> 2) 在【基础】模块及【竖壁】模块分别输入电机部分及风机部分钢筋信息；<br /> 3) 点击【生成钢筋】
3 历史记录：
用户可在此选项卡中，读取典型项目及个人历史记录的读取和删除，方便用户做局部修改的输入；
4 生成模型
a. 【缩略图】：可供用户预览待生成的模型；
b. 【创建模型】：用户在项目中点选位置，创建模型；
c. 【保存数据】：用户将已输入的信息保存，在“我的记录”中可以再次读取；
d. 【高亮】：可在项目中高亮用户已选的模型；
e. 当模型需要调整时，首先点击【选择模型】在项目中选择模型，然后修改软件界面中的参数，最后点击【更新模型】软件自动修改模型
三 软件主要出图功能
