前言

了解下CPU和主存之间的读取关系，Cache Line如何读取的。

Cache

我们的程序都是运行在RAM之中的，RAM就是称为主存（main memory）。

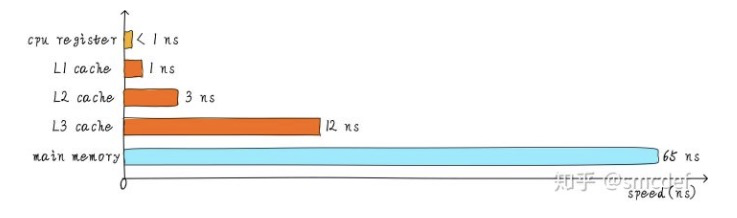

当CPU寄存器要加载数据时，就要从主存中加载，一般CPU寄存器速度是1ns，主存速度是65ns，为了减少等待，这里就添加了缓存，即cache memory。
当CPU加载主存数据时，先从cache中查找，命中直接返回；未命中情况下，再从主存加载到cache，返回给CPU。

多级Cache

一般chache会引入多个。称之为L1 cache（第一级缓存），L2 cache，L3 cache，最后是主存。
在这其中L1 cache是CPU似有的，每个CPU有一个L1 cache；
一个CPU cluster内，所有的CPU共享一个L2 cache；
所有的cluster之间共享L3 cache，L3 cache通过总线和主存相连。
当CPU加载主存数据时，先从L1 cache中查找，命中直接返回；未命中时，则从L2 cache中查找，命中的话，数据返回给L1 cahce和CPU。L2 cache未命中，查找L3 cache同理。这种cache结构保证了数据不可能同时在多个chache中。

Cache Line

Cache Line可以理解为CPU cache的最小缓存单位，目前主流的CPU Cache的Cache Line大小都是64Bytes。就是说，CPU每次读取主存数据加载到cache时，都是从主存中一次性加载一个Cache Line（即64Bytes），各个CPU之前也是通过Cache Line进行数据交换的。

注：即使读取1个byte，cache也要从主存加载8字节填充到整个cache line。

Cache存放数据

有了cache，这时候需要加载主存数据到cache中。如何加载缓存就是主要的问题。一种可行的方式就是，将cache当做Hash数组，内存地址的Hash值当做数据的index，缓存对象的值就是数组的value。当读取一个地址时，先做hash计算，从cache中查找，找不到再加载。

Fully Associative

一种存在的方案，即每个数据可以缓存在任何一个的Cache Line中，那么这个cache就是Fully Associative。但是实际不行，查找数据时，又要遍历所有的cache了。

直接映射Cache

将cache大小（通常1M）按照cache line大小（通常64bytes）分成n条line，并加上编号。然后将主存（例如4G）按照n进行划分。这样每份内存（大概256K）对应一条cache line，就便于寻找数据了。缺点是效率不高。

N-Way Set Associative

原理是把一个缓存按照N个Cache Line作为一组（set），缓存按组划为等分。这样一个64位系统的内存地址在4MB二级缓存中就划成了三个部分（见下图），低位6个bit表示在Cache Line中的偏移量，中间12bit表示Cache组号（set index），剩余的高位46bit就是内存地址的唯一id。

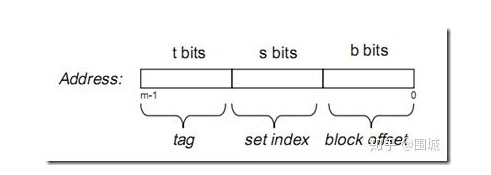

将内存分成3个区间：

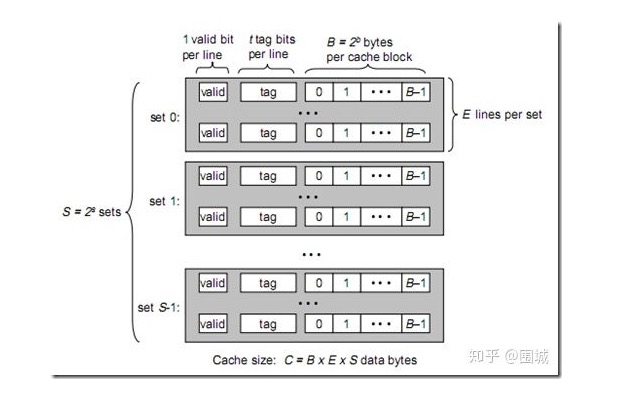

整体的Cache结构如下：

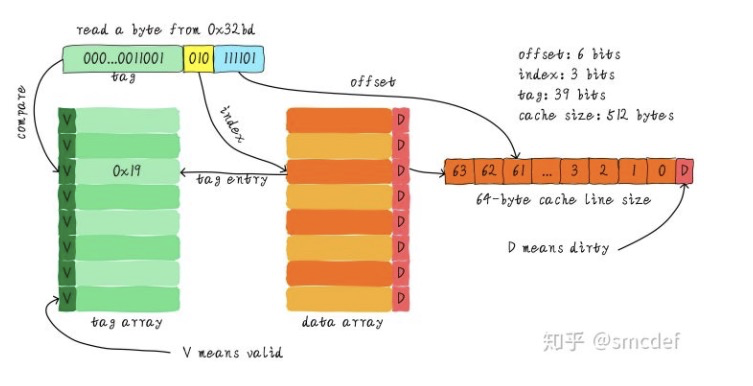

寻找方法：
valid通常一位，代表当前的cache line是否有效（该cache line不存在内存映射时，就是无效的）
set index决定了该单元应该被映射到哪个组，即给定一个内存地址可以唯一对应一个set，对于set内，只需要遍历16个元素就能确定对象是否在缓存中了。
