Reactor模式
Reactor模式详解
Reactor 反应堆设计模式

IO线程模型

**

1. 传统阻塞式IO

**
传统阻塞式IO的处理流程图如下所示：

对于每一个可能的用户请求，系统都会为其分配一个单独的线程进行处理。对于某一个线程来说，如果前面的请求没有处理结束，那么后续的请求就只能阻塞等待。当并发请求量很大时，系统需要创建大量的线程，这会消耗大量的资源。线程创建后，如果当前线程没有数据暂时可读，那么线程就会一直阻塞在read操作，造成线程资源的浪费。

如果使用Java网络编程实现，代码如下所示：

  1. public class BlockingIO{
  2.     public static void main(String[] args) throws Exception{
  3.         // 创建线程池
  4.         ExecutorService service = Executors.newCachedThreadPool();
  6.         // 创建ServerSocket
  7.         ServerSocket serverSocket = new ServerSocket(8888);
  9.         // 监听等待
  10.         while(true){
  11.             final Socket socket = serverSocket.accept();
  12.             // 如果接收到一个Socket连接
  13.             service.execute(()->{
  14.                 handler(socket);
  15.             });
  16.         }
  17.     }
  19.     public static void handler(Socket socket){
  20.         try{
  21.             byte[] bytes = new byte[1024];
  22.             // 获取Socket的输入流
  23.             InputStream inputStream = socket.getInputStream();
  24.             while(true){
  25.                 // 尝试从Socket连接中读取数据
  26.                 int readBytes = inputStream.read(bytes);
  27.                 if(readBytes != -1){
  28.                     // 输入客户端传输的信息
  29.                     System.out.println(new String(bytes, 0, read));
  30.                 } else{
  31.                     break;
  32.                 }
  33.             }
  34.         } catch (IOException e) {
  35.             e.printStackTrace();
  36.         } finally {
  37.             try {
  38.                 // 关闭Socket连接
  39.                 socket.close();
  40.             } catch (IOException e) {
  41.                 e.printStackTrace();
  42.             }
  43.         }
  44.     ｝
  45. }

2. Reactor模型

Reactor模型针对传统阻塞I/O服务模型的2个缺点，解决方案如下：

  • 基于 I/O 复用模型：多个连接共用一个阻塞对象，应用程序只需要在一个阻塞对象等待，无需阻塞等待所有连接。当某个连接有新的数据可以处理时，操作系统通知应用程序，线程从阻塞状态返回，开始进行业务处理
  • 基于线程池复用线程资源：不必再为每个连接创建线程，将连接完成后的业务处理任务分配给线程进行处理，一个线程可以处理多个连接的业务

根据Reactor的数量和处理资源池线程的数量不同，它有如下的三种实现：

  • 单Reactor单线程模型
  • 单Reactor多线程模型
  • 主从Reactor多线程模型

Reactor模式由Reactor反应线程、Handlers处理器两大部分组成：

  • Reactor：它在一个单独的线程中运行，负责监听和分发事件，将IO事件分发给具体对应的Handler进行处理
  • Handlers：IO事件具体的处理程序

优点

  • 响应快：虽然同一反应器线程本身是同步的，但是不会被单个连接的同步IO阻塞
  • 编码简单：极大程度的避免了复杂的多线程同步，避免了多线程的各个进程之间切换的开销
  • 可扩展：可方便的通过增加反应器线程的个数来充分的利用CPU资源


缺点**

  • 不易调试
  • 需要底层操作系统IO多路复用的支持
  • 同一个Handler线程中，如果出现一个长时间的数据读写，会影响这个反应器中其他通道的IO处理

2.1 单Reactor单线程模型

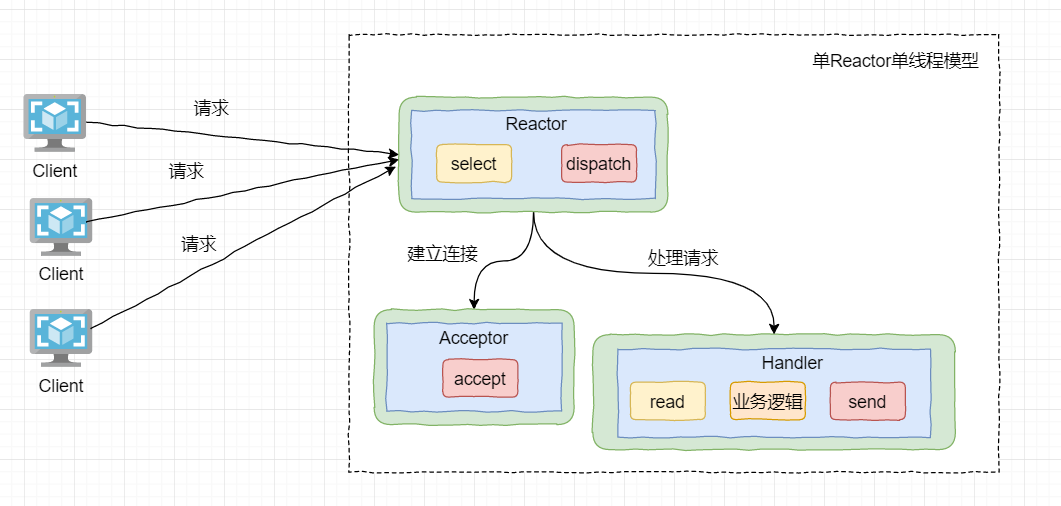

单Reactor单线程模型意味着，只有一个Reactor来接收IO请求并实现请求的分发，以及只有一个线程作为Handler来处理IO请求。整体的模型图如下所示：

其中，Reactor通过select来监听客户端发来的请求，并根据不同的请求创建不同的IO事件。然后，将创建好的事件通过dispatch进行分发。如果是连接建立事件，则由Acceptor通过accept处理连接请求，然后创建一个Handler对象处理连接建立后的后续业务。如果不是连接建立事件，则将其分发给对应的Handler进行处理。Handler会先读取数据，然后进行相应的逻辑处理，最后将处理后的结果由send通过Socket连接返回给客户端。

这种模型比较简单，不涉及多线程之间的通信和竞争问题。但是它有如下的不足：

  • 性能问题：只使用一个线程无法发挥多核的性能优势，Handler在处理某一个请求时，后续的请求都会被阻塞
  • 可靠性问题：如果线程意外终止或进入死循环，那么会导致整个系统不可用，无法接受和处理外部消息

它适用于客户端数量有限，而且请求处理迅速的场景。

Reactor模块实现：

  1. public class Reactor implements Runnable {
  3.     private final Selector selector;
  4.     private final ServerSocketChannel serverSocketChannel;
  6.     public Reactor(int port) throws IOException { //Reactor初始化
  7.         selector = Selector.open(); //打开一个Selector
  8.         serverSocketChannel = ServerSocketChannel.open(); //建立一个Server端通道
  9.         serverSocketChannel.socket().bind(new InetSocketAddress(port)); //绑定服务端口
  10.         serverSocketChannel.configureBlocking(false); //selector模式下，所有通道必须是非阻塞的
  11.         //Reactor是入口，最初给一个channel注册上去的事件都是accept
  12.         SelectionKey sk = serverSocketChannel.register(selector, SelectionKey.OP_ACCEPT);
  13.         //attach callback object, Acceptor
  14.         sk.attach(new Acceptor(serverSocketChannel, selector));
  15.     }
  17.     @Override
  18.     public void run() {
  19.         try {
  20.             while (!Thread.interrupted()) {
  21.                 selector.select(); //就绪事件到达之前，阻塞
  22.                 Set selected = selector.selectedKeys(); //拿到本次select获取的就绪事件
  23.                 Iterator it = selected.iterator();
  24.                 while (it.hasNext()) {
  25.                     //这里进行任务分发
  26.                     dispatch((SelectionKey) (it.next()));
  27.                 }
  28.                 selected.clear();
  29.             }
  30.         } catch (IOException e) {
  31.             e.printStackTrace();
  32.         }
  33.     }
  35.     void dispatch(SelectionKey k) {
  36.         Runnable r = (Runnable) (k.attachment()); //这里很关键，拿到每次selectKey里面附带的处理对象，然后调用其run，这个对象在具体的Handler里会进行创建，初始化的附带对象为Acceptor（看上面构造器）
  37.         //调用之前注册的callback对象
  38.         if (r != null) {
  39.             r.run();
  40.         }
  41.     }
  42. }

Acceptor模块实现：

  1. public class Acceptor implements Runnable {
  3.     private final Selector selector;
  5.     private final ServerSocketChannel serverSocketChannel;
  7.     Acceptor(ServerSocketChannel serverSocketChannel, Selector selector) {
  8.         this.serverSocketChannel = serverSocketChannel;
  9.         this.selector = selector;
  10.     }
  12.     @Override
  13.     public void run() {
  14.         SocketChannel socketChannel;
  15.         try {
  16.             socketChannel = serverSocketChannel.accept();
  17.             if (socketChannel != null) {
  18.                 System.out.println(String.format("收到来自 %s 的连接",
  19.                         socketChannel.getRemoteAddress()));
  20.                 new Handler(socketChannel, selector); //这里把客户端通道传给Handler，Handler负责接下来的事件处理（除了连接事件以外的事件均可）
  21.             }
  22.         } catch (IOException e) {
  23.             e.printStackTrace();
  24.         }
  25.     }
  26. }

Handler模块实现：

  1. public class Handler implements Runnable {
  3.     private final SelectionKey selectionKey;
  4.     private final SocketChannel socketChannel;
  6.     private ByteBuffer readBuffer = ByteBuffer.allocate(1024);
  7.     private ByteBuffer sendBuffer = ByteBuffer.allocate(2048);
  9.     private final static int READ = 0;
  10.     private final static int SEND = 1;
  12.     private int status = READ;
  14.     Handler(SocketChannel socketChannel, Selector selector) throws IOException {
  15.         this.socketChannel = socketChannel; //接收客户端连接
  16.         this.socketChannel.configureBlocking(false); //置为非阻塞模式（selector仅允非阻塞模式）
  17.         selectionKey = socketChannel.register(selector, 0); //将该客户端注册到selector，得到一个SelectionKey，以后的select到的就绪动作全都是由该对象进行封装
  18.         selectionKey.attach(this); //附加处理对象，当前是Handler对象，run是对象处理业务的方法
  19.         selectionKey.interestOps(SelectionKey.OP_READ); //走到这里，说明之前Acceptor里的建连已完成，那么接下来就是读取动作，因此这里首先将读事件标记为“感兴趣”事件
  20.         selector.wakeup(); //唤起select阻塞
  21.     }
  23.     @Override
  24.     public void run() {
  25.         try {
  26.             switch (status) {
  27.                 case READ:
  28.                     read();
  29.                     break;
  30.                 case SEND:
  31.                     send();
  32.                     break;
  33.                 default:
  34.             }
  35.         } catch (IOException e) { //这里的异常处理是做了汇总，常出的异常就是server端还有未读/写完的客户端消息，客户端就主动断开连接，这种情况下是不会触发返回-1的，这样下面read和write方法里的cancel和close就都无法触发，这样会导致死循环异常（read/write处理失败，事件又未被cancel，因此会不断的被select到，不断的报异常）
  36.             System.err.println("read或send时发生异常！异常信息：" + e.getMessage());
  37.             selectionKey.cancel();
  38.             try {
  39.                 socketChannel.close();
  40.             } catch (IOException e2) {
  41.                 System.err.println("关闭通道时发生异常！异常信息：" + e2.getMessage());
  42.                 e2.printStackTrace();
  43.             }
  44.         }
  45.     }
  47.     private void read() throws IOException {
  48.         if (selectionKey.isValid()) {
  49.             readBuffer.clear();
  50.             int count = socketChannel.read(readBuffer); //read方法结束，意味着本次"读就绪"变为"读完毕"，标记着一次就绪事件的结束
  51.             if (count > 0) {
  52.                 System.out.println(String.format("收到来自 %s 的消息: %s",
  53.                         socketChannel.getRemoteAddress(),
  54.                         new String(readBuffer.array())));
  55.                 status = SEND;
  56.                 selectionKey.interestOps(SelectionKey.OP_WRITE); //注册写方法
  57.             } else {
  58.                 //读模式下拿到的值是-1，说明客户端已经断开连接，那么将对应的selectKey从selector里清除，否则下次还会select到，因为断开连接意味着读就绪不会变成读完毕，也不cancel，下次select会不停收到该事件
  59.                 //所以在这种场景下，（服务器程序）你需要关闭socketChannel并且取消key，最好是退出当前函数。注意，这个时候服务端要是继续使用该socketChannel进行读操作的话，就会抛出“远程主机强迫关闭一个现有的连接”的IO异常。
  60.                 selectionKey.cancel();
  61.                 socketChannel.close();
  62.                 System.out.println("read时-------连接关闭");
  63.             }
  64.         }
  65.     }
  67.     void send() throws IOException {
  68.         if (selectionKey.isValid()) {
  69.             sendBuffer.clear();
  70.             sendBuffer.put(String.format("我收到来自%s的信息辣：%s,  200ok;",
  71.                     socketChannel.getRemoteAddress(),
  72.                     new String(readBuffer.array())).getBytes());
  73.             sendBuffer.flip();
  74.             int count = socketChannel.write(sendBuffer); //write方法结束，意味着本次写就绪变为写完毕，标记着一次事件的结束
  76.             if (count < 0) {
  77.                 //同上，write场景下，取到-1，也意味着客户端断开连接
  78.                 selectionKey.cancel();
  79.                 socketChannel.close();
  80.                 System.out.println("send时-------连接关闭");
  81.             }
  83.             //没断开连接，则再次切换到读
  84.             status = READ;
  85.             selectionKey.interestOps(SelectionKey.OP_READ);
  86.         }
  87.     }
  88. }

启动服务器：

  1. new Thread(new Reactor(2333)).start();

2.2 单Reactor多线程模型

相比较于前面的单线程模型，这里不同之处在于：Handler只负责相应事件，不做具体的业务处理。Handler通过read读取完数据后，将其分发给后面的worker线程池中的某个线程进行真正的处理。worker线程池会分配独立线程完整业务逻辑，并将结果返回给Handler。Handler收到响应后，通过send将其返回给客户端。

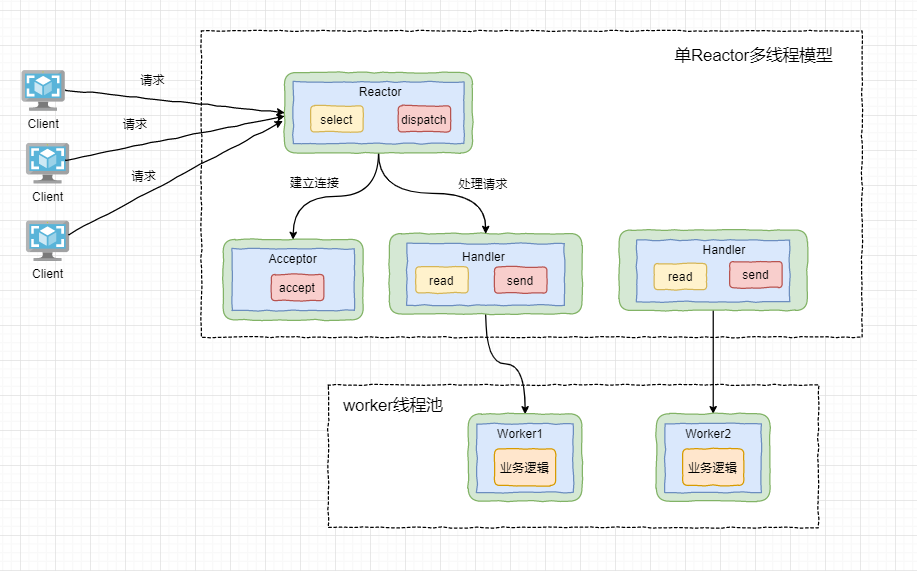

模型如下所示：

它可以充分的利用CPU多核的优势，但由于多线程造成的数据共享和并发访问，Reactor需要处理所有的事件监听和响应。如果只是在单线程下运行，那么Reactor会成为高并发场景下的性能瓶颈。

2.3 主从Reactor多线程模型

Reactor主线程MainReactor对象只负责通过select对连接请求的监听，将其交给Acceptor进行处理。当 Acceptor 处理连接事件后，MainReactor 通过accept获取新的连接，并将连接注册到SubReactor。subReactor将连接加入到连接队列中进行监听，并创建Handler进行事件处理。这里事件真正的处理者仍然是worker线程池中的线程，worker线程处理结束后，将结果响应给Handler，Handler通过send将结果返回给客户端。

模型如下所示：

这里Reactor采用的主从结构交互简单、职责明确。mainReactor只负责连接建立事件，subReactor负责后续业务的处理。但是模型的复杂度较高，编程困难。
