首先，通过一个Netty服务器的案例代码看一下其中涉及的核心组件，以及它们所对应的功能，如下所示

public class NettyDiscardServer {
    // 服务器线程指定端口号
    private final int serverPort;
    // 启动器类，负责服务器或客户端组件的组装，及Netty的初始化
    ServerBootstrap b = new ServerBootstrap();
    public NettyDiscardServer(int port) {
        this.serverPort = port;
    }
    public void runServer() {
        //创建reactor线程组，包含BossGroup和workerGroup
        // 处理连接请求
        EventLoopGroup bossLoopGroup = new NioEventLoopGroup(1);
        // 处理读写请求
        EventLoopGroup workerLoopGroup = new NioEventLoopGroup();
        try {
            // 1 设置reactor 线程组
            b.group(bossLoopGroup, workerLoopGroup);
            // 2 设置nio类型的channel为NioServerSocketChannel
            b.channel(NioServerSocketChannel.class);
            // 3 设置监听端口
            b.localAddress(serverPort);
            // 4 设置通道的参数
            b.option(ChannelOption.SO_KEEPALIVE, true);  // 长连接
            b.option(ChannelOption.ALLOCATOR, PooledByteBufAllocator.DEFAULT);  // ByteBuf采用池化方式
            b.childOption(ChannelOption.ALLOCATOR, PooledByteBufAllocator.DEFAULT);
            // 5 装配子通道（处理读写请求）流水线
            // 创建ChannelInitializer对象，并重写initChannel方法
            b.childHandler(new ChannelInitializer<SocketChannel>() {
                // 有连接到达时会创建一个channel
                protected void initChannel(SocketChannel ch) throws Exception {
                    // pipeline管理子通道channel中的Handler
                    // 向子channel流水线添加一个handler处理器
                    // ChannelPipeline采用双向链表组织
                    ch.pipeline().addLast(new NettyDiscardHandler());  // 这里添加的Handler需要自行编码实现
                }
            });
            // 6 开始绑定server
            // 通过调用sync同步方法阻塞直到绑定成功
            ChannelFuture channelFuture = b.bind().sync();
            Logger.info(" 服务器启动成功，监听端口: " +
                    channelFuture.channel().localAddress());
            // 7 等待通道关闭的异步任务结束
            // 服务监听通道会一直等待通道关闭的异步任务结束
            ChannelFuture closeFuture = channelFuture.channel().closeFuture();
            closeFuture.sync();
        } catch (Exception e) {
            e.printStackTrace();
        } finally {
            // 8 关闭EventLoopGroup，
            // 释放掉所有资源包括创建的线程
            workerLoopGroup.shutdownGracefully();
            bossLoopGroup.shutdownGracefully();
        }
    }
}

自定义的入站ChannelHandler需要继承ChannelInboundHandlerAdapter，并重写ChannelRead方法实现，如下所示：

public class NettyDiscardHandler extends ChannelInboundHandlerAdapter {
    @Override
    public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
        ByteBuf in = (ByteBuf) msg;
        try {
            Logger.info("收到消息,丢弃如下:");
            while (in.isReadable()) {
                System.out.print((char) in.readByte());
            }
            System.out.println();
        } finally {
            ReferenceCountUtil.release(msg);
        }
    }
}

1. Netty Reactor

**
Netty中的Reactor模型的运行流程如下所示：

每个Socket连接对应的IO时间来自于Channel，如果想要查询Channel对应的IO时间，就必须将其注册到Selector上。Selector起到IO多路复用的功能，监听注册到上面的Channel。Reactor负责一个线程来不断的轮询Selector上的IO事件，当查询到有IO时间发生时，它负责将其分发给具体的Handler进行处理，真正的IO操作和业务处理由Handler负责完成。

Netty中常用的对应于NioSocketChannel的Reactor实现为NioEventLoop，它绑定了Thread类成员和Java NIO Selector两个成员属性。每一个NioEventLoop拥有一个线程，负责一个Selector的IO事件轮询。

2. Channel

Netty对于Java NIO中的Channel进行了进一步的封装，对于每一种通信连接协议都实现了自己的Channel。而每一种协议的Channel又有NIO（异步IO）和OIO（阻塞IO）两种形式：

NioSocketChannel	异步非阻塞TCP Socket 通道
OioSocketChannel	同步阻塞式TCP Socket 通道
NioServerSocketChannel	异步非阻塞式TCP Socket服务器端监听通道
OioServerSocketChannel	同步阻塞式TCP Socket服务器端监听通道
NioDatagramChannel	异步非阻塞式UDP传输通道
OioDatagramChannel	同步阻塞式UDP传输通道
NioSctpServerChannel	异步非阻塞式Sctp传输通道
OioSctpServerChannel	同步阻塞式Sctp传输通道

NioSocketChannel的IO操作最终还是会落到Java NIO的SelectableChannel上。

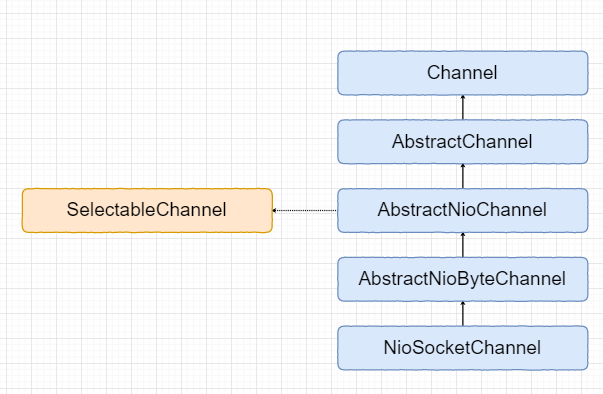

NioSocketChannel的类继承关系图如下所示：

其中，顶层的父类AbstractChannel构造函数如下所示：

/**
* Creates a new instance.
*
* @param parent
*        the parent of this channel. {@code null} if there's no parent.
*/
protected AbstractChannel(Channel parent) {
    this.parent = parent;  // 父通道
    id = newId();
    unsafe = newUnsafe();  // 底层的IO通道完成实际IO操作
    pipeline = newChannelPipeline();   // 每个通道对应的流水线
}

常用的方法有：

connect：连接远程服务器，调用后立即返回ChannelFuture

@Override
public ChannelFuture connect(SocketAddress remoteAddress) {
  return pipeline.connect(remoteAddress);
}

bind：绑定监听地址，监听客户端连接

@Override
public ChannelFuture bind(SocketAddress localAddress) {
  return pipeline.bind(localAddress);
}

close：关闭通道连接，返回连接关闭的ChannelFuture异步任务
read：读取通道数据，启动入站处理。从内部的Java NIO Channel通道读取数据，启动内部的Pipeline流水线，开启数据读取的入站处理
write：启动出站流水处理，将处理后的最终数据写到底层Java NIO通道
flush：将缓冲区中的数据立即写出到对端

3. Handler

NioEventLoop中的Selector会轮询监听注册在上面的通道，是否有connect、accept、read和write中某一种IO事件的发生。当监听到相应的IO事件后，需要将其分发给自己的Handler进行处理。Netty中整个IO处理操作的流程为：从通道读数据包、数据包解码、业务处理、目标数据编码、结果写入通道、发送给对端。

从上图可以看出，入站操作是自底向上的，由Netty内部到入站处理器，而出站操作则是相反的。入站处理器负责解码和业务处理操作，出站处理器负责数据编码和通道的写入操作，数据的读取和发送是由Netty底层实现的。

Netty中的Handler由Channelhandler接口定义，具体的实现形式有：

入站处理器：ChannelInboundHandler，默认实现是ChannelInboundHandlerAdapter
出站处理器：ChannelOutboundHandler，默认实现是ChannelOutboundHandlerAdapter

例如，ChannelInboundHandler接口的定义如下：

public interface ChannelInboundHandler extends ChannelHandler {
    void channelRegistered(ChannelHandlerContext ctx) throws Exception;
    void channelUnregistered(ChannelHandlerContext ctx) throws Exception;
    void channelActive(ChannelHandlerContext ctx) throws Exception;
    void channelInactive(ChannelHandlerContext ctx) throws Exception;
    void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception;
    void channelReadComplete(ChannelHandlerContext ctx) throws Exception;
    void userEventTriggered(ChannelHandlerContext ctx, Object evt) throws Exception;
    void channelWritabilityChanged(ChannelHandlerContext ctx) throws Exception;
    @Override
    @SuppressWarnings("deprecation")
    void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception;
}

Netty中ChannelHandler的生命周期

接口中定义了一系列有关操作的方法，接口常用的实现类就是ChannelInboundHandlerAdapter。详细的方法介绍可以查阅Class ChannelInboundHandlerAdapter。

相应的出站处理器接口中定义定义如下：

public interface ChannelOutboundHandler extends ChannelHandler {
    // 绑定监听地址
    void bind(ChannelHandlerContext ctx, SocketAddress localAddress, ChannelPromise promise) throws Exception;
    // 连接服务端
    void connect(
            ChannelHandlerContext ctx, SocketAddress remoteAddress,
            SocketAddress localAddress, ChannelPromise promise) throws Exception;
    // 断连
    void disconnect(ChannelHandlerContext ctx, ChannelPromise promise) throws Exception;
    // 主动关闭通道
    void close(ChannelHandlerContext ctx, ChannelPromise promise) throws Exception;
    void deregister(ChannelHandlerContext ctx, ChannelPromise promise) throws Exception;
    // 从底层读数据
    void read(ChannelHandlerContext ctx) throws Exception;
    // 写数据到底层
    void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) throws Exception;
    // 将底层缓存区的数据腾空，立即写出到对端
    void flush(ChannelHandlerContext ctx) throws Exception;
}

通过继承ChannelInboundHandlerAdapter和ChannelInboundHandlerAdapter并重写其中相关的方法，我们就可以实现ChannelHandler的自定义。但是，ChannelHandler定义完毕之后，还需要将其和Channel对应的Pipeline进行关联，而关联操作需要ChannelInitializer完成。ChannelInitializer中定义了一个抽象方法initChannel来负责ChannelHandler的装配。

@Sharable
public abstract class ChannelInitializer<C extends Channel> extends ChannelInboundHandlerAdapter {
    private static final InternalLogger logger = InternalLoggerFactory.getInstance(ChannelInitializer.class);
    private final Set<ChannelHandlerContext> initMap = Collections.newSetFromMap(
            new ConcurrentHashMap<ChannelHandlerContext, Boolean>());
    protected abstract void initChannel(C ch) throws Exception;
    // ...
}

当需要装配ChannelHandler时，只需要通道调用initChannel方法，将ChannelHandler转配到对应的Pipeline上即可。例如：

b.childHandler(new ChannelInitializer<SocketChannel>() {
    protected void initChannel(SocketChannel ch) throws Exception {
        ch.pipeline().addLast(new NettyDiscardHandler());  // 这里添加的Handler需要自行编码实现
    }
});

4. ChannelPipeline

上面介绍了Channel、ChannelHandler和Reactor这些Netty中的核心要素，而将这些要素关联起来就需要另外一个部分：ChannelPipeline。每一个通道对应的IO事件会有很多的ChannelHandler进行处理，Netty将这些相关的ChannelHandler组织成双向链表的形式，对应的结构就是ChannelPipeline。

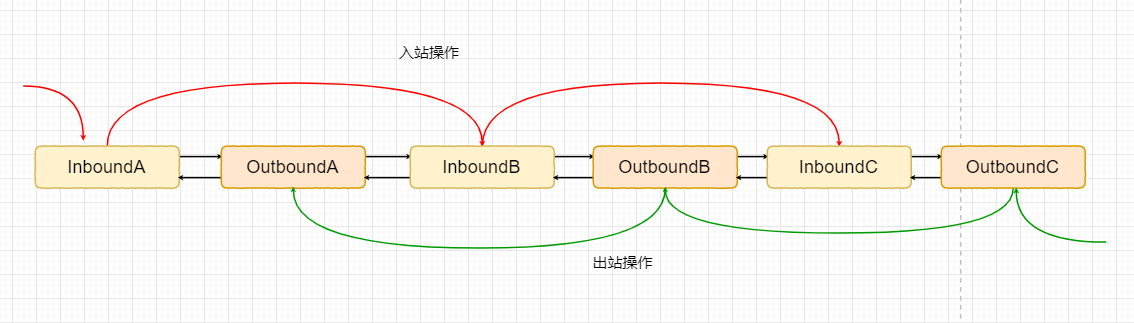

ChannelPipeline会管理通道相关的所有ChannelHandler，包括入站处理器和出站处理器，它们组成的结构如下所示：

入站操作的方向和出站操作的方向是相反的，而且，入站操作只会且只能从Inbound入站处理器类型的Handler流过，出站操作只会且只能从Outbound出站处理器类型的Handler流过。

ChannelPipeline的双向链表的节点类型定义为ChannelHandlerContext，它代表了具体的ChannelHandler和所在的ChannelPipeline之间的关联。它们俩和Channel三者之间的关系可以描述为：Channel拥有一条ChannelPipeline，每一个ChannelPipeline节点为一个ChannelHandlerContext对象，每一个ChannelHandlerContext对象中包含一个ChannelHandler。
**
ChannelHandlerContext的定义如下：

public interface ChannelHandlerContext extends AttributeMap, ChannelInboundInvoker, ChannelOutboundInvoker {
    Channel channel();
    EventExecutor executor();
    String name();
    ChannelHandler handler();
    boolean isRemoved();
    @Override
    ChannelHandlerContext fireChannelRegistered();
    @Override
    ChannelHandlerContext fireChannelUnregistered();
    @Override
    ChannelHandlerContext fireChannelActive();
    @Override
    ChannelHandlerContext fireChannelInactive();
    @Override
    ChannelHandlerContext fireExceptionCaught(Throwable cause);
    @Override
    ChannelHandlerContext fireUserEventTriggered(Object evt);
    @Override
    ChannelHandlerContext fireChannelRead(Object msg);
    @Override
    ChannelHandlerContext fireChannelReadComplete();
    @Override
    ChannelHandlerContext fireChannelWritabilityChanged();
    @Override
    ChannelHandlerContext read();
    @Override
    ChannelHandlerContext flush();
    ChannelPipeline pipeline();
    ByteBufAllocator alloc();
    @Deprecated
    @Override
    <T> Attribute<T> attr(AttributeKey<T> key);
    @Deprecated
    @Override
    <T> boolean hasAttr(AttributeKey<T> key);
}

接口中定义的方法分为两类：

获取上下文所关联的Netty组件实例
入站和出站处理方法

如果通过Channel或是ChannelPipeline实例调用入站和出站的处理方法，它们会在整条Pipeline中传播；如果通过ChannelHandlerContext调用入站和出站处理方法，它们只会从当前的节点开始执行并传播到相同类型的下一个节点。

ChannelPipeline对于入站操作来说，如果想要在执行的某个点截断，那么通常有两种方式：

不调用super.channelXxx
不调用ctx.fireChannelXxx

其中xxx表示相应的操作，如read、write等。例如：

/**
 * @Author dyliang
 * @Date 2020/11/10 10:46
 * @Version 1.0
 */
public class InPipeline {
    static class SimpleInHandlerA extends ChannelInboundHandlerAdapter {
        @Override
        public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
            System.out.println("入站处理器 A: 被回调 ");
            super.channelRead(ctx, msg);
        }
    }
    static class SimpleInHandlerB extends ChannelInboundHandlerAdapter {
        @Override
        public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
            System.out.println("入站处理器 B: 被回调 ");
            super.channelRead(ctx, msg);
        }
    }
    static class SimpleInHandlerC extends ChannelInboundHandlerAdapter {
        @Override
        public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
            System.out.println("入站处理器 C: 被回调 ");
            super.channelRead(ctx, msg);
        }
    }
    //测试流水线的截断
    @Test
    public void testPipelineCutting() {
        ChannelInitializer i = new ChannelInitializer<EmbeddedChannel>() {
            protected void initChannel(EmbeddedChannel ch) {
                ch.pipeline().addLast(new SimpleInHandlerA());
                ch.pipeline().addLast(new SimpleInHandlerB2());
                ch.pipeline().addLast(new SimpleInHandlerC());
            }
        };
        EmbeddedChannel channel = new EmbeddedChannel(i);
        ByteBuf buf = Unpooled.buffer();
        buf.writeInt(1);
        //向通道写一个入站报文
        channel.writeInbound(buf);
        try {
            Thread.sleep(Integer.MAX_VALUE);
        } catch (InterruptedException e) {
            e.printStackTrace();
        }
    }
}

正常执行测试方法，控制台输出：

入站处理器 A: 被回调
入站处理器 B: 被回调
入站处理器 C: 被回调

如果将上面的SimpleInHandlerB的super.channelRead(ctx, msg)注释掉。执行单元测试，控制台输出：

入站处理器 A: 被回调
入站处理器 B: 被回调

第二种方式为：

static class SimpleInHandlerB extends ChannelInboundHandlerAdapter {
    @Override
    public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
        System.out.println("入站处理器 B: 被回调 ");
        ctx.fireChannelRead(msg);
    }
}

除了可以在截断Pipeline的操作外，Netty还支持对于ChannelHandler的热插拔，即可以动态的增加和删除ChannelPipeline上的ChannelHandler。

5. Bootstrap启动类

Boostrap启动类提供一种简便的方式将上述的核心组件都组装起来，完成Netty程序的初始化。客户端使用Boostrap，服务端使用ServerBoostrap。例如：

ServerBootstrap b = new ServerBootstrap();
b.group(bossLoopGroup, workerLoopGroup);
b.channel(NioServerSocketChannel.class);
b.localAddress(serverPort);
b.option(ChannelOption.SO_KEEPALIVE, true);
b.option(ChannelOption.ALLOCATOR, PooledByteBufAllocator.DEFAULT);
b.childOption(ChannelOption.ALLOCATOR, PooledByteBufAllocator.DEFAULT);
b.childHandler(new ChannelInitializer<SocketChannel>() {
    protected void initChannel(SocketChannel ch) throws Exception {
        ch.pipeline().addLast(new NettyDiscardHandler());
    }
});
ChannelFuture channelFuture = b.bind().sync();
ChannelFuture closeFuture = channelFuture.channel().closeFuture();
closeFuture.sync();
workerLoopGroup.shutdownGracefully();
bossLoopGroup.shutdownGracefully();

Netty中将处理连接的监听和建立的NioServerSocketChannel和对应IO事件的NioSocketChannel称为父通道和子通道。

那么Boostrap类是如何启动的呢？即如何使用Boostrap来实现组件的组装和服务器及客户端的启动呢？以上面的代码为例进行说明。

首先，要想使用Boostrap必须先实例化一个Boostrap对象：

ServerBootstrap b = new ServerBootstrap();

创建Reactor线程组，推荐使用BoosLoopGroup和WorkerLoopGroup配套的形式，调用group方法给Boostrap配置线程组：

EventLoopGroup bossLoopGroup = new NioEventLoopGroup(1);
EventLoopGroup workerLoopGroup = new NioEventLoopGroup();
b.group(bossLoopGroup, workerLoopGroup);

设置通道类型、监听端口：

b.channel(NioServerSocketChannel.class);
b.localAddress(serverPort);

配置传输通道的配置选项，例如开启TCP底层的心跳机制：

b.option(ChannelOption.SO_KEEPALIVE, true);

ChannelOption中定义了许多的配置项，例如：

public static final ChannelOption<Boolean> AUTO_CLOSE = valueOf("AUTO_CLOSE");
public static final ChannelOption<Boolean> SO_BROADCAST = valueOf("SO_BROADCAST");
public static final ChannelOption<Boolean> SO_KEEPALIVE = valueOf("SO_KEEPALIVE");
public static final ChannelOption<Integer> SO_SNDBUF = valueOf("SO_SNDBUF");
public static final ChannelOption<Integer> SO_RCVBUF = valueOf("SO_RCVBUF");
public static final ChannelOption<Boolean> SO_REUSEADDR = valueOf("SO_REUSEADDR");
public static final ChannelOption<Integer> SO_LINGER = valueOf("SO_LINGER");
public static final ChannelOption<Integer> SO_BACKLOG = valueOf("SO_BACKLOG");
public static final ChannelOption<Integer> SO_TIMEOUT = valueOf("SO_TIMEOUT");

更多可见ChannelOption源码。

组装好了Channel和Reactor后，还需要组装Pipeline。由于父通道（NioServerSocketChannel）业务固定，通常无需单独配置，这里只需要组装子通道的Pipeline即可。

b.childHandler(new ChannelInitializer<SocketChannel>() {
    protected void initChannel(SocketChannel ch) throws Exception {
        ch.pipeline().addLast(new NettyDiscardHandler());
    }
});

接着需要绑定服务器新连接的监听端口，由于Netty中任何操作都是异步的，这里返回的是异步回调的ChannelFuture。不过没有对ChannelFuture做其他处理，而是阻塞直到绑定成功。

ChannelFuture channelFuture = b.bind().sync();

绑定成功后，自我阻塞直到通道关闭。

ChannelFuture closeFuture = channelFuture.channel().closeFuture();
closeFuture.sync();

最后关闭EnentLoopGroup，释放资源。

workerLoopGroup.shutdownGracefully();
bossLoopGroup.shutdownGracefully();
