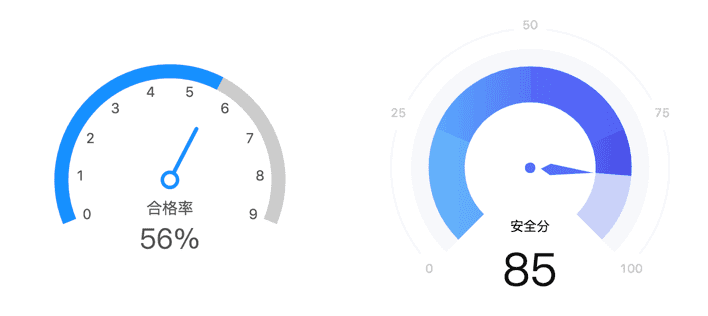

我们打开 G2 看到的仪表盘如下图左边的样子，但是这个仪表盘看起来有点生硬。下图中右边的仪表盘是不是样子更炫酷了一些呢？那么如何绘制一个这样的仪表盘呢？接下来我们就来剖析一下这样的一个仪表盘是怎样做出来的，并在文章最后附上全部代码供大家参考。

G2 定制仪表盘实践 - 图1

指针的绘制

分析 G2 仪表盘核心代码 源代码请看这里：

  1. var Shape = G2.Shape;
  2. // 自定义Shape 部分
  3. Shape.registerShape('point', 'pointer', {
  4.   drawShape: function drawShape(cfg, group) {
  5.     var center = this.parsePoint({ // 获取极坐标系下画布中心点
  6.       x: 0,
  7.       y: 0
  8.     });
  9.     // 绘制指针
  10.     group.addShape('line', {
  11.       attrs: {
  12.         x1: center.x,
  13.         y1: center.y,
  14.         x2: cfg.x,
  15.         y2: cfg.y,
  16.         stroke: cfg.color,
  17.         lineWidth: 5,
  18.         lineCap: 'round'
  19.       }
  20.     });
  21.     return group.addShape('circle', {
  22.       attrs: {
  23.         x: center.x,
  24.         y: center.y,
  25.         r: 9.75,
  26.         stroke: cfg.color,
  27.         lineWidth: 4.5,
  28.         fill: '#fff'
  29.       }
  30.     });
  31.   }
  32. });

该部分自定义了仪表盘的指针形状，由一条线和一个圆圈组合而成。

在 drawShape 函数中第一个参数 cfg 中携带了数据当前点坐标和颜色等信息，从而指针的指向会随数据指标而变化。

那么重写该部分，就可以将 G2 原生的指针变成我们想要的样子了。但是不变的是指针的指向需要随数据指标而变化。如此一来，绘制一个箭头型指针就变成了一个数学问题：已知圆心(xc, yc)，圆上任意一点 (x, y)，绘制一个箭头型指针从 (xc, yc) 指向 (x,y) 。

解题步骤

以仪表盘的原心坐标为原心建立坐标系如图，求出关键点 (x0, y0) 、 (x1, y1)、 (x2, y2)、 (x3, y3)的位置。

G2 定制仪表盘实践 - 图2

（1）首先(x0, y0)、(x2, y2) 两个点都在由 (xc, yc)、(x, y) 两点组成的线段上，所以 :

(x0-xc, y0-yc) = λ1(x-xc, y-yc) => (x0, y0) = (λ1*(x-xc) + xc, λ1*(y-yc) + yc)

(x2-xc, y2-yc) = λ2(x-xc, y-yc) => (x2, y2) = (λ2*(x-xc) + xc, λ2*(y-yc) + yc)

  1. 其中 λ1,λ2 都是可调节的参数在0到1范围内，它们决定了箭头的起始和终止位置。

（2）然后计算 (x1, y1)。

  1. 从 `(x1, y1)` 向 `(xc, yc)` 到 `(x,y)` 组成的线段做一条垂直线段，设该线段的长度是 `d`（如图红色部分），垂直点为 `(xd, yd)`。
  3. 与步骤一同理，`(xd, yd)` 是由 `(xc, yc)`、`(x, y)` 两点组成的线段上的点，所以：
  5.     `(xd-xc, yd-yc) = λd(x-xc, y-yc) => (xd, yd) = (λd*(x-xc) + xc, λd*(y-yc) + yc)`
  7. 线段 `d` 的倾斜角度与向量 `(x ,y)` 存在某种关系，冥冥中我们能感觉到，通过 `(xd, yd)` 和 `d`我们能计算出 `(x1, y1)` 的位置，那么如何计算呢？
  9. 我们以 `(xd, yd)` 为原心，再次建立坐标系，如下图：

G2 定制仪表盘实践 - 图3

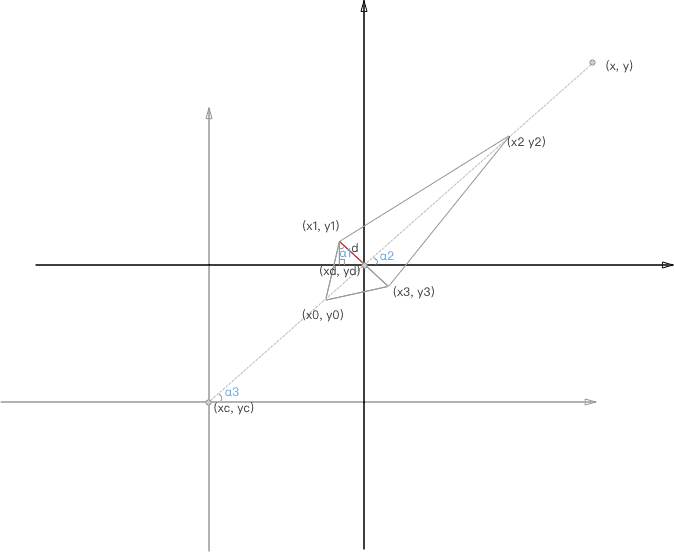

  1.     放大该新的坐标系，并建立辅助线：从 `(x1, y1)` 向横坐标轴做一条垂直线段如下图：

G2 定制仪表盘实践 - 图4

  1. 图中出现了三个相等的角，如图蓝色的部分，所以采用三角函数可得：

计算x1
  1.                 sin α1 = sin α3   =>  (xd - x1) / d = (y-yc) / √( (x-xc)² + (y-yc)²)
  3. 把 `xd = λd * (x-xc) + xc`、 `√( (x-xc)² + (y-yc)²) = r` 带入上式得到：

(λd * (x-xc) + xc - x1) / d = (y-yc) / r

  1.                      =>   x1 = λd * (x-xc) + xc  -  (d/r) *( y - yc)
  3. 那么 `x1` 就通过 `(x, y)`、`(xc, yc)` 表达出来了。

计算 y1：
  1.                 cos α1 = cos α3  =>  (y1 - yd) / d = (x-xc) / √( (x-xc)² + (y-yc)²)
  3. 把 `yd = λd * (y-yc) + yc`、 `√( (x-xc)² + (y-yc)²) = r` 带入上式得到：
  5.                         (y1-(λd * (y-yc) + yc )) / d =  (x-xc) / r
  7.                      =>   y1 = λd * (y-yc) + yc  +  (d/r) *( x - xc)

（3）计算 (x3, y3)

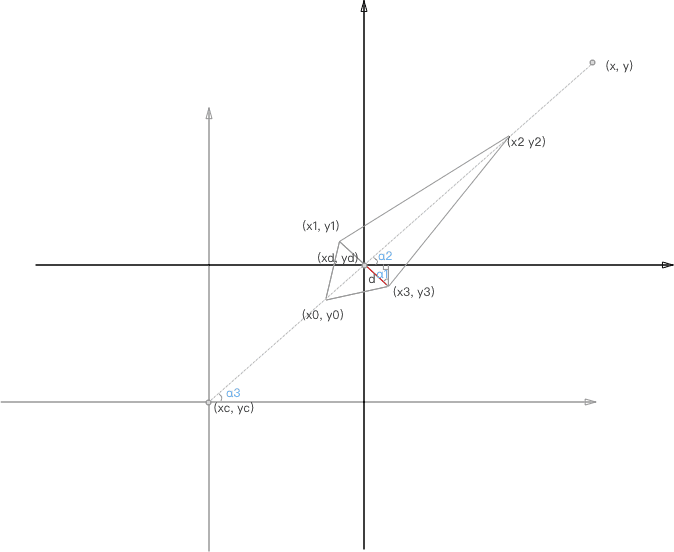

  1. 与（2）中同理，从 `(x3, y3)` 向 `(xc, yc)` 到 `(x,y)` 组成的线段做一条垂直线段，设该线段的长度是 `d`（如图红色部分），垂直点为 `(xd, yd)`。如下图：

G2 定制仪表盘实践 - 图5

由于箭头型指针是一个对称图形，由数学知识可知 改(xd, yd) 点即为（2）中的 (xd, yd) 点：

  1.     `(xd-xc, yd-yc) = λd(x-xc, y-yc) => (xd, yd) = (λd*(x-xc) + xc, λd*(y-yc) + yc)`

此时，三个相等的角α1、α2、α3的位置变为上图蓝色所示，

计算x3：
  1.     sin α1 = sin α3   =>  (x3 - xd) / d = (y-yc) / √( (x-xc)² + (y-yc)²)

把 xd = λd * (x-xc) + xc、 √( (x-xc)² + (y-yc)²) = r 带入上式得到：

  1.                         (x3 - (λd * (x-xc) + xc)) / d = (y - yc) / r
  3.                     =>      x3 = λd * (x-xc) + xc +  d/r * (y - yc)

计算y3：
  1.                 cos α1 = cos α3   =>   (yd - y3) / d = (x-xc) / √( (x-xc)² + (y-yc)²)

把 yd = λd * (y-yc) + yc、 √( (x-xc)² + (y-yc)²) = r 带入上式得到：

  1.                         (λd * (y-yc) + yc - y3) / d = (x-xc) / r
  3.                     =>      y3 = λd * (y-yc) + yc - d/r * (x-xc)

至此，(x0, y0)、(x1, y1)、(x2, y2)、(x3, y3) 四个关键点的位置已经全部计算出来：

  1. x0 = λ1 * (x-xc) + xc;
  2. y0 = λ1 * (y-yc) + yc;
  3. x1 = λd * (x-xc) + xc - (d/r) * (y - yc);
  4. y1 = λd * (y-yc) + yc + (d/r) * (x - xc);
  5. x2 = λ2 * (x-xc) + xc;
  6. y2 = λ2 * (y-yc) + yc;
  7. x3 = λd * (x-xc) + xc + d/r * (y - yc);
  8. y3 = λd * (y-yc) + yc - d/r * (x - xc);

上列算式中：λ1、λ2 分别是决定指针的起点、终点位置，应介于0、1之间，分别取 0.44、0.55；

  1.           λd 是 `(xd, yd)` 的位置，决定箭头的折角位置，该值应介于λ1、λ2之间，靠近 λ1， 取0.46；
  3.          (d/r) 决定指针的胖瘦，取 0.012；
  5.          x、y在接下来的代码中应为 cfg.x、cfg.y；
  7.          圆心`(xc, yc)` 中的 xc 、yc 在接下来的代码中分别为 center.x、 center.y。

应用到代码中去：

  1. Shape.registerShape('point', 'pointer', {
  2.   drawShape: function drawShape(cfg, group) {
  3.     const center = this.parsePoint({
  4.       // 获取极坐标系下画布中心点
  5.       x: 0,
  6.       y: 0,
  7.     });
  8.     // 绘制指针
  9.     const x0 = (cfg.x - center.x) * 0.44 + center.x;
  10.     const y0 = (cfg.y - center.y) * 0.44 + center.y;
  11.     const x1 = (cfg.x - center.x) * 0.46 + center.x - (cfg.y - center.y) * 0.012;
  12.     const y1 = (cfg.y - center.y) * 0.46 + center.y + (cfg.x - center.x) * 0.012;
  13.     const x2 = (cfg.x - center.x) * 0.55 + center.x;
  14.     const y2 = (cfg.y - center.y) * 0.55 + center.y;
  15.     const x3 = (cfg.x - center.x) * 0.46 + center.x + (cfg.y - center.y) * 0.012;
  16.     const y3 = (cfg.y - center.y) * 0.46 + center.y - (cfg.x - center.x) * 0.012;
  18.     group.addShape('path', {
  19.       attrs: {
  20.         path: `M ${x0} ${y0} L ${x1} ${y1} L ${x2} ${y2} L ${x3} ${y3} Z`,
  21.         lineWidth: 10,
  22.         lineJoin: 'dot',
  23.         stroke: '#5571F7',
  24.       },
  25.     });
  27.     return group.addShape('circle', {
  28.       attrs: {
  29.         x: center.x,
  30.         y: center.y,
  31.         r: 3,
  32.         stroke: '#5571F7',
  33.         lineWidth: 4.5,
  34.         fill: '#5571F7',
  35.       },
  36.     });
  37.   },
  38. });

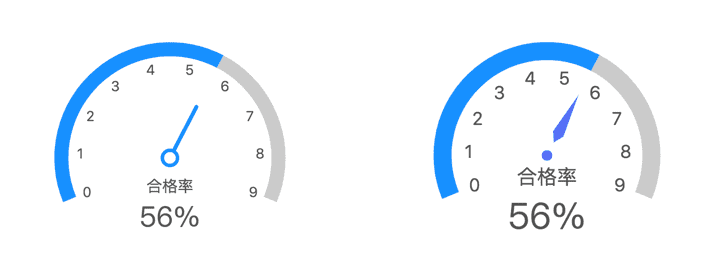

测试办法将上述代码，替换掉 G2 测试代码中的相应部分，运行查看效果。改造前后的样子如下：

G2 定制仪表盘实践 - 图6

形状的改变

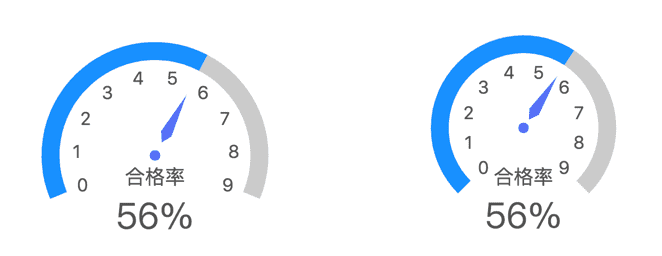

观察文章开篇两个图表起始弧度与截止弧度也有差异：

  1. chart.coord('polar', {
  2.   startAngle: -9 / 8 * Math.PI,
  3.   endAngle: 1 / 8 * Math.PI,
  4.   radius: 0.75
  5. });

修改为：

  1. chart.coord('polar', {
  2.   startAngle: -10 / 8 * Math.PI,
  3.   endAngle: 2 / 8 * Math.PI,
  4.   radius: 0.75
  5. });

G2 定制仪表盘实践 - 图7

数据改变

从 0 到 9 改变到 0 到 100

  1. chart.scale('value', {
  2.   min: 0,
  3.   max: 9,
  4.   tickInterval: 1,
  5.   nice: false
  6. });

修改为:

  1. chart.scale('value', {
  2.   min: 0,
  3.   max: 100,
  4.   tickInterval: 1,
  5.   nice: false
  6. });

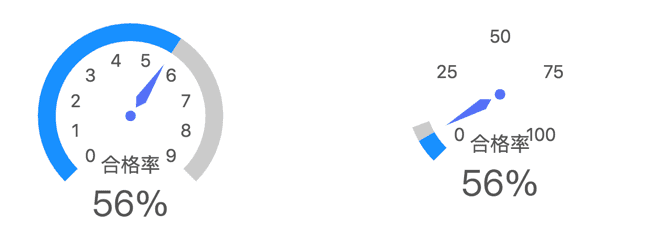

但是你会发现一个问题，仪表盘从下图中左边的样子变为右边的样子，背景颜色少了一大半，究其原因是什么呢？我们接下来看圆弧的绘制。

G2 定制仪表盘实践 - 图8

圆弧的绘制

分析 G2 中圆弧的绘制部分，分为两步：仪表盘灰色背景的绘制，指标数据的绘制。

  1. // 绘制仪表盘背景
  2. chart.guide().arc({
  3.   zIndex: 0,
  4.   top: false,
  5.   start: [0, 0.945],
  6.   end: [9, 0.945],
  7.   style: { // 底灰色
  8.     stroke: '#CBCBCB',
  9.     lineWidth: 18
  10.   }
  11. });
  12. // 绘制指标
  13. chart.guide().arc({
  14.   zIndex: 1,
  15.   start: [0, 0.945],
  16.   end: [data[0].value, 0.945],
  17.   style: {
  18.     stroke: '#1890FF',
  19.     lineWidth: 18
  20.   }
  21. });

采用绘制辅助弧线的方式绘制圆弧，start、end 分别表示圆弧的起始位置。其中 end: [9, 0.945]，数组中第一项表示 value 维度，的二项表示半径维度。所以在 value 从 0 到 9，变为 0 到 100 时，灰色背景圆弧的截止位置应变为 end: [100, 0.945]。

  1. // 绘制仪表盘背景
  2. chart.guide().arc({
  3.   zIndex: 0,
  4.   top: false,
  5.   start: [0, 0.945],
  6.   end: [100, 0.945],
  7.   style: { // 底灰色
  8.     stroke: '#CBCBCB',
  9.     lineWidth: 18
  10.   }
  11. });
  12. // 绘制指标
  13. chart.guide().arc({
  14.   zIndex: 1,
  15.   start: [0, 0.945],
  16.   end: [data[0].value, 0.945],
  17.   style: {
  18.     stroke: '#1890FF',
  19.     lineWidth: 18
  20.   }
  21. });

G2 定制仪表盘实践 - 图9

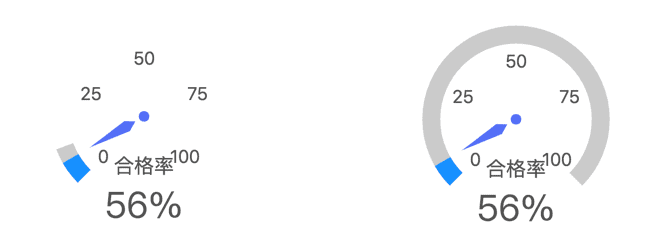

仪表盘背景色已经绘制完成，再观察指标绘制就是另一段圆弧的叠加。start、end 分别为圆弧的起始、截止位置，style 中的 lineWidth 为圆弧的厚度。

绘制阴影和弧线

以上绘制背景和指标的方式，即为圆弧叠加，绘制外圈的阴影和弧线同样可用此方式。

追加一段圆弧，用来表示外圈浅灰色阴影：

  1. chart.guide().arc({
  2.   zIndex: 1,
  3.   start: [0, 1.15],
  4.   end: [100, 1.15],
  5.   style: {
  6.     stroke: '#F5F7FB',
  7.     lineWidth: 18
  8.   }
  9. });

分段绘制外圈4段弧线：

  1. // 绘制第一段弧线 value 从 2 到 23 空出 2 个value 的位置显示 label
  2. chart.guide().arc({
  3.   zIndex: 1,
  4.   start: [2, 1.5],
  5.   end: [23, 1.5],
  6.   style: {
  7.     stroke: '#F5F7FB',
  8.     lineWidth: 2
  9.   }
  10. });
  11. // 绘制第二段弧线 value 从 27 到 48 空出 23到27 之间的位置显示 label
  12. chart.guide().arc({
  13.   zIndex: 1,
  14.   start: [27, 1.5],
  15.   end: [48, 1.5],
  16.   style: {
  17.     stroke: '#F5F7FB',
  18.     lineWidth: 2
  19.   }
  20. });
  21. // 绘制第三段弧线
  22. chart.guide().arc({
  23.   zIndex: 1,
  24.   start: [52, 1.5],
  25.   end: [73, 1.5],
  26.   style: {
  27.     stroke: '#F5F7FB',
  28.     lineWidth: 2
  29.   }
  30. });
  31. // 绘制第四段弧线
  32. chart.guide().arc({
  33.   zIndex: 1,
  34.   start: [77, 1.5],
  35.   end: [97, 1.5],
  36.   style: {
  37.     stroke: '#F5F7FB',
  38.     lineWidth: 2
  39.   }
  40. });

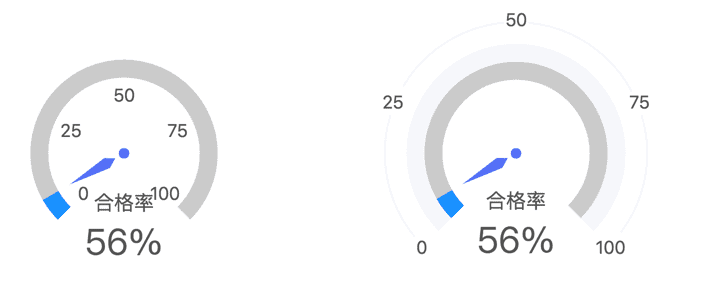

通过上述阴影绘制，加上弧线绘制，再把 label 的 offset 做调整，可以将仪表盘从下图左边的样子变为下图中右边的样子。

G2 定制仪表盘实践 - 图10

绘制色彩分段与渐变

色彩的分段与弧形绘制的原理一致，弧形的分段绘制。这一部分在 G2 的分段仪表盘里也已经有所介绍。不过在这里我仍然想要梳理一下：

为了将仪表盘分为 4 段颜色展示，我们找到3个 value 的分割点，25、50、75。

数据所在区间之前的区间拼接规则如下，顺序不能改变:

当 value >= 25 时，[0, 25] 区间段颜色涂满为 color[0];

当 value >= 50 时，[25, 50] 区间段颜色涂满为 color[1];

当 value >= 75 时，[50, 75] 区间颜色段涂满为 color[2];

数据所在区间涂色规则如下：

当 value < 25 时，[0, value] 区间颜色涂成 color[0];

当 value > 25 && value < 50 时， [25, value] 区间颜色图为 color[1];

当 value > 50 && value < 75 时， [50, value] 区间颜色涂成 color[2];

当 value > 75 时，[75, value] 区间的颜色涂成 color[3];

  1.  var color = [
  2.   'l(0) 0:#69B4FA 1:#5AA9FC',
  3.   'l(0) 0:#5AA9FC 1:#546DF6',
  4.   'l(0) 0:#546DF6 1:#5461F7',
  5.   'l(0) 0:#5461F7 1:#474DE2',
  6. ];
  7. var value = data[0].value;
  8. value >= 25 && chart.guide().arc({
  9.   zIndex: 1,
  10.   start: [0, 0.945],
  11.   end: [25, 0.945],
  12.   style: {
  13.     stroke: color[0],
  14.     lineWidth: 18
  15.   }
  16. });
  17. value >= 50 && chart.guide().arc({
  18.   zIndex: 1,
  19.   start: [25, 0.945],
  20.   end: [50, 0.945],
  21.   style: {
  22.     stroke: color[1],
  23.     lineWidth: 18
  24.   }
  25. });
  26. value >= 75 && chart.guide().arc({
  27.   zIndex: 1,
  28.   start: [50, 0.945],
  29.   end: [75, 0.945],
  30.   style: {
  31.     stroke: color[2],
  32.     lineWidth: 18
  33.   }
  34. });
  36. value < 25 && chart.guide().arc({
  37.   zIndex: 1,
  38.   start: [0, 0.945],
  39.   end: [value, 0.945],
  40.   style: {
  41.     stroke: color[0],
  42.     lineWidth: 18
  43.   }
  44. });
  45. value < 50 && value > 25 && chart.guide().arc({
  46.   zIndex: 1,
  47.   start: [25, 0.945],
  48.   end: [value, 0.945],
  49.   style: {
  50.     stroke: color[1],
  51.     lineWidth: 18
  52.   }
  53. });
  54. value < 75 && value > 50 && chart.guide().arc({
  55.   zIndex: 1,
  56.   start: [50, 0.945],
  57.   end: [value, 0.945],
  58.   style: {
  59.     stroke: color[2],
  60.     lineWidth: 18
  61.   }
  62. });
  63. value > 75 && chart.guide().arc({
  64.   zIndex: 1,
  65.   start: [75, 0.945],
  66.   end: [value, 0.945],
  67.   style: {
  68.     stroke: color[3],
  69.     lineWidth: 18
  70.   }
  71. });

将指标绘制的部分由上述代码代替分段，其中 color 为4个渐变色组成的数组。即可得到分段渐变的仪表盘了。

G2 定制仪表盘实践 - 图11

小结

其实仪表盘是一个极为简单的图表，其数据一般只有一个，表达这个数据的在其波动区间内的占比。那么自定义它的样式的难点就转化到绘制上，通过上述分析和实践，掌握两个要点就能绘制自己的仪表盘了：仪表盘的圆弧是叠加画出来，指针的形状可以自定义。

附完整代码
